在Altium Designer 22 (AD22) 中设置热风焊盘（也称十字花焊盘），主要通过PCB规则和属性面板进行。下面汇总了设置方法和步骤：
| 设置途径 | 主要功能/适用场景 | 具体操作位置/说明 |
| PCB规则全局设置 | 为整个板子或某一类焊盘/过孔 统一设置 连接方式。 | 在 Design > Rules 中，查找并设置 Polygon Connect Style 规则 。 |
| 属性面板个别调整 | 对 已选中 的一个或几个焊盘/过孔进行 单独设置 。 | 选中对象后，按 F11 打开 Properties 面板，找到 Polygon Connect 或 Edit Points 进行设置 。 |
接下来，我们看看具体的设置步骤和一些注意事项。
详细设置步骤
-
进行全局规则设置
-
-
通过菜单栏
-

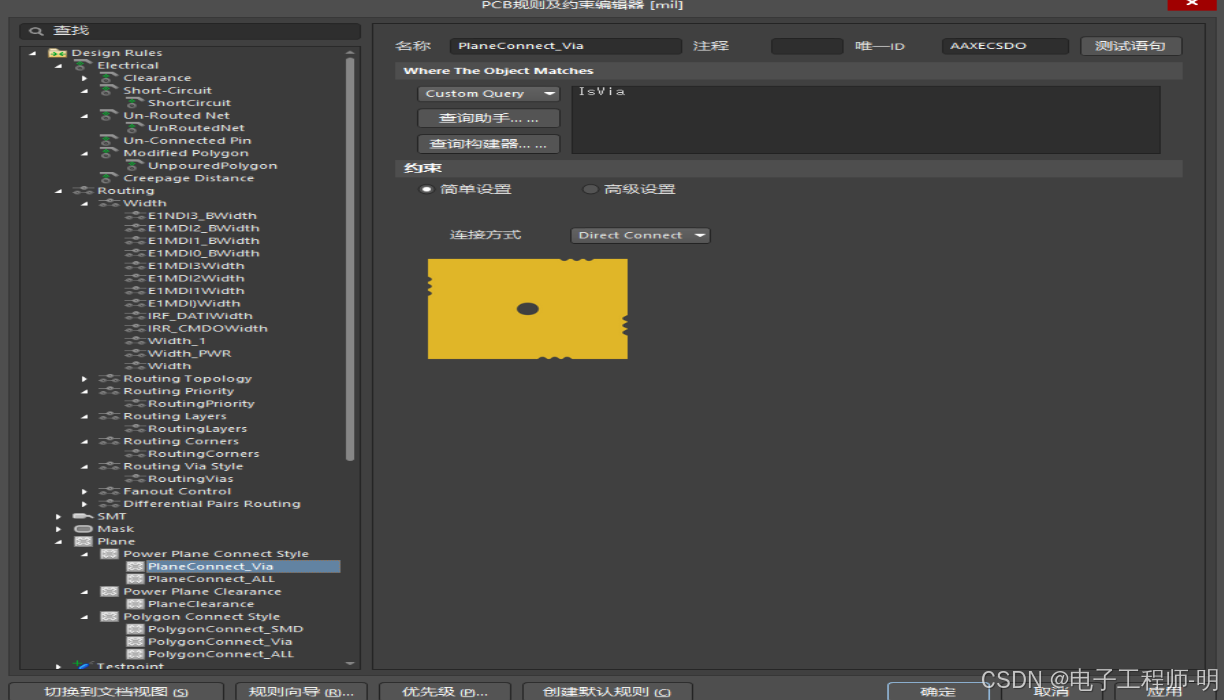

Design > Rules... 打开PCB规则及约束编辑器。
-
-
在左侧树状列表中，展开
-
Plane 分类，找到 Polygon Connect Style 规则。
-
- 您可以修改默认规则，或者
新建规则并设置其适用范围（例如，针对所有过孔，或特定元件的引脚）。在规则约束里，将连接方式选为 Relief Connect（即热风连接），并配置连接线数量和宽度。
- 进行个别对象调整
-
- 在PCB编辑界面，
选中你想要修改的那个（或那些）焊盘或过孔。
-
- 按
F11 快捷键打开 Properties 面板。
-
- 在面板中找到与铺铜连接相关的设置，例如
Polygon Connect 下拉菜单，可以将其改为 Relief Connect（热风连接）或其他方式。
-
- AD22及更高版本
（如AD23）支持更直观的"编辑热连接点"功能。选中焊盘后，右键菜单或属性面板中可能有 "Edit Points" （编辑连接点）选项，允许你手动拖动、添加或删除热风连接点的位置。
重要提醒和技巧
- 理解热风焊盘的作用
：热风焊盘通过减少焊盘与大面积覆铜间的接触面积，主要目的是防止焊接时散热过快导致虚焊，同时也能缓解因热膨胀系数差异引起的板翘等问题。
- 区分连接方式
：
-
- Relief Connect (热风连接)
：通常用于需要焊接的元件引脚，特别是接地引脚。
-
- Direct Connect (直接连接)
：散热性好，载流能力强，常用于过孔、螺丝孔或大电流的电源引脚。
- 应用与更新
：修改规则或个别属性后，记得重新铺铜（例如，右键点击铺铜，选择 Polygon Actions > Repour Selected）才能看到变化。
- 注意规则优先级
：如果创建了多条规则，AD22会优先应用范围更具体、优先级更高的规则。你可以在规则对话框中调整优先级。
总结
在AD22中，全局规则设置（Design > Rules） 适合统一管理，而属性面板（F11） 则提供了单个对象的灵活性。热风焊盘（Relief Connect） 常用于普通元件引脚以防散热过快，而直接连接（Direct Connect） 则用于过孔或大电流引脚以保证良好导通。
如果在实际操作中遇到更具体的情况，比如想为某个特殊元件单独设置，不妨进一步说明你的需求。
