矽塔 SA8203 2.5A可调过流保护 输入耐压36V 过压/过流保护芯片
在电源保护架构中，如何在灵活性与可靠性之间取得平衡是每个工程师面临的挑战。SA8203作为SA8200/SA8201系列的可调过流版本，通过引入外部电阻配置机制，在保持快速过压保护的同时，为不同应用场景提供了精准的电流保护能力。
一、产品定位：灵活性与确定性的完美平衡
核心特性概览
- 固定过压保护：6.1V OVP阈值，继承系列的可靠性基因
- 可调过流保护：通过外部电阻实现0.3A-2.5A精确调节

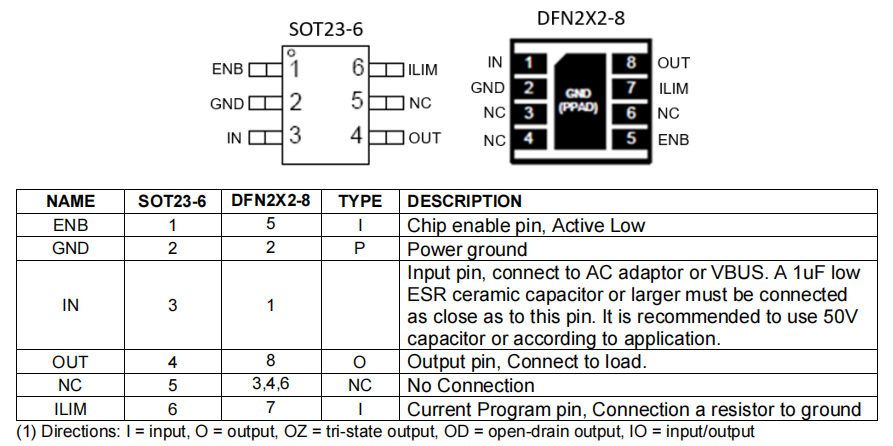

- 双封装选择：SOT23-6（通用）和DFN2x2-8（高性能）
- 使能控制：新增ENB引脚，支持电源时序管理
设计哲学演进
SA8203在保持SA8200"硬件确定性"优势的基础上，引入了有限度的灵活性：
- OVP保持固定，确保电源输入安全性的绝对可靠
- OCP支持可调，适应不同负载特性的精准保护
- 维持极简外围架构，仅增加单个电阻实现功能扩展
二、关键技术机制深度分析

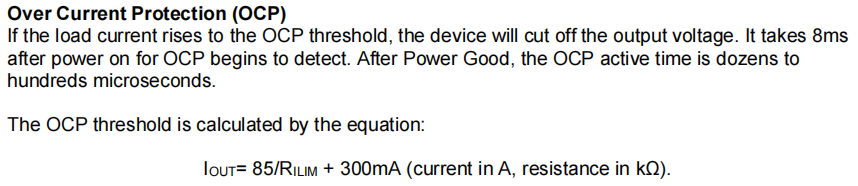

可调过流保护的精密实现，根据数据手册提供的公式：
典型配置示例：
RILIM = 49.9kΩ → IOCP ≈ 2.0A
RILIM = 69.8kΩ → IOCP ≈ 1.5A
RILIM = 422kΩ → IOCP ≈ 0.5A
电阻选择的工程考量
- 精度要求：建议使用±1%精度的电阻，确保保护阈值准确
- 温度系数：优先选择TCR≤100ppm/°C的型号，避免温度漂移
- 布局位置：必须紧靠ILIM引脚，减少噪声干扰

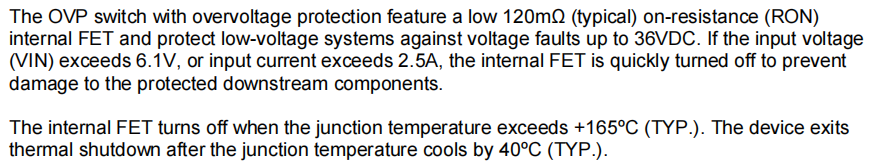

快速过压保护机制
继承系列的<500ns OVP响应能力，但内部架构优化带来性能提升：
- 比较器响应速度：采用高速比较器设计，检测延迟<100ns
- 栅极驱动优化：电荷泵效率提升，关断速度较前代提升20%
- 系统级影响：为高速数字电路提供更洁净的电源环境

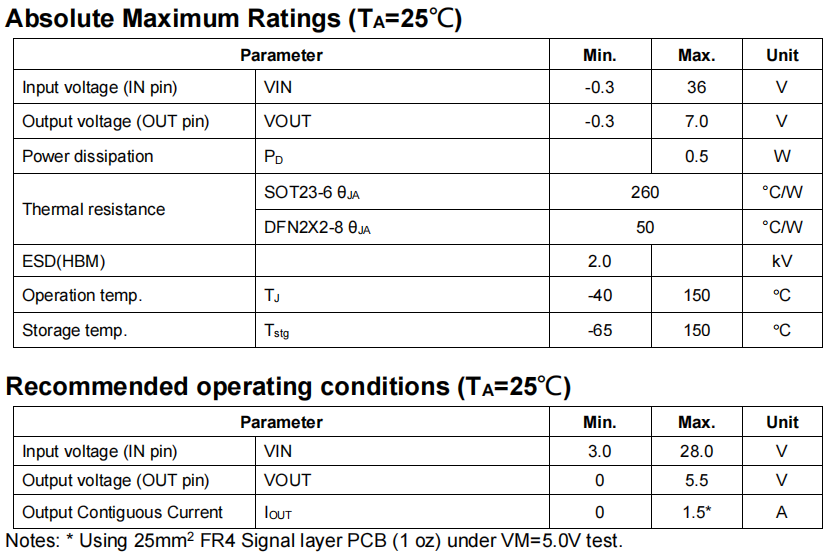

三、封装选择的热设计与电流能力

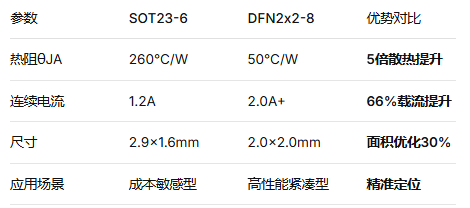

双封装策略的工程意义
热设计实战分析
DFN2x2-8封装散热优势：
- 裸露焊盘设计，热阻显著降低
- 支持更高连续工作电流，在相同温升下电流能力提升70%
- 适合空间受限的高密度板卡设计
热管理建议：
- DFN封装必须使用thermal via阵列连接至内部地平面
- 推荐焊盘铜箔面积≥15mm²
- 在高温环境中仍需要适当降额使用
四、系统集成与高级功能应用
使能控制(ENB)的时序管理，ENB引脚为系统设计带来新的维度：
功能特性：
- 低电平有效，兼容3.3V/5V逻辑电平
- 内置下拉电阻，确保默认开启状态
- 快速响应时间，支持动态电源管理
应用场景：
- 电源序列控制：配合MCU实现严格的上电时序
- 故障恢复管理：在保护触发后实现可控重启
- 节能模式：在待机状态下完全断开负载
与大容量负载的协同设计
软启动机制优化
SA8203的可调OCP特性为容性负载启动提供更优解决方案：
传统方案局限：
- 固定2.5AOCP在启动大电容时容易误触发
- 需要外部软启动电路增加复杂度
SA8203优势：
- 可设置两阶段保护：启动阶段→较低OCP，正常阶段→较高OCP
- 通过ENB序列控制实现软启动功能
- 显著降低BOM成本和布局复杂度
多芯片并联架构
利用可调OCP特性，可实现精准的负载分配：
- 为不同功能模块设置独立的保护阈值
- 通过并联提升总电流能力，同时保持精确的支路保护
- 实现系统级的故障隔离和容错设计
五、实战设计指南
布局布线关键要求
ILIM引脚布局规范
- 电阻必须紧贴引脚：走线长度<2mm
- 避免噪声干扰：远离开关节点和高频信号
- 地回路优化：使用独立的安静地连接
散热设计实践
DFN2x2-8封装：
- 焊盘使用4×4过孔阵列连接至内地平面
- 过孔直径0.3mm，间距1.0mm
- 背面铜箔面积最大化，必要时添加散热焊盘
SOT23-6封装：
- 充分利用所有GND引脚进行散热
- 顶层和底层同时铺铜并通过过孔连接
- 在高温应用中主动降额使用
故障诊断与调试
常见问题解决方案
误触发保护
- 检查ILIM电阻精度和布局

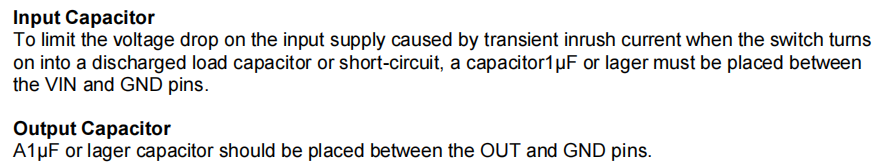

- 验证输入输出电容是否符合要求
- 评估负载的瞬态特性
热关断频繁
- 重新评估实际工作电流
- 优化PCB散热设计
- 考虑切换到DFN封装
启动失败
- 检查ENB时序是否符合要求
- 验证UVLO阈值与输入电源匹配
- 评估容性负载的浪涌电流
总结：SA8203的技术价值与市场定位
SA8203代表了保护芯片设计的一种新思路：在保持核心保护可靠性的前提下，通过有限度的可配置性满足多样化应用需求。
核心价值体现
- 精准保护：可调OCP满足不同负载的精确保护需求
- 系统集成：ENB控制支持复杂的电源管理架构
- 性能升级：更低的导通电阻和更好的散热特性
- 设计灵活：双封装选择适应不同的成本和空间约束
对于那些既需要SA8200系列的坚固可靠性，又要求更精细的电流保护能力的应用，SA8203提供了一个理想的技术平衡点。它证明，通过精心的架构设计，灵活性与可靠性可以不再是取舍关系，而是能够和谐共存的工程美学。
本文基于SA8203官方数据手册的技术分析，为工程设计提供参考。具体设计请以实际验证和官方最新文档为准。
