二元 LDPC码的Tanner图表示方法

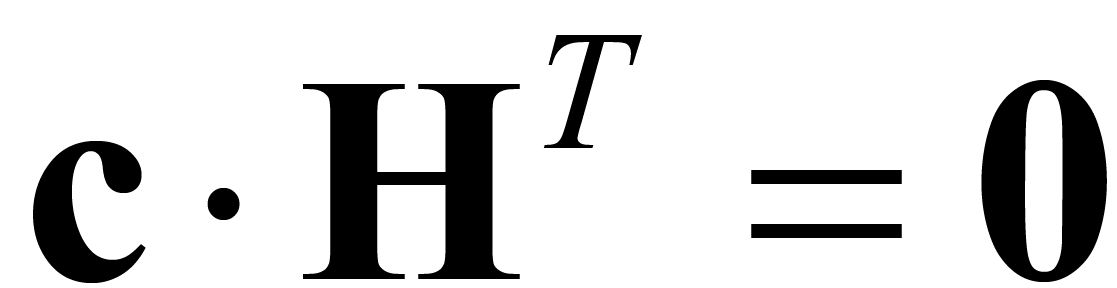

一个二元 LDPC码由对应GF(2)域上的校验矩阵H确定，校验矩阵H与LDPC 码的码字c 有着
的校验关系。
在校验矩阵H中，每行中“1”的总数称为该校验矩阵的行重
，每列中“1”的总数称为该校验矩阵的列重

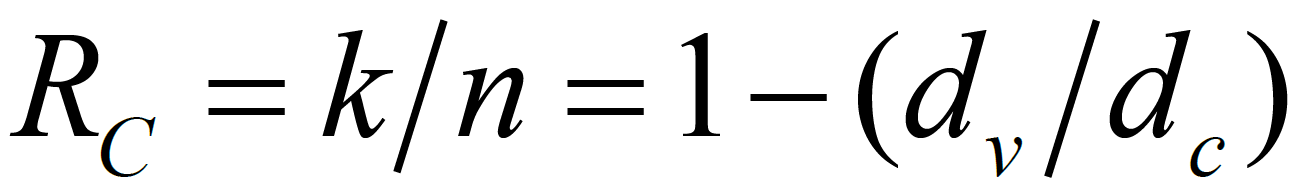

，行重和列重恒定不变的LDPC码称为规则LDPC码。对于一个 LDPC 码来说，常用(n, k)来表示，其中n表示码长，k表示信息序列的长度，该LDPC 码的码率为：
其中rank(H)为校验矩阵的秩，
。若 LDPC码的校验矩阵H满秩，则码率
，反之则码率

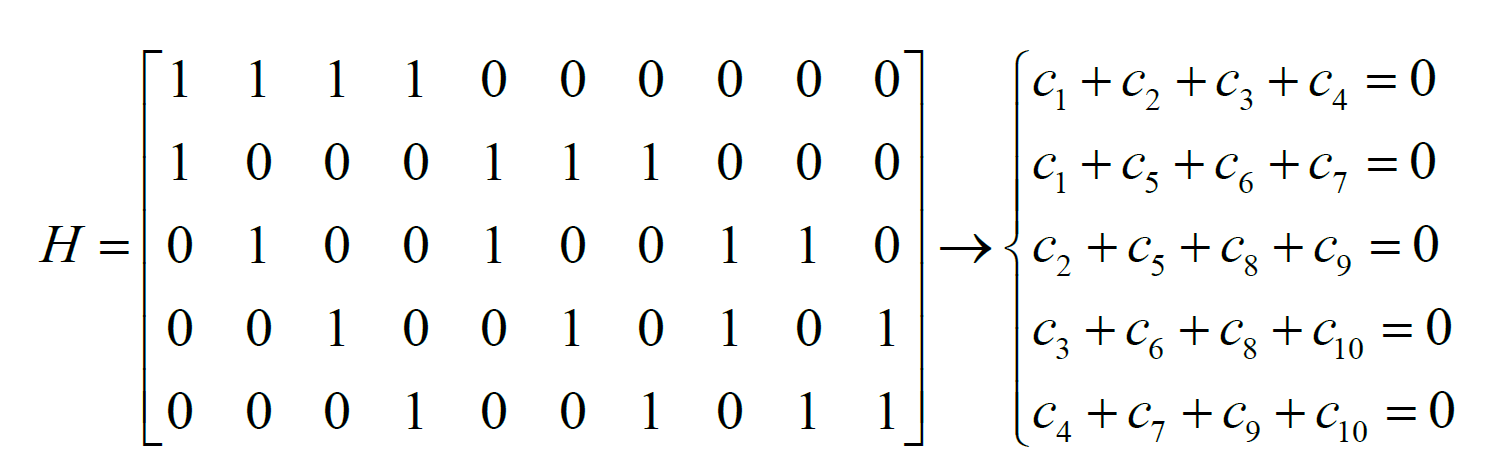

。以行重 为4，列重为2 的(10,5)规则LDPC 码为例，其校验矩阵H及的关系如公式所示。
LDPC 码的Tanner 图表示
LDPC码可以通过Tanner图的方式来表示，Tanner图由变量和校验两类节点组成，两节点间通过边连接，每条边只能用于连接两种不同类型节点，每个节点上边的总数称为该节点的度。对于大小为
的二维校验矩阵H，使用
。
表示变量节点，使用

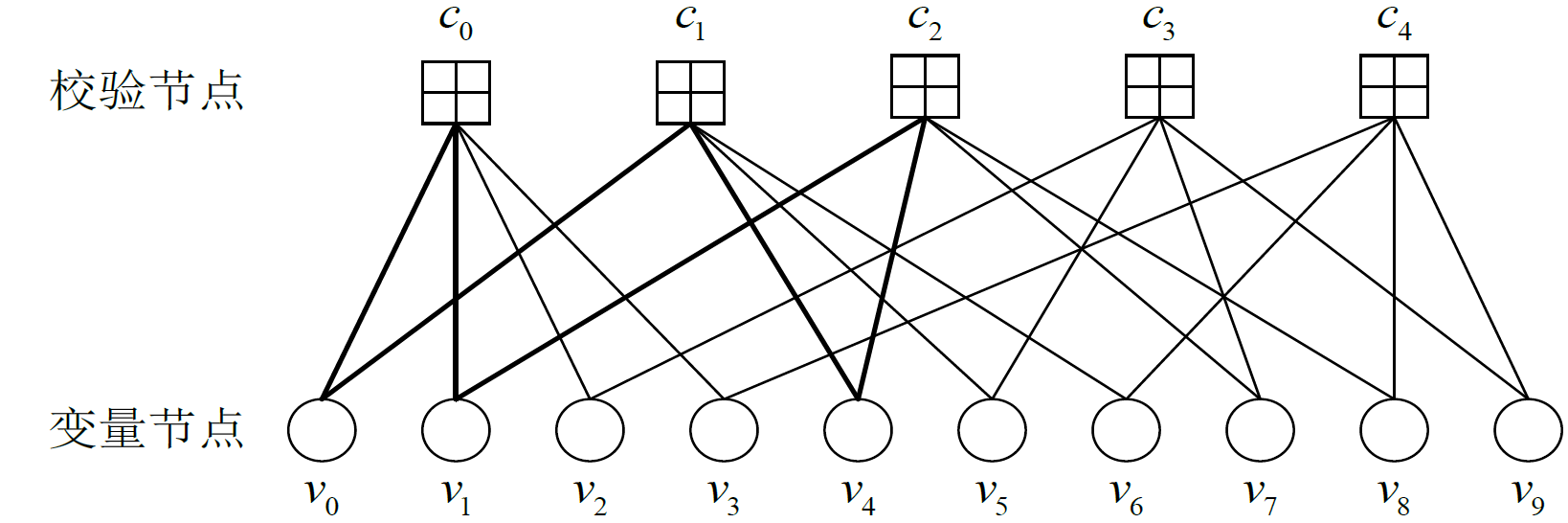

表示校验节点。若H(i, j) =1，则在 Tanner图中第i个校验节点和第j个变量节点相连，即存在一条连接校验节点i和变量节点j的边。下图给出了上面所提及的(10,5)规则LDPC码的Tanner图。
