CAN总线: 位同步，接收方数据采样
内容参考江协科技;
这里大致内容为:CAN通信当中接收方如何准确的收到数据
接收方数据采样
CAN总线没有时钟线，总线上的所有设备通过约定波特率的方式确定每一个数据位的时长

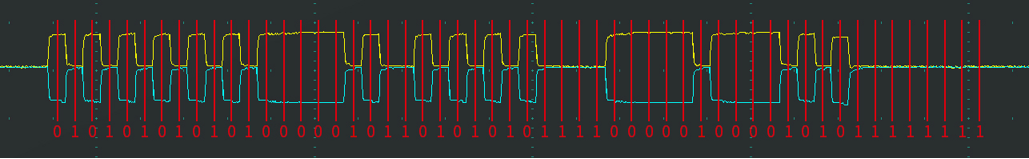

发送方以约定的位时长每隔固定时间输出一个数据位 接收方以约定的位时长每隔固定时间采样总线的电平，输入一个数据位 理想状态下，接收方能依次采样到发送方发出的每个数据位，且采样点位于数据位中心附近
波特率:每秒发送多少个bit；
CAN通信中先确定好双方的波特率，理想的话就是发多少收多少。
接收方数据采样遇到的问题

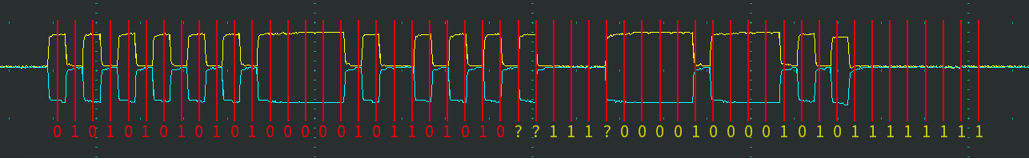

接收方以约定的位时长进行采样，但是采样点没有对齐数据位中心附近
(有时候采样点刚好位于跳变沿，分不清是 0 还是 1)
解决方案 硬同步

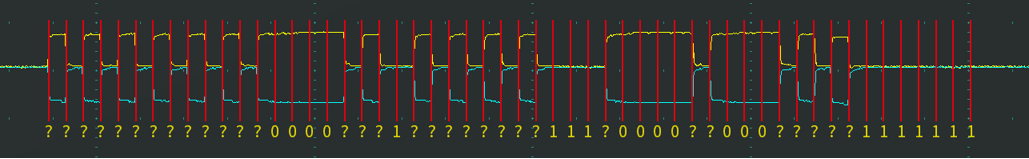

接收方刚开始采样正确，但是时钟有误差，随着误差积累，采样点逐渐偏离
(双方虽然波特率一致，中途可能有损耗导致误差，随着时间积累误差越大)
解决方案再同步

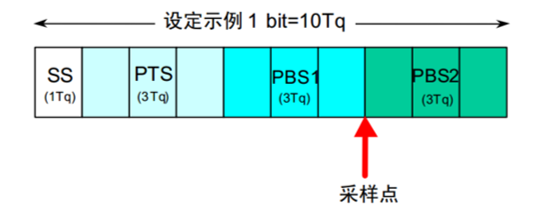

位时序

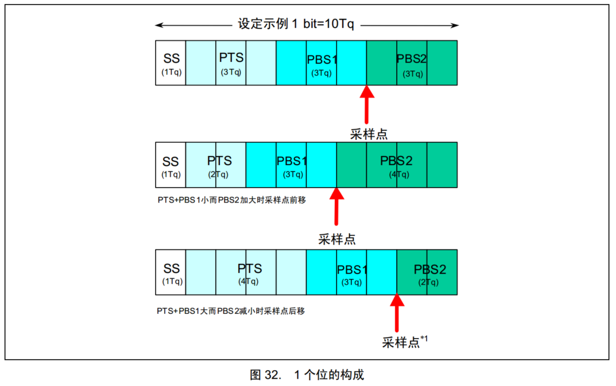

为了灵活调整每个采样点的位置，使采样点对齐数据位中心附近，
CAN总线对每一个数据位的时长进行了更细的划分，分为同步段（SS）、传播时间段（PTS）、相位缓冲段1（PBS1）和相位缓冲段2（PBS2），每个段又由若干个最小时间单位（Tq）构成 采样点就位于PBS1 与PBS2之间
- SS = 1Tq(固定1Tq) 开始时间段
- PTS = 1~8Tq 用于吸收网络上的物理延迟
- PBS1 = 1~8Tq
- PBS2 = 2~8Tq

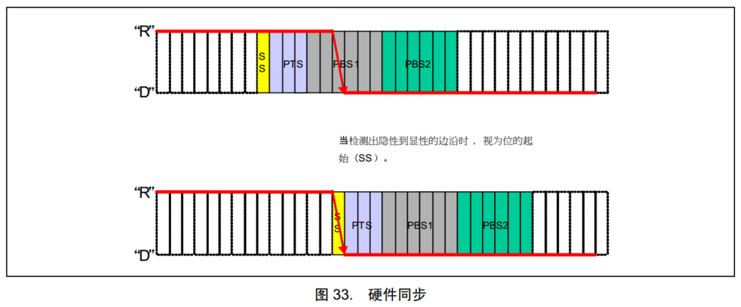

硬同步
- 每个设备都有一个位时序计时周期，当某个设备（发送方）率先发送报文，其他所有设备（接收方）收到SOF的下降沿时，接收方会将自己的位时序计时周期拨到SS段的位置，与发送方的位时序计时周期保持同步(发送方也会在自己SS段的时候发送数据)就所有的设备都保持了一致
- 硬同步只在帧的第一个下降沿（SOF下降沿）有效
- 经过硬同步后，若发送方和接收方的时钟没有误差，则后续所有数据位的采样点必然都会对齐数据位中心附近

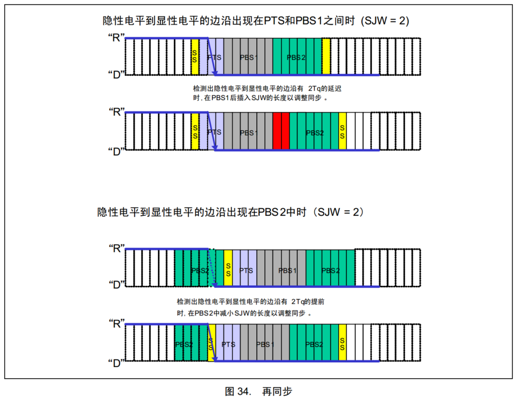

再同步
- 若发送方或接收方的时钟有误差，随着误差积累，数据位边沿逐渐偏离SS段，则此时接收方根据再同步补偿宽度值（SJW）通过加长PBS1段，或缩短PBS2段，以调整同步
- 再同步可以发生在第一个下降沿之后的每个数据位跳变边沿
SJW=1~4Tq（SJW是最大补偿宽度值，若是误差只有1Tq那么就补偿1Tq，大于了SJW只能补偿SJW最大大小，这是避免过度补偿）
这里就很好的引出了 位填充:当出现五个同样的电平后，下一个取反。(取数据的时候去除)。因为如果有很多相同的数据，波形长时间没变化就无法执行再同步，误差可能就会越来越大，辨别过载帧，错误帧，保持CAN总线在发送正常数据流时的活跃状态，防止被误认为总线空闲。(位填充的三大作用)
波特率计算
波特率 = 1 / 一个数据位的时长 = 1 / (TSS + TPTS + TPBS1 + TPBS2)
例如： SS = 1Tq，PTS = 3Tq，PBS1 = 3Tq，PBS2 = 3Tq Tq = 0.5us
波特率 = 1 / (0.5us + 1.5us + 1.5us + 1.5us) = 200kbps
