Altium Designer创建一个空白工程

PCB设计主要包括四个部分：原理图库的设计，原理图的设计，PCB封装库的设计，PCB布局和PCB 布线。

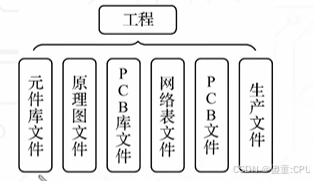

四个对应部分对应不同的文件

原理图库的设计对应原件库文件；原理图的设计对应原理图文件；PCB封装库的设计对应PCB库文件；网络表文件是对原理图文件映射到PCB文件中；PCB文件是对PCB进行布局布线，PCB文件的输出就是生产问价。

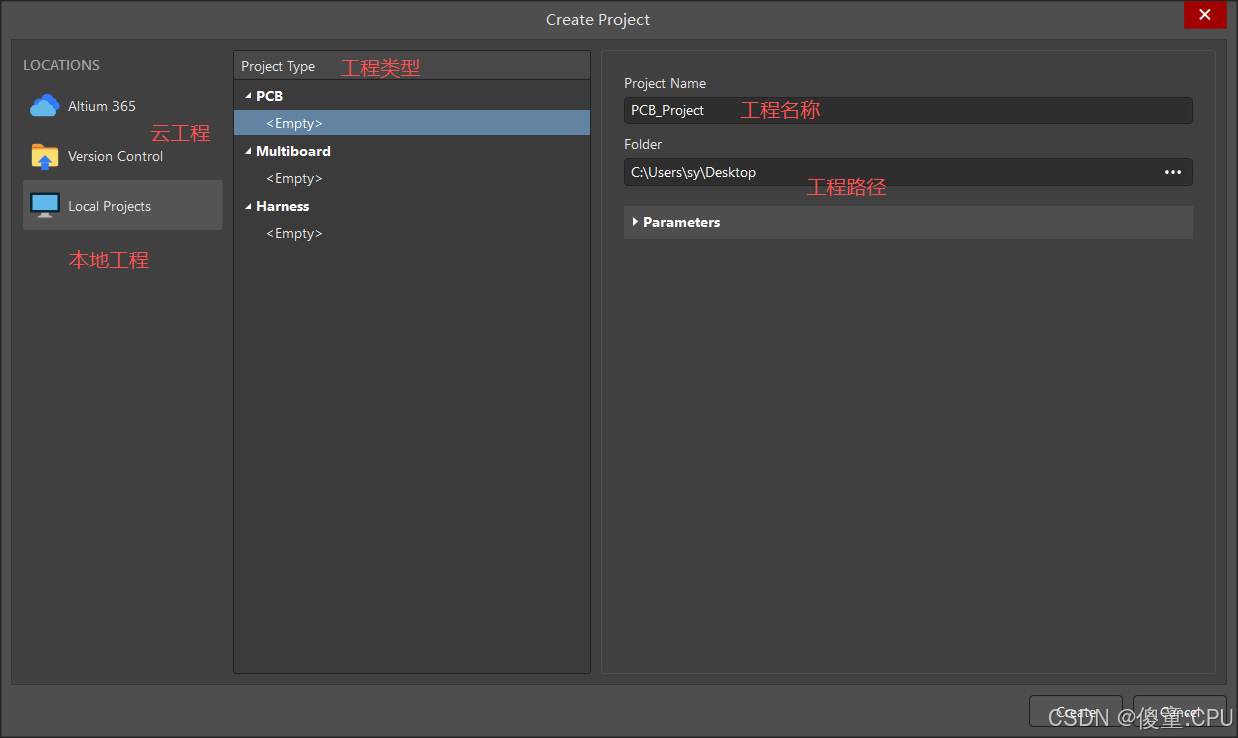

第一步：新建项目

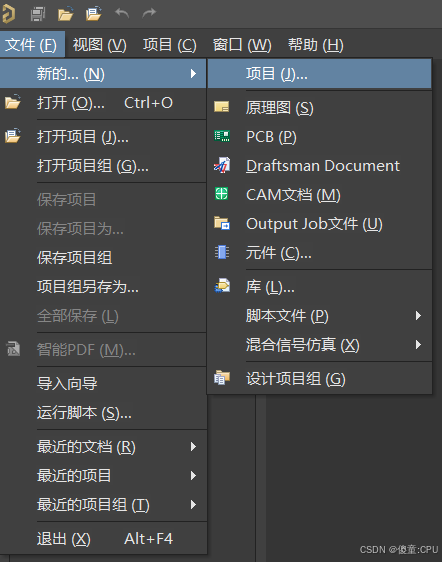

点击文件->新的…->项目

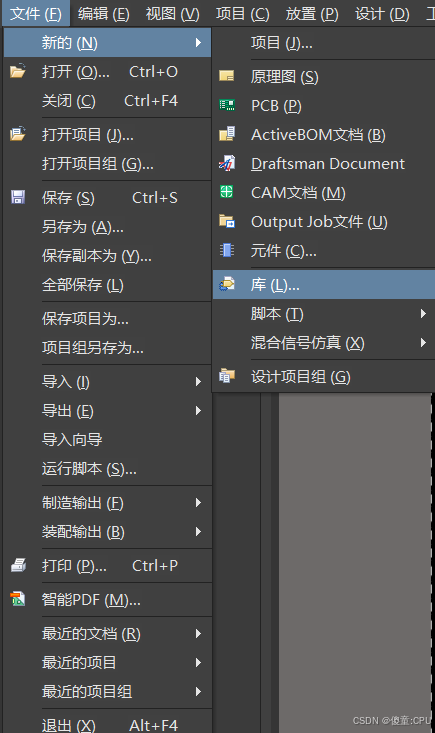

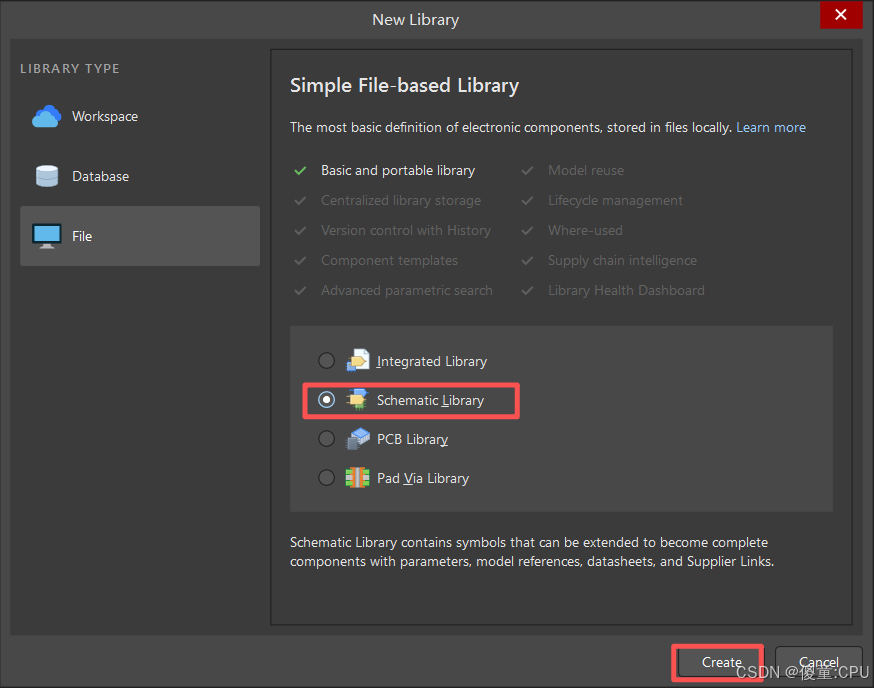

添加四个关键的文件–原理图库

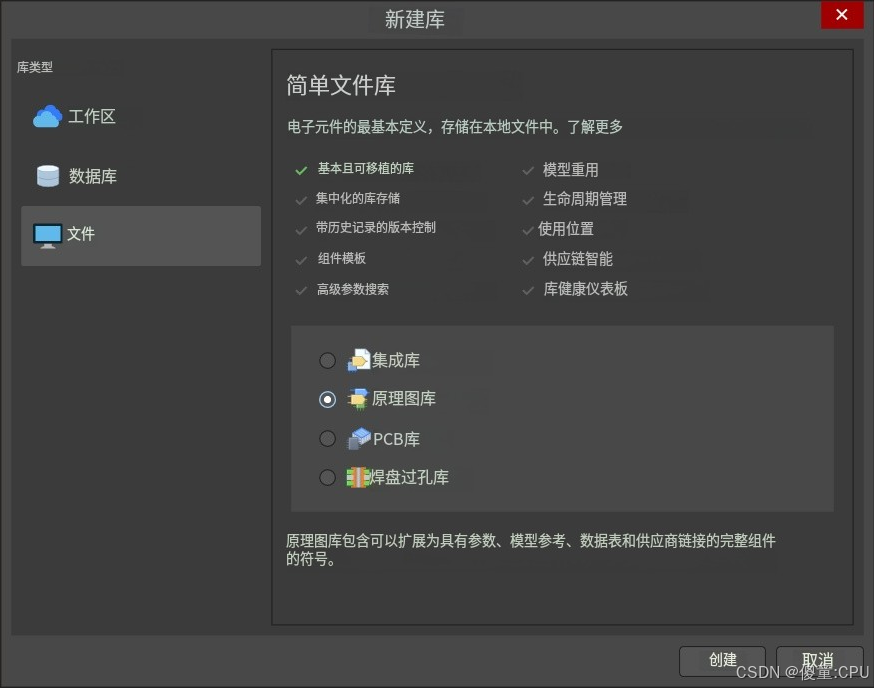

界面的翻译

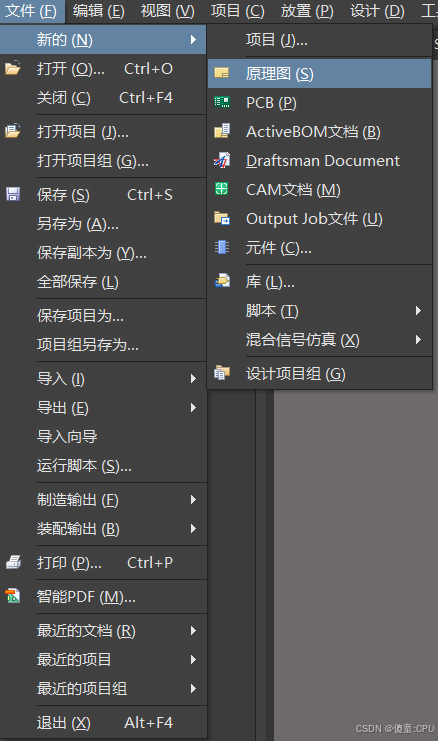

添加四个关键的文件–原理图

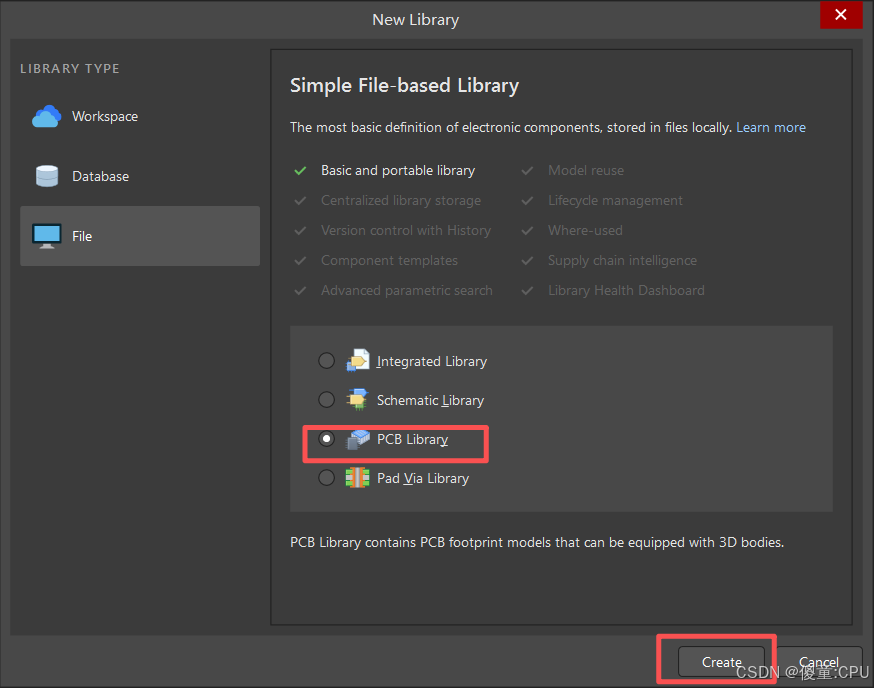

添加四个关键的文件–PCB库

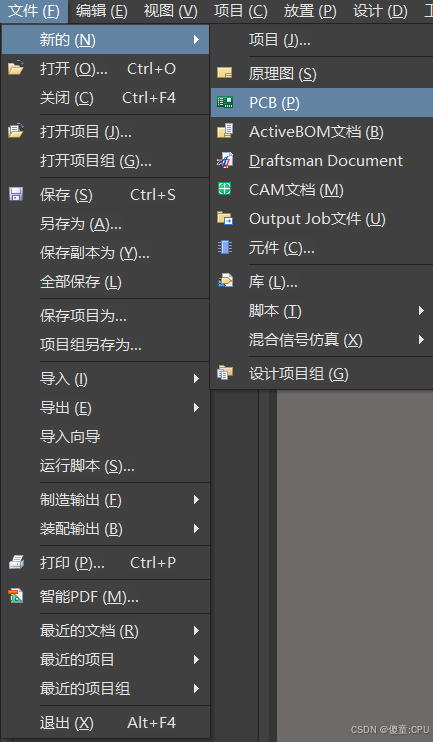

添加四个关键的文件–PCB

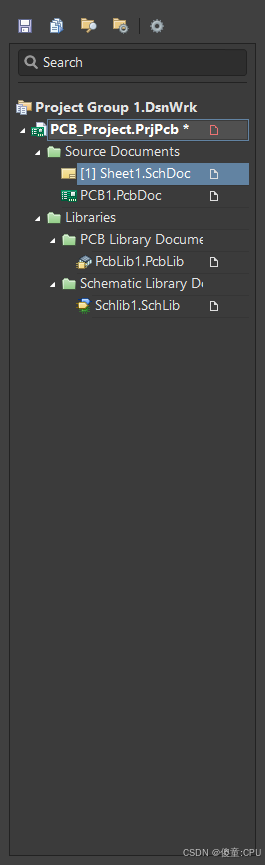

添加完成如下图

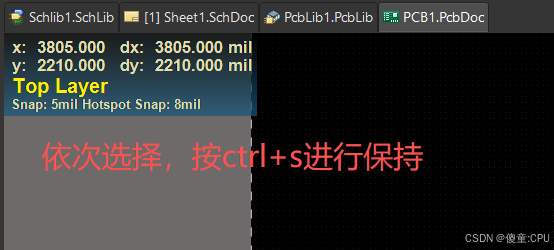

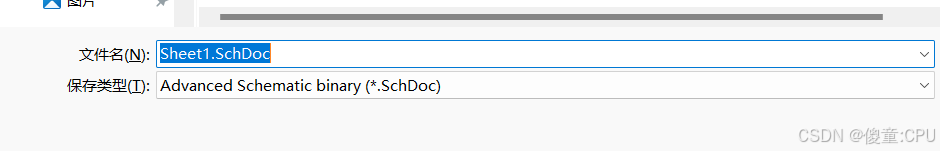

注意保存，点击ctrl+s。保存为默认路径下面

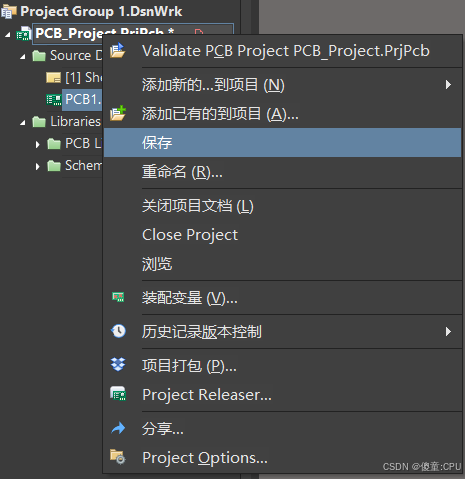

工程的保存，右击工程选择保存

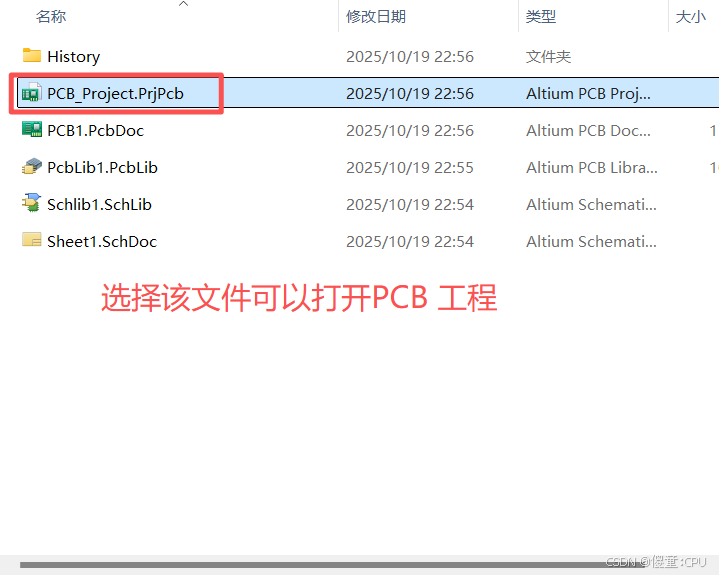

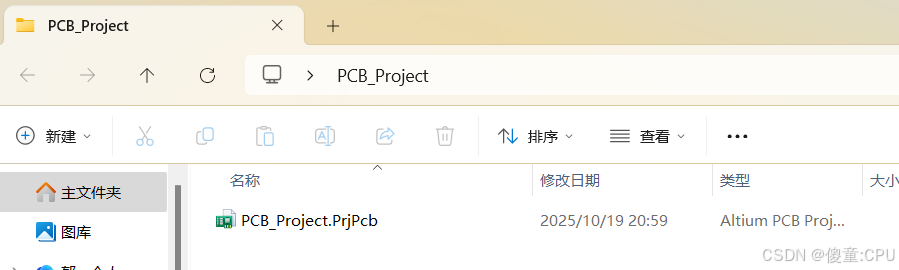

将工程关闭之后，选择.PrjPcb可以打开整个工程。

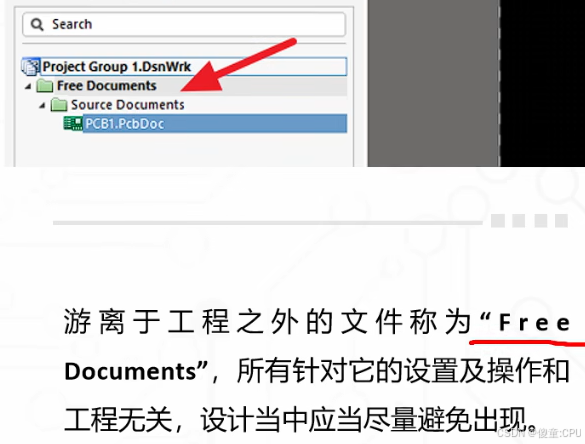

只有打开整个工程，各个文件才是相互联系在一起的，若是只打开其中单个文件，该文件是处于游离状态。
