20.UE-游戏逆向-绘制所有对象坐标

免责声明：内容仅供学习参考，请合法利用知识，禁止进行违法犯罪活动！

本次游戏没法给

内容参考于：微尘网络安全

上一个内容：19.UE-游戏逆向-屏幕坐标转换

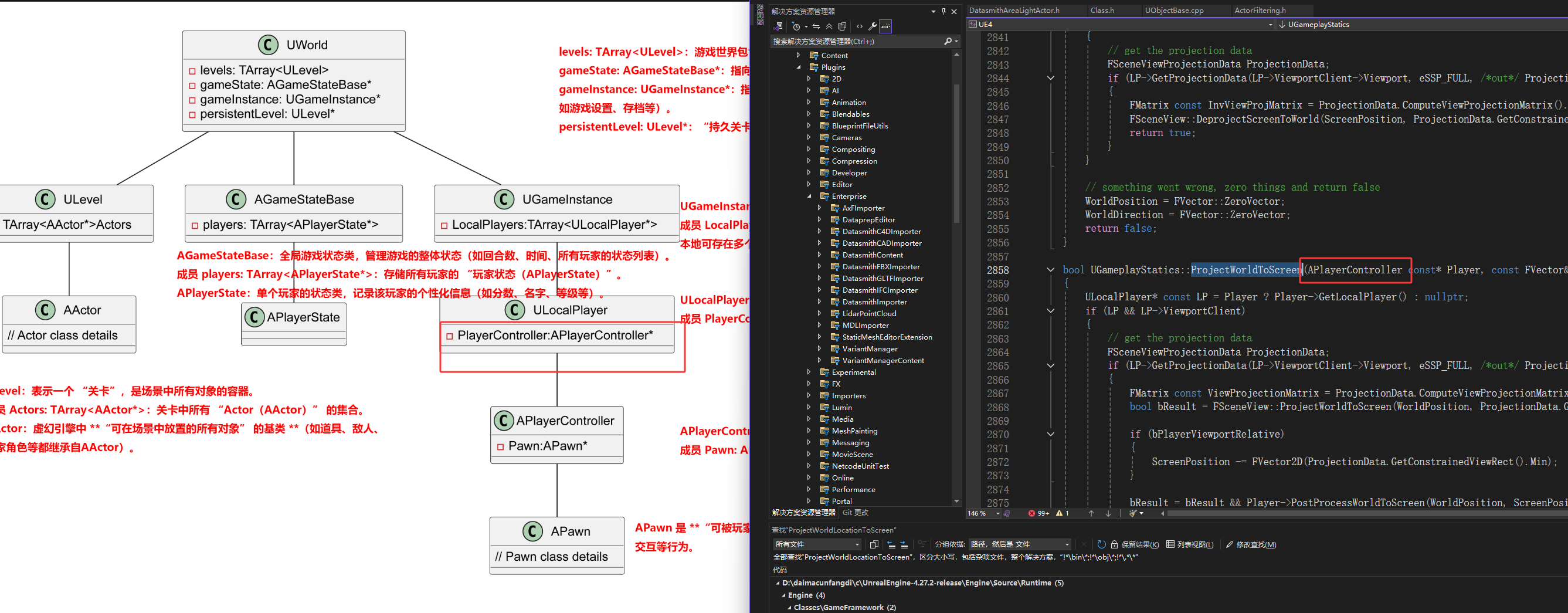

上一个内容中找到了ProjectWorldLocationToScreen函数，在ProjectWorldLocationToScreen函数中调用了ProjectWorldToScreen函数，然后ProjectWorldLocationToScreen函数第一个参数是一个this，也就是一个APlayerController类型，如下图APlayerController从UWorld中得到

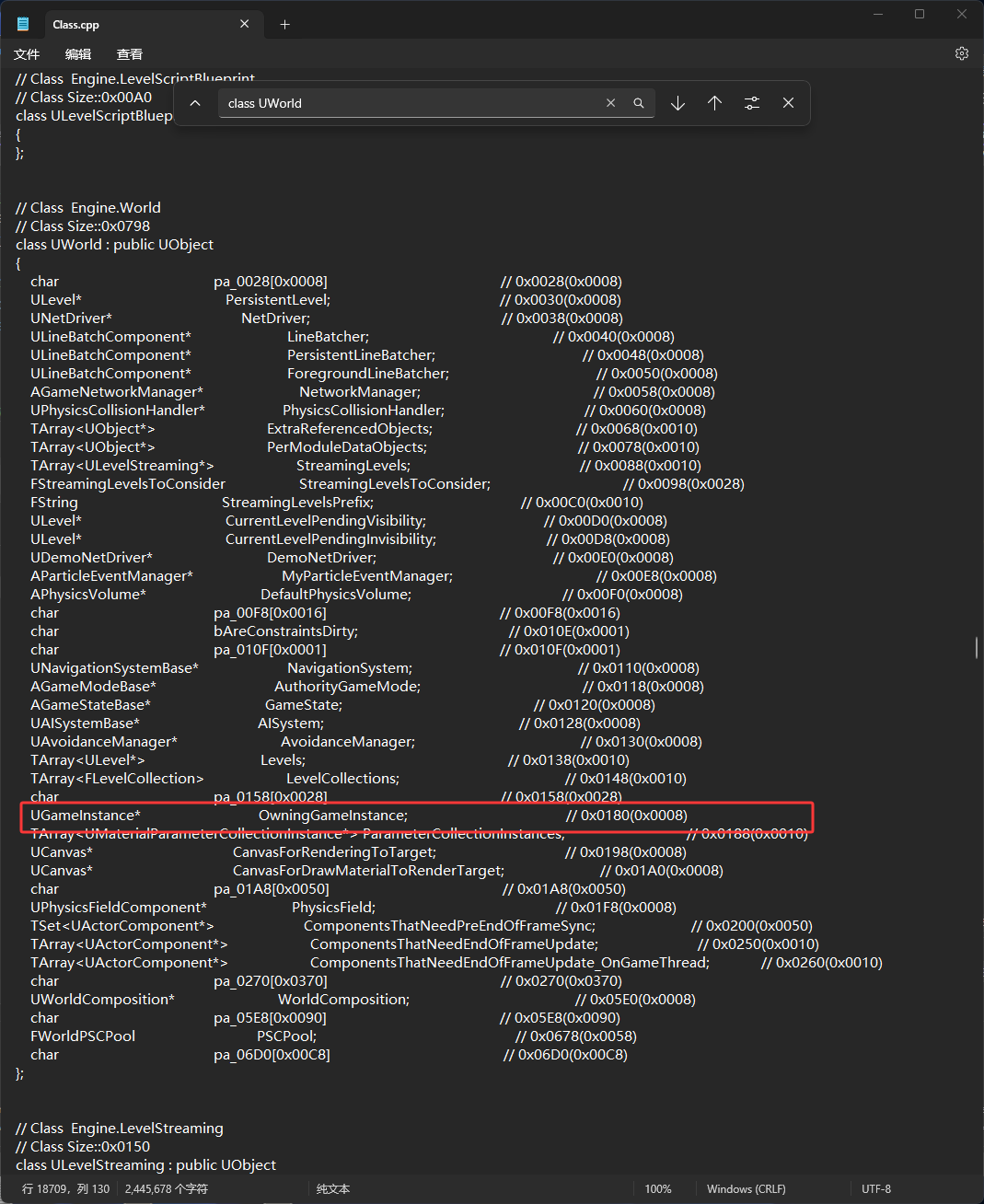

接下来找APlayerController在UWorld中的偏移，所以打开之前Dump的类代码，如下图UGameInstance在0x180位置

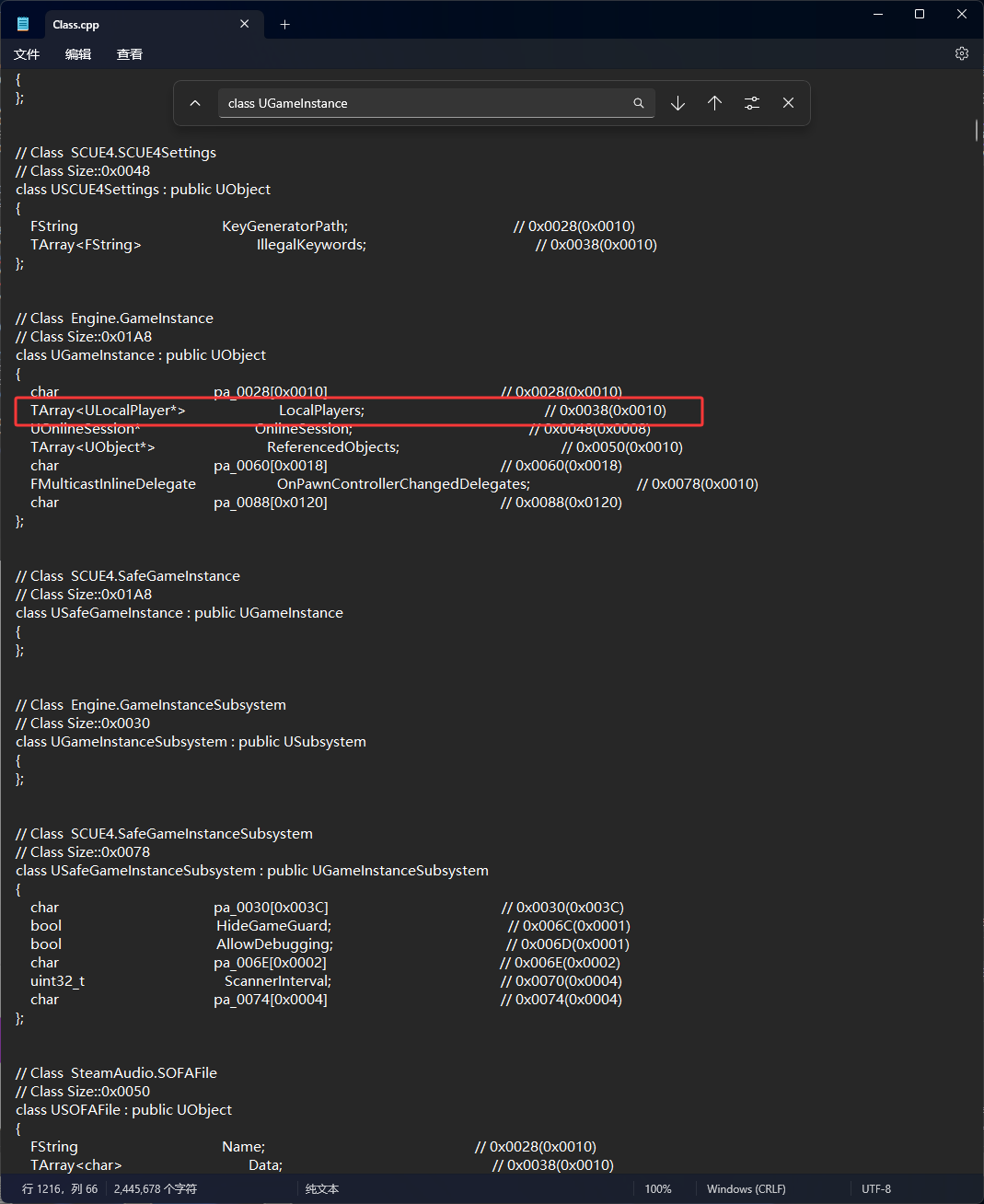

然后是UGameInstance中的 LocalPlayers，它在0x38位置，注意它是TArray类型是一个数组，需要进行加0x0取第一个数据

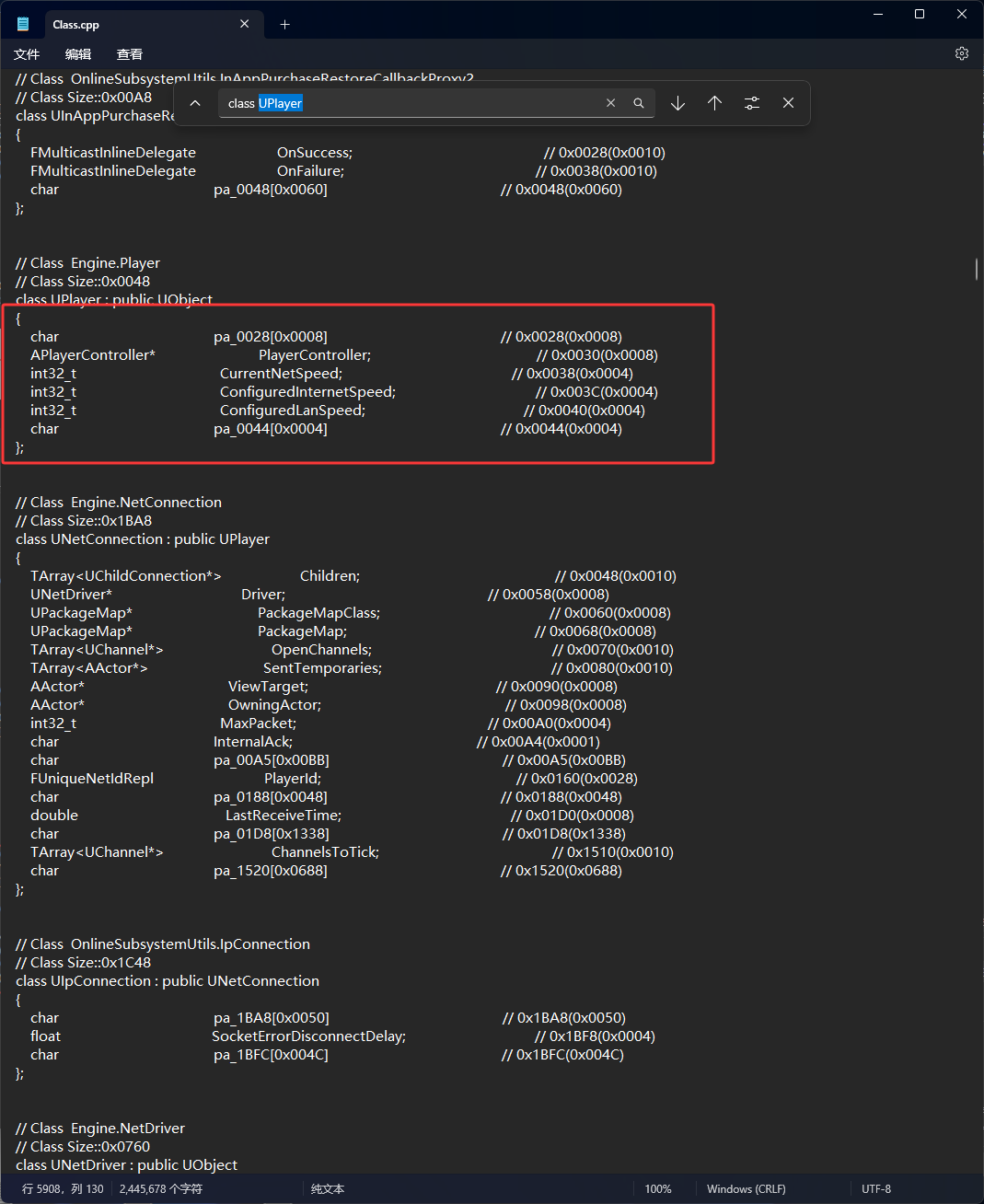

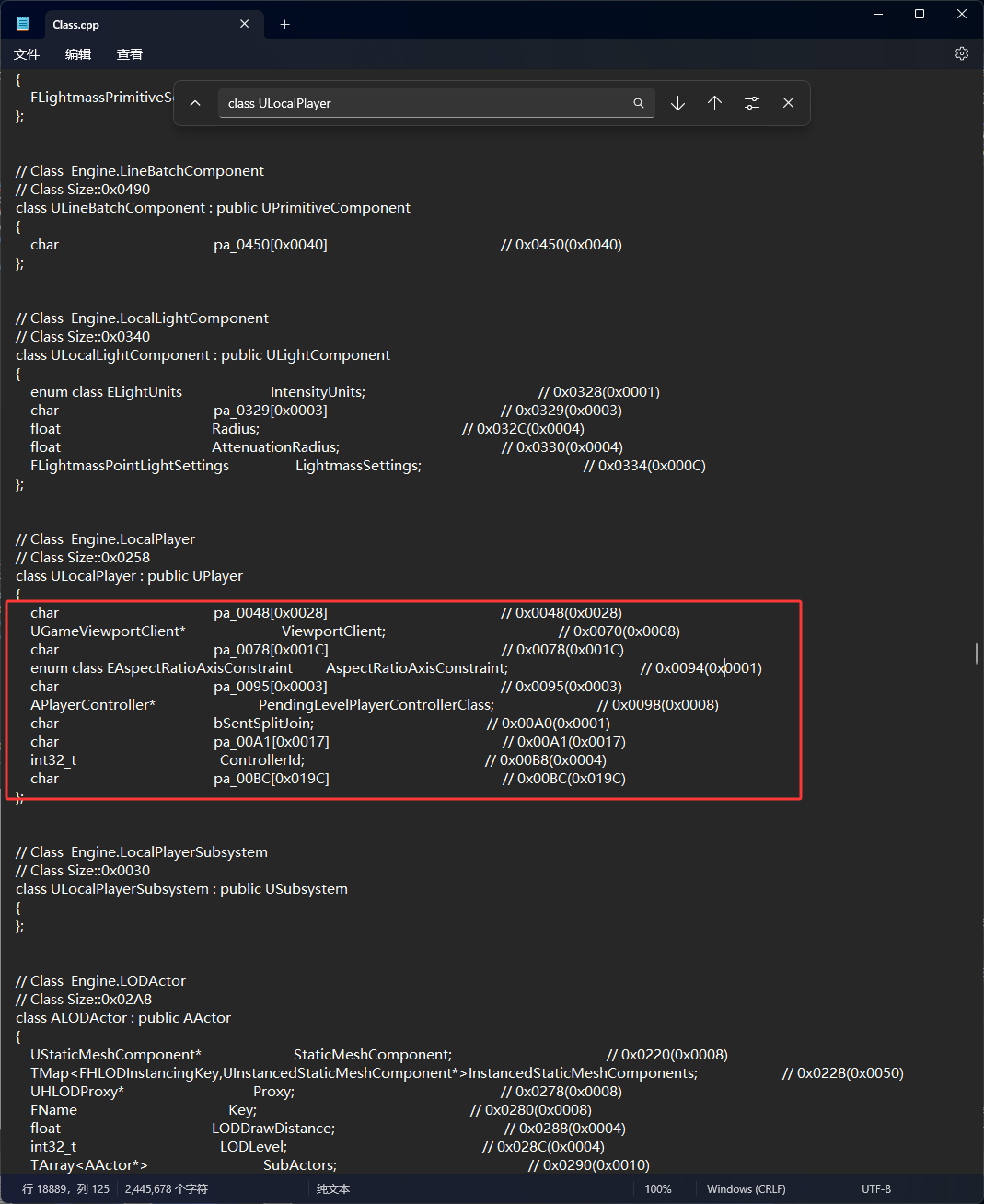

然后进入ULocalPlayer，但是在下图红框位置看不到我们需要的PlayerController，这是因为PlayerController在父类中创建的，也就是在UPlayer类中

在0x30位置，所以得到APlayerController类型的公式是(((0x180)+0x38)+0x0)+0x30

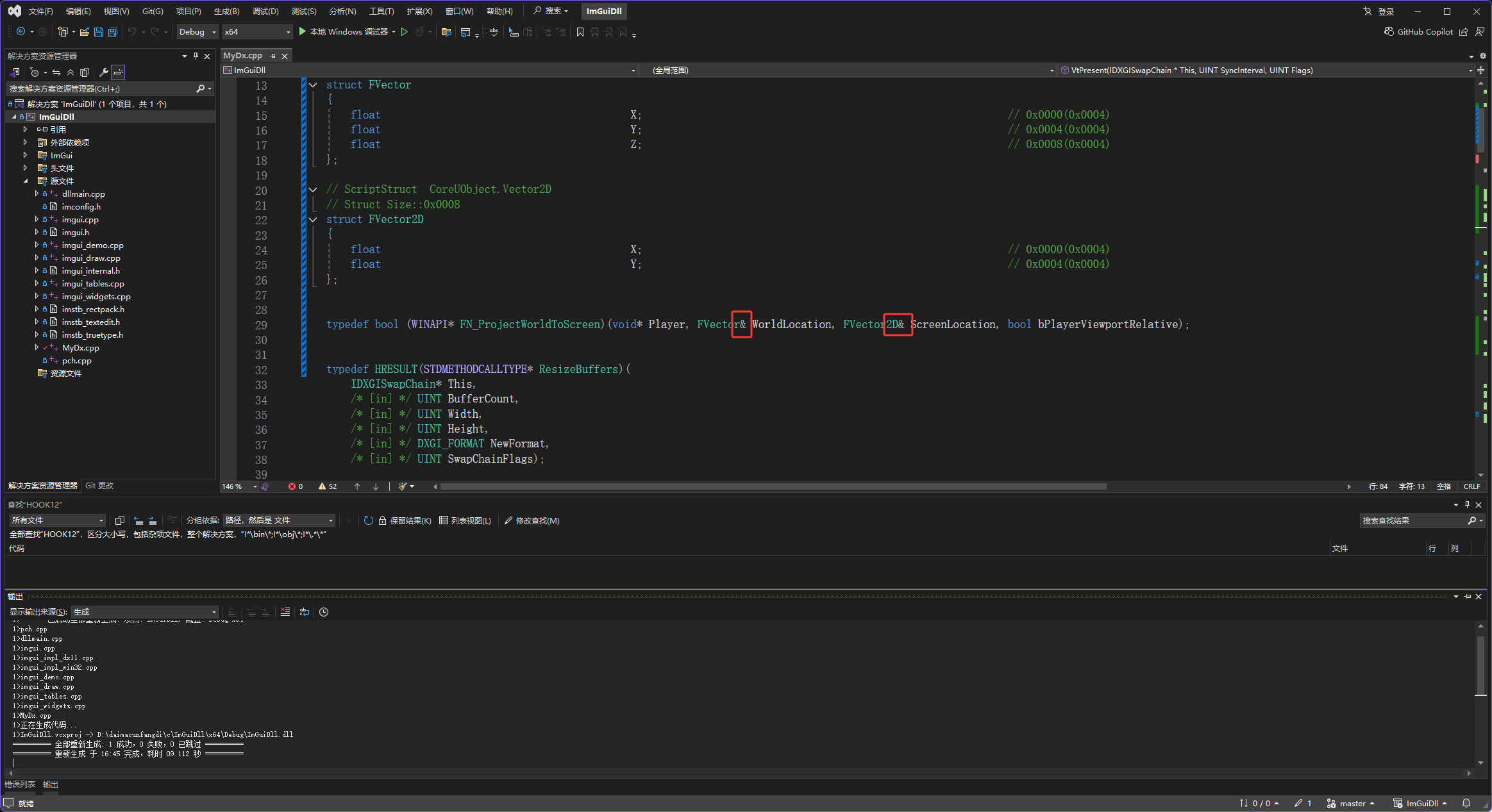

然后开始写代码，首先修改下图红框的代码，添加一个&

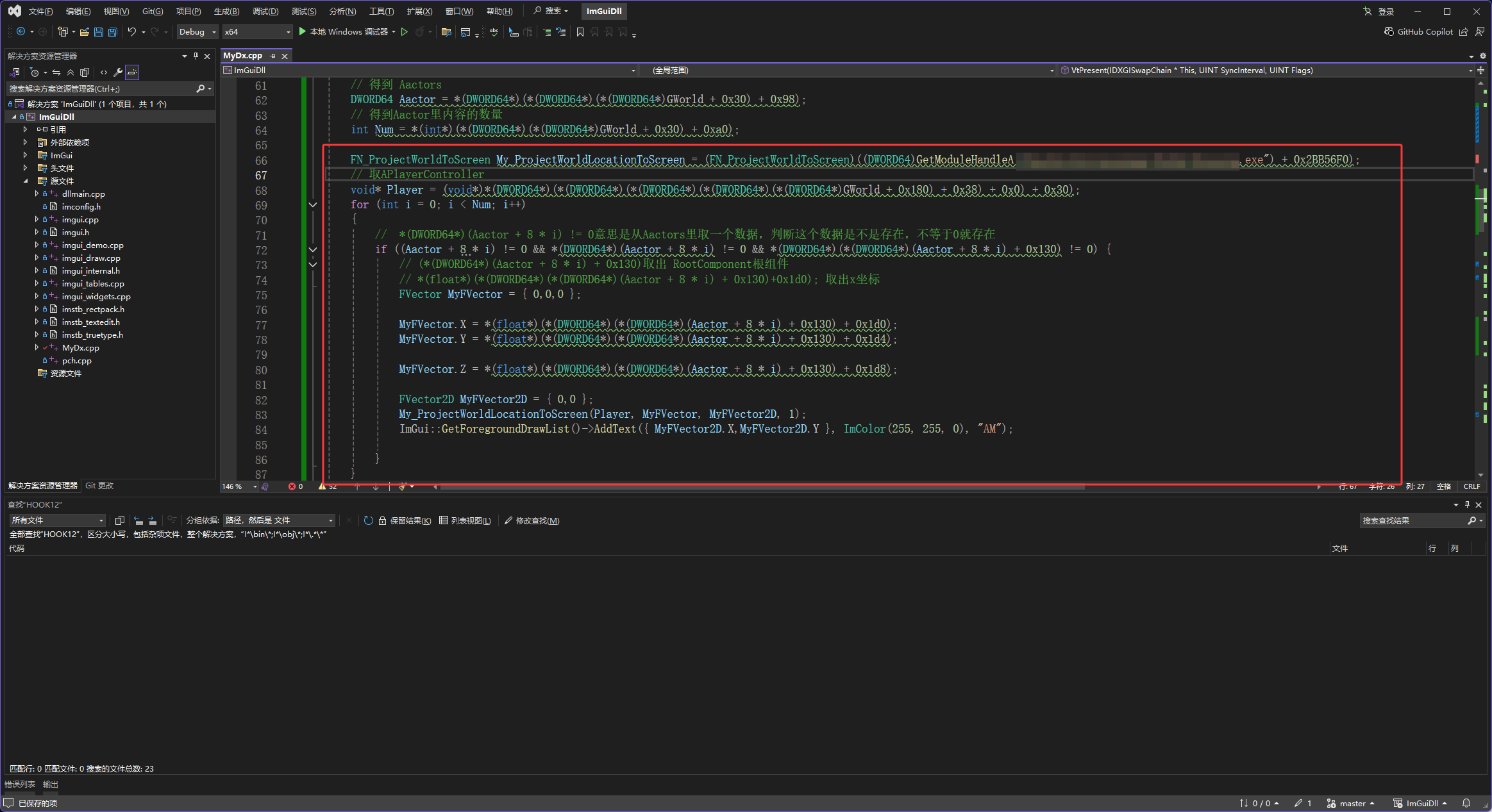

然后再写下图红框的代码，核心逻辑就是得到Aactor然后从Aactor中得到三维坐标，然后找到UE中三维坐标转屏幕坐标的函数，然后进行转换打印就可以了

效果图：三维坐标转成屏幕坐标后，实现了透视

完整代码

// 引入主头文件（包含程序所需的基础定义、函数声明等）
#include "main.h"// 查找UE游戏窗口：UE引擎窗口类名固定为"UnrealWindow"，获取窗口句柄（HWND）用于后续UI绘制和消息处理
HWND hWnd = FindWindowA("UnrealWindow", NULL);// DirectX 11渲染相关组件（用于在游戏画面上叠加UI）
static ID3D11Device* g_pd3dDevice = nullptr;               // DX11设备：负责创建渲染资源（如纹理、缓冲区）
static ID3D11DeviceContext* g_pd3dDeviceContext = nullptr; // DX11设备上下文：负责执行渲染命令（如绘制UI）
static IDXGISwapChain* g_pSwapChain = nullptr;              // 交换链：连接显卡与窗口，负责将渲染结果显示到屏幕
static ID3D11RenderTargetView* g_mainRenderTargetView = nullptr; // 渲染目标视图：UI绘制的"画布"，最终会被交换链显示
static DWORD64* VirtaulTable;  // 交换链的虚函数表：存储DirectX函数地址，Hook通过修改这里实现// GWorld：游戏世界（UWorld类）的全局指针地址
// 解析：游戏主程序模块基地址（通过GetModuleHandle获取） + 0x4BDAAC0（UWorld在模块中的偏移）
// UWorld是UE的核心类，管理整个游戏世界（包含关卡、玩家、实体等所有核心数据）
DWORD64 GWorld = (DWORD64)GetModuleHandleA("xxx-Win64-Shipping.exe") + 0x4BDAAC0;// FVector：UE中表示3D空间坐标的结构体（如角色在地图中的X/Y/Z位置）
struct FVector
{float X;  // X轴坐标（左右方向）float Y;  // Y轴坐标（前后方向）float Z;  // Z轴坐标（上下方向）
};// FVector2D：UE中表示2D屏幕坐标的结构体（如UI元素在屏幕上的位置）
struct FVector2D
{float X;  // 屏幕水平坐标（左→右）float Y;  // 屏幕垂直坐标（上→下）
};// 函数指针：UE内置的"3D世界坐标转2D屏幕坐标"函数（ProjectWorldToScreen）
// 功能：将游戏中3D位置（如角色位置）转换为玩家视角下的屏幕2D位置（用于在屏幕对应位置画标签）
// 参数：Player（玩家控制器指针，提供视角基准）、WorldLocation（3D世界坐标）、ScreenLocation（输出的2D屏幕坐标）、是否相对玩家视口
typedef bool (WINAPI* FN_ProjectWorldToScreen)(void* Player, FVector& WorldLocation, FVector2D& ScreenLocation, bool bPlayerViewportRelative);// DirectX交换链的ResizeBuffers函数指针：处理窗口大小变化时的渲染资源调整
// 当游戏窗口缩放时，需要重新创建渲染目标，否则UI会显示异常
typedef HRESULT(STDMETHODCALLTYPE* ResizeBuffers)(IDXGISwapChain* This,       // 交换链自身指针UINT BufferCount,           // 缓冲数量（画面缓存的个数）UINT Width,                 // 窗口新宽度UINT Height,                // 窗口新高度DXGI_FORMAT NewFormat,      // 新的像素格式（如RGBA8）UINT SwapChainFlags);       // 交换链标志（额外配置）
ResizeBuffers MyResizeBuffers;  // 保存原始的ResizeBuffers函数（后续需要调用以保证窗口正常缩放）// DirectX交换链的Present函数指针：渲染流程的最后一步，负责将画面显示到屏幕
// 我们通过Hook这个函数，在游戏显示画面时插入自己的UI绘制逻辑
typedef HRESULT(STDMETHODCALLTYPE* Present)(IDXGISwapChain* This,       // 交换链自身指针UINT SyncInterval,          // 同步间隔（0表示立即显示，不等待显示器刷新）UINT Flags);                // 显示标志（无特殊需求填0）
Present MyPresent;  // 保存原始的Present函数（最后需要调用它让游戏画面正常显示）// 自定义的Present钩子函数：游戏每次调用Present显示画面时，会先执行这里的逻辑
HRESULT VtPresent(IDXGISwapChain* This,UINT SyncInterval,UINT Flags) {// 初始化ImGui（轻量级UI库）的新帧：准备绘制新的UI内容（类似"准备一张透明贴纸"）ImGui_ImplDX11_NewFrame();ImGui_ImplWin32_NewFrame();ImGui::NewFrame();// 创建一个ImGui窗口（标题为"Hello, world!"，用于显示调试信息）ImGui::Begin("Hello, world!");// 步骤1：获取游戏中所有Actor（实体，如角色、道具、NPC等）的列表地址// 内存偏移解析：// GWorld（UWorld*）-> 0x30：UWorld类的CurrentLevel成员（ULevel*类型，指向当前加载的关卡）// -> 解引用（*）得到ULevel的地址 -> 0x98：ULevel类的Actors成员（TArray<AActor*>类型，存储关卡中所有实体）的Data指针（数组首地址）// -> 解引用得到Actors数组的首地址（Aactor变量，即所有实体的指针列表）DWORD64 Aactor = *(DWORD64*)(*(DWORD64*)(*(DWORD64*)GWorld + 0x30) + 0x98);// 步骤2：获取Actor列表的元素数量（即关卡中有多少个实体）// 内存偏移解析：// 同上，ULevel的Actors成员（TArray）的Num成员（元素数量）偏移为0xA0int Num = *(int*)(*(DWORD64*)(*(DWORD64*)GWorld + 0x30) + 0xa0);// 步骤3：获取"3D坐标转2D屏幕坐标"的函数地址（游戏内置函数，通过模块基地址+偏移定位）FN_ProjectWorldToScreen My_ProjectWorldLocationToScreen = (FN_ProjectWorldToScreen)((DWORD64)GetModuleHandleA("xxxx-Win64-Shipping.exe") + 0x2BB56F0);// 步骤4：获取玩家控制器（APlayerController）：相当于"玩家的眼睛"，用于计算坐标时以玩家视角为基准// 内存偏移解析：// GWorld（UWorld*）-> 0x180：UWorld类的PlayerControllers成员（TArray<APlayerController*>类型，存储所有玩家控制器）// -> 解引用得到TArray的地址 -> 0x38：TArray的Data成员（指向玩家控制器数组的首地址）// -> 解引用得到玩家控制器数组的首地址 -> 0x0：数组中第一个元素的偏移（即第一个玩家控制器的指针，通常是本地玩家）// -> 解引用得到第一个APlayerController的地址 -> 0x30：APlayerController自身实例的指针（用于后续坐标转换）void* Player = (void*)*(DWORD64*)(*(DWORD64*)(*(DWORD64*)(*(DWORD64*)GWorld + 0x180) + 0x38) + 0x0) + 0x30);// 遍历所有Actor（逐个处理每个实体）for (int i = 0; i < Num; i++){// 过滤无效实体：// 1. Aactor + 8*i：第i个Actor的指针地址（每个指针占8字节）// 2. *(DWORD64*)(Aactor + 8*i) != 0：指针不为空（实体存在）// 3. *(DWORD64*)(*(DWORD64*)(Aactor + 8*i) + 0x130) != 0：实体的根组件存在（根组件存储位置信息）// 其中0x130是AActor类的RootComponent成员（USceneComponent*类型，实体的根组件，必含位置数据）if ((Aactor + 8 * i) != 0 && *(DWORD64*)(Aactor + 8 * i) != 0 && *(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x130) != 0) {// 步骤5：获取当前Actor的3D世界坐标（从根组件中读取）FVector MyFVector = { 0,0,0 };  // 初始化3D坐标// 解析：// 根组件（USceneComponent*）的RelativeLocation成员（FVector类型，存储实体的位置）// 0x1D0：RelativeLocation.X（X轴坐标）// 0x1D4：RelativeLocation.Y（Y轴坐标）// 0x1D8：RelativeLocation.Z（Z轴坐标）MyFVector.X = *(float*)(*(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x130) + 0x1d0);MyFVector.Y = *(float*)(*(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x130) + 0x1d4);MyFVector.Z = *(float*)(*(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x130) + 0x1d8);// 步骤6：将3D世界坐标转换为屏幕2D坐标（使用玩家控制器的视角）FVector2D MyFVector2D = { 0,0 };  // 初始化2D坐标My_ProjectWorldLocationToScreen(Player, MyFVector, MyFVector2D, 1);  // 最后一个参数1表示坐标相对玩家视口// 步骤7：在屏幕对应位置绘制黄色文本"AM"（标记该实体）ImGui::GetForegroundDrawList()->AddText({ MyFVector2D.X,MyFVector2D.Y }, ImColor(255, 255, 0), "AM");}}// 结束ImGui窗口绘制（完成当前帧UI绘制）ImGui::End();// 将ImGui绘制的UI内容渲染到屏幕（把"贴纸"贴到游戏画面上）ImGui::Render();g_pd3dDeviceContext->OMSetRenderTargets(1, &g_mainRenderTargetView, nullptr);  // 设置渲染目标ImGui_ImplDX11_RenderDrawData(ImGui::GetDrawData());  // 渲染UI数据// 调用原始的Present函数，让游戏画面正常显示（保留游戏原本的画面）return MyPresent(This, SyncInterval, Flags);
}// ImGui的窗口消息处理函数：用于处理UI的输入事件（如鼠标点击、键盘输入）
extern IMGUI_IMPL_API LRESULT ImGui_ImplWin32_WndProcHandler(HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam);
WNDPROC myWNDPROC;  // 保存原始的窗口消息处理函数（用于后续还原消息处理）// 自定义的窗口消息钩子：拦截窗口消息，让ImGui能响应输入（如拖动UI窗口、输入文字）
LRESULT WINAPI WndProc(HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam)
{// 让ImGui先处理消息（如果是UI相关事件，如点击ImGui窗口，则由ImGui处理）if (ImGui_ImplWin32_WndProcHandler(hWnd, msg, wParam, lParam))return true;// 非UI事件，调用原始的窗口消息处理函数（保证游戏本身的操作正常，如移动、跳跃）return ::CallWindowProc(myWNDPROC, hWnd, msg, wParam, lParam);
}// 初始化函数：第一次调用Present时执行，用于设置ImGui和完成Hook
HRESULT Init(IDXGISwapChain* This,UINT SyncInterval,UINT Flags) {// 从交换链获取DirectX设备和设备上下文（用于后续创建UI渲染资源）This->GetDevice(_uuidof(g_pd3dDevice), (void**)&g_pd3dDevice);g_pd3dDevice->GetImmediateContext((ID3D11DeviceContext**)&g_pd3dDeviceContext);// 创建渲染目标视图（UI绘制的"画布"，关联到游戏窗口的后台缓冲）ID3D11Texture2D* pBackBuffer;  // 后台缓冲（游戏画面的原始数据存储在这里）This->GetBuffer(0, IID_PPV_ARGS(&pBackBuffer));  // 获取交换链的第一个缓冲g_pd3dDevice->CreateRenderTargetView(pBackBuffer, nullptr, &g_mainRenderTargetView);  // 创建渲染目标pBackBuffer->Release();  // 释放临时缓冲（已通过渲染目标关联）// 初始化ImGui（仅执行一次，避免重复初始化）static bool is = true;if (is) {is = false;// Hook窗口消息处理函数（让ImGui能接收鼠标/键盘输入）myWNDPROC = (WNDPROC)SetWindowLongPtrA(hWnd, GWLP_WNDPROC, (LONG_PTR)WndProc);ImGui::CreateContext();  // 创建ImGui上下文（核心数据结构）ImGui::StyleColorsDark();  // 设置UI主题为深色ImGui_ImplWin32_Init(hWnd);  // 初始化ImGui的Win32平台支持（关联窗口）}// 初始化ImGui的DirectX 11支持（关联DX设备和上下文，用于绘制UI）ImGui_ImplDX11_Init(g_pd3dDevice, g_pd3dDeviceContext);printf("HOOK成功");  // 打印日志，提示Hook已完成// 将交换链虚函数表中的Present函数地址替换为自定义的VtPresent（完成Hook）// 后续游戏调用Present时，会先执行VtPresent中的逻辑（即我们的UI绘制）VirtaulTable[8] = (DWORD64)VtPresent;return MyPresent(This, SyncInterval, Flags);  // 调用原始Present，显示第一帧画面
}// 窗口大小变化钩子：处理窗口缩放时的资源释放（避免UI渲染错误）
HRESULT VtResizeBuffers(IDXGISwapChain* This,UINT BufferCount,UINT Width,UINT Height,DXGI_FORMAT NewFormat,UINT SwapChainFlags) {// 窗口大小变化时，释放ImGui和DirectX的相关资源（旧资源尺寸不匹配新窗口）if (g_pd3dDevice) {g_pd3dDevice->Release();  // 释放DX设备g_pd3dDevice = nullptr;g_mainRenderTargetView->Release();  // 释放旧渲染目标ImGui_ImplDX11_Shutdown();  // 关闭ImGui的DX支持VirtaulTable[8] = (DWORD64)Init;  // 暂时恢复Present为Init，下次调用时重新初始化资源}// 调用原始的ResizeBuffers函数，让游戏正常处理窗口大小变化（调整自身渲染资源）return MyResizeBuffers(This, BufferCount, Width, Height, NewFormat, SwapChainFlags);
}// 线程入口函数：负责初始化DirectX环境并完成Hook
DWORD Go(LPVOID lpThreadParameter) {// 初始化交换链描述（定义DirectX交换链的配置，如缓冲数量、像素格式、关联窗口等）DXGI_SWAP_CHAIN_DESC sd;ZeroMemory(&sd, sizeof(sd));  // 清空结构体，避免随机值影响配置sd.BufferCount = 2;  // 双缓冲（减少画面闪烁）sd.BufferDesc.Width = 0;  // 宽度随窗口自动调整sd.BufferDesc.Height = 0;  // 高度随窗口自动调整sd.BufferDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;  // 像素格式：RGBA各8位（标准彩色）sd.BufferDesc.RefreshRate.Numerator = 60;  // 刷新率60Hzsd.BufferDesc.RefreshRate.Denominator = 1;sd.Flags = DXGI_SWAP_CHAIN_FLAG_ALLOW_MODE_SWITCH;  // 允许切换显示模式（如全屏/窗口）sd.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;  // 缓冲用途：渲染目标输出（存储画面）sd.OutputWindow = hWnd;  // 关联到游戏窗口sd.SampleDesc.Count = 1;  // 采样数1（不开启抗锯齿）sd.SampleDesc.Quality = 0;sd.Windowed = TRUE;  // 窗口模式（非全屏）sd.SwapEffect = DXGI_SWAP_EFFECT_DISCARD;  // 交换后丢弃旧缓冲（提高性能）// 创建DirectX 11设备和交换链（用于后续Hook渲染函数）UINT createDeviceFlags = 0;  // 设备创建标志（无特殊需求填0）D3D_FEATURE_LEVEL featureLevel;  // 支持的DX特性等级const D3D_FEATURE_LEVEL featureLevelArray[2] = { D3D_FEATURE_LEVEL_11_0, D3D_FEATURE_LEVEL_10_0, };  // 优先DX11， fallback到DX10HRESULT res = D3D11CreateDeviceAndSwapChain(nullptr, D3D_DRIVER_TYPE_HARDWARE, nullptr, createDeviceFlags,featureLevelArray, 2, D3D11_SDK_VERSION, &sd, &g_pSwapChain,&g_pd3dDevice, &featureLevel, &g_pd3dDeviceContext);// 如果硬件不支持DX11，尝试使用软件模拟驱动（WARP）if (res == DXGI_ERROR_UNSUPPORTED)res = D3D11CreateDeviceAndSwapChain(nullptr, D3D_DRIVER_TYPE_WARP, nullptr, createDeviceFlags,featureLevelArray, 2, D3D11_SDK_VERSION, &sd, &g_pSwapChain,&g_pd3dDevice, &featureLevel, &g_pd3dDeviceContext);if (res != S_OK)  // 创建失败则退出线程return false;// 获取交换链的虚函数表（DirectX函数通过虚表调用，修改虚表实现Hook）VirtaulTable = *(DWORD64**)g_pSwapChain;  // 虚函数表是交换链的第一个成员（偏移0x0）MyPresent = (Present)VirtaulTable[8];  // 保存原始Present函数（虚表中索引8是Present）// 修改虚函数表的内存保护属性（默认只读，需改为可写才能修改函数地址）DWORD a;  // 用于接收旧的保护属性VirtualProtect(VirtaulTable, 1, PAGE_EXECUTE_READWRITE, &a);  // 改为可读可写可执行VirtaulTable[8] = (DWORD64)Init;  // 将Present函数地址替换为Init（第一次调用Present时执行初始化）// 同理Hook ResizeBuffers函数（虚表中索引13是ResizeBuffers）MyResizeBuffers = (ResizeBuffers)VirtaulTable[13];  // 保存原始ResizeBuffersVirtaulTable[13] = (DWORD64)VtResizeBuffers;  // 替换为自定义的VtResizeBuffersreturn 0;  // 线程执行完成
}

---
