最簡實時性操作系統之任務鏈表

在freertos中任務和就緒列表就像衣架一樣由根節點和節點那樣構成

實時性操作系統中鏈表的數據結構

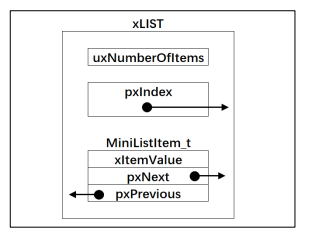

鏈表

/* 链表结构体定义 */
typedef struct xLIST
{UBaseType_t uxNumberOfItems;    /* 链表节点计数器 */ListItem_t *  pxIndex;			/* 链表节点索引指针 */MiniListItem_t xListEnd;		/* 链表最后一个节点 */
} List_t;

鏈表下面主要由

1.節點計數器，不包含節點

2.節點索引指針

3.根節點組成

其中根節點一般表示一個就緒任務集合還有阻塞任務集合，用以串聯起該任務的

1.輔助值用以升序排序，一般設爲最大值

2.根節點的前後指針

節點項

節點項可以表示一個任務

1.是輔助值用以升序排序

2.是節點項的上一項和下一項的指針

3.是TCB任務塊的指針

4.是所屬根節點

實時性操作系統中鏈表的操作函數

初始化鏈表

//初始化一個根節點
void vListInitialise(list_t * const pxList)
{pxList->pxIndex = (ListItem_t *) & (pxList->xListEnd);pxList->xListEnd.xItemValue = portMax_DELAY; //確保根節點是最大的節點pxList->xListEnd.pxNext = (ListItem_t *) & (pxList->xListEnd);pxList->xListEnd.pxPrevious = (ListItem_t *) &(pxList->xListEnd);
}

初始化節點

//初始化一個節點
void vListInitialiseItem(ListItem_t * const pxItem)
{pxItem->pvContainer = NULL;
}

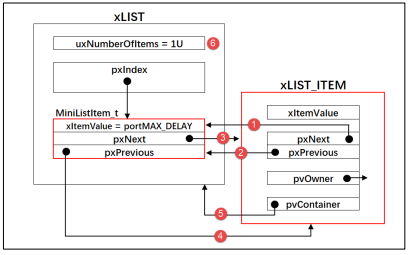

將節點插入鏈表的尾部

void vListInserEnd(list_t * const pxList, ListItem_t *const pxNewListItem)
{ListItem_t * const pxIndex = pxList->pxIndex;pxNewListItem->pxNext = pxIndex;pxNewListItem->pxPrevious = pxIndex->pxPrevious;pxIndex->pxPrevious->pxNext = pxNewListItem;pxIndex->pxPrevious = pxNewListItem;pxNewListItem->pvContainer = (void *)pxList;(pxList->uxNumberOfItems)++;
}

聽著有點拗口，實際上一個鏈表長這樣 INDEX -> A -> B -> INDEX

INDEX是固定的，INDEX->pxPrevious表示當前鏈表的最後一項

1.首先將當前插入的項的前後相分別指向鏈表的頭相和尾項

2.然後解決之前鏈表的最後一項，讓它指向鏈表要新插入的相，因爲鏈表之前最後一項的上一項沒有變化所以不用改變

3.最後把鏈表相挂在在鏈表中，并且計數器加1

按順序將節點插入鏈表

#include "list.h"void vListInsert(list_t * const pxList,ListItem_t *const pxNewListItem)
{ListItem_t * pxIterator;const TickType_t xValueOfInsertion = pxNewListItem->xItemValue;if(xValueOfInsertion == portMAX_DELAY){pxIterator = pxList->xListEnd.pxPrevious;}else{for(pxIterator = (ListItem_t *) &(pxList->xListEnd); pxIterator->pxNext->xItemValue <= xValueOfInsertion;pxIterator = pxIterator->pxNext){//找到空閑節點}}pxNewListItem->pxNext = pxIterator->pxNext;pxNewListItem->pxNext ->pxPrevious = pxNewListItem;pxNewListItem->pxPrevious = pxIterator;pxIterator->pxNext = pxNewListItem;pxNewListItem->pvContainer = (void *)pxList;(pxList->uxNumberOfItems)++;
}

講解如下：

向链表的尾部插入一个项_哔哩哔哩_bilibili

刪除一個鏈表

UBaseType_t uxListRemove(ListItem_t * const pxItemToRemove)
{list_t * const pxList = (list_t *) pxItemToRemove->pvContainer;pxItemToRemove->pxNext->pxPrevious = pxItemToRemove->pxPrevious;pxItemToRemove->pxPrevious->pxNext = pxItemToRemove->pxNext;if(pxList->pxIndex == pxItemToRemove){pxList->pxIndex = pxItemToRemove->pxPrevious;}pxItemToRemove->pvContainer = NULL;(pxList->uxNumberOfItems)--;return pxList->uxNumberOfItems;
}
