VTP协议故障排除——三层交换机

news 来源：原创 2025/6/23 22:39:40

1.VTP原理

VTP协议是OSI参考模型第二层的通信协议，主要用于管理同一个域的网络范围内VLAN的建立、删除和重命名。在一台VTP Server 上配置一个新的VLAN时，该VLAN的配置信息将自动传播到本域内的其他所有交换机上。这些交换机会自动接收这些配置信息，使其VLAN的配置与VTP Server 保持一致，从而减少了在多台设备上配置同一个VLAN信息的工作量，而且保持了VLAN配置的统一性。

项目2VTP协议故障排除

2. VTP工作模式

VTP有3种工作模式：服务器模式（VTP Server）、客户机模式（VTP Client）和透明模式(VTP Transparent )。

1．服务器模式

该模式的功能如下。
·提供VTP消息，包括VLAN ID和名称信息。
·学习相同域名的VTP消息。
·转发相同域名的VTP消息。
·可以添加、删除和更改VLAN，VLAN 信息写入NVRAM。

2．客户机模式

该模式的功能如下。
·请求VTP消息。
·学习相同域名的VTP消息。
·转发相同域名的VTP消息。
·不可以添加、删除和更改 VLAN，VLAN信息不会写入 NVRAM。
该模式下不能使用增强型软件映像提供的VID（即VLAN ID），即只能使用2～1001这一段的值。1,1002～1005均为系统默认VID。要使用1006～4096作为VID的值，只能关闭VTP或采用透明模式。

3．透明模式

该模式的功能如下。
·不提供VTP消息。
·不学习VTP消息。
·转发VTP消息。
·可以添加、删除和更改VLAN，只在本地有效，VLAN信息写入NVRAM。
新交换机出厂时，默认配置为VLAN1，VTP模式为服务器模式。通常，一个VTP域内的网络只设一个VTP Server。VTP Server维护该VTP域中所有VLAN信息列表，它可以建立、删除或修改VLAN，发送并转发相关的通告信息，同步VLAN配置，并把配置保存在NVRAM中。VTP Client虽然也维护所有VLAN信息列表，但其VLAN的配置信息是从VTP Server学到的，它不能建立、删除或修改VLAN，但可以转发通告，同步VLAN配置，不过配置不保存到NVRAM中。VTP Transparent相当于一个独立的交换机，它不参与VTP工作，不从VTP Server学习VLAN的配置信息，而只拥有本设备上自己维护的VLAN信息，它可以建立、删除和修改本机上的VLAN信息，同时会转发通告并把VLAN配置保存到NVRAM中。
需要注意的是，如果交换机在服务器模式下接收或广播的VLAN配置信息多于128个，自动地转为客户机模式。

vtp协议故障排除

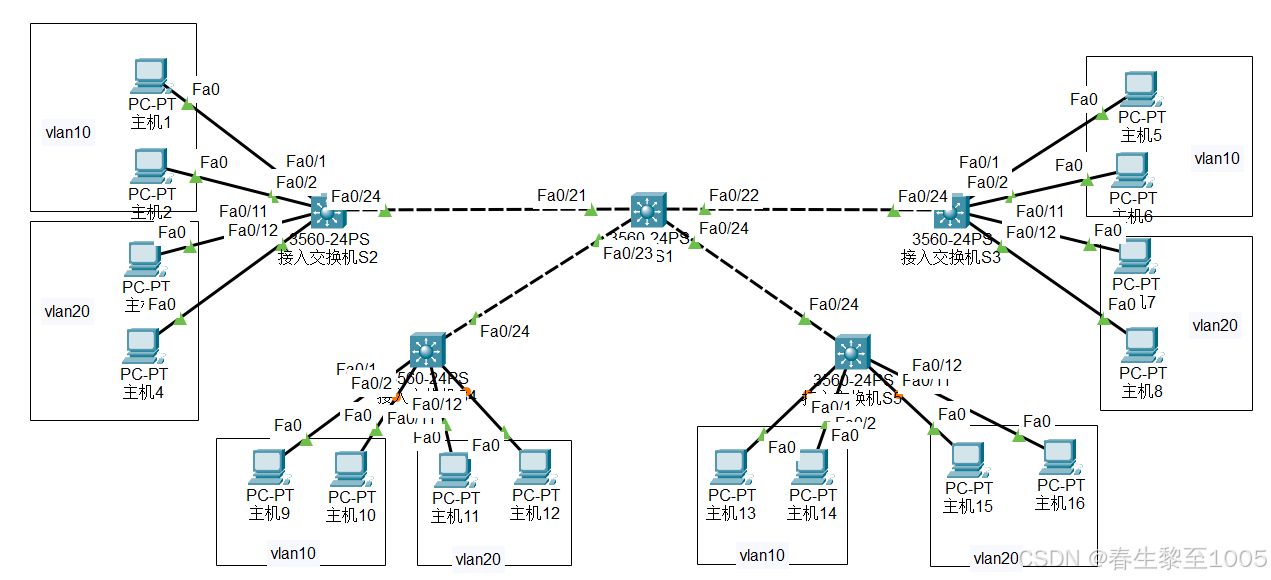

1.vtp拓扑图

任务2.3 分析故障原因
本项目主要用模拟环境来实现，因此物理问题及设备问题可以忽略（若是实际环境则应该逐步排查）。这里主要从VTP的原理、工作模式及VTP的配置和操作方面进行故障排查。经过分析，可能存在以下故障点。
①VTP的模式设置。
②VTP域名的一致性。
③VTP认证口令缺少或配置错误。
④本地VLAN不匹配。

查找故障

1.pc9-pc13ping不通，相同vlan下ping不同（原因:vlan没有划分，物理端口连接错误，使用 sh vl查看交换机vlan配置信息）

2.逐个排查发现S4交换机vtp Domain name域名不正确与其他交换机都不一样

因S4为vtp域模式为服务器client应当与server服务器S1配置相同(使用show vtp status命令查看vtp配置信息）

3.S5的vtp password命令配置跟server不同

4.S4上没有vlan划分（使用show vlan命令查看vlan配置信息）

5.所有主机全没有配置网关,例如PC13

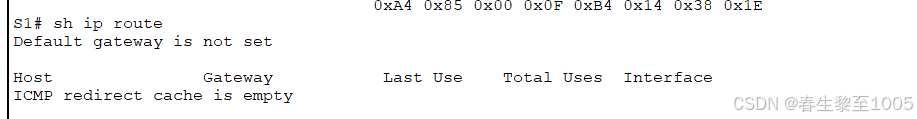

6.使用show ip route命令查看三层交换机上的路由表发现并没路由信息

解决命令及更新配置

1.S4,S5交换机vtp Domain name域名不正确（使用show vtp status命令查看vtp配置信息）

解决命令，修改vtp 域名

S4#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
S4(config)#vtp domain cisco
Changing VTP domain name from ciscc to cisco
S4(config)#end
S4#
%SYS-5-CONFIG_I: Configured from console by console
sh vtp s
VTP Version capable             : 1 to 2
VTP version running             : 1
VTP Domain Name                 : cisco
VTP Pruning Mode                : Disabled
VTP Traps Generation            : Disabled
Device ID                       : 0090.0C7B.A900
Configuration last modified by 0.0.0.0 at 3-1-93 00:00:00

Feature VLAN :
--------------
VTP Operating Mode                : Client
Maximum VLANs supported locally   : 1005
Number of existing VLANs          : 7
Configuration Revision            : 20
MD5 digest                        : 0x2E 0x3E 0x12 0x41 0x76 0xE6 0x9B 0x72
                                    0xA4 0x85 0x00 0x0F 0xB4 0x14 0x38 0x1E
S4#

2.S5的vtp password命令修改

S5#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
S5(config)#vtp password ccna
Setting device VLAN database password to ccna
S5(config)#end
S5#
%SYS-5-CONFIG_I: Configured from console by console
sh vtp p
VTP Password: ccna
S5#

3.S4上划分vlan

3.pc机上配置网关

vlan 10 192.168.10.254

vlan 20 192.168.20.254

S1(config)#int vlan 10
S1(config-if)#ip add 192.168.10.254 255.255.255.0
S1(config-if)#no shut
S1(config-if)#int vlan 20
S1(config-if)#ip add 192.168.20.254 255.255.255.0
S1(config-if)#no shut
S1(config-if)#end

使用 show run和show ip route命令查看网关和路由信息，三层交换机需要开启路由使用ip routing命令
