Swin Transformer：分层局部注意力

源码、配套笔记&讲解视频，点击文末名片

1. Swin Transformer 的背景和动机
   1.1 Transformer 的起点：从 NLP 到视觉
   Transformer 最初是用在 自然语言处理（NLP） 的，比如翻译、写文章。它的核心是 自注意力机制（Self-Attention），能让模型自己决定哪些元素更相关。

• 在句子里，每个词长度差不多，关系相对“平等”，所以 Transformer 处理文字很顺手。
  但是一搬到图像领域，问题就来了：
• 像素量太大：一句话几十个词，一张图上百万像素，直接做自注意力计算，复杂度爆炸。
• 尺度不一致：语言里的词基本差不多大，而图像里的物体大小差别很大（蚂蚁 vs 飞机）。模型必须学会多尺度表征。

---

1.2 Vision Transformer (ViT) 的第一步
ViT 的做法很直接：把图片切成固定大小的“小方块”（Patch），当作词元输入 Transformer。

• 好处：完全抛弃卷积，模型很“纯粹”。
• 问题：
  1. 只在单一尺度上工作（固定 Patch 尺寸），对多尺度目标不友好。
  2. 计算复杂度二次方增长：像素越多，算力消耗飞涨。
  3. 需要巨量数据 才能训练好（比如 JFT-300M），否则容易过拟合。

---

1.3 PVT（Pyramid Vision Transformer）的改进
PVT 想解决 多尺度 问题，于是引入了类似 CNN 的“金字塔”设计：

• 逐层下采样，高层特征图更小，能捕捉到大范围语义；低层特征保留细节。
• 这样模型更适合目标检测、分割这些任务，不再局限于分类。
  但 PVT 依旧有问题：
• 自注意力计算虽然减少了，但还是比较重，尤其在高分辨率任务里。
• 窗口没有很好地被“局部化”，计算效率和效果还有优化空间。

---

1.4 Swin Transformer 的动机与巧思
在 ViT 和 PVT 的基础上，Swin Transformer（Shifted Window Transformer）提出了两个关键想法：

1. 分层结构（Hierarchical）

• 像 CNN 一样，Swin 把图像逐步下采样，形成 从细节到整体 的层次化特征。
• 这样自然能处理不同大小的目标，和 PVT 的目标是一致的，但实现更高效。

2. 移位窗口（Shifted Window Attention）

• 不像 ViT 那样全局自注意力，而是在局部“小窗口”内算注意力，计算量大幅下降（复杂度从二次方降到线性）。
• 为了避免“各自为战”，Swin 会在下一层把窗口稍微挪动一下，让窗口之间的信息交流。
• 这就像上课时：你先和同桌小组讨论（窗口注意力），下一轮换组讨论（移位窗口），最终全班信息互通。

---

1.5 背景小结（为什么 Swin 必须出现？）

• ViT：能学全局关系，但计算量太大，缺乏多尺度，且对小数据集不友好。
• PVT：引入金字塔设计，适合下游任务，但在效率上还有瓶颈。
• Swin Transformer：在金字塔思路上更进一步，用“局部窗口 + 移位”的方式，在 效率 和 建模能力 之间找到完美平衡。
  结果就是：Swin 不仅能做分类，还能很自然地扩展到 检测、分割，成为一个真正意义上的 通用视觉主干网络（backbone）。

2、Swin Transformer 的创新点

1. 分层结构（Hierarchical Representation）

• 传统 ViT：整张图片被切成固定大小的 Patch，经过一层层 Transformer，得到的特征图大小几乎不变，缺少层次。
• Swin：像 CNN 一样，逐步下采样，构建 金字塔式的特征图。
  • 低层 → 分辨率高，细节丰富。
  • 高层 → 分辨率低，语义强大。
    👉 好处：天然支持检测、分割等需要多尺度特征的任务。

---

2. 窗口注意力（Window-based Self-Attention）

• 问题：全局注意力计算量随图像大小是 二次方 增长，算不动。
• Swin 的做法：只在 局部窗口 里算注意力，每个窗口固定大小（如 7×7 Patch）。
  👉 好处：复杂度降低到 线性，高分辨率图像也能处理。

---

3. 移位窗口机制（Shifted Windowing）

• 问题：如果只在局部窗口里算注意力，不同窗口之间就互相“断开联系”。
• Swin 的巧思：在下一层，把窗口整体“挪一下位置”（比如往右下移动一半）。
  👉 结果：窗口之间可以“交叉讨论”，信息自然流通，又不增加太多计算。
  （就像小组讨论时换桌子，避免信息被困在原小组。）

---

4. 通用性与高效性

• Swin 的设计能轻松接入现有框架，比如 FPN（特征金字塔网络）、U-Net。
• 由于是分层 + 线性复杂度，它能同时兼顾 速度 和 精度，在分类、检测、分割任务上都能达到 SOTA（当时最优）。

---

5. 相对位置编码（Relative Position Bias）

• ViT 使用 绝对位置编码，不够灵活。
• Swin 改成 相对位置偏置：学习不同 Patch 相对位置的影响。
  👉 好处：更符合视觉的平移不变性，检测和分割性能更好。

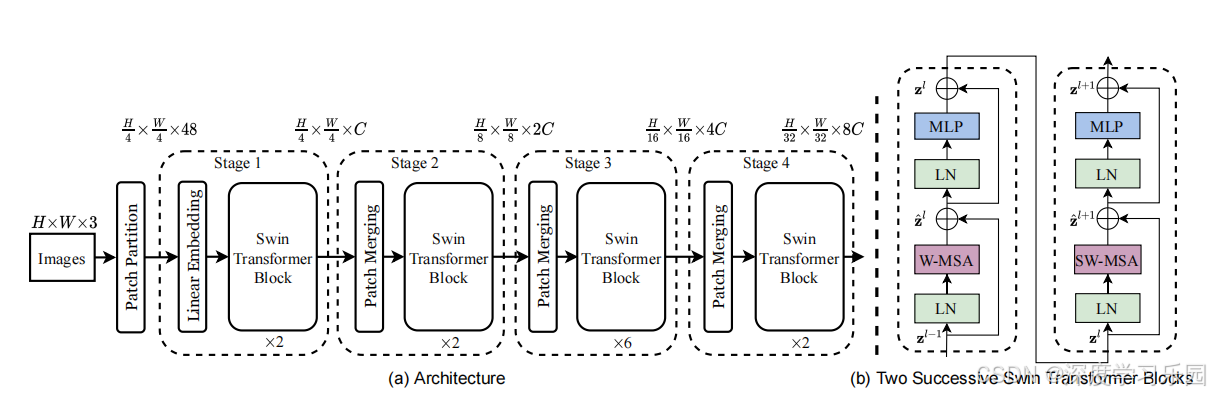

3、核心模型网络结构

1. 从图片到“小方块”

• 最左边写着 Images (H×W×3)，就是我们输入的一张彩色照片。
• Patch Partition（切小块）：把图片像“切西瓜”一样切成很多小方块（比如每块 4×4 像素）。
• Linear Embedding（小方块编码）：给每个小方块贴上“身份证”，把它变成一个向量。
  👉 这一步就把图片变成了“小方块的队伍”，像文字里的一串词。

---

2. 四个学习阶段（Stage 1 → Stage 4）
   看左边 (a) 的大框框，里面有四个 Stage，可以想象成四层学习：

• Stage 1：第一层学习，学生还在“看细节”，图像分辨率比较大。
• Patch Merging：每次升级到下一层前，都会把“4 个小方块合并成 1 个大方块”。
  • 👉 就像拼乐高，先拼小零件，再拼成大积木。
• Stage 2 → Stage 4：随着层数加深，分辨率越来越小，但每个方块的信息量越来越大。
  • 👉 就像读书时：小学生记细节（字词），大学生总结大意（段落、文章）。

---

3. Swin Transformer Block（右边的图 b）
   右边的 (b) 展示了 Swin Transformer Block 的内部“学习流程”。你可以把它理解成“同学讨论问题”的场景。
   第一个 Block（W-MSA）

• LN（Layer Norm）：先让大家状态归一（像是先安静下来，准备讨论）。
• W-MSA（Window Attention）：同学们分小组讨论，每组只和附近的人交流（局部窗口）。
• MLP（全连接层）：讨论结束后，每个人整理自己的想法。
• 残差连接：把原来的想法和新想法结合（避免“推翻重来”）。
  👉 就像同桌之间先小范围讨论。
  第二个 Block（SW-MSA）
• 一开始一样 LN。
• SW-MSA（Shifted Window Attention）：这次换个座位！把小组“整体挪一挪”，让不同小组的同学交流。
• 再做一次 MLP 和残差。
  👉 就像换组讨论，保证大家不是“各玩各的”，而是能全班互通信息。

---

4. 整体理解

• 左边 (a)：展示了“分层学习”的过程（小块 → 大块 → 金字塔）。
• 右边 (b)：展示了“窗口注意力 + 移位窗口”的讨论方式。
  一句话总结：
  👉 Swin Transformer 就像一群学生（Patch），先分组讨论（窗口注意力），然后换组交流（移位窗口），再逐级总结（分层结构）。这样既能看细节，又能看全局，还能高效完成大任务。

4、 Swin Transformer 的重大缺点

1. 只能先看局部，再慢慢拼全局 → 不如一次性看全图
   Swin 通过 窗口注意力（W-MSA） 来降低计算量，但这意味着它的注意力范围一开始是局限在小窗口里的。
   虽然有 移位窗口（SW-MSA） 来打通窗口之间的信息，但全局交互是“间接的”，并不是像 ViT 那样直接全局建模。
   👉 这导致 Swin 对一些需要 强全局依赖 的任务（比如图像里非常远的区域之间的关系）可能不如全局 Transformer。
   想象一下：

• ViT 是“全班开大会”，每个人都能和全班所有人说话（直接全局交流）。
• Swin 是“小组讨论”，只允许和同桌聊一聊，再换组，再慢慢传递到全班。
  👉 优点是效率高，不乱，但缺点就是 信息传递绕了一圈，不像 ViT 那样一步到位。

2. 窗口大小固定，灵活性不足

• Swin 的小组大小（窗口，比如 7×7）是提前规定好的。
• 但图片里的物体有的很小（蚂蚁 🐜），有的很大（飞机 ✈️）。
• 小组太小 → 看不到大物体全貌。
• 小组太大 → 小物体容易被忽略。
  👉 就像课堂分组，每组固定 7 个人，但问题是：有些任务适合 2 人小组，有些任务适合 20 人大组，Swin 没办法灵活调整。

4. 遇到超大图还是很吃力

• 虽然 Swin 已经比 ViT 省了很多力气，但如果你给它一张 8K 高清大图，它还是会“累到爆显存”。
• 就像小组讨论：班级人太多（图像分辨率太高），小组再怎么分配，也会有人抱怨“太吵、记不住”。
  👉 所以在特别大的任务上，Swin 依然有性能瓶颈。

5、基于 Swin Transformer 的改进模型

---

1. CoAtNet（Google）——CNN + Transformer 的“混血儿”
   🔹 CoAtNet 的思路：
   👉 CNN overs Attention transformer = CoAtNet

• 前几层：用 卷积（CNN） → 学习图像的局部细节（边缘、纹理等）。
• 后几层：用 注意力（Transformer） → 学习全局依赖（大范围关系）。
• 整体是一个 “先 CNN，后 Transformer” 的流水线。
  🔹 可以类比成：
• 小学生（低层）先背字帖（卷积，强归纳偏置，细节清晰）。
• 高年级学生（高层）再学文章结构（注意力，全局建模）。
• 这样结合起来，比 Swin 单独用注意力更稳健，也比纯 CNN 更灵活。
