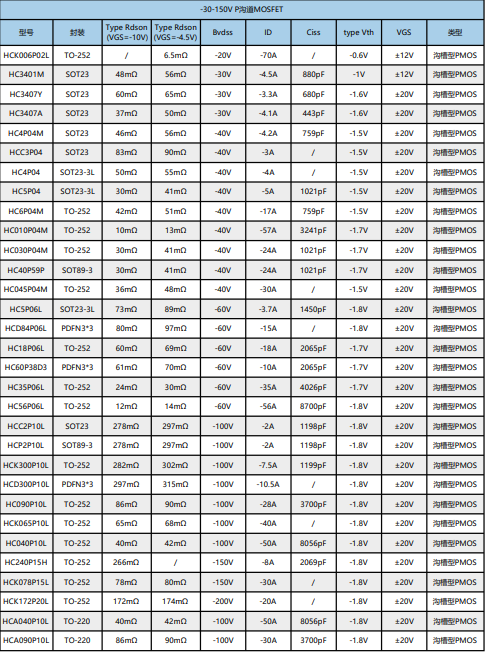

5P03舞台灯P沟道MOS管-HC3407A 支持-30V -4.1A SOT-23封装 低内阻 原厂直供 高性价比PMOS选型表

深入解析HC3407A：一款适用于紧凑型电源管理设计的P沟道MOSFET

在当代电子设备，尤其是便携式设备和精密控制系统中，电源管理电路的设计至关重要。其中，MOSFET，特别是P沟道MOSFET（PMOS），在负载开关、电源路径管理和PWM控制等应用中扮演着关键角色。今天，我们将以HC3407A这款型号为例，从技术角度探讨P沟道MOSFET的特性与应用考量。

一、认识P沟道MOSFET的基本角色

与更为常见的N沟道MOSFET（NMOS）不同，PMOS通常被用于电路的“高端”开关，即电源与负载之间。其一个显著优点是，在简单的开关电路中，要使其导通，栅极电压只需低于源极电压一个特定阈值，这在某些单电源供电、直接由单片机GPIO口控制的场景下，可以简化驱动电路，无需额外的电荷泵或电平移位电路。

二、HC3407A的关键技术参数解读

HC3407A是一款采用SOT-23封装的PMOS器件，其规格书中的几个核心参数定义了它的应用边界：

电压与电流额定值： 其漏源电压（VDS）为-30V，连续漏极电流（ID）为-4.1A。这里的负号是行业惯例，用以标示PMOS的电压电流方向。这意味着它能够用于高30V电压、4.1A电流的电路中。例如，在24V供电的舞台灯控制系统或12V的工业模块中，该器件具备足够的电压裕量，有助于提升系统的可靠性。

低导通电阻（RDS(ON)）： 这是衡量MOSFET性能的核心指标之一。低的RDS(ON)意味着器件在导通状态时自身的功率损耗很小。HC3407A通过先进的沟槽技术实现了较低的导通电阻，这直接带来了两个好处：一是提升了能源效率，减少了不必要的发热，尤其在大电流通过时；二是降低了器件本身的温升，有助于提高整个系统的功率密度和长期稳定性。

低栅极电荷： 栅极电荷是衡量MOSFET开关速度难易程度的关键参数。较低的栅极电荷意味着驱动该MOSFET“开启”和“关断”所需的电荷量少，因此可以用更小的驱动电流实现快速开关。这一特性使其非常适用于“PWM应用”。在舞台灯的调光、电机调速等场景中，快速的开关响应能够确保PWM信号被精确执行，减少波形失真，实现更精准的控制。

三、从参数到应用场景的分析

基于以上技术特点，我们可以分析HC3407A所适合的领域：

负载开关： 在现代电子设备的电源树中，经常需要动态地开启或关闭某一模块的电源以节省能耗。HC3407A凭借其低导通电阻和SOT-23的小封装，非常适合作为这种负载开关。当器件关断时，其泄漏电流小，能有效切断功耗；当导通时，又因其低内阻而不会引入电压跌落或产生过多热量。

PWM控制应用： 正如其特点所述，低栅极电荷和良好的电流处理能力使其成为PWM控制的理想选择。例如，在控制LED灯的亮度时，通过给其栅极施加PWM信号，可以高效、快速地控制通往LED灯串的电源，实现平滑无闪烁的调光效果。其快速开关特性有助于维持PWM波形的完整性，避免因开关延迟导致的控制误差。

空间受限的紧凑型设计： SOT-23封装是一种其常见的微小封装，这使得HC3407A能够被广泛应用于电路板空间非常宝贵的场景，如便携式设备、穿戴设备、高密度集成的控制板卡等。

四、设计选型时的考量因素

在为一个具体项目评估是否选用HC3407A或同类器件时，工程师通常会进行以下考量：

驱动电压匹配： 需确认控制其栅极的MCU或驱动芯片的输出电压，是否在HC3407A栅源电压（VGS）的允许范围内（规格书中提及“低至-4.5V”），并确保能提供足够的驱动能力，使其能快速进入饱和导通状态。

热管理： 尽管其内阻较低，但在通过大持续电流时，仍会产生功耗（P = I² * RDS(ON)）。需要根据实际工作电流和环境温度，评估其结温是否在范围内，必要时可通过PCB敷铜来辅助散热。

系统电压与电流裕量： 通常，实际选型时会选择额定电压和电流高于工作值20%-50%的器件，以应对可能出现的电压尖峰和瞬时过流，确保系统的鲁棒性。

总结

HC3407A P沟道MOSFET展现了一款现代功率器件在性能、尺寸与效率之间取得的平衡。其技术参数，如-30V的耐压、-4.1A的电流能力、低内阻和低栅极电荷，共同定义了它在紧凑型、高效率电源管理和电机驱动电路中的实用价值。对于电子工程师而言，深入理解这些参数背后的物理意义及其与具体应用场景的关联，是完成一个优秀、可靠硬件设计的基础。在选择过程中，将其置于完整的系统环境中进行综合评估，远比孤立地看待某个单一参数更为重要。
