DEM生产坡度图、坡向图、山体阴影图、地形图、等高线图原理以及如何实现
目录
前言一
一、分析软件下载和安装
二、获取任意位置的高程DEM数据
三、生成坡度图
输出结果
四、生成坡向图
输出结果
五、生成山体阴影
输出结果
六、生成等高线
输出结果
前言
一、通过DEM图生成坡度图
（1）生成原理以及公式

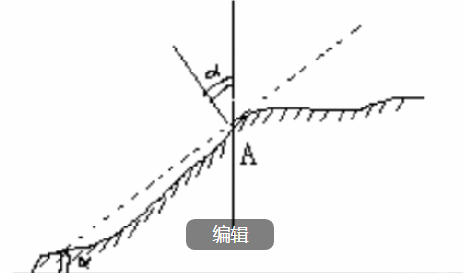

所谓坡度，即过地面某一点的切平面与水平面的夹角，该夹角就是该点的坡度。而坡度一般有两种表示方法（度数或坡度百分比）。因此我们只需要知道两点的高程增量以及水平增量，便可以算出这两点所在平面的单一坡度值。

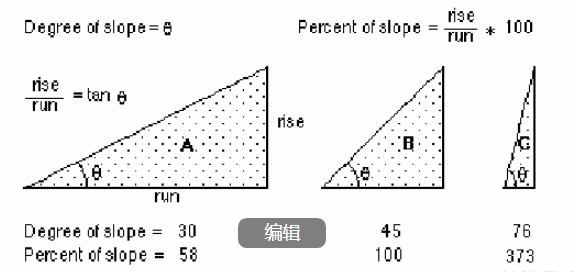

如果将高程增量百分比视为高程增量除以水平增量后再乘以 100，就可以更好地理解高程增量百分比。请考虑下面的三角形 B。当角度为 45 度时，高程增量等于水平增量，所以高程增量百分比为 100%。如三角形 C 所示，当坡度角接近直角（90 度）时，高程增量百分比开始接近无穷大。
图1
图2
DEM作为地理常用数据之一，它的数据组织格式即为连续地形高程值集合，通常我们也叫做地形网格数据。利用DEM生成与DEM同样大小的坡度图，需要满足以下几步：
一、分析软件下载和安装
下载地址： http://www.bigemap.com

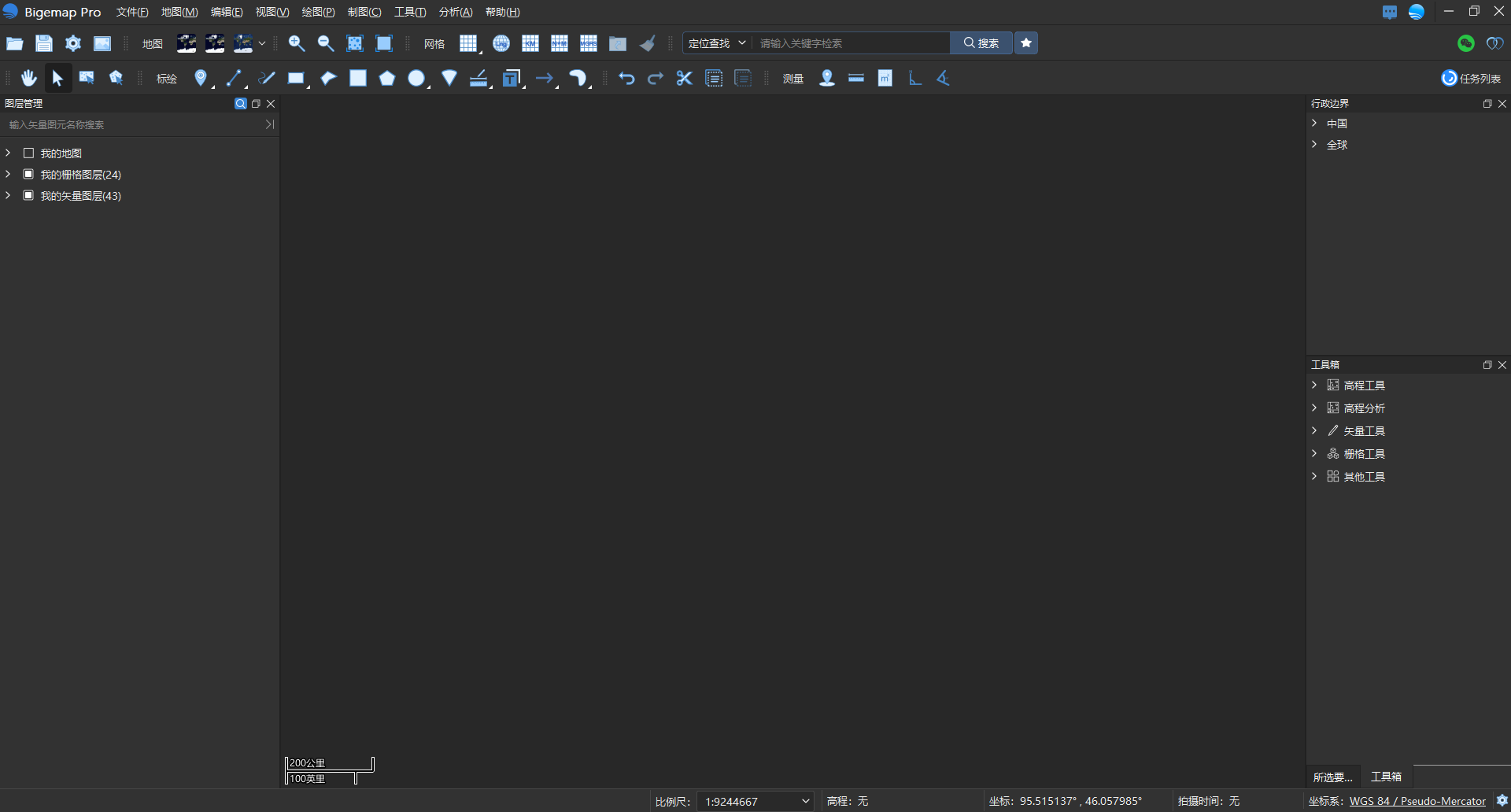

安装成功以后，如下图
二、获取任意位置的高程DEM数据
指着需要导出高程的位置，点击右键菜单，选择 【导出高程】
选择范围，在地图上款选导出的范围 ，也可以是其它方式的范围选择
输出结果
点击确定，拾取高程 结果如下图：
三、生成坡度图
打开坡度分析工具，如下图
选择高程导出的高程DEM 图层，
运行结束后，会生成一个新的坡度图层，如下图
从上图分析结果可以看出，最大坡度为75度

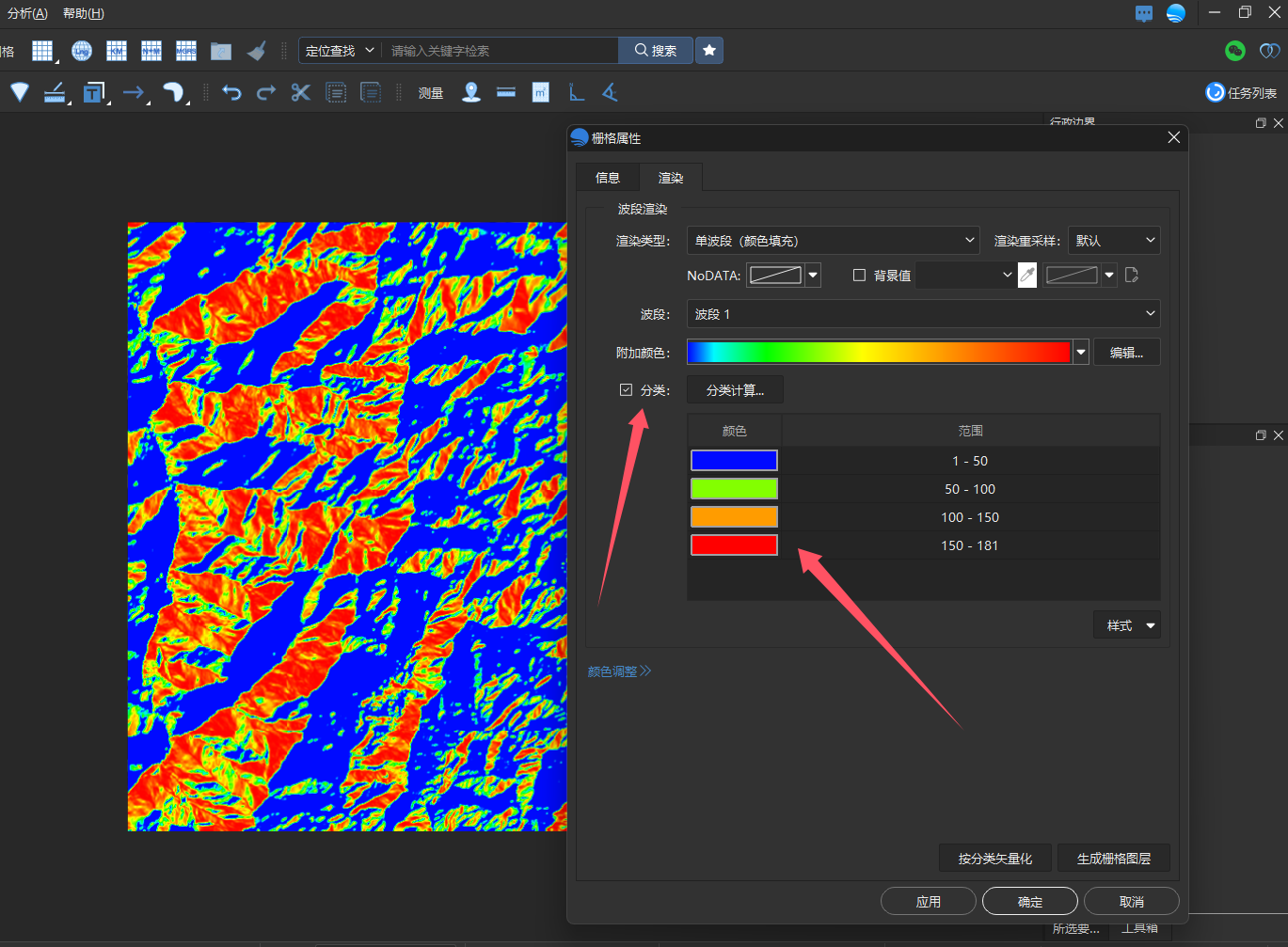

点开 属性里面的渲染，这里我们可以使用分类来计算，将计算的结果0-75度，分组显示，如下图：
这里设置为8组，每一组为一个区间，如下图，
分类之后，我们可以将分组作为 图例 插入到坡度图上
输出结果
点开 制图布局，然后插入图例，这里还可以插入标题，比例尺，指北针等等其它信息
四、生成坡向图
点开工具箱 里面的 坡向分析 如下图
选择刚才加载的高程数据，图层
然后点运行
运行之后会生成一个坡向文件，如下图
坡向图生成的结果
点开坡向文件的属性里面，选择渲染
坡向图生成的值范围是0-360度，可以对坡向分组设置 ，如下图
分组以后，可以在布局视图中，插入 分组图例
点卡视图布局
输出结果
这里可以插入标题，分组图例，比例尺 ，指北针等等 布局视图的空件
五、生成山体阴影

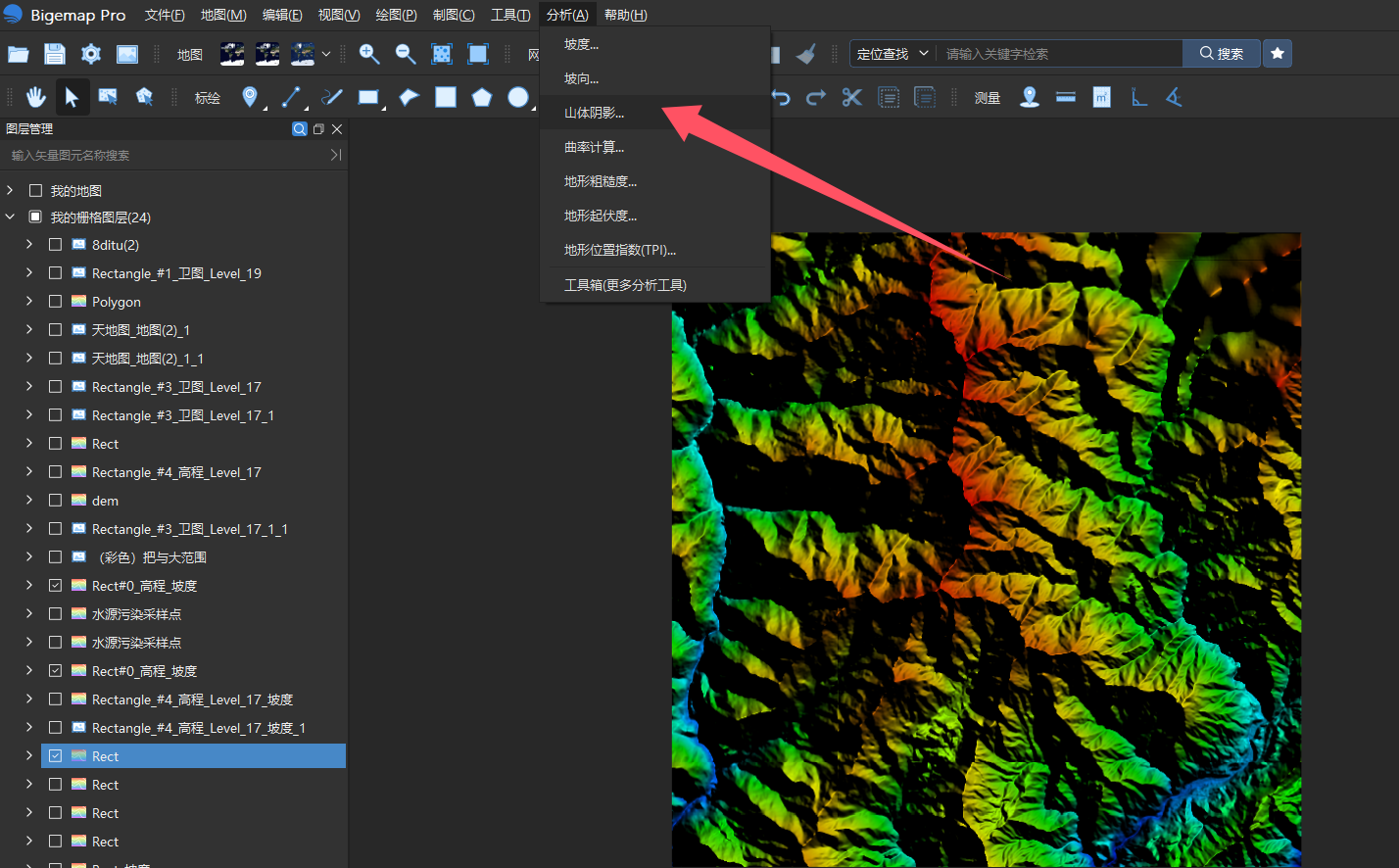

同理，在分析工具里面找到 山体阴影分析，打开
选择对应的DEM高程数据，然后其它项可以i默认，点击运行，如下图所示：

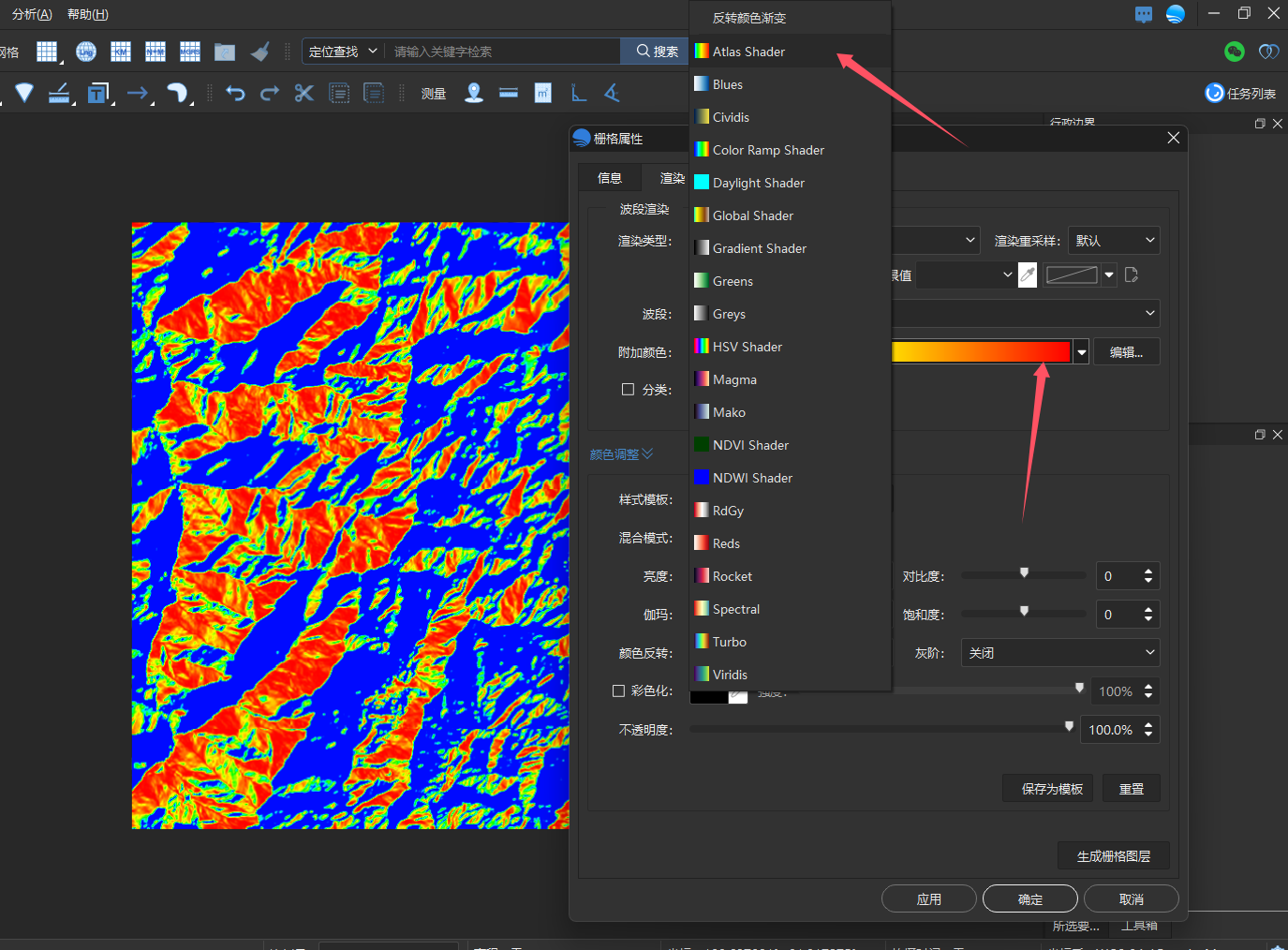

点开属性里面的 渲染，我们可以在这里修改山体阴影的颜色参数，来改变视觉效果，默认是黑白色的，如下图：
输出结果
同理，如同坡度坡向一样，也可以通过分组来设置分组显示，和图例显示，如下图：
六、生成等高线

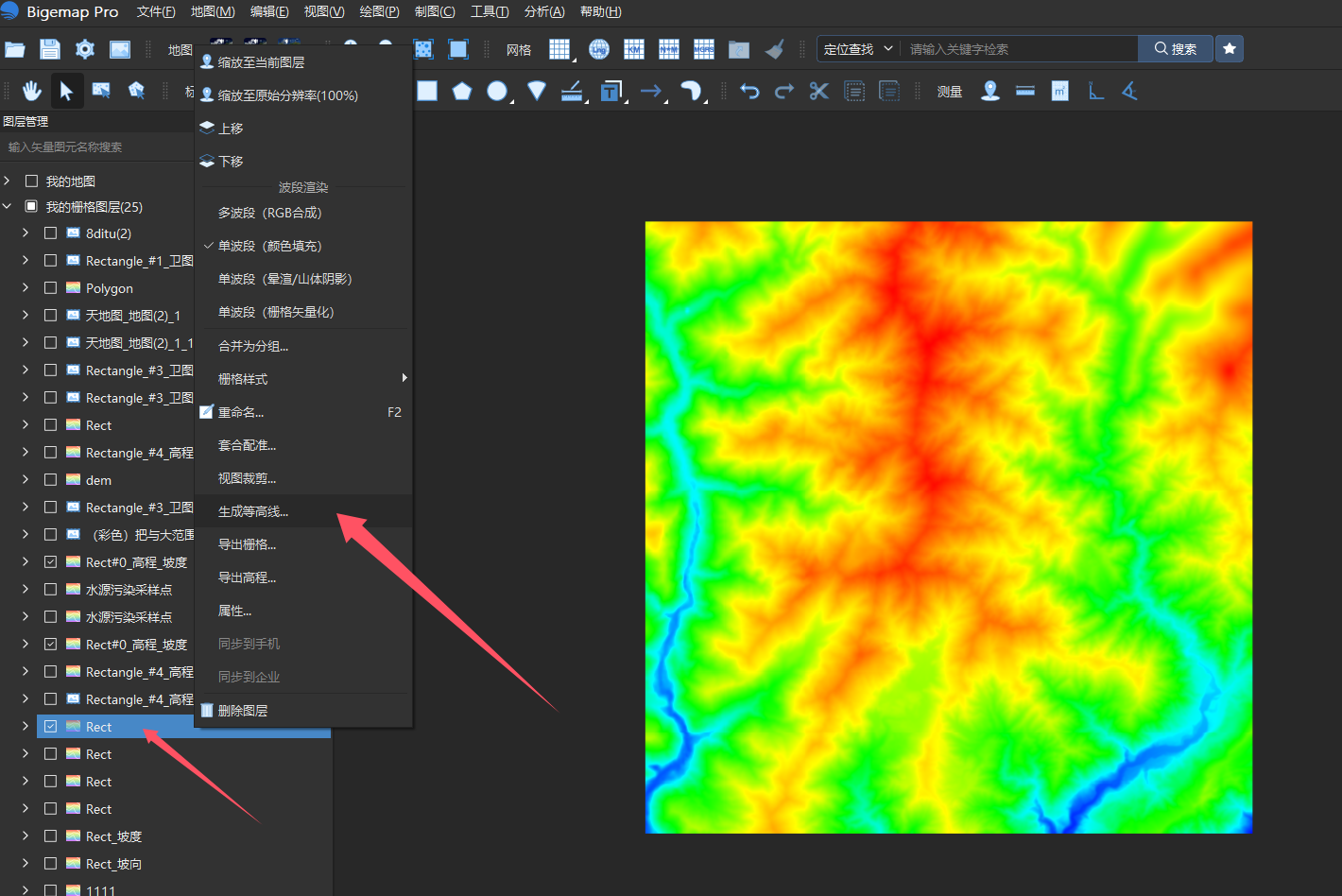

指着等高线右键菜单里面选择【生成等高线】，如下图：

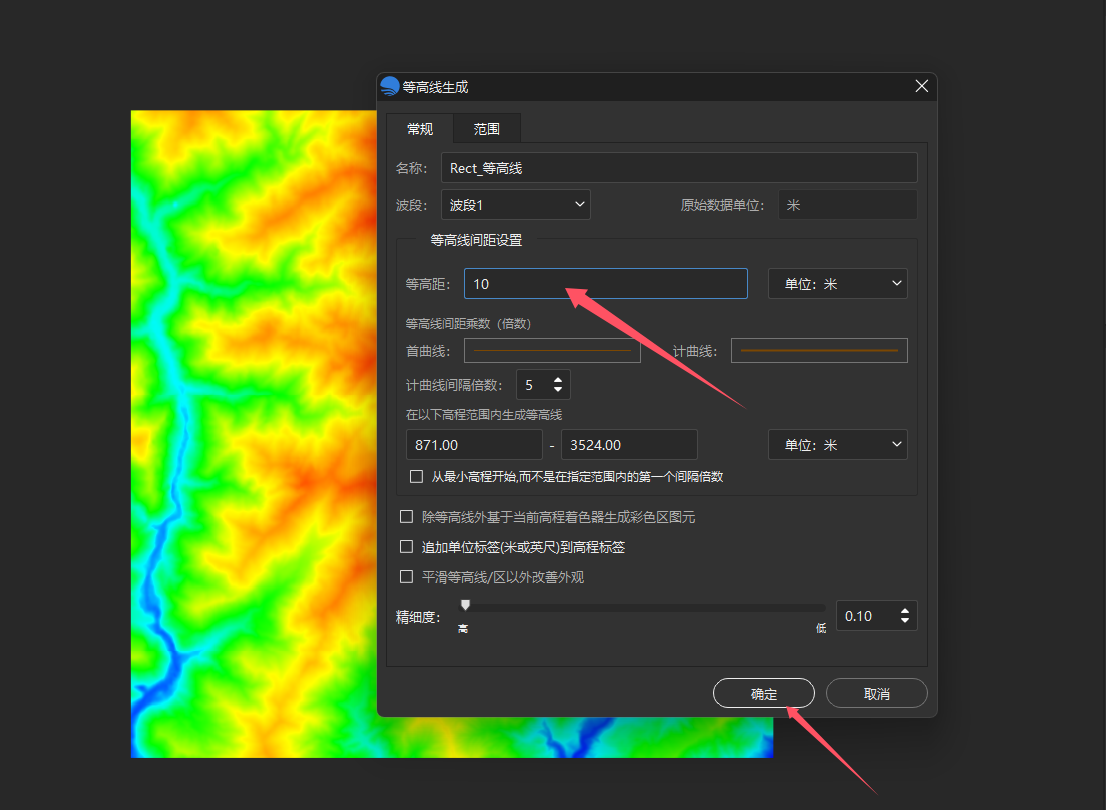

上图，设定等高距为10米，既是生成10米一根的等高线，点击确定，如下图

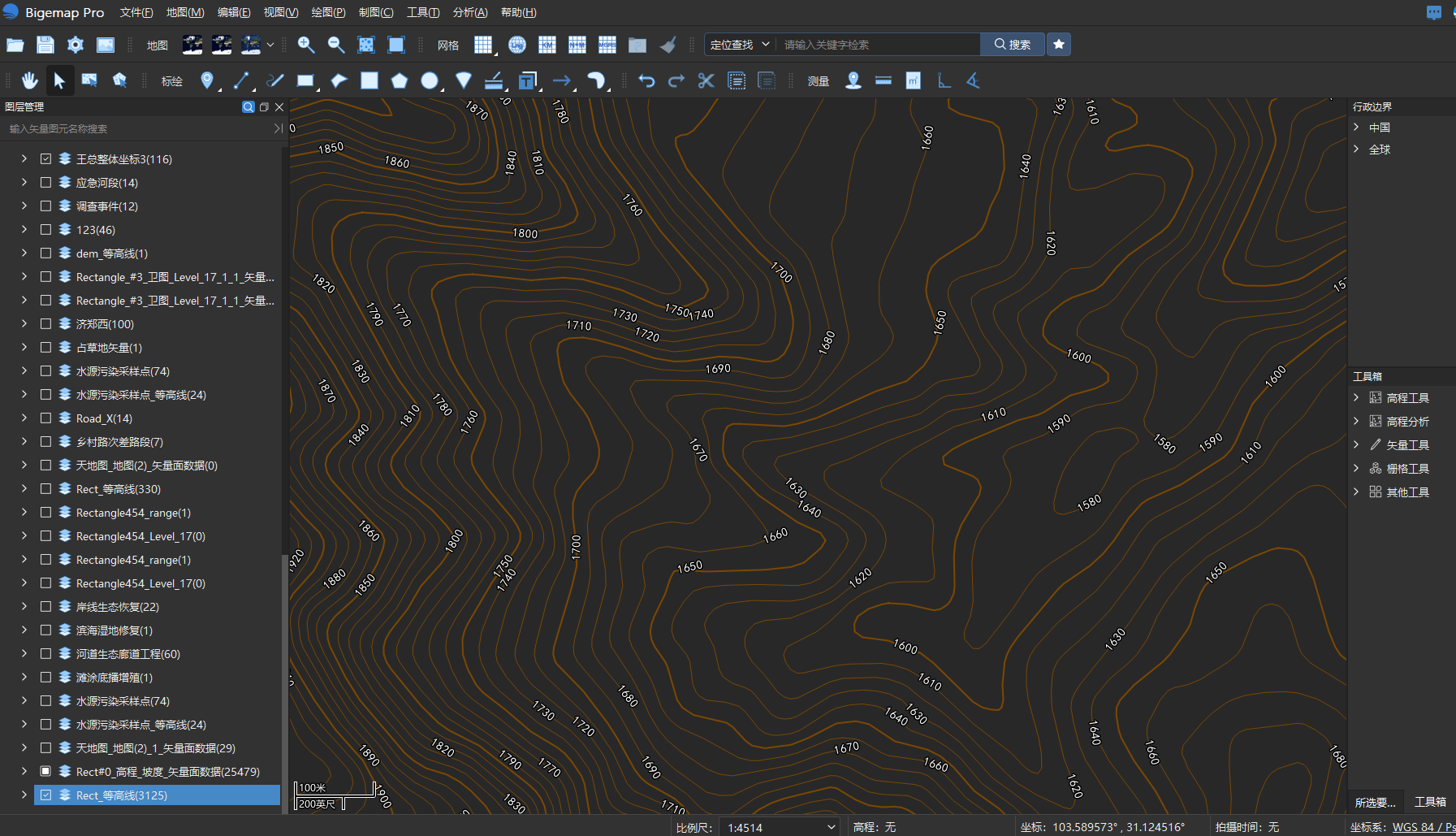

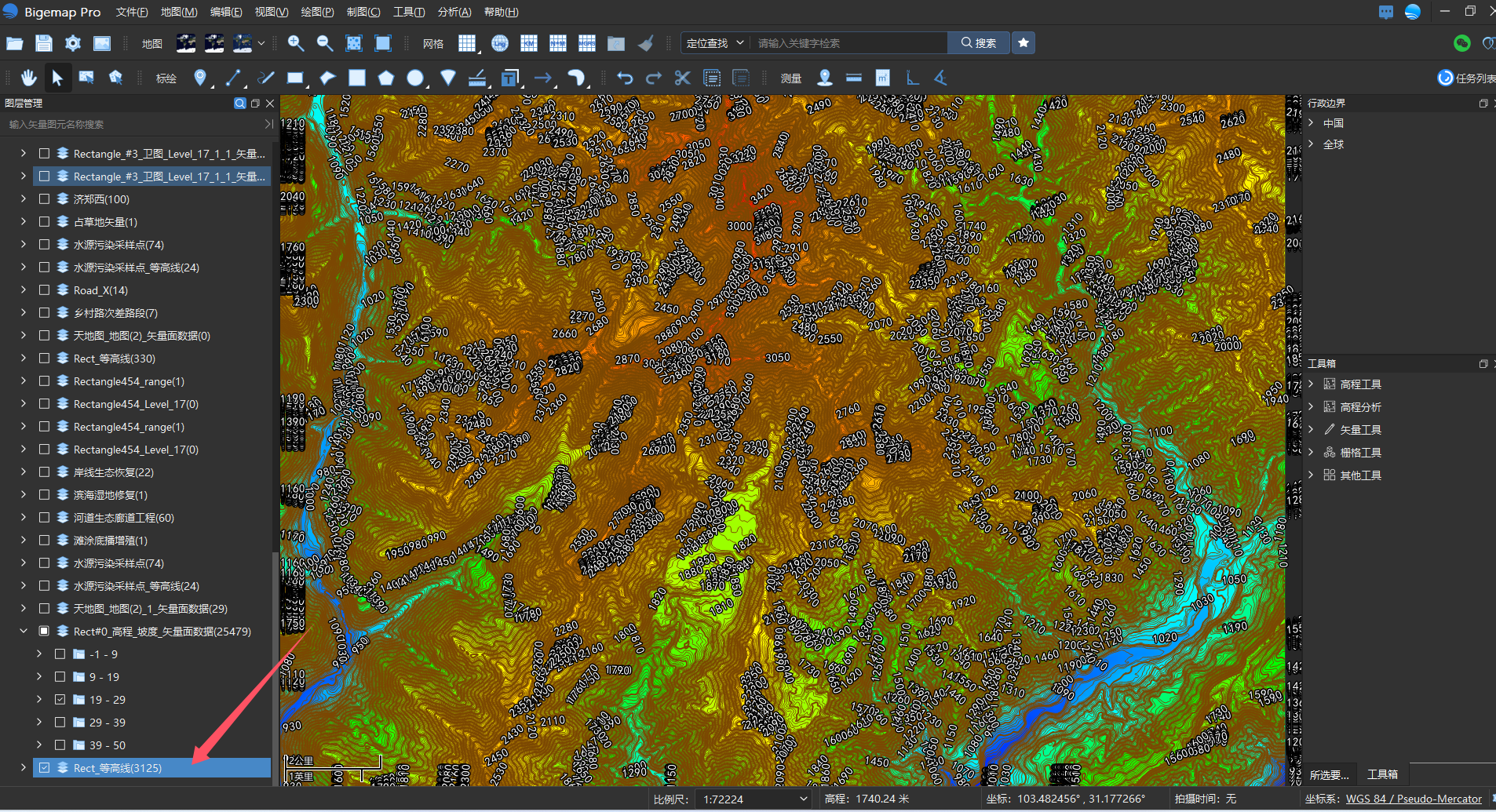

去掉DEM高程数据背景，然后放大看等高线，如下图：
输出结果

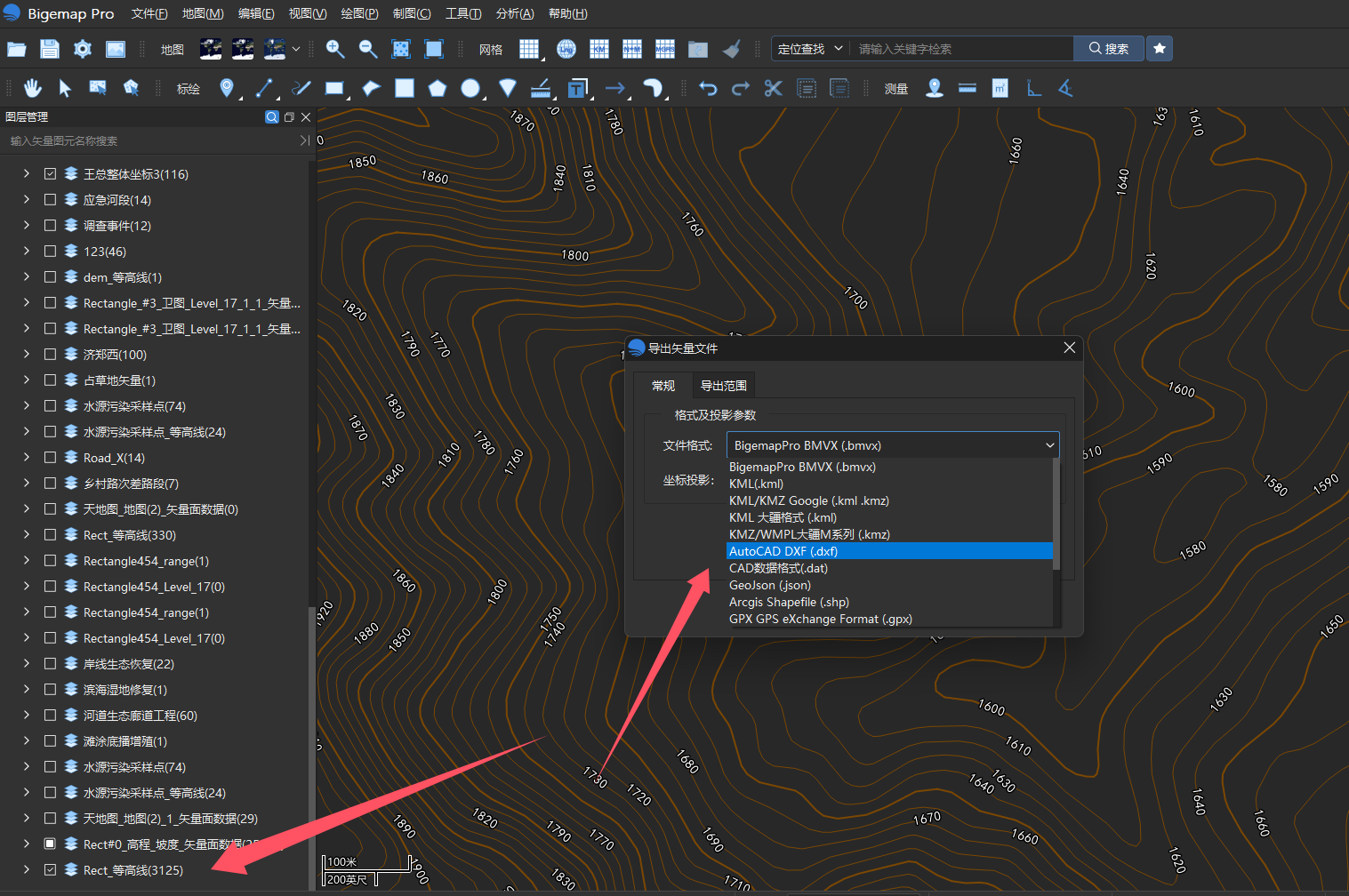

指着生成的等高线图层，右键菜单里面选择 【导出矢量】，可以将等高线保存为shp DWG kml 等等多种格式
