第三章 常用协议

一、TCP/UDP协议

1、传输层

​ 传输层协议接收来自应用层协议的数据，封装上相应的传输层头部，帮助其建立“端到端”（Port to Port）的连接。
​ 传输层的PDU被称为Segment（段）。

传输层协议：
TCP：一种面向连接的、可靠的传输层通信协议，由IETF的RFC 793定义。
UDP：一种简单的无连接的传输层协议，由IETF的RFC 768定义。

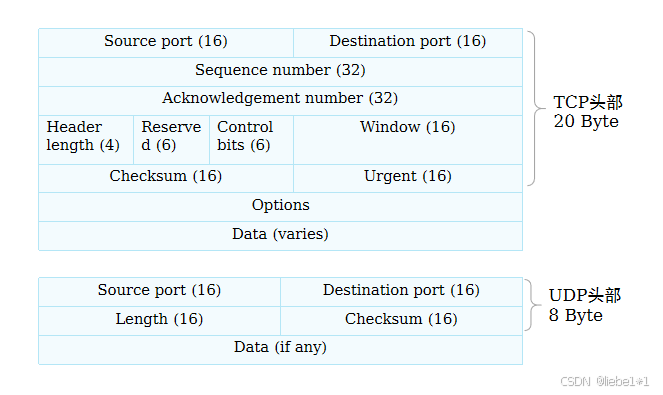

2、报文格式

（1）、TCP报文头部：

Source Port：源端口，标识哪个应用程序发送。长度为16比特。
Destination Port目：的端口，标识哪个应用程序接收。长度为16比特。
Sequence Number：序号字段。TCP链接中传输的数据流每个字节都编上一个序号。序号字段的值指的是本报文段所发送数据的第一个字节的序号。长度为32比特。
Acknowledgment Number：确认序列号，是期望收到对方下一个报文段数据的第1个字节的序号，即上次已成功接收到的数据段的最后一个字节数据的序号加1。只有Ack标识为1，此字段有效。长度为32比特。
Header Length：头部长度，指出TCP报文头部长度，以32比特（4字节）为计算单位。若无选项内容，则该字段为5，即头部为20字节。
Reserved：保留，必须填0。长度为6比特。
Control bits：控制位，包含FIN、ACK、SYN等标志位，代表不同状态下的TCP数据段。
Window：窗口TCP的流量控制，这个值表明当前接收端可接受的最大的数据总数（以字节为单位）。窗口最大为65535字节。长度为16比特。
Checksum：校验字段，是一个强制性的字段，由发端计算和存储，并由收端进行验证。在计算检验和时，要包括TCP头部和TCP数据，同时在TCP报文段的前面加上12字节的伪头部。长度为16比特。
Urgent:紧急指针，只有当URG标志置1时紧急指针才有效。TCP的紧急方式是发送端向另一端发送紧急数据的一种方式。紧急指针指出在本报文段中紧急数据共有多少个字节（紧急数据放在本报文段数据的最前面）。长度为16比特。
Options：选项字段（可选），长度为0-40字节。

（2）、UDP报文头部：

Source Port:源端口，标识哪个应用程序发送。长度为16比特。
Destination Port:目的端口，标识哪个应用程序接收。长度为16比特。
Length:该字段指定UDP报头和数据总共占用的长度。可能的最小长度是8字节，因为UDP报头已经占用了8字节。由于这个字段的存在，UDP报文总长不可能超过65535字节（包括8字节的报头，和65527字节的数据）。
Checksum:覆盖UDP头部和UDP数据的校验和，长度为16比特。

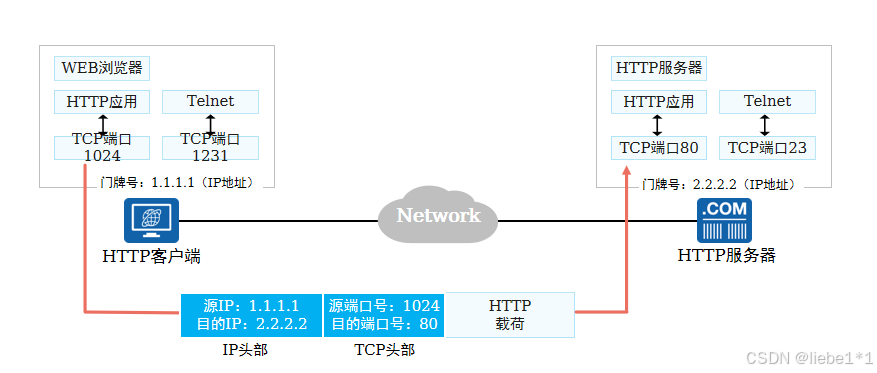

3、端口号

​ 客户端使用的源端口一般随机分配，目标端口则由服务器的应用指定；
​ 源端口号一般为系统中未使用的，且大于1023；
​ 目的端口号为服务端开启的应用（服务）所侦听的端口，如HTTP缺省使用80。

4、TCP的建立——三次握手

​ 任何基于TCP的应用，在发送数据之前，都需要由TCP进行“三次握手”建立连接。

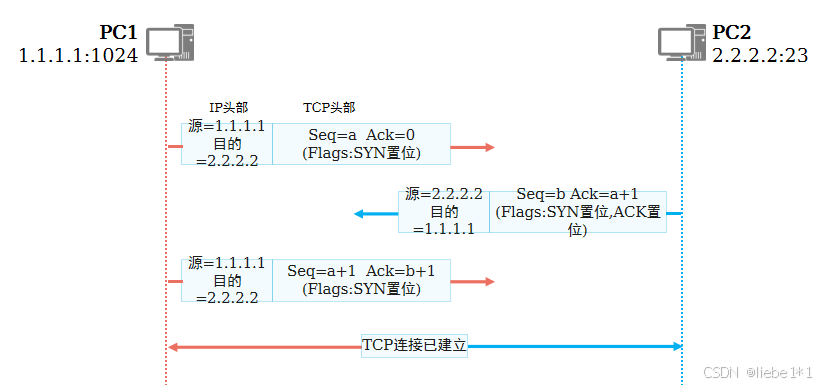

（1）、TCP连接建立的详细过程如下：

由TCP连接发起方（图中PC1），发送第一个SYN位置1的TCP报文。初始序列号a为一个随机生成的数字，因为没收到过来自PC2的任何报文，所以确认序列号为0 ；
接收方（图中PC2）接收到合法的SYN报文之后，回复一个SYN和ACK置1的TCP报文。初始序列号b为一个随机生成的数字，同时因为此报文是回复给PC1的报文，所以确认序列号为a+1；
PC1接收到PC2发送的SYN和ACK置位的TCP报文后，回复一个ACK置位的报文，此时序列号为a+1,确认序列号为b+1。PC2收到之后，TCP双向连接建立。

5、TCP的关闭——四次握手

​ 当数据传输完成，TCP需要通过“四次挥手”机制断开TCP连接，释放系统资源。

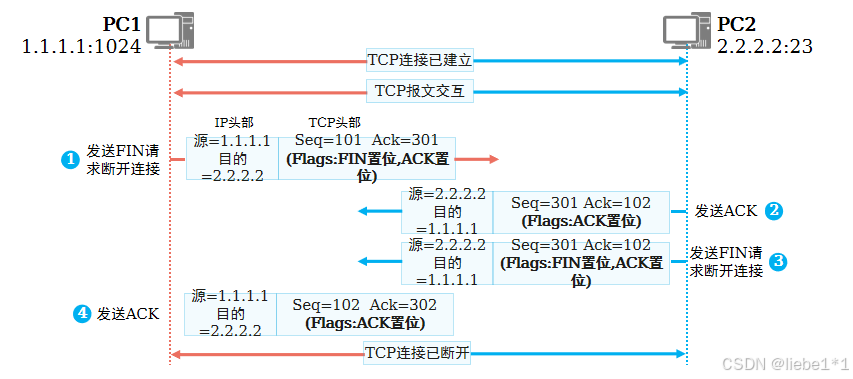

TCP支持全双工模式传输数据，这意味着同一时刻两个方向都可以进行数据的传输。在传输数据之前，TCP通过三次握手建立的实际上是两个方向的连接，因此在传输完毕后，两个方向的连接必须都关闭。如图所示：

1. 由PC1发出一个FIN字段置”1 ”的不带数据的TCP段；
2. PC2收到PC1发来的FIN置位的TCP报文后，会回复一个ACK置位的TCP报文。
3. 若PC2也没有需要发送的数据，则直接发送FIN置位的TCP报文。假设此时PC2还有数据要发送，那么当PC2发送完这些数据之后会发送一个FIN置位的TCP报文去关闭连接。
4. PC1收到FIN置位的TCP报文，回复ACK报文，TCP双向连接断开。

6、TCP的序列号与确认序列号

​ TCP使用序列号和确认序列号字段实现数据的可靠和有序传输。

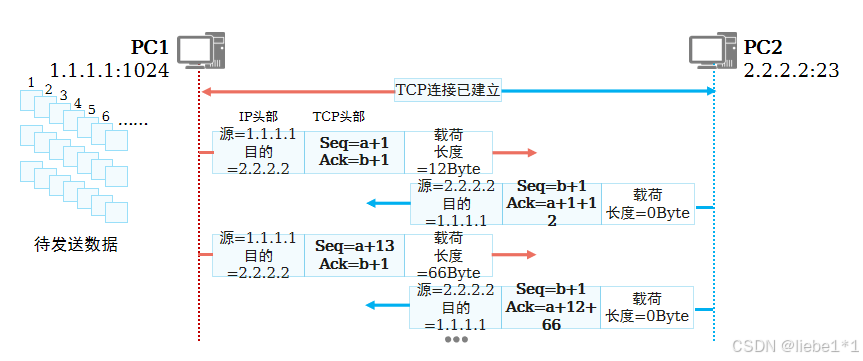

（1）、传输过程

假设PC1要给PC2发送一段数据，如下：

1. PC1将全部待TCP发送的数据按照字节为单位编上号。假设第一个字节的编号为“a+1”，第二个字节的序号为“a+2”，依次类推。
2. PC1会把每一段数据的第一个字节的编号作为序列号（Sequence number），然后将TCP报文发送出去。
3. PC2在收到PC1发送来的TCP报文后，需要给予确认同时请求下一段数据，如何确定下一段数据呢？序列号( a+1 )+载荷长度=下一段数据的第一个字节的序号（a+1+12）
4. PC1在收到PC2发送的TCP报文之后，发现确认序列号为“a+1+12” ，说明“a+1”到“a+12”这一段的数据已经被接受，需要从“a+1+12”开始发送。
   为了提升发送效率，也可以一次性发送多段数据，由接收方统一确认。

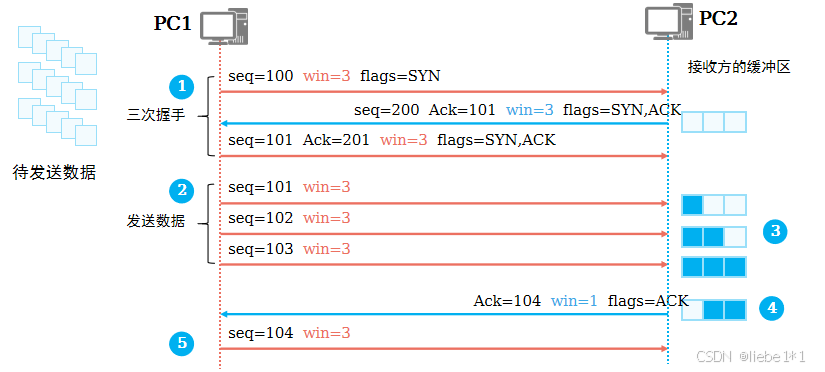

7、TCP的窗口滑动机制

​ TCP通过滑动窗口机制来控制数据的传输速率。

1. 在TCP三次握手建立连接时，双方都会通过Window字段告诉对方本端最大能够接受的字节数（也就是缓冲区大小）。
2. 连接建立成功之后，发送方会根据接受方宣告的Window大小发送相应字节数的数据。
3. 接受方接受到数据之后会放在缓冲区内，等待上层应用来取走缓冲的数据。若数据被上层取走，则相应的缓冲空间将被释放。
4. 接收方根据自身的缓存空间大小通告当前的可以接受的数据大小( Window )。
5. 发送方根据接收方当前的Window大小发送相应数量的数据。

二、ARP协议

​ 根据已知的IP地址解析获得其对应的MAC地址。

1、数据链路层

​ 数据链路层位于网络层和物理层之间，可以向网络层的IP、IPv6等协议提供服务。数据链路层的PDU被称为Frame（帧）。
​ 以太网（Ethernet）是最常见的数据链路层协议。

​ 数据链路层位于网络层和物理层之间：

1. 数据链路层向网络层提供“段内通信”。
2. 负责组帧、物理编址、差错控制等功能。
3. 常见的数据链路层协议有：以太网、PPPoE、PPP等。

2、以太网

​ 以太网是一种广播式数据链路层协议，支持多点接入。
​ 个人电脑的网络接口遵循的就是以太网标准。
​ 一般情况下，一个广播域对应着一个IP网段。

3、以太网MAC地址

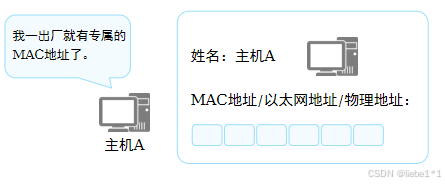

​ MAC (Media Access Control)地址在网络中唯一标识一个网卡，每个网卡都需要且会有唯一的一个MAC地址。
​ MAC用于在一个IP网段内，寻址找到具体的物理设备。
​ 工作在数据链路层的设备。例如以太网交换机，会维护一张MAC地址表，用于指导数据帧转发。

​ MAC地址由48比特（6个字节）长，12位的16进制数字组成。例如：48-A4-72-1C-8F-4F

4、工作原理

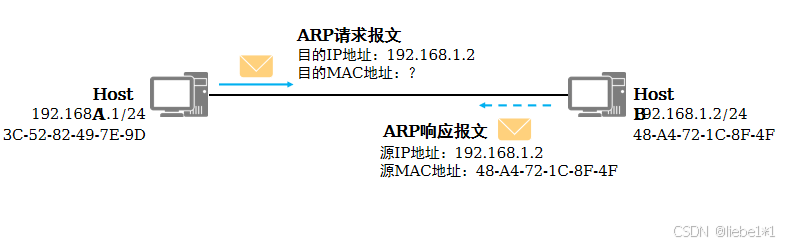

ARP（Address Resolution Protocol，地址解析协议）是一种用于在局域网中将 IP地址转换为对应的MAC地址 的网络协议。它的核心原理可以用一段清晰的文字来描述如下：

---

当一台设备（比如计算机A）想要和同一局域网内的另一台设备（计算机B）通信时，它必须知道目标设备的 物理地址（即MAC地址），因为数据链路层的数据帧是通过MAC地址进行传输的。虽然A知道B的IP地址，但它并不知道其MAC地址。

于是，A会发起一个 ARP请求：它向局域网内所有设备广播一条消息：“谁拥有IP地址 192.168.1.2？请把你的MAC地址告诉我！” 这个广播消息包含了A自己的IP地址和MAC地址。

局域网中所有的设备都会收到这条广播，但只有IP地址匹配的目标设备B会响应。B收到后，会向A发送一个 ARP应答 消息：“我是 192.168.1.2，我的MAC地址是 48-A4-72-1C-8F-4F。” 这个应答是以单播方式发送给A的。

同时，B也会在这个过程中学习到A的IP与MAC对应关系，并将其保存在自己的ARP缓存表中，以便后续通信使用。

A收到应答后，就把B的IP-MAC映射关系存储在本地的 ARP缓存表 中，有效期通常为几分钟。之后，A就可以用这个MAC地址封装以太网帧，直接向B发送数据了。

此后一段时间内，只要该条目未过期，A就不需要再次发送ARP请求，可以直接从缓存中查找MAC地址，提高通信效率。

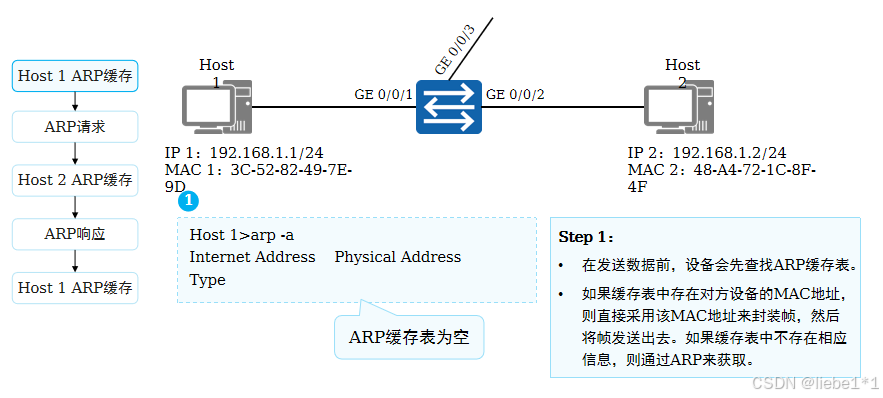

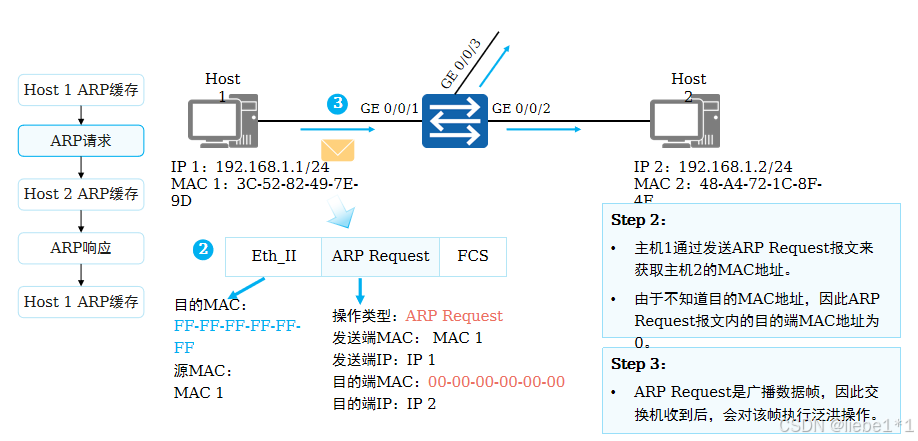

主机1的ARP缓存表中不存在主机2的MAC地址，所以主机1会发送ARP Request来获取目的MAC地址。
ARP Request报文封装在以太帧里。帧头中的源MAC地址为发送端主机1的MAC地址。此时，由于主机1不知道主机2的MAC地址，所以目的MAC地址为广播地址FF-FF-FF-FF-FF-FF。
ARP Request报文中包含发送端MAC地址、发送端IP地址、目的端MAC地址、目的端IP地址，其中目的端MAC地址的值为0。ARP Request报文会在整个网络上传播，该网络中所有主机包括网关都会接收到此ARP Request报文。

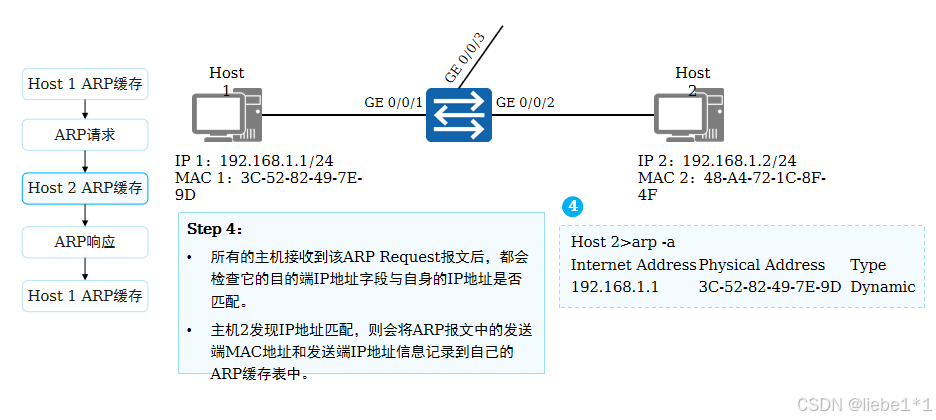

所有的主机接收到该ARP Request报文后，都会检查它的目的端IP地址字段与自身的IP地址是否匹配。如果不匹配，则该主机将不会响应该ARP Request报文。如果匹配，则该主机会将ARP请求报文中的发送端MAC地址和发送端IP地址信息记录到自己的ARP缓存表中，然后通过ARP Reply报文进行响应。

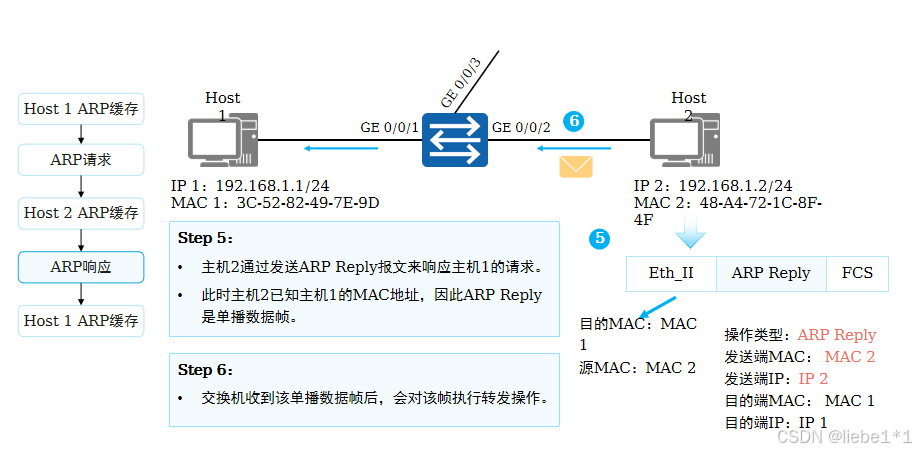

主机2会向主机1回应ARP Reply报文。
ARP Reply报文中的发送端IP地址是主机2自己的IP地址，目的端IP地址是主机1的IP地址，目的端MAC地址是主机1的MAC地址，发送端MAC地址是自己的MAC地址，同时操作类型被设置为Reply。
ARP Reply报文通过单播传送。

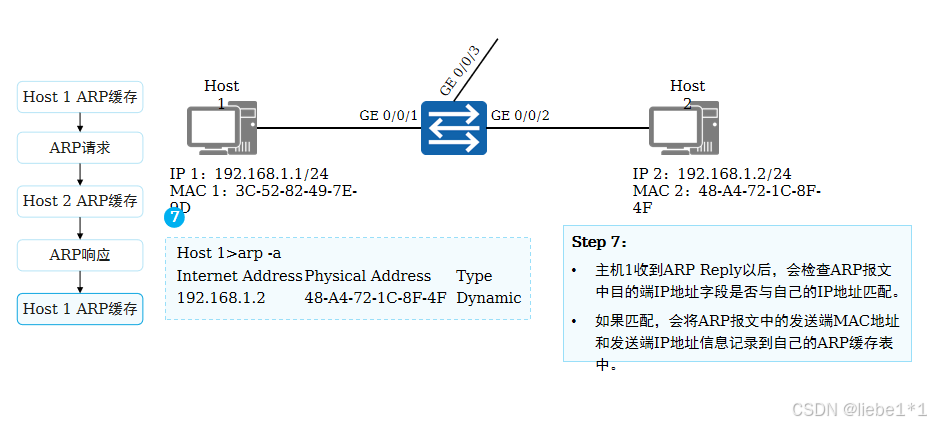

主机1收到ARP Reply以后，会检查ARP报文中目的端IP地址字段与自身的IP地址是否匹配。如果匹配，ARP报文中的发送端MAC地址和发送端IP地址会被记录到主机1的ARP缓存表中。

三、ICMP

1、定义

ICMP（Internet Control Message Protocol，互联网控制报文协议）是 TCP/IP 协议族中的一个 网络层协议，主要用于在 IP 网络中传递控制消息和错误报告。它不用于传输用户数据，而是帮助 IP 协议实现自我管理和诊断功能。

---

标准定义：

ICMP 是一种面向无连接的协议，用于在网络设备（如主机、路由器）之间传递关于网络通路状态、错误情况和诊断信息的消息。当 IP 数据包无法成功送达目标时，ICMP 会发送相应的错误报告回源主机。

2、作用

1. 错误报告
   • 当路由器或目标主机处理 IP 数据包失败时（如目标不可达、超时等），通过 ICMP 向源主机发送错误信息。
   • 例如：你 ping 一个不存在的地址，收到“Destination Unreachable”就是 ICMP 报文。
2. 网络诊断与测试
   • 常见工具如 ping 和 traceroute 都基于 ICMP 实现。
   • ping 使用 ICMP Echo Request 和 Echo Reply 来测试连通性和延迟。
   • traceroute 利用 ICMP 超时报文（Time Exceeded）来追踪数据包经过的路由路径。
3. 拥塞控制与重定向
   • 路由器可通过 ICMP 重定向消息通知主机使用更优路径。
   • 虽然现代网络中较少使用，但仍是协议的一部分。
