BPMN.js 与 LogicFlow 流程设计器核心技术解析与应用指南

本文旨在系统性地总结和对比两款主流的前端流程设计器框架：BPMN.js 和 LogicFlow。内容涵盖其核心架构、功能特性、扩展方式、应用场景，并探讨了在 AI 时代下工作流编辑器的发展趋势。

一、设计器概述与核心定位

BPMN.js
- 定位：一个专业的、遵循 BPMN 2.0 国际标准的业务流程建模与标注工具包。其目标是提供高精度、符合规范的流程图形化表示和编辑能力。
- 特点：功能强大、生态成熟、标准兼容性极佳。其架构基于 diagram-js 图形库，采用依赖注入（DI）和模块化设计，核心模块包括 BpmnModdle (数据模型)、ElementRegistry (元素注册表)、EventBus (事件总线)、CommandStack (命令栈) 等。
- 适用场景：需要与后端 BPMN 流程引擎（如 Flowable, Camunda, Activiti）深度集成、对流程规范性要求极高的企业级应用，如 ERP、OA 审批流、复杂业务流程自动化。
LogicFlow
- 定位：由滴滴开源的一款专注于业务自定义的流程图编辑框架。它更侧重于开发的友好性、灵活性和轻量级。
- 特点：易扩展、中文文档友好、API 设计更符合国内开发者习惯。基于 SVG，提供了丰富的自定义节点、边、插件机制，并内置了 React/Vue 组件化注册节点的扩展包。
- 适用场景：需要快速构建、高度定制化（如脑图、审批流、节点样式自由度高）的场景，对严格遵循 BPMN 规范要求不高的业务。

二、核心架构与设计原理

BPMN.js 底层架构 (MVVM 分层)
- Model 层 (数据模型)：由 BpmnModdle 管理，负责 BPMN XML 的解析与序列化，将 XML 转换为内部的 JSON 对象模型。
- View 层 (视图渲染)：由 diagram-js 的 Canvas 和 ElementRegistry 管理，负责将数据模型渲染为 SVG 图形。
- ViewModel 层 (逻辑控制)：由 EventBus、CommandStack 和各类服务模块（如 Modeling）构成，实现数据与视图的双向绑定和用户交互逻辑。
- 扩展机制：通过 additionalModules 参数注入自定义模块，可以覆盖或扩展默认的 Palette (工具栏)、ContextPad (右键菜单)、Renderer (渲染器)、PropertiesPanel (属性面板) 等。
LogicFlow 架构
- 核心思想与 BPMN.js 类似，也采用模块化和事件驱动架构，但 API 封装更简洁。
- 其强大之处在于提供了 ReactNode 和 VueNode 等扩展包，允许开发者直接使用 React/Vue 组件来定义节点的外观和交互，极大降低了自定义节点的开发成本。

三、核心功能与 API 对比

特性	BPMN.js	LogicFlow	说明
标准支持	BPMN 2.0 全支持	支持 BPMN 基础元素，可自定义扩展	BPMN.js 是标准的事实实现
基础操作	节点拖拽、连线、删除、撤销/重做	节点拖拽、连线、删除、撤销/重做	两者基础功能完备
自定义节点	需继承基础类，重写 `drawShape` 等方法	极其简单，可通过 React/Vue 组件定义	LogicFlow 在UI定制上优势明显
数据格式	BPMN XML	自定义 JSON	BPMN.js XML 可与引擎无缝对接
属性面板	强大但复杂，需扩展 `PropertiesProvider`	灵活，可完全自由开发	BPMN.js 属性面板与元模型强绑定
中文社区	文档以英文为主，社区问题解答较少	中文文档和社区活跃	LogicFlow 国内开发者更易上手

常用 API 举例：

BPMN.js: importXML(xml), saveXML(callback), get('elementRegistry').get(id), get('modeling').updateProperties(element, properties)
LogicFlow: render(data), getGraphRawData(), addNode(nodeConfig), on('event-name', callback)

四、自定义扩展实战

自定义 Palette (工具栏)
- 两者均需创建一个自定义模块，在 getPaletteEntries 方法中返回新的工具项定义，包括图标、组、点击/拖拽事件（触发 create.start）。
自定义 Renderer (渲染器)
- BPMN.js：继承 BaseRenderer，实现 canRender 和 drawShape 方法，使用 tiny-svg 绘制 SVG。
- LogicFlow：继承 HtmlNode 或 RectNode 等基础类，或直接使用 React 组件，重写 setHtml 或 getShape 方法。
自定义属性面板
- 这是一个前后端分离的模块。设计器通过事件监听获取选中的元素，然后将元素的业务属性发送给独立开发的 Vue/React 属性面板组件进行展示和编辑。编辑完成后，再通过 API（如 modeling.updateProperties）回写至图形模型。

五、与流程引擎集成

BPMN.js + Flowable/Camunda
- 前端使用 BPMN.js 设计流程，导出 BPMN 2.0 XML。
- 后端通过 Flowable 引擎的 API 部署此 XML，从而创建流程定义。
- 前端表单通常通过 JSON Schema 动态生成，表单数据与流程变量绑定。这是一种非常经典和成熟的集成模式。
LogicFlow + 自定义后端
- 前端使用 LogicFlow 设计流程，导出自定义的 JSON 数据。
- 后端需要自行解析和解释这个 JSON 结构，驱动流程的运转。这种方式更加灵活，但与标准引擎的耦合度低。

六、 AI 时代的流程编辑器：智能工作流与 AI Agent

传统的规则驱动工作流（如 BPMN）正在与 AI 技术融合，迈向智能化：

AI Workflow：
- 将大模型（LLM）作为一个或多个节点嵌入到流程中。例如，在审批流中加入“AI风险评估”节点，自动分析单据内容。
- 流程的设计可能部分由 AI 辅助生成，根据自然语言描述自动搭建流程草图。
AI Agent：
- 流程本身由一个自主的 AI Agent 来驱动和执行。Agent 可以根据目标动态决策下一步该执行哪个节点，甚至能动态调整流程本身，而不完全遵循预设路径。
- 平台如 Coze、Dify 正在实践这种模式，通过拖拽 LLM、代码函数、判断条件等节点来构建强大的 AI Agent。

未来趋势：流程编辑器将不再是纯手动的图形绘制工具，而是向着“人机协同”的智能编排平台演进，结合 RAG、Agent 技术，处理非结构化、不确定性的复杂任务。

七、总结与选型建议

维度	选择 BPMN.js	选择 LogicFlow
规范合规	必须严格遵循 BPMN 2.0 标准	无强制要求，或标准是次要因素
引擎集成	与 Flowable/Camunda 等标准引擎集成	后端引擎自主开发或需高度定制
开发资源	团队有精力钻研复杂架构和英文文档	希望快速上手、快速交付
定制化UI	需要定制，但愿意投入时间	需要深度、高效的个性化UI定制
项目类型	传统、复杂的企业级业务流程管理	轻量级审批、创新应用（如低代码平台）

最终建议：
对于需要强大、规范、与后端企业级流程引擎无缝集成的严肃业务场景，BPMN.js 是不二之选。对于追求开发效率、需要高度个性化定制、且业务流程逻辑相对自主可控的项目，LogicFlow 能带来更佳的开发体验和灵活性。在 AI 时代，两者都可作为基础可视化层，融入更智能的 AI Workflow 和 Agent 编排系统中。

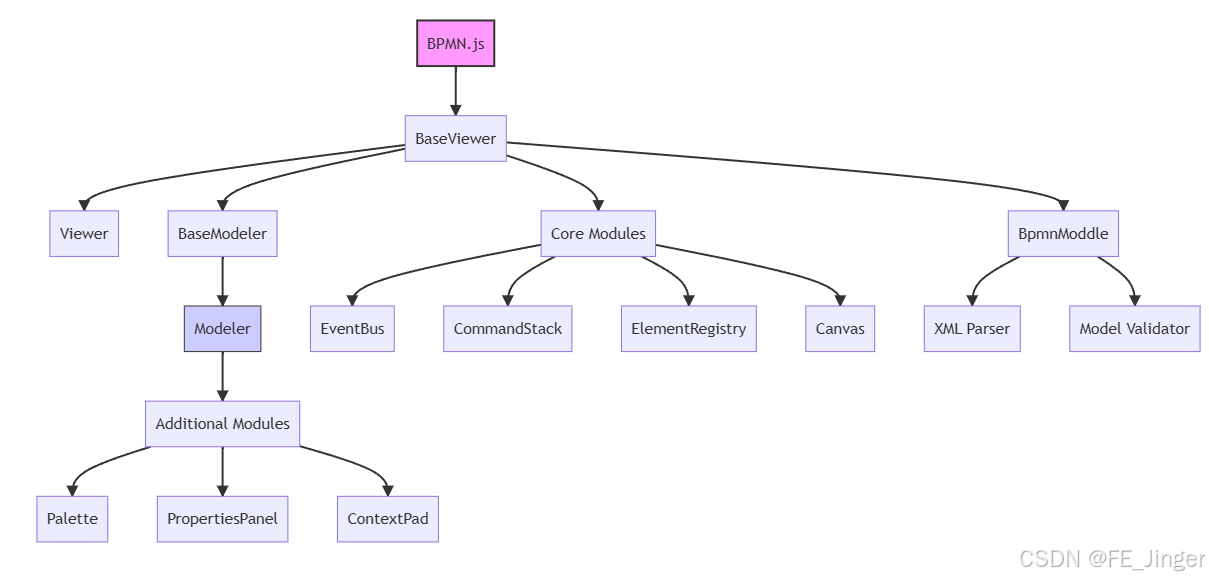

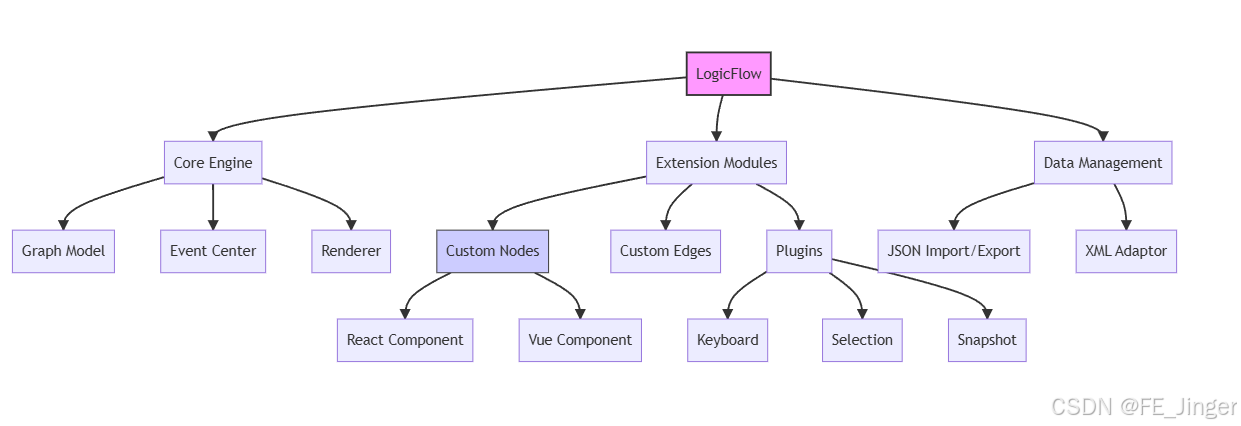

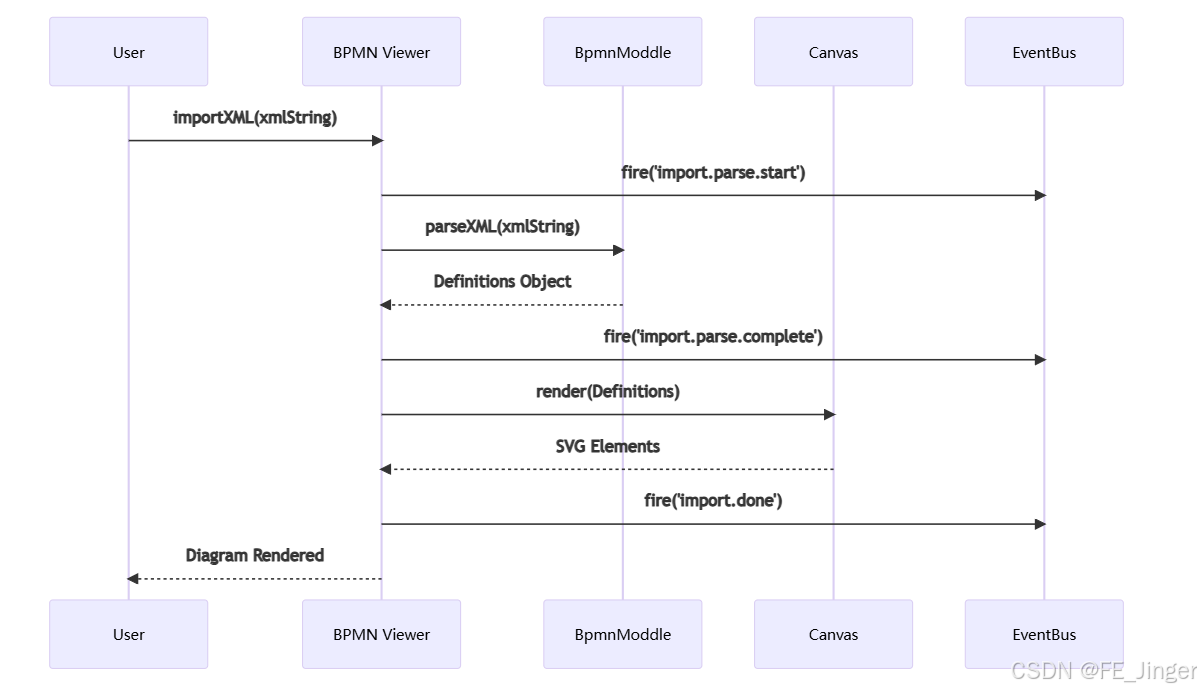

以下是关于 BPMN.js 和 LogicFlow 流程设计器的核心架构和扩展机制的 Mermaid 图表，这些图表基于您提供的技术细节和对比信息生成。这些图表将帮助可视化两者的设计原理和关键区别。
