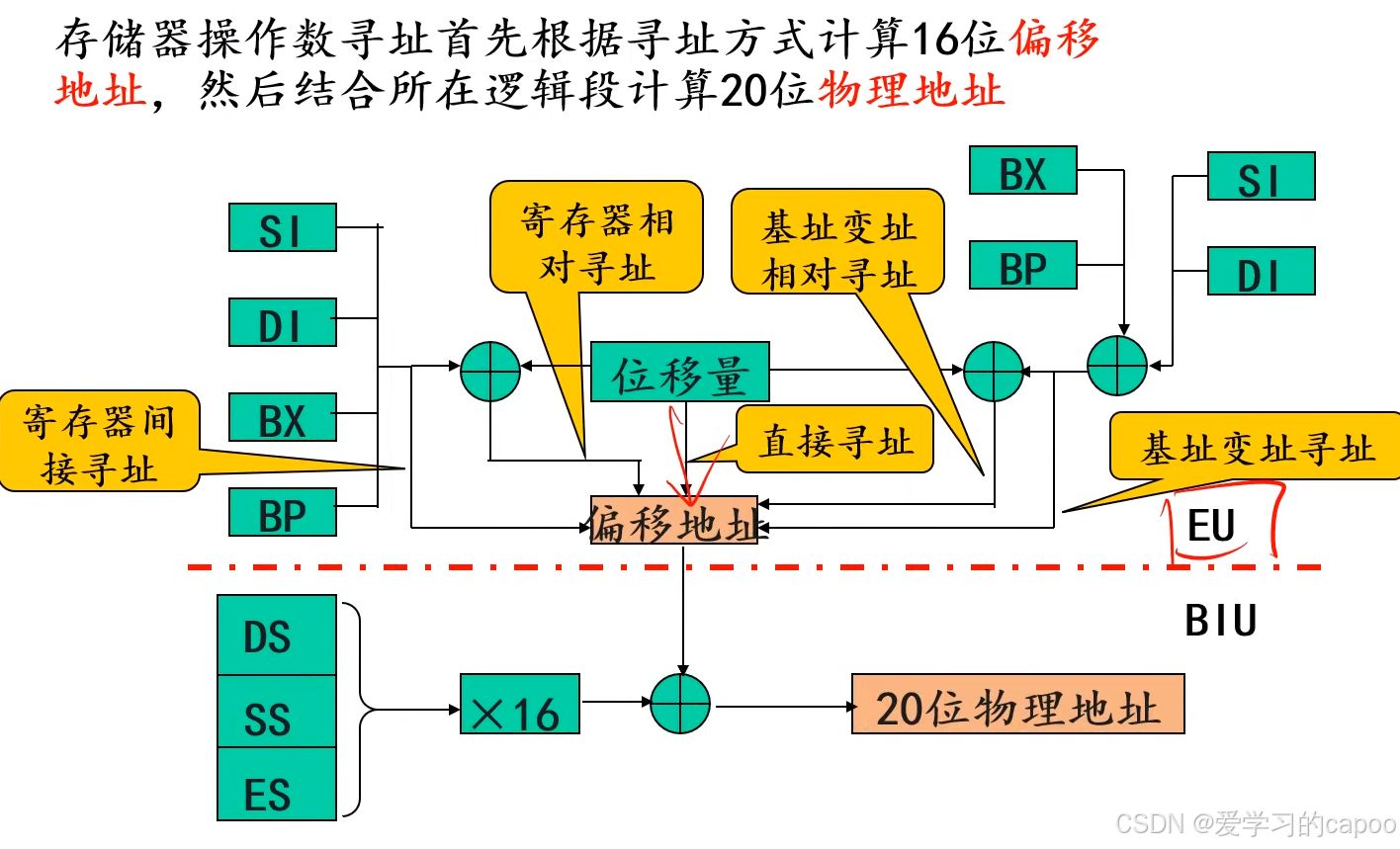

这张图展示了8086处理器中存储器操作数的寻址流程，核心是“先计算16位偏移地址，再结合逻辑段计算20位物理地址”，分为**执行单元（EU）和总线接口单元（BIU）**两部分：

一、执行单元（EU）：计算16位偏移地址

EU负责通过不同寻址方式生成操作数的偏移地址（16位），涉及以下寻址方式：

• 寄存器间接寻址：偏移地址由寄存器 SI、DI、BX、BP 直接提供。
• 寄存器相对寻址：偏移地址 = 「位移量」 + 寄存器（SI/DI/BX/BP 之一）的值。
• 直接寻址：偏移地址就是「位移量」本身（直接给出地址偏移）。
• 基址变址寻址：偏移地址 = 基址寄存器（BX 或 BP） + 变址寄存器（SI 或 DI）。
• 基址变址相对寻址：偏移地址 = 「位移量」 + 基址寄存器（BX 或 BP） + 变址寄存器（SI 或 DI）。

二、总线接口单元（BIU）：计算20位物理地址

8086的物理地址是20位（可寻址1MB空间），由段地址×16 + 偏移地址得到：

• 段地址来自段寄存器 DS（数据段）、SS（堆栈段）、ES（附加段）等；
• 段地址左移4位（即×16，等价于在十六进制下末尾加一个0），再与EU计算出的16位偏移地址相加，最终得到20位物理地址，用于访问实际存储器单元。

简言之，这张图完整呈现了8086从“寻址方式选择”到“物理地址生成”的存储器操作数寻址全过程，体现了EU和BIU的协同工作机制。
