使用IOT-Tree接入各种数据转BACnet模拟设备输出

news 2025/10/19 8:21:15

IOT-Tree Server是个开源物联网软件，可以作为组态软件成为自动化系统的上位软件。她提供了各种设备接入、数据组织管理、数据分享使用、消息流控制逻辑和人机交互多个方面的功能。当然，你也可以仅仅使用这个软件作为数据采集终端或边缘计算的软件。

这是IOT-Tree Server相关的系列文章，你可以参考其他文章更多了解IOT-Tree能给你带来的好处：

使用IOT-Tree Server通过PPI协议连接西门子PLC S7-200 Smart

使用IOT-Tree Server连接西门子PLC S7-300/1200/1500

使用IOT-Tree Server通过MC协议连接三菱Q系列PLC

使用IOT-Tree Server通过FINS协议连接欧姆龙CP2E-N系列PLC

系列文章还包含IOT-Tree完成一个具体项目的过程，非常详细，如下：

机房自动化监控手把手分享给你 - 10 项目完成总结

本文介绍的是使用IOT-Tree Server内部BACnet Device服务，支持项目数据通过BACnet模拟设备方式对外提供数据输出。这个功能和OPC UA Server类似——在工业现场运行IOT-Tree的嵌入式设备也可以作为BACnet网关使用。

1 BACnet介绍

BACnet基本概念
BACnet（Building Automation and Control Networks）是一种专为楼宇自动化和控制系统设计的通信协议标准，由ASHRAE（美国采暖、制冷与空调工程师协会）制定。其核心目标是实现不同厂商设备间的互操作性，支持暖通空调（HVAC）、照明、安防等系统的集成。

BACnet协议特点
开放性：协议标准公开，无需授权费用，鼓励多厂商兼容。
灵活性：支持多种物理层（如以太网、RS-485）和通信方式（IP或串行）。
对象模型：通过标准化对象（如Analog Input、Device）描述设备功能，便于数据交换。
服务功能：提供读/写属性、设备发现等标准化服务，简化系统集成。

BACnet网络架构
BACnet/IP：基于IP网络，适合现代楼宇的高带宽需求。
MS/TP（Master-Slave/Token Passing）：基于RS-485的低成本解决方案，适用于小型系统。
其他层：如LonTalk、Zigbee可选，但IP和MS/TP为主流。

典型应用场景
HVAC系统：实时监控温湿度、设备状态。
能源管理：集成电表、照明数据，优化能耗。
安防联动：与门禁、消防系统协同工作。

2 IOT-Tree对BACnet输出支持

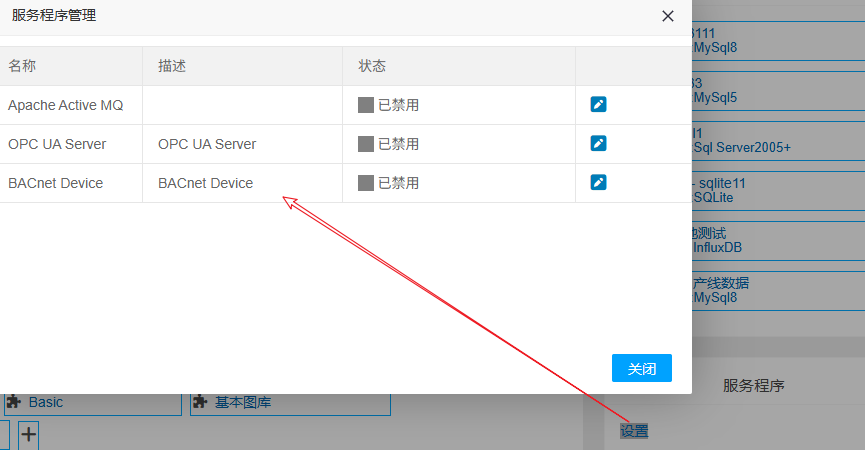

IOT-Tree Server直接提供对外BACnet设备模拟支持，通过内置BACnet Service方式提供。在IOT-Tree Server管理主界面中，点击"服务程序"的"设置”按钮，就可以在弹出对话框列中看到“BACnet Device”这个服务程序。你可以设置这个服务程序的参数或控制启动停止。如图：

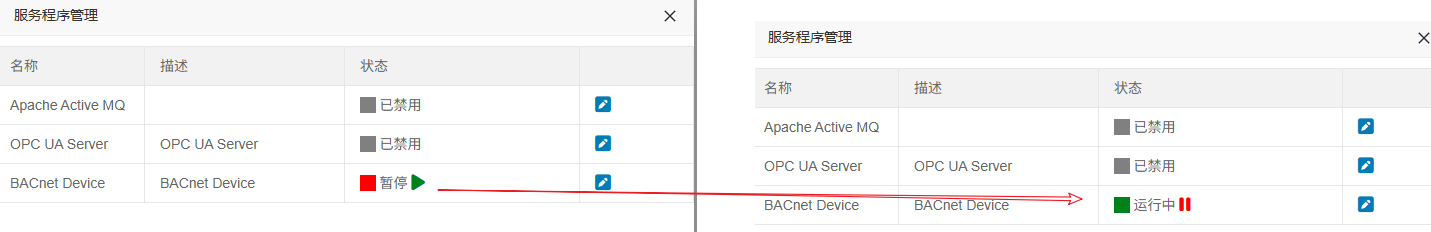

此服务可以对IOT-Tree Server中的一个或多个项目中的组织和数据进行BACnet设备方式的输出。可以为智能楼宇中使用其他工业通信标准的设备数据进行转换，直接通过提供BACnet接入上位系统支持。

3 设置BACnet Device

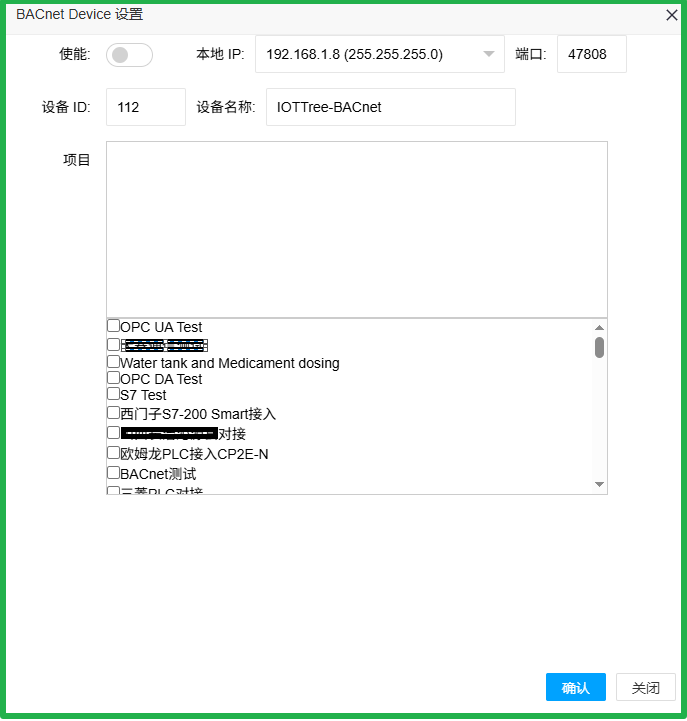

点击编辑按钮，弹出详细的参数设置界面：

缺省情况下，BACnet Device没有被使能，并且使用端口47808。你可以修改端口，选择BACnet Device使用的本地网络地址，起用BACnet Device。

BACnet设备id和数据节点内部id都是一个整数，你可以设置设备id和修改设备名称。

在对话框下方是本地IOT-Tree运行实例中的项目列表，你可以勾选需要对外提供BACnet访问的项目。

3.1 选择项目并且确定项目内部IID范围

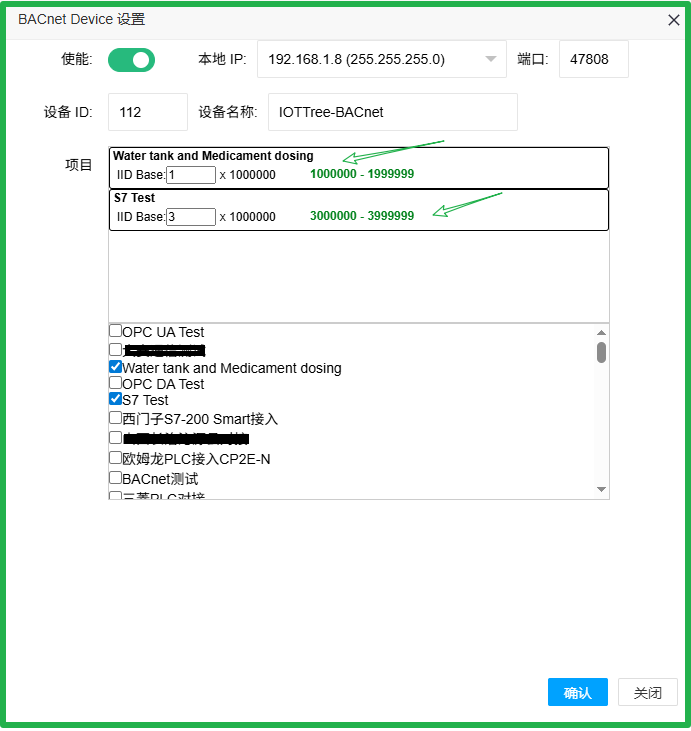

我们勾选一个或多个项目之后，可以看到需要设置每个项目内部IID范围，并且每个项目IID不能重复。

这是因为BACnet的设备要求内部每个数据节点都有整数唯一id，而我们一个IOT-Tree实例中有多个项目，并且输出到一个BACnet模拟设备中。因此，为了保证内部节点id唯一，IOT-Tree把每个项目使用的iid使用1000000为基数进行划分，只需要IID Base是个0-1000的整数且互不相同，那就可以保证输出的节点ID唯一。

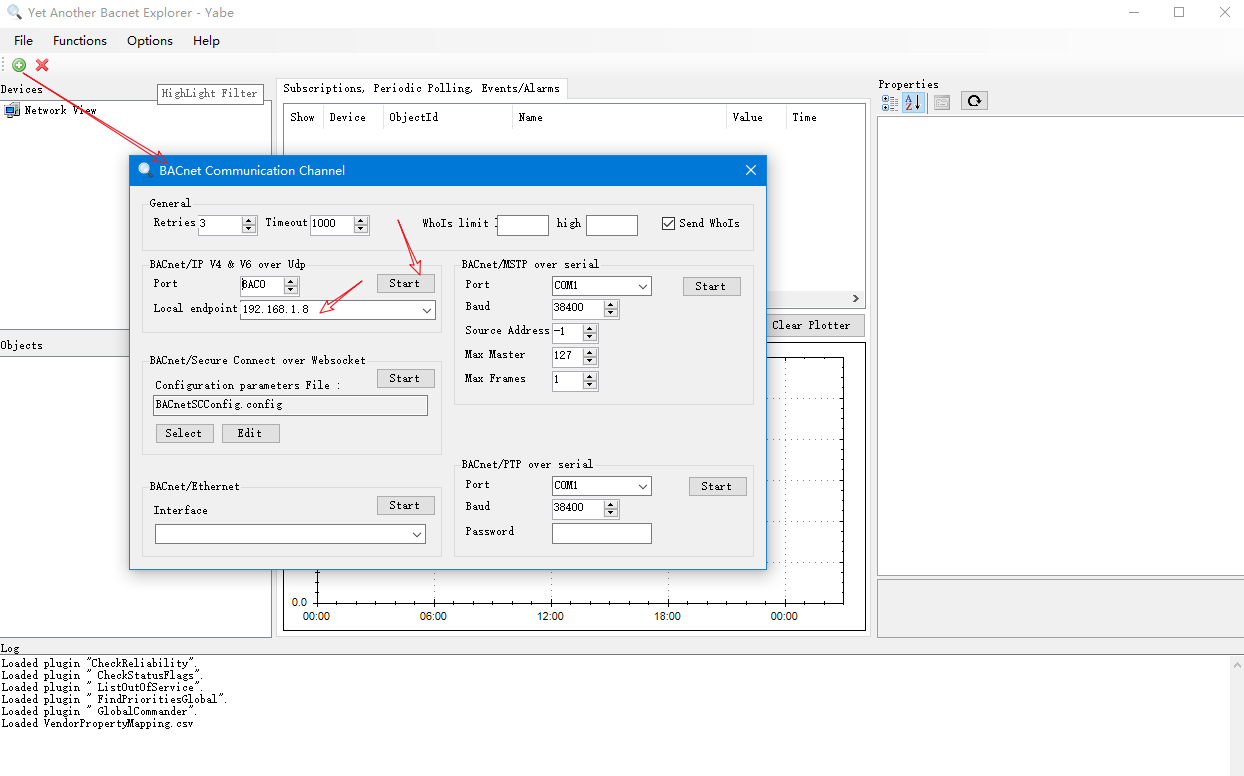

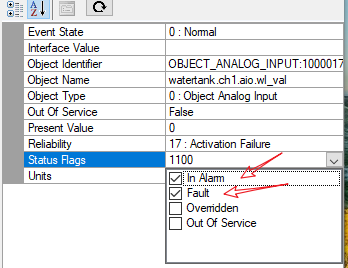

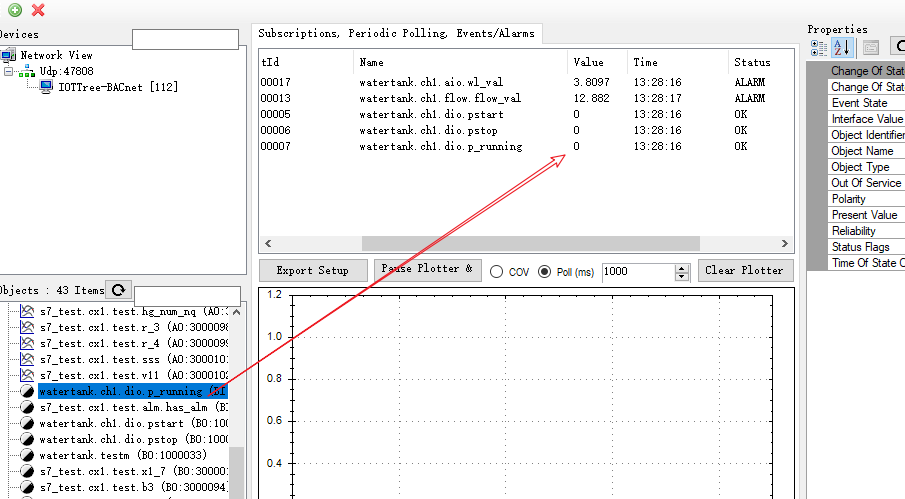

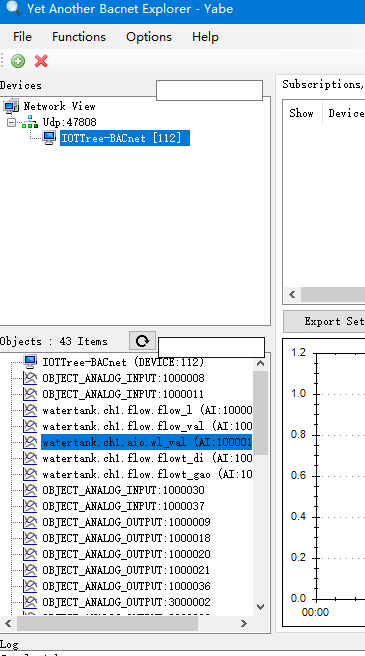

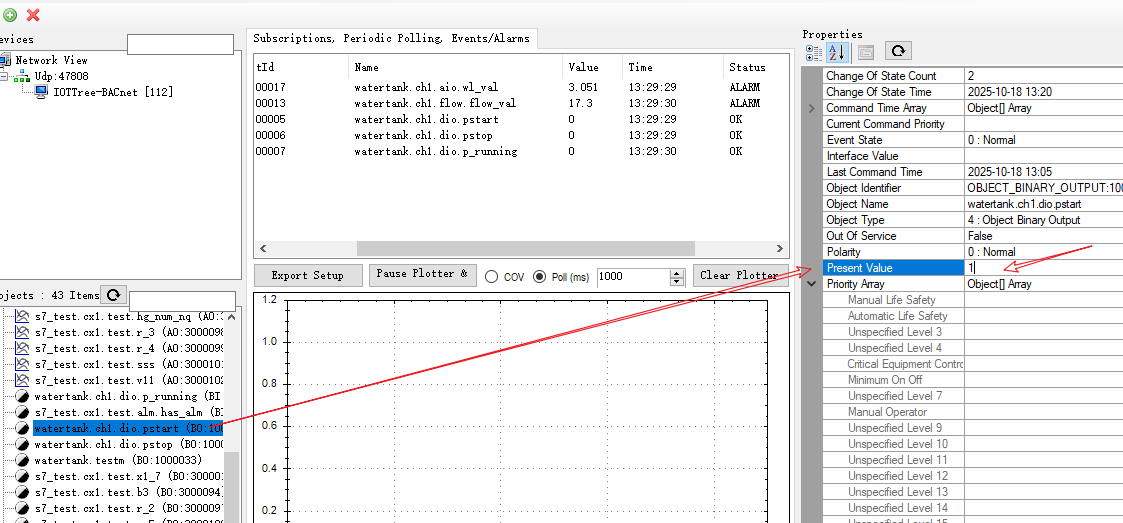

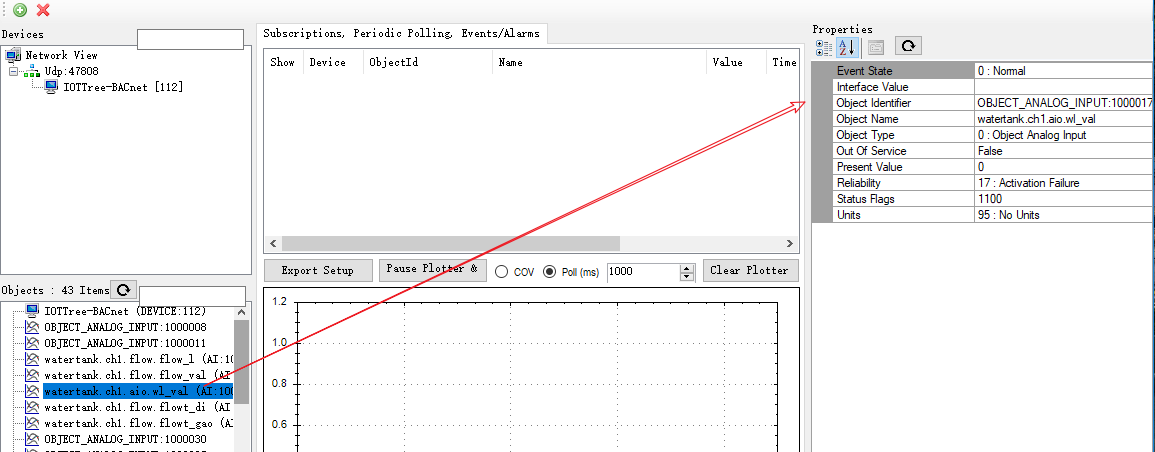

IOT-Tree内部每个标签也有一个项目内唯一整数id，只需要把项目内唯一id与这个IID Base相加，就是BACnet输出对应的节点id。
