VGW 技术解析：构建 Windows 平台的虚拟路由网关中枢
🖥️ VGW 技术解析：构建 Windows 平台的虚拟路由网关中枢
引用：
- VGW 虚拟路由器ARP剖析
- VGW 深度技术剖析：以太网桥接实现虚拟网络主机旁路由
- VGW在 Windows 平台上局域网就绪的旁路由器程序
- IPV4网络帧协议分片/组包处理代码实现
- VGW 虚拟网关用户手册 (PPP PRIVATE NETWORK 基础设施)
- OPENPPP2/README_CN.md: #附录3：Windows 平台软路由转发
摘要：在混合网络成为新常态的今天，PPP PRIVATE NETWORK™ 设计的VGW（虚拟网关）解决方案，成功打破了虚拟网络与物理局域网之间的壁垒。本文将深度剖析VGW的体系架构、设计哲学、工程实践及其在整个生态系统中的核心作用，通过可视化的图表与详实的讲解，为您揭示这一技术的非凡价值。
1. 🧠 引言：VGW的战略定位与核心价值
1.1 🌐 我们所处的网络困境
在数字化生存的今天，我们的网络环境正变得越来越复杂。一方面，个人用户拥有游戏主机、智能手机、智能电视、IoT设备等多种无法直接安装传统VNP客户端的设备；另一方面，企业则需要将本地数据中心、分支机构和多云环境整合成一张统一、安全的网络。传统的VNP解决方案如同一个个信息孤岛，仅能为安装它的单个设备提供连接，无法将网络能力辐射到整个局域网。
💡 痛点聚焦：您的PlayStation希望能畅玩海外游戏，公司的监控摄像头需要安全地接入云平台，但这些设备本身却无法运行VNP软件。这正是VGW所要解决的核心问题。
1.2 🎯 VGW的破局之道：网络能力的“民主化”
VGW，全称 PPP PRIVATE NETWORK LAN GATEWAY，是PPP PRIVATE NETWORK™ 生态系统中的一项战略性产品。它本质上是一个运行于Windows平台的软路由/虚拟网关，其设计的根本目的，是将一台普通的Windows计算机转化为连接物理局域网和PPP PRIVATE NETWORK虚拟以太网的战略枢纽。
它并非一个简单的端口转发工具，而是一个完整的、具备流量调度、协议转换、安全加密能力的网络中间件。通过VGW，任何一个支持网络连接的设备，都能间接地享受到PPP PRIVATE NETWORK提供的优质网络服务，实现了网络接入能力的“民主化”。

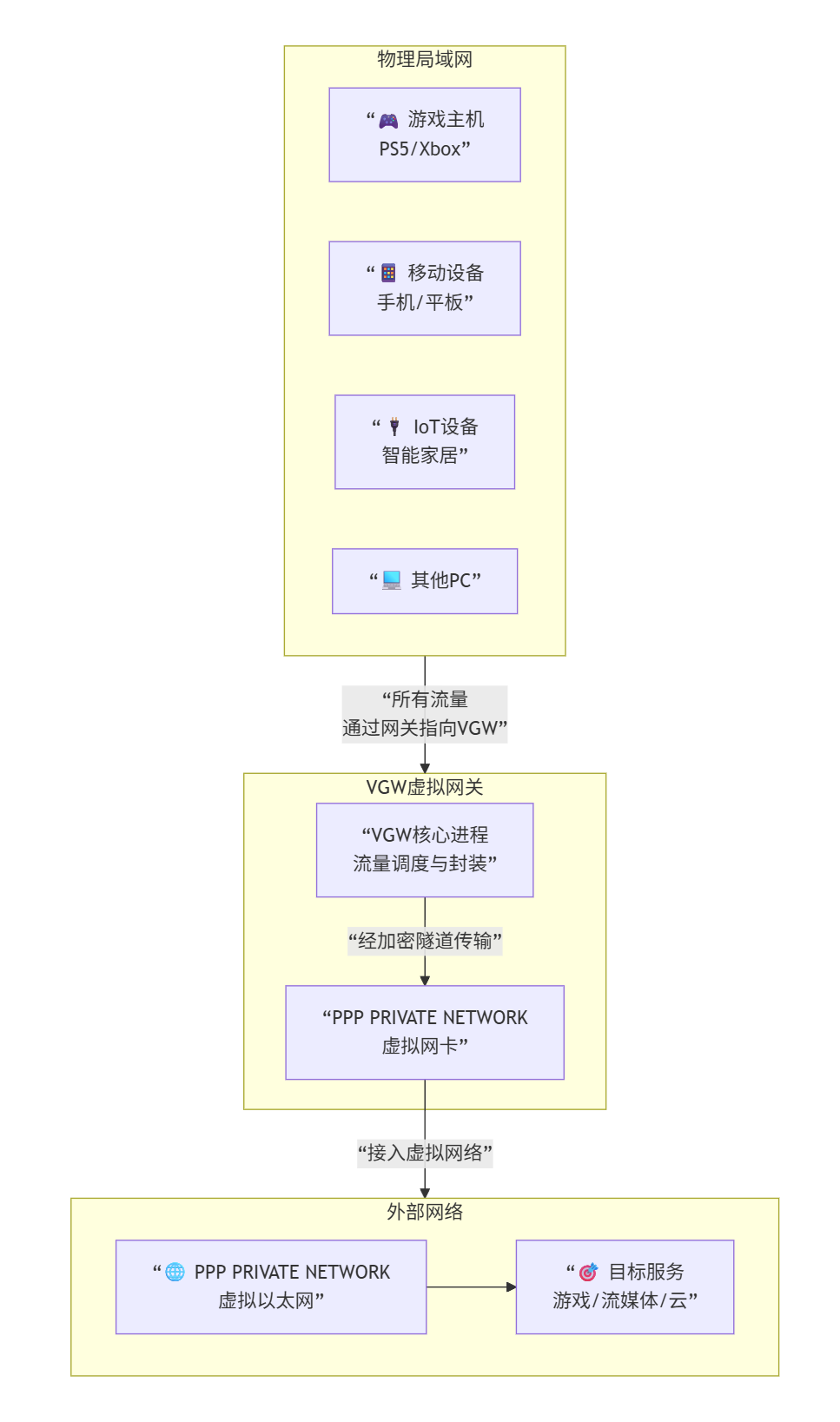

下面的图表清晰地展示了VGW在整个网络拓扑中所扮演的中枢角色：
如图所示：VGW作为网关，拦截了局域网内所有设备的流量，并将其通过PPP PRIVATE NETWORK的加密隧道转发至目标网络，从而实现了全网设备的透明代理。
2. ⚙️ 设计哲学：PPP PRIVATE NETWORK为何要创造VGW？
2.1 🚀 解决“最后一公里”的接入难题
PPP PRIVATE NETWORK的核心业务是提供高质量、安全的虚拟以太网接入服务。然而，如果服务只能局限于PC端，其价值将大打折扣。VGW的诞生，正是为了打通网络服务的“最后一公里”，将优质网络从单一的PC端点，扩展至用户拥有的整个网络环境。
- 游戏主机场景：为PS5、Xbox、Switch等设备提供低延迟、高稳定的联机通道，轻松访问海外游戏服务器。
- 移动与IoT场景：让智能手机、智能电视、NAS等设备安全地接入虚拟网络，享受更丰富的流媒体内容或更安全的远程访问。
- 企业混合云场景：以极低的成本，将小型办公室或分支机构的整个局域网，与总部或云上的虚拟私有云（VPC）无缝连接。
2.2 🛠️ 践行“技术普惠”的产品理念
传统上，实现上述网络桥接功能需要专业的网络设备（如支持特定固件的路由器）或深厚的网络知识（如配置iptables, route等）。PPP PRIVATE NETWORK通过VGW，将这一复杂技术封装成一个开箱即用的简易工具。
VGW的设计理念体现了三大原则：
- 简洁性：用户无需理解复杂的路由协议，只需执行一个简单的命令行，即可完成所有配置。
- 普适性：基于最普及的Windows平台，最大限度降低了用户的使用门槛。
- 高性能：底层采用C/C++等高效语言开发，并集成专有的加速技术，确保转发效率。
2.3 🔒 构建端到端的安全体系
在网络威胁日益严重的今天，安全不再是可选项，而是必需品。VGW并非创建一个开放的网络桥梁，而是构建了一个受控的、加密的安全通道。它继承了PPP PRIVATE NETWORK端到端的安全加密特性，确保从局域网设备发出的数据，自VGW起就受到高级别的安全保护，防止数据在传输过程中被窃取或篡改。
3. 🏗️ 体系架构深度剖析：VGW如何工作？
要理解VGW的强大能力，我们必须深入其内部架构。VGW并非一个单一的程序，而是一个由多个协同工作的逻辑层构成的精密系统。
3.1 📦 整体架构与数据流

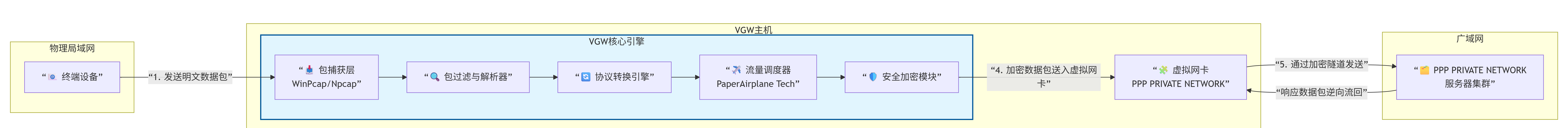

下图描绘了VGW的核心架构模型及数据包在其内部的生命周期：
3.2 🔧 核心组件详解
3.2.1 📥 包捕获层 (Packet Capture Layer)
- 功能：这是VGW的数据入口。它利用WinPcap或Npcap驱动程序，以旁路模式直接从网络接口卡（NIC）捕获流经主机的所有数据包，而无需修改操作系统原有的IP栈。
- 工程实践：之所以推荐Npcap，是因为它作为WinPcap的现代化分支，支持NDIS 6.x驱动模型，具有更好的性能、更强的安全性（如防止蓝屏攻击）并支持Loopback数据包捕获。
- 命令示例：此层由安装脚本
Install_WinPcap.bat或直接执行npcap-1.60.exe进行部署。
3.2.2 🔍 包过滤与解析器 (Packet Filter & Parser)
- 功能：对捕获到的原始数据包进行初步筛选，剔除不必要处理的包（如ARP广播、组播包等），并对需要处理的IP包进行解包，提取出五元组（源IP、目标IP、源端口、目标端口、协议） 等关键信息。
- 工程实践：此模块实现了高效的匹配算法，快速决定数据包的命运（转发或丢弃），极大减轻了后续处理单元的压力。
3.2.3 🔄 协议转换引擎 (Protocol Translation Engine)
- 功能：这是VGW的“魔法”核心。它将被捕获的、目标为外部网络的IP数据包，进行协议重组和封装，使其能够被PPP PRIVATE NETWORK的虚拟网卡所接收和处理。
- 类比理解：它就像一个国际快递的中转站，将本地包裹（原始数据包）重新打包成一个符合国际运输标准的新包裹（PPN可识别的数据包），并贴上新的面单。
3.2.4 ✈️ 流量调度器与加速模块 (Traffic Scheduler & Accelerator)
- 功能：VGW的灵魂所在，集成了PPP PRIVATE NETWORK独有的 PaperAirplane技术。它根据目标地址、当前链路质量、负载情况等因素，智能地为数据包选择最优的传输路径。
- 工程实践：此模块采用全协程+多线程混合架构。协程负责处理海量的I/O操作，实现高并发；而独立的工作线程负责计算密集型的加密和封装任务。这种架构确保了在I7-6700HQ级别的CPU上能实现超过1Gbps的吞吐量。
3.2.5 🛡️ 安全加密模块 (Security & Encryption Module)
- 功能：在将数据包送入虚拟网卡前，对其进行端到端的加密。这确保了即使数据包在公共互联网上传输，其内容也是安全的。
- 工程实践：采用业界标准的强加密算法（如AES-256），并结合动态密钥轮换机制，提供前向保密性，最大限度地保护用户隐私。
4. 🚀 工程实践：从配置到最佳实践
4.1 📋 部署流程一览

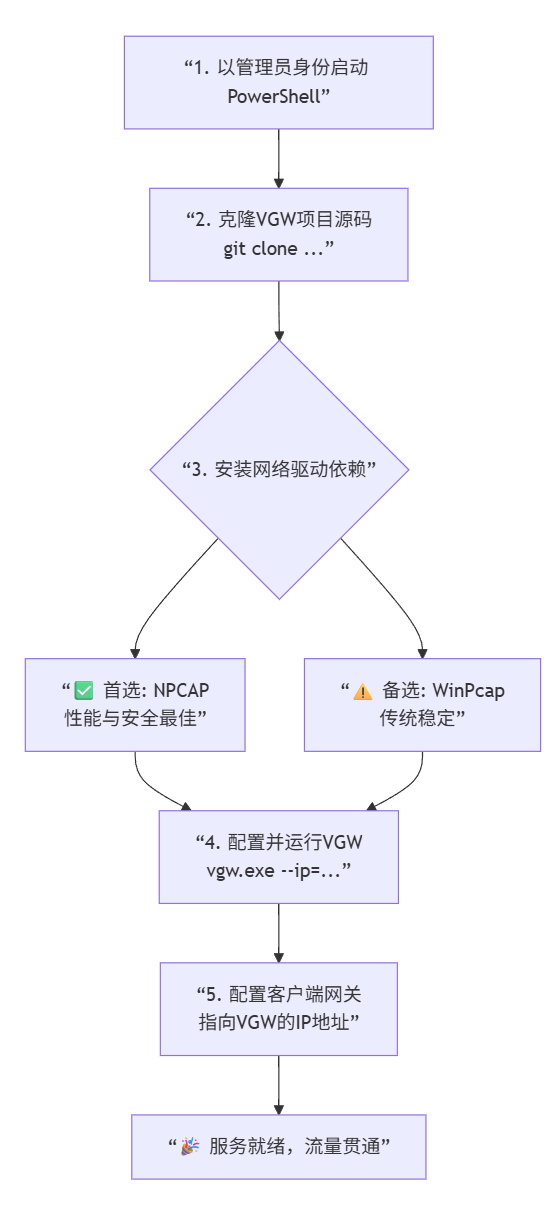

部署VGW是一个标准化的流程，下图清晰地展示了从环境准备到服务运行的完整路径：
4.2 ⚙️ 关键配置参数解析
执行VGW的核心在于理解其命令行参数，这直接关系到网关能否正确工作。
# 标准配置示例：
.\vgw.exe --ip=192.168.0.40 --ngw=192.168.0.1 --mask=255.255.255.0
| 参数 | 作用 | 示例值 | 必填 | 注意要点 |
|---|---|---|---|---|
--ip | 设置VGW本身的虚拟IP | 192.168.0.40 | ✅ | 必须是局域网内同一网段且未被占用的IP。 |
--ngw | 指定主路由/真实网关 | 192.168.0.1 | ✅ | 必须指向您网络中现有的路由器IP，VGW通过它访问互联网。 |
--mask | 设置子网掩码 | 255.255.255.0 | ✅ | 必须与局域网内其他设备保持一致。 |
--mac | 自定义VGW虚拟端口的MAC地址 | 30:fc:68:88:b4:a9 | ❌ | 通常无需指定，除非有特殊绑定需求。 |
4.3 💡 核心配置原则
- 🖧 IP配置一致性原则：
--ip、--mask必须与您的局域网处于同一逻辑网段。例如，您的局域网是192.168.0.x/24，那么VGW的IP也必须是192.168.0.x。 - 🔄 旁路由模式原则：
--ngw必须且只能指向您的主路由IP。VGW负责处理特定流量，而将所有其他流量以及它自身的上行流量都交给主路由，这是一种经典的旁路由（Side-router） 部署模式。 - 🔌 有线网络限制：由于Windows系统底层和驱动模型的限制，VGW仅支持有线网络环境。无线网卡（Wi-Fi）无法提供稳定可靠的包捕获能力。
5. 🌟 VGW与同类方案的对比优势
为了更直观地展现VGW的技术独特性，我们将其与常见的替代方案进行对比：
| 特性对比 | PPP PRIVATE NETWORK VGW | 路由器刷机（OpenWrt等） | 虚拟机运行软路由 |
|---|---|---|---|
| 部署难度 | ⭐☆☆☆ (极易) | ⭐⭐⭐⭐ (极难) | ⭐⭐☆☆ (中等) |
| 硬件成本 | 零成本（利用现有PC） | 中（需购买兼容路由器） | 中（需分配计算资源） |
| 性能表现 | ⭐⭐⭐⭐ (千兆级，经深度优化) | ⭐⭐☆☆ (受路由器CPU制约) | ⭐⭐⭐☆ (受虚拟化开销影响) |
| 灵活性 | ⭐⭐⭐⭐ (随PC开闭，配置灵活) | ⭐⭐☆☆ (配置复杂，不易回滚) | ⭐⭐⭐☆ (依赖宿主机) |
| 平台依赖性 | Windows | 特定路由器硬件 | 与虚拟化平台强相关 |
| 功能集成度 | ⭐⭐⭐⭐ (与PPN生态无缝集成) | ⭐⭐⭐☆ (依赖社区插件) | ⭐⭐⭐☆ (功能自建) |
结论显而易见：VGW在易用性、成本和与PPN生态的集成度上取得了最佳平衡，是普通用户和专业用户在Windows平台上实现旁路由网关的最优解。
6. 💎 VGW的核心价值再审视
VGW远不止是一个实现 “游戏加速” 的工具。它是 PPP PRIVATE NETWORK™ 技术理念的具象化体现，是连接虚拟与物理世界的战略桥梁。通过将复杂的网络网关技术封装于一个简洁的命令行工具之中，PPP PRIVATE NETWORK不仅解决了用户在多设备网络接入中的实际痛点，更践行了其 “技术普惠” 的核心理念。
它降低了高性能网络接入的门槛，让每一个拥有Windows电脑的用户，都具备了构建小型化、专业化网络的能力。无论是游戏玩家、跨境工作者、小型企业还是物联网开发者，都能从VGW中获益。它或许不是网络上最闪耀的技术，但无疑是PPP PRIVATE NETWORK生态中最坚实、最不可或缺的基石之一。
