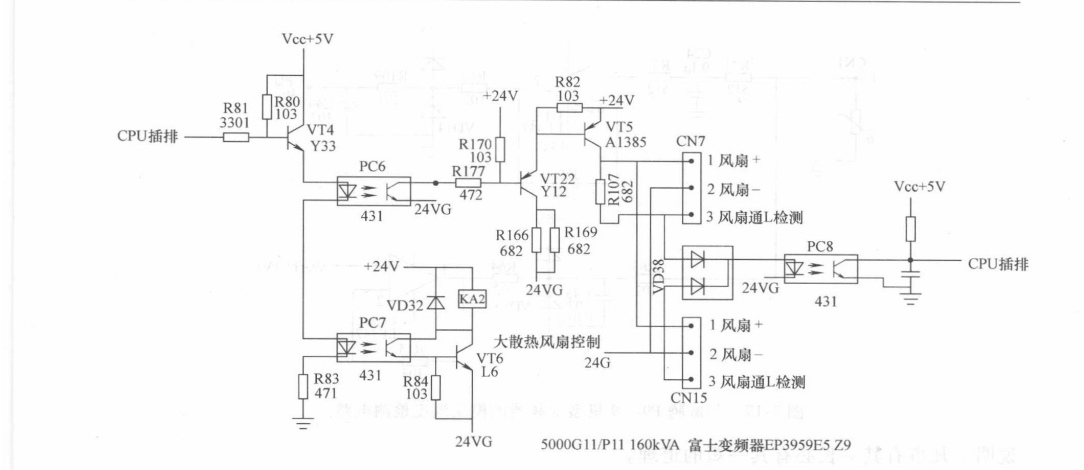

变频器欠压、过压



基本组成：实际变频器电路包含整流、滤波、逆变三大标配组件，以及电源输入端三相线间的电阻和电容等元件。

保护元件：

压敏电阻：根据其工作原理和特性，主要作用是防止电压超标，保护后期电路安全。在绝大多数情况下几乎就是摆设，应急维修时可拆除。滤波电容：相线与地间或 PN 端之间的小容量电容，用于滤除高频及脉冲干扰，正常情况下也可应急拆除。

均压电阻作用：

原因：三相380V电源整流后直流电压高达530V左右，而单个电解电容耐压通常只能做到450V，需串联使用。

原理：由于电解电容容量离散性大，串联后电压分配不均，通过在电容两端并联阻值相同的电阻（通常阻值很大），利用电阻分压法实现电压均衡。

重要性：不均压将直接导致两组电容器使用寿命不一致。

工作流程：

输入阶段：三相交流电输入，经小电容滤除高频杂波。

整流阶段：通过整流桥将交流电变为脉动直流电。

滤波阶段：大电容滤波后变为平稳直流电。逆变阶段： IGBT 在驱动电路控制下有规律通断，将直流电恢复为交流电（交直交变换过程）。

再生能量处理：当电机实际转速超过设定值时，再生能量通过续流二极管对电容充电，使母线电压上升（再生过压），达到660-680V时刹车电路动作消耗多余电压。

刹车电路：

接线端子：主电路接线端通常有 P +、 P
