MQTT笔记
在了解MQTT之前先认识网络互联的七层模型OSI一文彻底搞懂OSI七层模型和TCP/IP四层模型

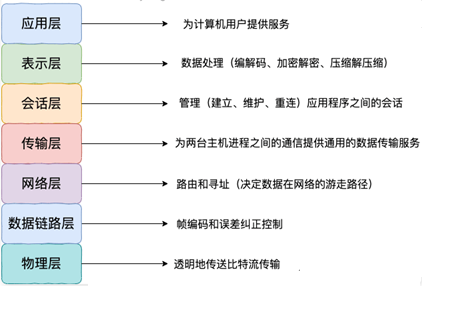

OSI网络七层模型：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层

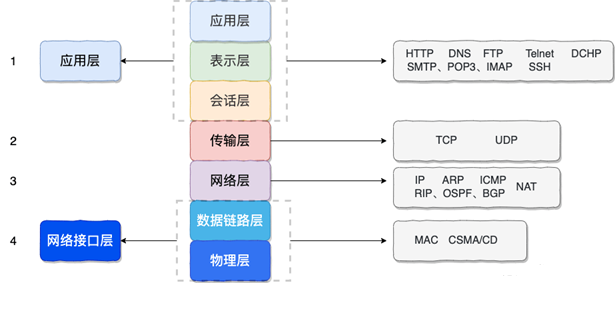

TCP/IP四层模型：应用层、传输层、网络层、网络接口层
| 层级 | 名称 | 核心作用 | 常见协议或技术 | 典型设备或概念 |
|---|---|---|---|---|
| 第7层 | 应用层 | 为应用程序提供网络服务接口，定义用户与网络的交互规则 | HTTP/HTTPS、FTP、SMTP、DNS、DHCP、SNMP | 应用程序、浏览器、邮件客户端 |
| 第6层 | 表示层 | 数据表示与兼容性处理：编码/解码、加密/解密、压缩/解压缩、字符集转换 | ASCII/Unicode、JPEG、MPEG、TLS/SSL | 加密库、编解码器 |
| 第5层 | 会话层 | 建立、管理与终止会话，支持会话恢复与同步（如断点续传） | RPC、NetBIOS、会话控制协议 | 会话控制器 |
| 第4层 | 传输层 | 提供端到端通信，分段/重组，流量控制与差错恢复；协议有TCP（可靠）/UDP（尽力而为） | TCP、UDP | 端口、套接字 |
| 第3层 | 网络层 | 逻辑寻址（IP）与路由选择，跨网络转发数据包，处理拥塞控制 | IP、ICMP、ARP、OSPF、BGP、RIP | 路由器、三层交换机 |
| 第2层 | 数据链路层 | 将数据封装为帧，MAC寻址，差错检测（如CRC），流量控制，介质访问控制（如CSMA/CD） | 以太网、PPP、HDLC、Wi‑Fi（MAC层）、VLAN | 交换机、网桥、网卡（NIC） |
| 第1层 | 物理层 | 在物理介质上传输比特流（0/1），定义电压、时序、引脚、线缆、光纤、连接器等 | RJ45、RS‑232、光纤、IEEE 802.3（以太网物理层） | 中继器、集线器 |
MQTT位于OSI 第7层 应用层；在TCP/IP 四层模型中同样属于应用层，并且运行在 TCP 之上。这意味着它负责定义应用如何通过主题进行消息发布与订阅、会话管理等语义，而不处理底层的可靠传输细节（由TCP负责）
MQTT介绍
MQTT（Message Queuing Telemetry Transport）是一种面向物联网的轻量级、发布/订阅消息协议，运行在TCP/IP之上，由IBM在1999年提出，2014年成为 OASIS 标准，2016年被采纳为 ISO/IEC 20922:2016 国际标准。其设计目标是在低带宽、不稳定、资源受限的网络中实现可靠的消息传输。常见误解是名称含“消息队列”——MQTT并非传统消息队列，而是基于Broker的消息转发与会话机制。典型上层端口与形态包括：1883（未加密）、8883（MQTT over TLS）、8083、（MQTT over WebSocket），以及轻量变体 MQTT‑SN（面向受限设备与非 IP 网络）
角色与术语
- 客户端（Client）：设备或应用，可发布、订阅或同时进行。
- 代理（Broker）：消息中枢，负责连接管理、主题匹配、会话与消息转发。
- 主题（Topic）：UTF‑8 字符串，层级用/分隔（如：sensors/room1/temp）。
- 主题过滤器（Topic Filter）：订阅时使用，支持通配符：+（单级）、#（多级，必须在末尾）。
会话与消息留存
- Clean Session：false 时为持久会话，Broker 保存订阅与离线 QoS 1/2 消息，重连后继续投递。
- 保留消息（Retained）：发布时设置，Broker 保留最新一条，新订阅者立即收到。
- 遗嘱消息（Last Will and Testament, LWT）：连接异常断开时，Broker 代发预设主题与消息，用于告警。
心跳与保活
- 使用 PINGREQ/PINGRESP 心跳维持连接，默认间隔由 KeepAlive 控制，超时未响应则判定离线。
QoS 等级与流程
- QoS 0：最多一次（≤1），无确认与重传，低开销。
- QoS 1：至少一次（≥1），发送方保存直到收到 PUBACK，可能重复。
- QoS 2：恰好一次（=1），四次握手 PUBLISH→PUBREC→PUBREL→PUBCOMP，开销最大但最可靠
MQTT工作原理
MQTT 是基于发布-订阅模式的通信协议，由 MQTT 客户端通过主题（Topic）发布或订阅消息，通过 MQTT Broker 集中管理消息路由，并依据预设的服务质量等级(QoS)确保端到端消息传递可靠性。，实现一对多的消息分发机制，消息不是直接从发送器发送到接收器(即点对点)，而是由MQTT server(或称为 MQTT Broker)分发的

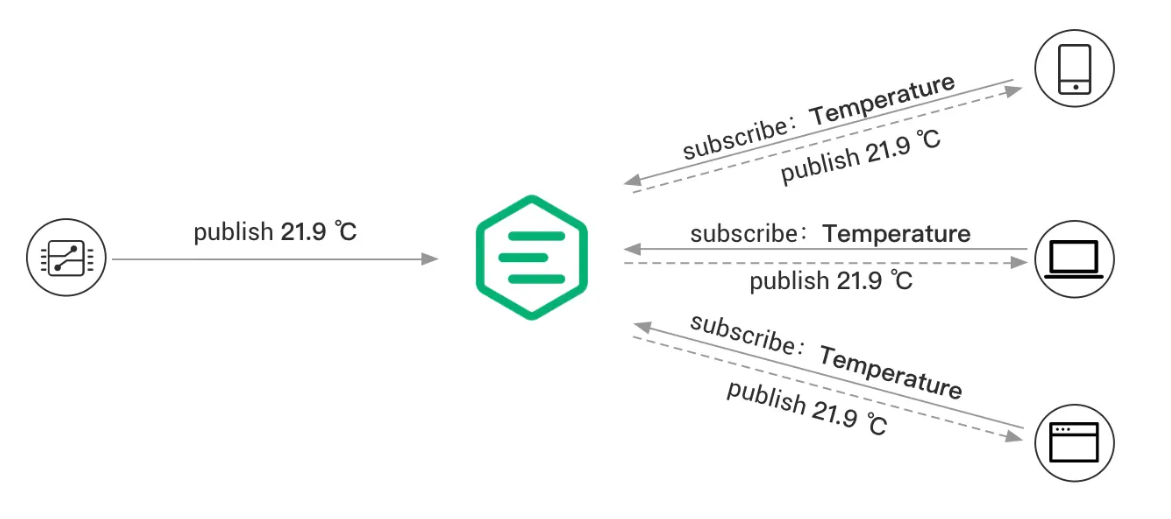

这幅图中：温度传感器将温度的信息发布到Temperature主题上，三个客户端都对Temperatrue主题进行订阅得到温度信息，代理服务器充当信息的留存于转发。

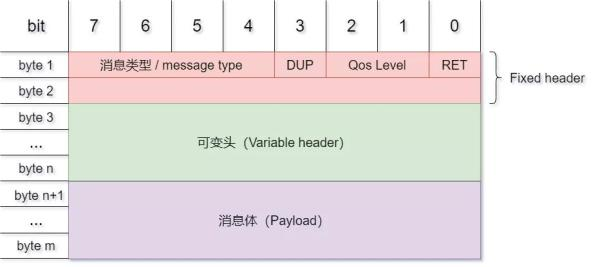

MQTT的消息格式
固定头(Fixed header)，存在于所有MQTT数据包中，表示数据包类型及数据包的分组类标识;
可变头(Variable header)，存在于部分MQTT数据包中，数据包类型决定了可变头是否存在及其具体内容;
消息体(Payload)，存在于部分MQTT数据包中，表示客户端收到的具体内容;
固定头(Fixed header)
MQTT固定报文头最少有两个字节，第一字节包含消息类型（Message Type）和QoS级别等标志位。第二字节开始是剩余长度字段，该长度是后面的可变报文头加消息负载的总长度，该字段最多允许四个字节。
剩余长度字段单个字节最大值为二进制0b0111 1111，16进制0x7F。也就是说，单个字节可以描述的最大长度是127字节。为什么不是256字节呢？因为MQTT协议规定，单个字节第八位（最高位）若为1，则表示后续还有字节存在，第八位起“延续位”的作用。
例如，数字64，编码为一个字节，十进制表示为64，十六进制表示为0×40。数字321（65+2*128）编码为两个字节，重要性最低的放在前面，第一个字节为65+128=193（0xC1），第二个字节是2（0x02），表示2×128。
由于MQTT协议最多只允许使用四个字节表示剩余长度（如表1），并且最后一字节最大值只能是0x7F不能是0xFF，所以能发送的最大消息长度是256MB，而不是512MB。
可变头（Variable Header）
可变报文头主要包含：
- 协议名
- 协议版本
- 连接标志（Connect Flags）
- 心跳间隔时间（Keep Alive timer）
- 连接返回码（Connect Return Code）
- 主题名（Topic Name）
消息体(Payload)
当MQTT发送消息的类型为下面类型时，则会带有消息主体：
- CONNECT：连接
- PUBLISH：发布
- SUBSCRIBE：订阅
- SUBACK：订阅确认
- UNSUBSCRIBE：取消订阅
MQTT的消息特性
消息类型（message type）
在 固定头(Fixed header) 中的第一个字节，包含 “连接标志（Connect Flag）”，用来区分MQTT的消息类型。
| 名称 | 值 | 流方向 | 描述 |
|---|---|---|---|
| Reserved | 0 | 不可用 | 保留位 |
| CONNECT | 1 | 客户端到服务器 | 客户端请求连接到服务器 |
| CONNACK | 2 | 服务器到客户端 | 连接确认 |
| PUBLISH | 3 | 双向 | 发布消息 |
| PUBACK | 4 | 双向 | 发布确认 |
| PUBREC | 5 | 双向 | 发布收到（保证第1部分到达） |
| PUBREL | 6 | 双向 | 发布释放（保证第2部分到达） |
| PUBCOMP | 7 | 双向 | 发布完成（保证第3部分到达） |
| SUBSCRIBE | 8 | 客户端到服务器 | 客户端请求订阅 |
| SUBACK | 9 | 服务器到客户端 | 订阅确认 |
| UNSUBSCRIBE | 10 | 客户端到服务器 | 请求取消订阅 |
| UNSUBACK | 11 | 服务器到客户端 | 取消订阅确认 |
| PINGREQ | 12 | 客户端到服务器 | PING请求 |
| PINGRESP | 13 | 服务器到客户端 | PING应答 |
| DISCONNECT | 14 | 客户端到服务器 | 中断连接 |
| Reserved | 15 | 不可用 | 保留位 |
这14种消息类型，可以简单地分为：
- 连接及断开连接
- 发布及订阅
- QoS 2消息的机制
- 各种确认ACK
DUP标识位
DUP（Duplicate）是 MQTT PUBLISH 报文固定头中的1 位标志，位于固定头第 1 字节的bit 3。
1、含义：
- DUP=0：表示这是客户端或服务端对该 PUBLISH 的第一次发送尝试。
- DUP=1：表示这可能是该 PUBLISH 的重发（retransmission）。
2、用途：
在不可靠网络下，发送方（客户端或 Broker）对未确认的 QoS 1/2 PUBLISH 进行重传时，将 DUP 置 1，以便接收方识别这是重发报文（用于去重、重传控制等实现层面）。•
3、重要澄清：
Broker 在将收到的 PUBLISH 转发给订阅者时，不会传播原始报文中的 DUP 标志；Broker 发出的下行 PUBLISH 自身是否置 DUP=1，只取决于 Broker 自身是否在对上行 PUBLISH 做重发，与上游报文的 DUP 无关。
接收方收到 DUP=1 的 PUBLISH，不能据此认定应用层消息“已经收到过”；DUP 只对控制报文本身有意义，不等同于“消息重复”
消息质量（QoS）
MQTT消息质量有三个等级，QoS 0，QoS 1和 QoS 2。
- QoS 0：最多分发一次。消息的传递完全依赖底层的TCP/IP网络，协议里没有定义应答和重试，消息要么只会到达服务端一次，要么根本没有到达。
- QoS 1：至少分发一次。服务器的消息接收由PUBACK消息进行确认，如果通信链路或发送设备异常，或者指定时间内没有收到确认消息，发送端会重发这条在消息头中设置了DUP位的消息。
- QoS 2：只分发一次。这是最高级别的消息传递，消息丢失和重复都是不可接受的，使用这个服务质量等级会有额外的开销。
QoS 0 ~ 2 等级的应用，用共享单车举例：
- QoS 0 最多一次：智能锁定时发送共享单车位置，一次失败了没关系，过段时间还会再次发送
- QoS 1 至少一次：开锁
- QoS 2 正好一次：骑车完付钱
发布保留标识（RETAIN）
表示服务器要保留这次推送的信息，如果有新的订阅者出现，就把这消息推送给它，如果设有那么推送至当前订阅者后释放。
遗愿标志（Will Flag）
在可变报头的连接标志位字段（Connect Flag）里有三个Will标志位：
- Will Flag
- Will QoS
- Will Retain Flag
这些Will字段用于监控客户端与服务器之间的连接状况。如果设置了Will Flag, 则必须设置Will QoS和Will Retain，消息主体中也必须有Will Topic和Will Message字段。
遗愿消息是怎么回事呢？当客户端与服务端通信时，当遇到异常或客户端心跳超时时，MQTT服务器会替客户端发一个Will消息。
当如果服务器收到来自客户端的DISCONNECT消息，则不会触发Will消息的发送。
因此，Will字段应用于设备掉线后，需要通知用户的场景。
连接保活机制（Keep Alive Timer）
MQTT客户端可以设置一个心跳间隔时间（Keep Alive Timer），表示在每个心跳时间内发送一条消息。如果在这个时间周期内，没有业务数据相关的消息，客户端会发一个PINGREQ消息，相应的，服务器会返回一个PINGRESP消息进行确认。如果服务器在一个半（1.5）心跳周期内没有收到来自客户端的消息，就会断开与客户端的连接。心跳间隔时间最大值大约可以设为18个小时，0值意味着客户端不断开。
