UC3842/3845/2842/2845 软启动

1. 问题描述

   我们在改可调电源时有时会遇到这种情况，开机瞬间可调电源的输出先达到最高电压，然后再回落到设定数值。
   出现这种情况是稳压控制电路外加电源升压慢于电源管理芯片，稳压电路还没有进入调整状态。前期电源管理芯片已经有脉冲输出，造成短时间的电源失控。

2. 实现原理

   如果刚开机时能将电源管理芯片的输出脉冲宽度降到最低，然后再慢慢升高，给后级稳压电路留出足够的时间，就是使电源具有软启动功能，即可解决这个问题。
   对于使用UC3842的开关电源来说，在震荡频率一定的条件下，UC3842的引脚电压决定了输出脉冲的宽度。
   从内部功能框图上可以看出，一脚与电流检测比较器之间串联有两个二极管，压降约为1.4伏。
   如果一脚电压低于1.4伏，电流检测比较器的反向端电压为零，只要从三脚反馈回的开关管源极电流信号有很小的电压，都会使输出脉冲关断。利用这一特点即可实现软启动功能。

3. 开机时

   开机时是一脚电压从零开始慢慢上升，超过1.4伏后，电源才开始有输出，并逐渐升高至设定的电压。

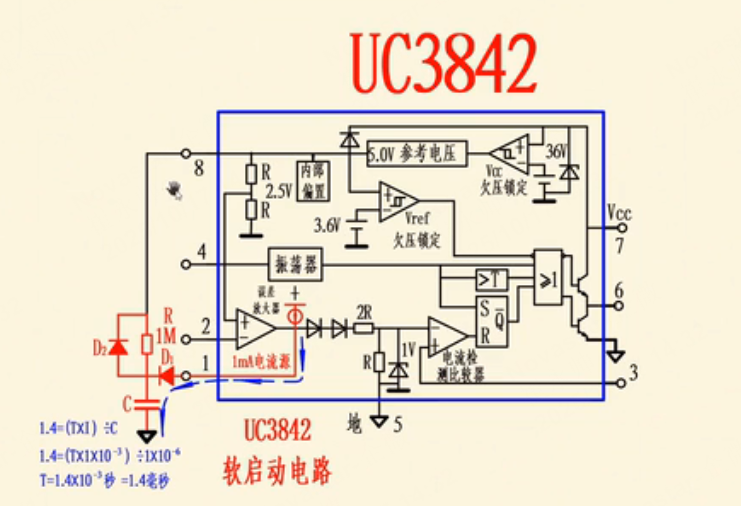

   图中增加了两个二极管，一个电阻，一个电容。
   刚开机时电容C上电压为零，UC38425驱动脉冲输出一角内部的一毫安电流源通过二极管D1一给电容C充电。
   如果电容C的容量为一微法，充电到1.4伏，所需时间与充电电流I电容容量C之间的关系是1.4等于T乘以2，再除以C将C等于1微法，I等于1毫安，代入式中得到T等于1.4毫秒及1.4毫秒后，电源开始有输出，并逐渐升高到设定电压。
   这里的二极管D1起隔离作用。

4. 软启动结束

   当软启动结束，芯片八脚输出的基准电压继续通过一兆电阻给电容C充电，使其达到5伏，D1截止，防止软启动电路影响反馈电路二极管。

5. 关机时

   第二是放电，二极管停机后，C上的电压通过D2基准电压源的内部阻抗放电，确保下次启动时身上的电压从零开始上升。
   电阻R的作用是电源启动结束，继续给电容器充电，使其电压继续上升到5伏，二极管D1承受反压而截止。
   有的资料上说一兆电阻的作用是启动期间给电容是提供充电电流。其实这个电阻提供的电流仅五微安，芯片内电流源提供的充电电流是一毫安，是该电阻提供电流的200倍。所以芯片外部决定软启动时间的因素只有电容C的容量。
   以上是UC3842软启动功能的实现过程。
