学习LCR电桥（手持和台式）

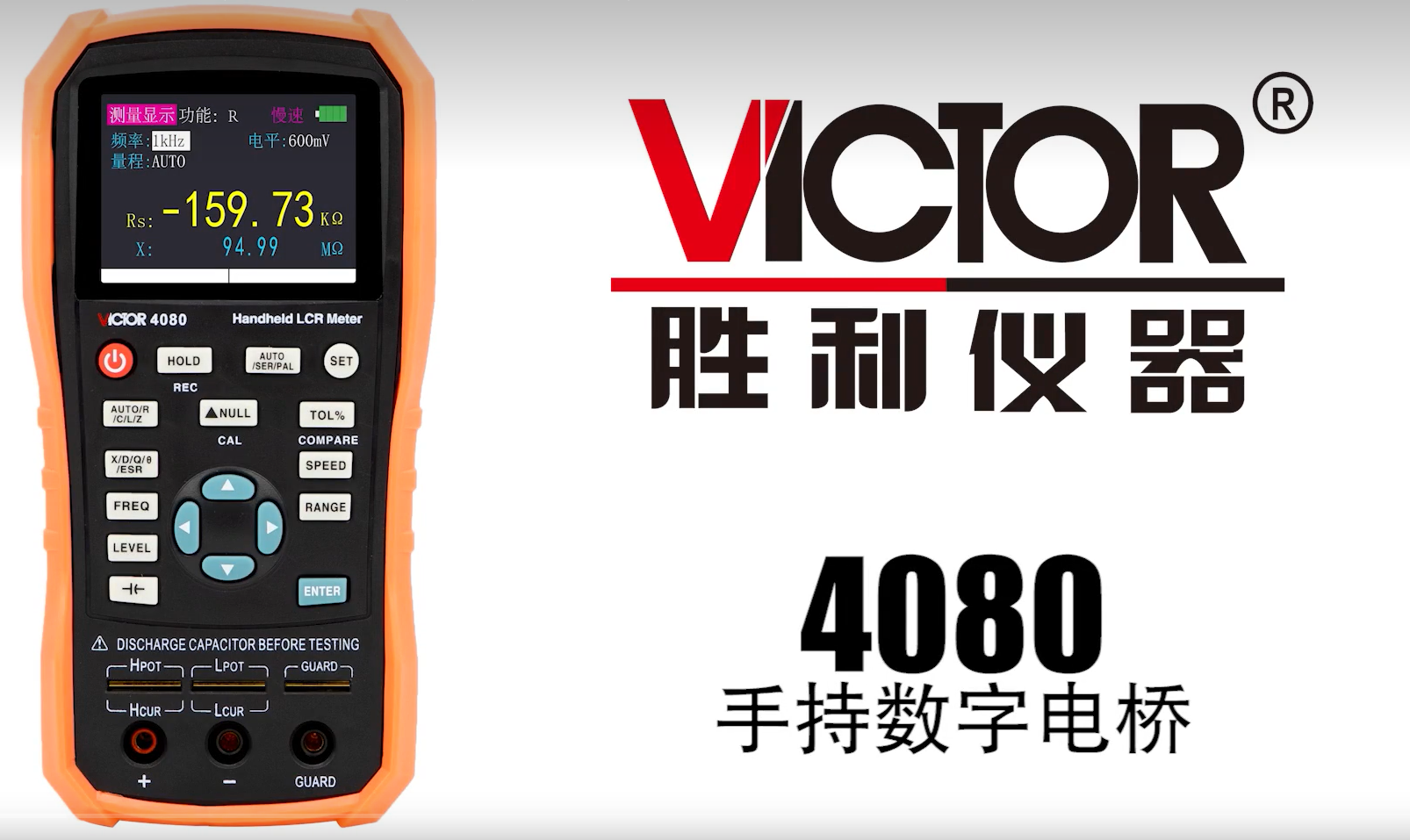

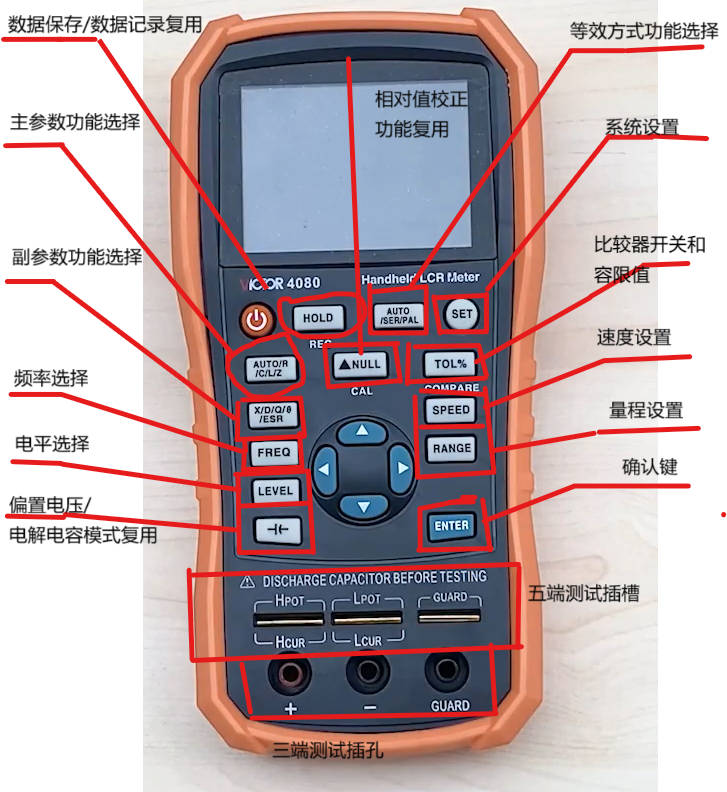

手持：（以胜利仪器的为例）

开机后，初始界面是电阻侧量界面R，显示频率、电平、量产参数选择默认就行。

与万用表的接线一样，红色接头接+，黑色接头接-

1、开机预热与测试校正

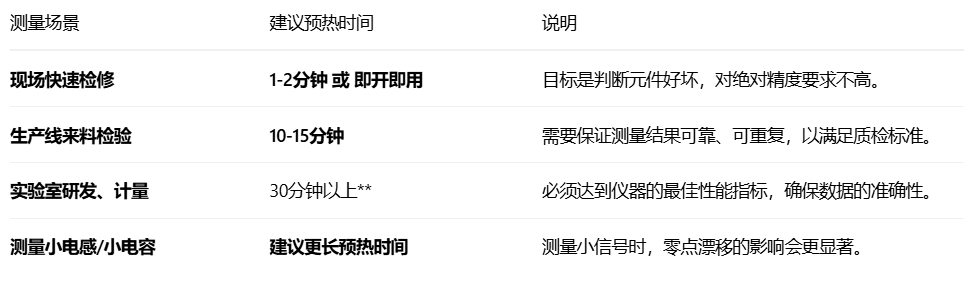

预热时间

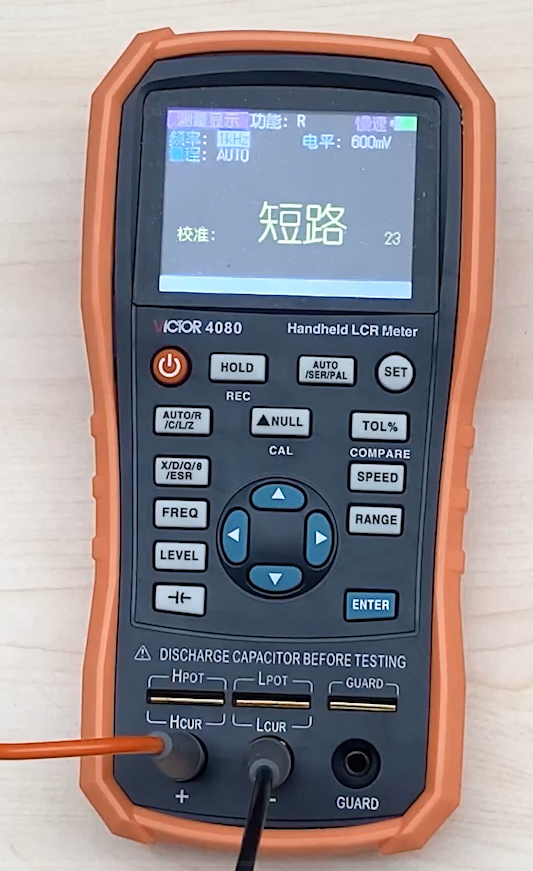

注意：测试前机器要预热30分钟，预热后要进行开路和短路校正操作，红黑接头相接（短路），然后长按NULL键（仪器自动识别开路还是短路）进入校准，等待后面数字归零，结束短路校正；同样红黑接头不相接（开路），然后长按NULL键进入校准，等待后面数字归零，结束开路校正；

电阻串联：

因为开机就是电阻测量界面，所以不展开说了，接电阻接头不分正负各接一边，看屏幕显示的电阻值有没有超过电阻阻值的范围（阻值+精度）。

电容测量：

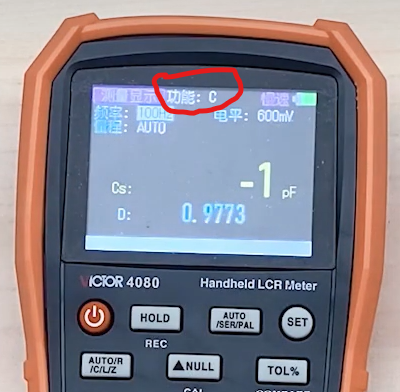

按下主参数功能选择键AutoRCLZ，看屏幕显示功能：C切换成功

测试电容要调整仪表的频率，测试电容的频率需要依据电容自身产品规格的实际应用（看手册、说明书）进行调整。

注意：电容测试前，要进行放电。测试前也要进行开短路校正。

常规电解电容允许+-20%误差

不同范围内的电容值的电容要看手册来选择对应频率

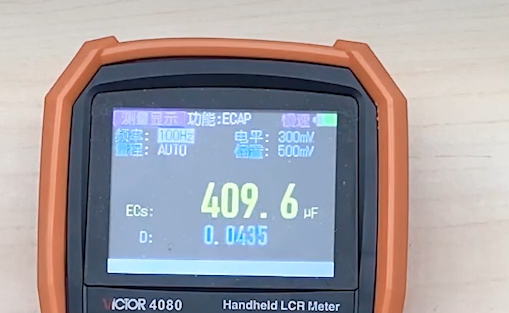

电解电容测量：

在电解电容测量模式下，

电平和偏置参数不可调节，判断电解电容好坏，可以看容值，还有损耗D、或者按下副参数按键查看等效电阻ESR。

电感测量：

当我们不知道电容或者电感的大小时，我们可以先设置频率为1Khz进行测试，再根据显示数值去看手册/说明书进行频率调，找到真正的测量频率，最后才能正确精准的读出大小。

主参数档位调到L，测量电感也要根据实际要用的电感值，进行频率的调整，不匹配显示数会不正确。

最后根据显示的电感值和等效电阻，对比电感手册判断电感好坏。

注意：

测试时电容不带电，测量时不能在线或者在板测量，也会导致读数错误。

台式

注意：速度越快，精度越差，稳定性也差、有效数字就少，如果需要测量精度，选择慢速，考虑侧量速度和侧量精度，就选择中档。

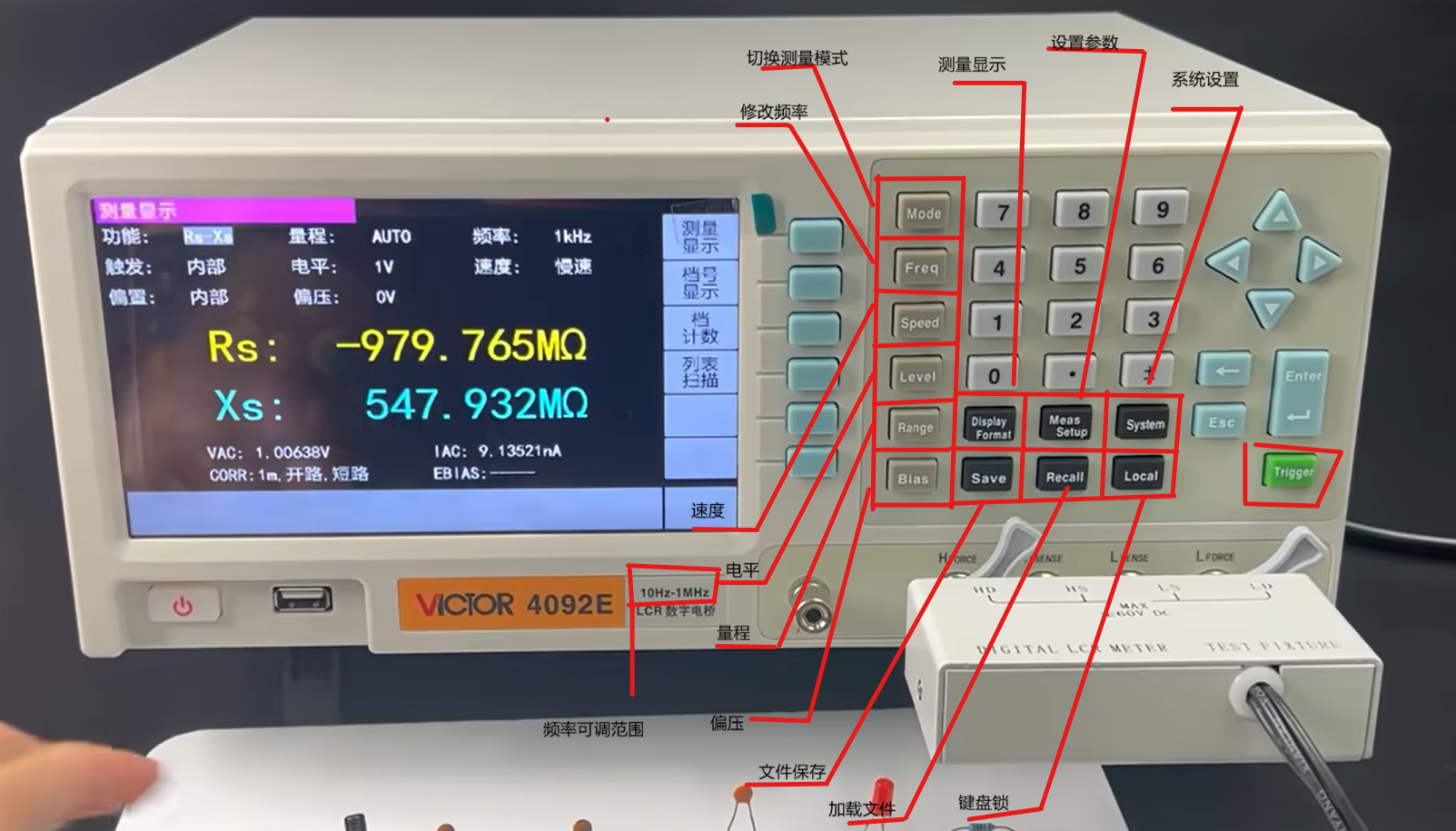

功能键：

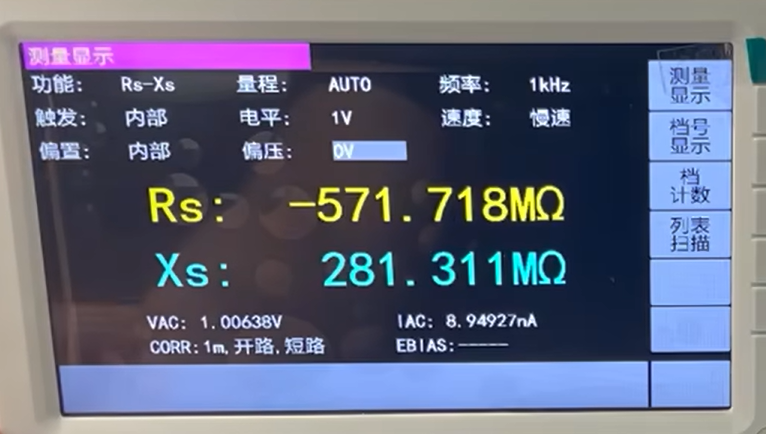

Display format测量显示

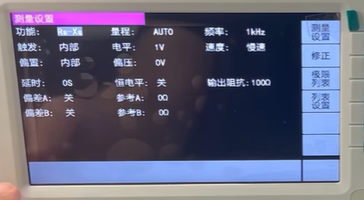

测量设置

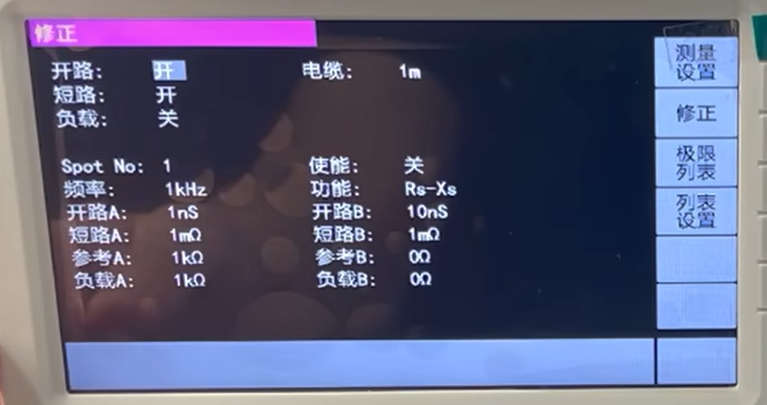

修正：测试前进行开路短路修正

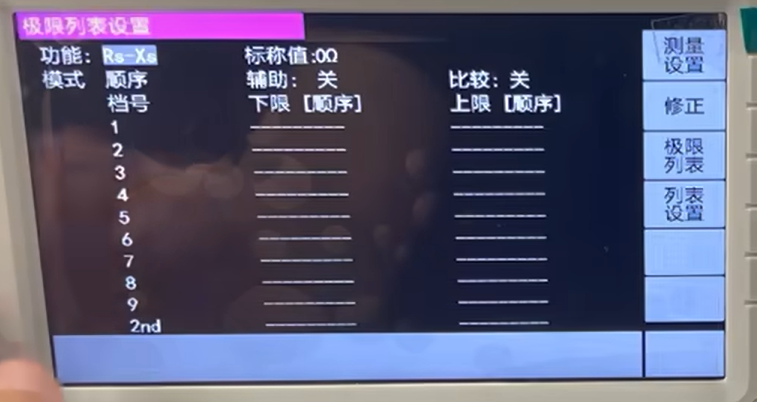

极限列表

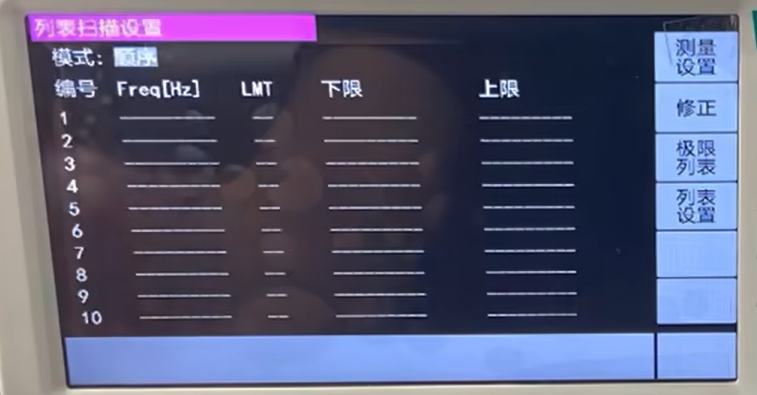

列表设置

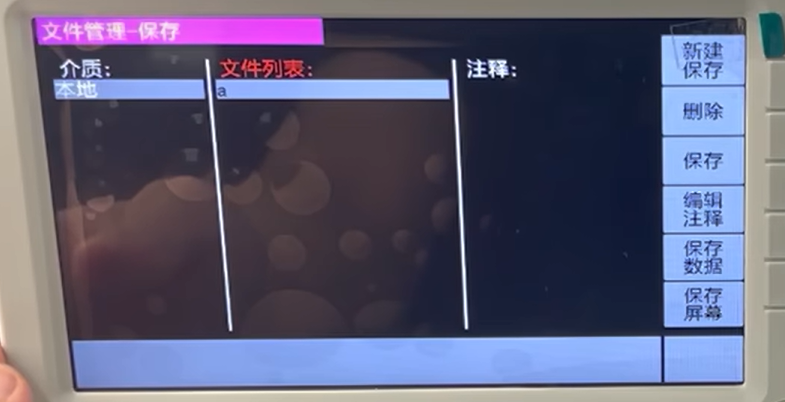

save：文件管理 把设置好参数的保存到一个文件里，按下recall键下一次打开就能使用已经设置好的直接使用。

测量：

例子LS -  LP  (S是并联   P是串联)

串并联模式选择:根据元件的使用情况来判定。如用于信号耦合电容，则选择串联方式，旁路或并联谐振则使用并联等效电路一般习惯上说低阻抗元件用串联，从数值上说阻抗小于100欧姆一定用串联。大于10千欧用并联，(100欧姆-10千欧)根据实际情况选择。

阻抗大用并联，阻抗小用串联。

一般电感也是参考大频率测试小电感，小频率测大电感。

大于1uH小于1mH用10KHZ跟1KHZ;       小于1uH基本要100KHZ跟1MHZ测试;     大于1mH是用100HZ及以下频率测试。

小于100pF电容用1MHZ频率；   测量中等容量如(1000pF-10uF)用1KHZ,10KHZ.100KHZ国家标准测试中等电容的测试频率标准是1KHZ电解类如铝电解，钽电解等用100HZ或120HZ；薄膜电容一般可以选择(1KHZ-100KHZ)

大电容小电容测量每次要开路短路校准。还有每次插接线时要开路短路校准。

比较模式:是可以在流水线测试的时候进行分洗判断测试的元件是否合格。

打开机器时想知道仪器好坏，可以用系统按键里的开机校准。
