MSTP 练习

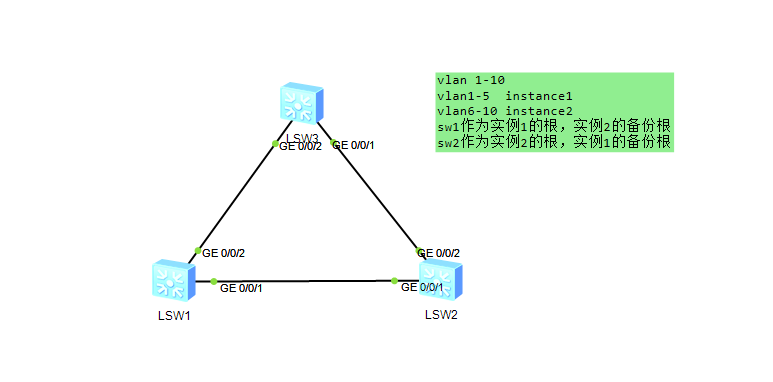

一、实验拓扑

内容要求：完成图中绿色部分中的内容

简介：该实验围绕多生成树协议（MSTP）展开，核心逻辑是通过在交换机间划分生成树 “实例（Instance）”，结合 “根桥（Root Bridge）” 与 “备份根桥（Backup Root Bridge）” 的设置，实现不同 VLAN 流量的负载分担与网络冗余备份。

因为MSTP域中要求相同的域名、修订等级、相同的实例和vlan对应关系，SW1~3配置内容大部分基本一致（以下为SW1~3相同部分的命令）int g0/0/1    #进入接口视图（每一个接口都要配置）port link-type trunk    #修改接口模式为trunkport trunk allow-pass all    #允许所有vlan通过trunksystem-view    # 进入系统视图stp mode mstp    # 开启MSTP协议stp region-configuration    # 创建MST域，名称自定义为 zhangsan（可按需修改），修订级别为1region-name zhangsanrevision-level 1instance 1 vlan 1 to 5     # 将VLAN 1-5映射到实例1instance 2 vlan 6 to 10     # 将VLAN 6-10映射到实例2active region-configuration     # 激活MST域配置quit    #回到系统视局回到系统视局后完成要求:
SW1作为实例1的根，实例2的备份根
SW2作为实例2的根，实例1的备份根在SW1
stp instance 1 root secondary    #在实例1中将sw2设置为备份根stp instance 2 root primary    #在实例2中，将sw2设置为根桥在SW2
stp instance 1 root primary    #在实例1中将sw1设置为备份根stp instance 2 root secondary    #在实例2中，将sw1设置为根桥

结果：

ROOT 根

DEST  指定

ALTE 丢弃

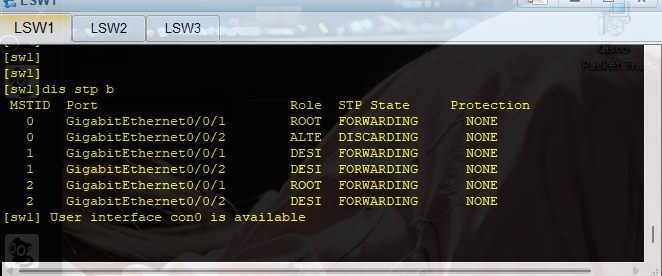

SW1

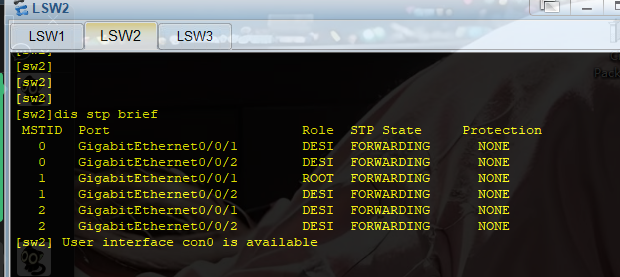

SW2

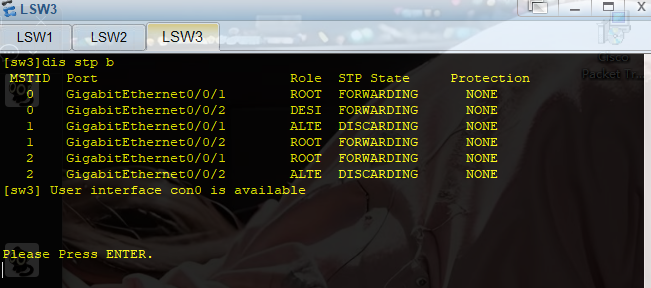

SW3
