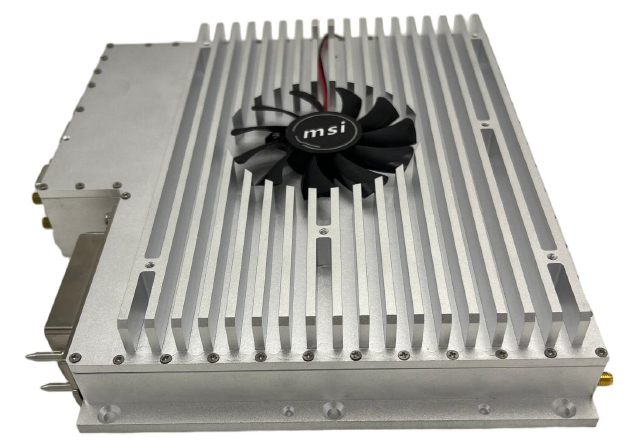

RFSOC47DR+CPU 6U VPX射频信号处理板

信号处理模块由 RFSOC 信号处理板和存储控制板组成，RFSOC 选择 ZynqUltrascale+RFSOC 系列的 XCZU47DR-2FFVE1156I 作为核心器件，存储控制模块采用x86 CPU 作为核心器件。信号处理模块的原理框图如下图所示。存储控制模块作为信号处理模块的子卡，通过come 接口安装到信号处理模块上。

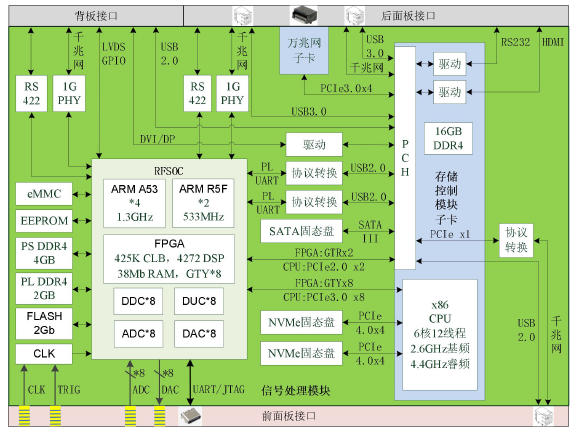

信息处理模块的硬件原理如下图所示。

主要技术指标
1）8 路采集通道：中心频率800MHz、带宽400MHz。
2）带8 通道的独立ADC；
3）带8 通道的独立ADC；
4）输入信号功率范围：-40dBm~-10dBm；
5）存储通信接口：PCIe3.0x8 接口，线数据率8Gbps；
6）供电电压：12±1VDC；
7）模块功耗：＜120W；

8）预留存储控制模块的COMe 接口，并引出存储控制模块的HDMI、USB、
RS232、千兆网等接口，信号处理模块底板预留存储控制模块所需的固态硬盘接
口。
RFSOC 主要技术指标
1）内含通用的逻辑资源，高达930k Logic cells 和425k CLB LUT；
2）内含丰富的运算资源，有4272 个DSP slices；
3）内含大量的存储资源，总RAM 容量达38Mb；
4）带8 通道的独立ADC，每通道最高采样率5GSPS；
5）带8 通道的独立DAC，每通道最高采样率9.85GSPS；
6）具有4 个A53 ARM 核心和2 个R5F ARM 核心；
7）支持丰富的外部接口类型。

ADC 主要特性：
1）通道数：8；
2）采样率：最大5GSPS；
3）采样精度：14bit；
4）模拟带宽：6GHz；
5）全功率输入电平：1dBm；
6）每路ADC 带独立的DDC，可进行x1/x2/x3/x4/x5/x6/x8/x10/x12/x16/x20/
x24/x40 抽取。

存储控制模块技术指标：
1)CPU：E2276ML，核数6，线程数12，2.0GHz 基础频率，4.2GHz 最大睿频；
2)CPU 集成Intel® HD Graphics 630 显示控制器；
3)Intel® QM370/CM246 PCH 芯片组；
4)Dual Channel DDR4 内存，最大支持32GB；通道A 板载8G/16G DDR4
内存，通道B 选配DDR4 SO-DIMM，支持DDR4-2666/2400MHz 内存；
5)处理器支持1 路PCIe x16（Gen 3），可配置为2 路PCIe x8 或者1 路PCIex8+2 路PCIe x4
6)操作系统：Windows 10/Linux 等操作系统；
7)工作温度：-40℃~+85℃；
8)存储温度：-40℃~+85℃；
