如何高效计算接线盒的工程量？依据清单计算规则，接线盒以个为单位计量。运用【图形识别】，一键框选即可识别图纸中的器具套数，从而快速确定接线盒数量，大幅节省工程计算时间。

一、基础知识

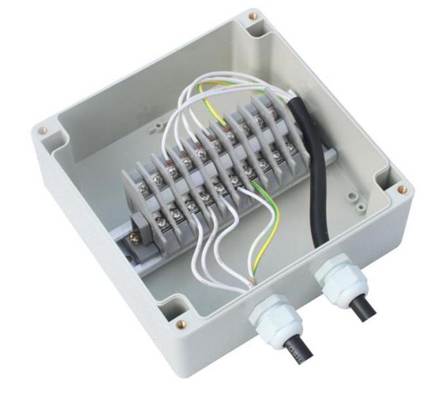

接线盒是电气配管线路中管线长度. 管线弯头超过规范规定的距离和弯头个数时以及管路有分支时，所必须设置的过路过渡盒，管线配到负荷终端是预留的盒，都是接线盒。其作用是方便穿线，分线和过渡接线。

开关盒、插座厎盒、灯具盒都是这三种安装时的终端厎盒，是安装开关、插座灯具时安装固定面板以及在盒内接线用的。

接线盒和开关盒无论是金属盒还是PVC塑料盒，目前在安装工程中普遍采用的为H86型盒，既盒面宽86mm，盒深有50mm. 70mm不等（H86*S50、H86*S60、H86*S70、H86*S80，还有146H*S50、146H*S60)。

管线线路较长时，宜适当加装接线盒。直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过 8m。

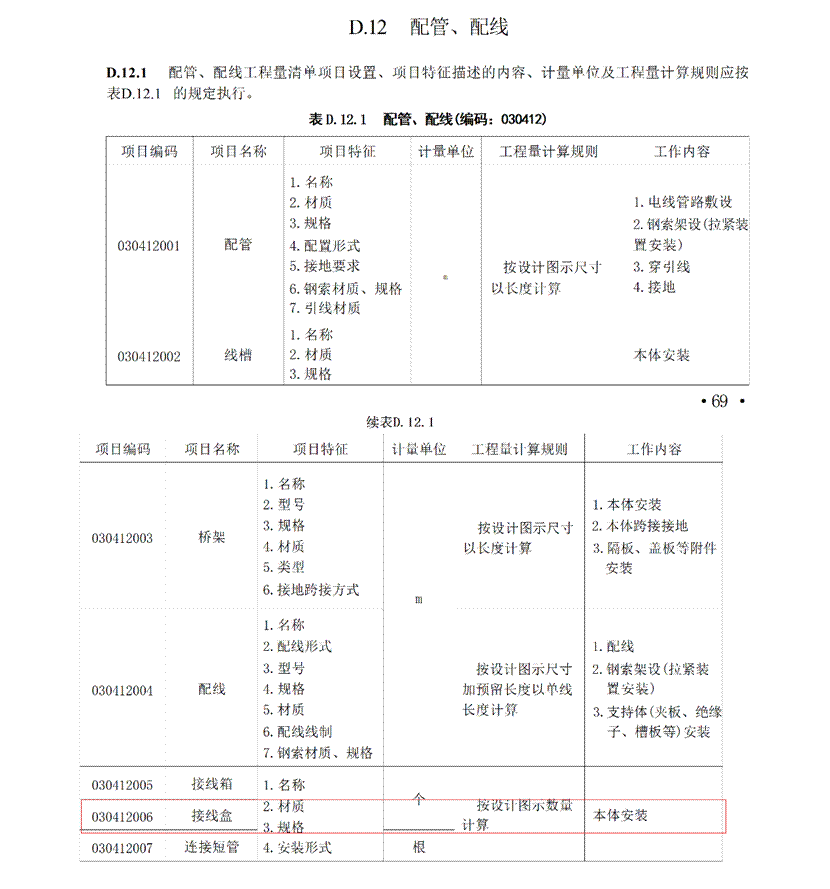

二、清单计量规范

三、案例分析

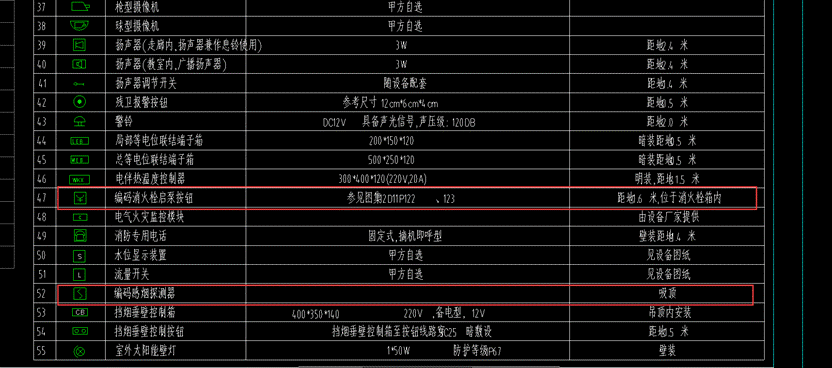

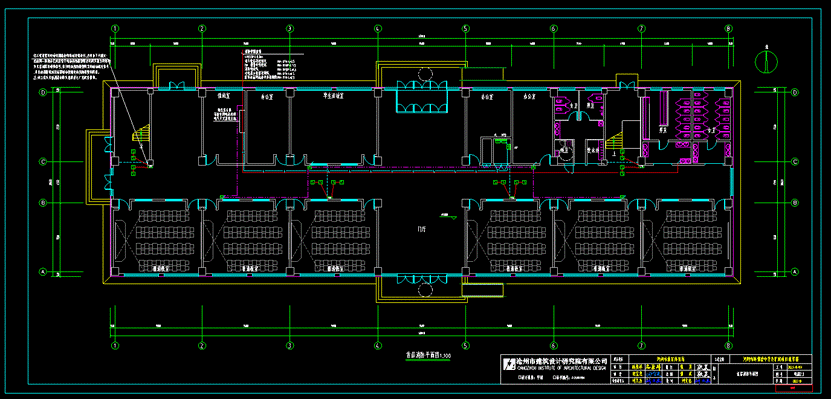

1. 观察首层消防平面图和设备材料表，其中需要配置接线盒的器具有编码感烟探测器和编码消火栓启泵按钮。

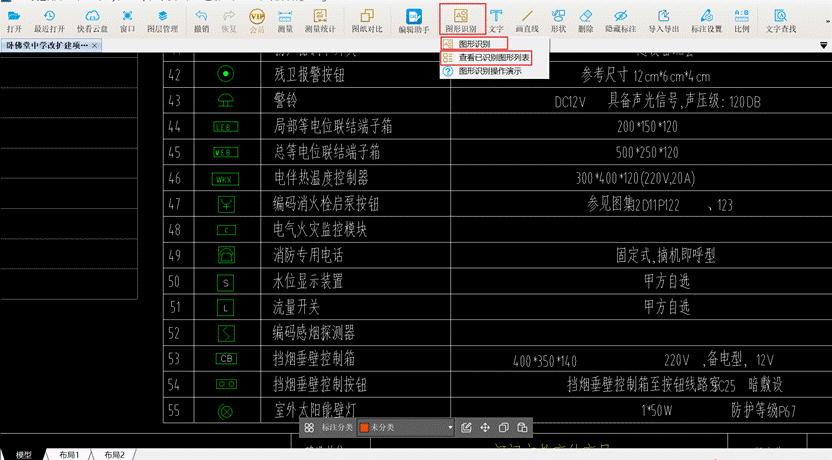

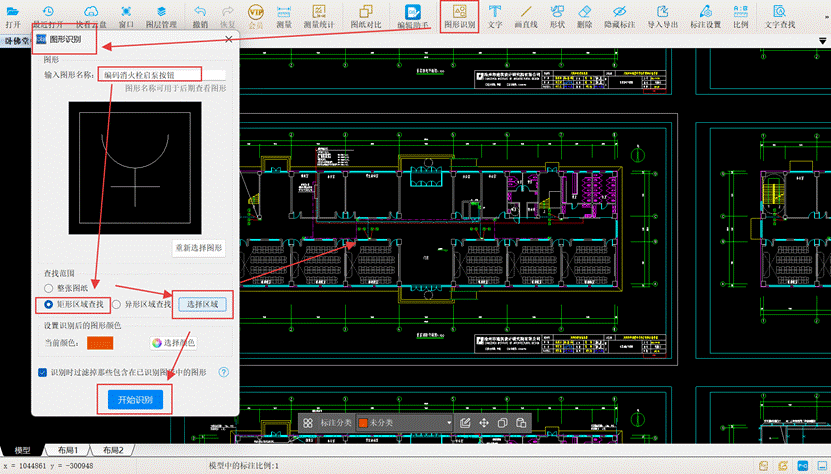

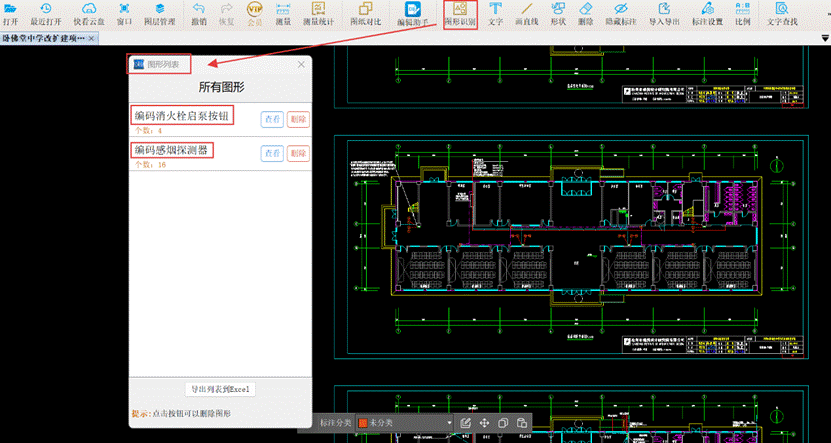

2. 本案例以编码感烟探测器为例，点击CAD快速看图工具栏中【图形识别】按钮，准确框选图纸中的“编码感烟探测器”图例，右键确认选择。在弹出对话框中输入名称“编码感烟探测器”以便后续复查。选择“矩形区域”模式，框选首层消防平面图，启动自动识别。编码消火栓启泵按钮计量方法相同，不再赘述。通过【查看已识别图形列表】功能可查看图形识别记录，如图所示，本案例编码感烟探测器工程量为16套，编码消火栓启泵按钮工程量为4套。

除器具外，分线时需配置接线盒1个，因此接线盒总数为16+4+1=21个。

在接线盒计算工程量时，CAD快速看图【图形识别】可高效精准获取器具数量，同时【查看已识别图形列表】可快速复查统计器具工程量。
