【YOLO模型】（4）--YOLO V3：目标检测的进化飞跃

一、YOLOv3 概述​

在计算机视觉领域，目标检测始终占据着举足轻重的地位，其应用场景极为广泛，涵盖了从安防监控中的行人与车辆检测，到智能驾驶里对道路标识、障碍物的识别，再到工业生产中的产品缺陷检测等多个方面。随着深度学习技术的迅猛发展，目标检测算法也经历了多次重大变革与升级 ，其中 YOLO 系列算法凭借其独特的设计理念和出色的性能表现，成为了目标检测领域的明星算法。​

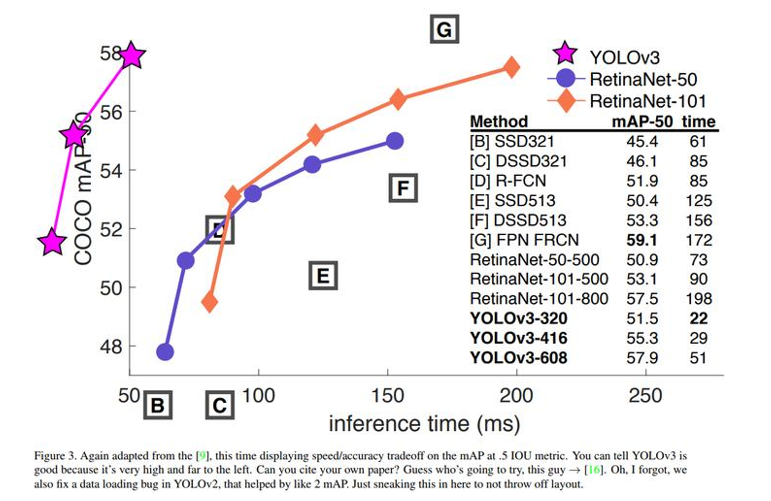

YOLOv3 作为 YOLO 系列的重要版本，在 YOLOv1 和 YOLOv2 的基础上进行了全方位的优化与创新。它的出现，进一步提升了目标检测的精度和速度，尤其是在小目标检测方面取得了显著的突破，为众多实际应用场景提供了更为强大的技术支持。接下来，我们将深入剖析 YOLOv3 的关键改进点，包括其独特的网络结构、多尺度检测机制、残差连接的巧妙运用，以及核心网络构架中的先验框设计和 softmax 层替代等内容，全面揭示 YOLOv3 的强大之处。

二、YOLOv3 的关键改进

（一）网络结构的蜕变

YOLOv3 对网络结构进行了重大革新，使其在小目标检测方面展现出卓越的性能 。与 YOLOv1 相比，YOLOv1 将图像划分为 7×7 的网格，每个网格仅预测 2 个边界框，这种粗粒度的划分方式在面对小目标时，很难准确地捕捉到目标的位置和特征，导致小目标检测精度较低。而 YOLOv3 通过更细致的特征提取和多尺度特征图信息的融合，极大地改善了这一状况 。

相较于 YOLOv2，YOLOv2 虽然引入了锚框机制和维度聚类等方法，提升了小目标检测效果，但在网络结构上仍存在一定的局限性。YOLOv3 采用了更深层的 Darknet - 53 网络作为主干网络，该网络大量使用了残差连接，不仅有效地缓解了深层网络训练中的梯度消失问题，还能够提取更丰富、更高级的语义特征 。这些丰富的语义特征对于准确检测小目标至关重要，因为小目标通常包含的信息较少，需要更强大的特征提取能力才能被准确识别 。此外，YOLOv3 还摒弃了池化层和全连接层，全部采用卷积层，通过卷积核的滑动步长为 2 来实现下采样，这样的设计能够更好地保留特征图的空间信息，使得网络在检测小目标时能够更精确地定位目标的位置 。

（二）多尺度检测的奥秘

1. 三个 scale 的设计

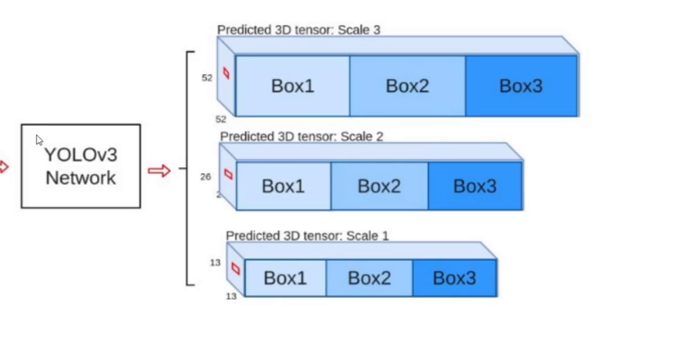

为了能够检测到不同大小的物体，YOLOv3 精心设计了三个尺度（scale），分别为 13×13、26×26 和 52×52 的特征图 。这三个尺度的特征图在检测不同大小物体时各司其职 。其中，13×13 的特征图具有最大的感受野，适合检测较大的物体，因为较大物体在图像中占据的区域较大，需要较大的感受野来捕捉其整体特征；26×26 的特征图感受野适中，用于检测中等大小的物体，能够在保证一定细节的同时，兼顾物体的整体特征；52×52 的特征图感受野较小，但分辨率较高，能够捕捉到更多的细节信息，因此适合检测较小的物体，小目标由于尺寸小，需要高分辨率的特征图来清晰地呈现其特征 。通过这种多尺度的设计，YOLOv3 能够全面地覆盖不同大小的物体，大大提高了目标检测的准确性和鲁棒性 。

2. scale 变换方法

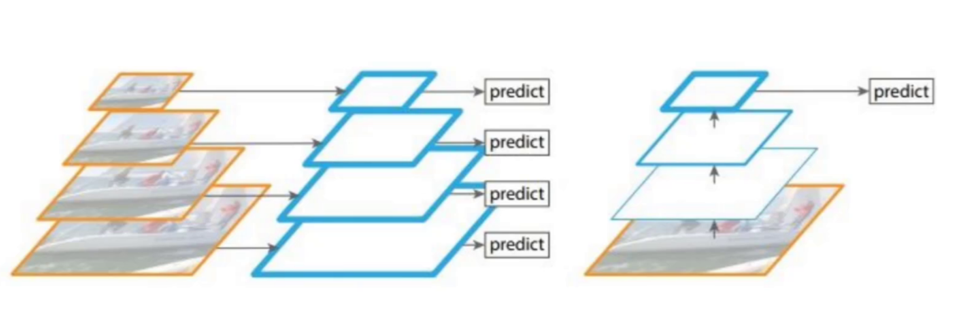

在处理不同尺度的特征图时，YOLOv3 采用了图像金字塔和特征金字塔这两种经典的方法 。图像金字塔是一种多尺度表示技术，它通过对原始图像进行降采样来构建一系列尺度不同的图像 。在目标检测中，图像金字塔可以提供多尺度的图像信息，较大尺度的金字塔图像可以检测出较大尺寸的目标，而较小尺度的金字塔图像可以检测出较小尺寸的目标 。通过融合不同金字塔层的特征，可以得到更全面、准确的目标检测结果 。然而，图像金字塔方法也存在一些缺点，例如计算成本高昂，因为构建完整的图像金字塔意味着需要多次前向传播操作，这极大地增加了计算开销和内存消耗；同时，不同层次之间的重叠部分可能导致重复计算，降低了效率，并且对于实时性要求较高的任务来说，可能无法满足实时性的需求 。

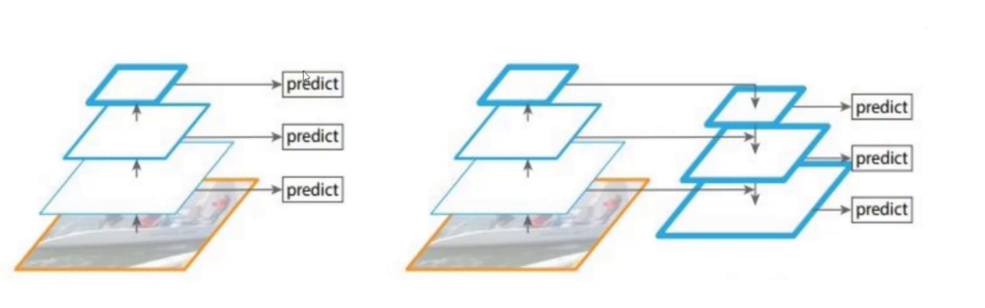

为了克服图像金字塔的这些缺点，YOLOv3 引入了特征金字塔网络（FPN） 。FPN 通过自上而下（top - down）和横向连接（lateral connections）的方式，将不同尺度下的特征图进行融合 。它利用深度卷积神经网络固有的多尺度金字塔结构，以极小的计算量构建特征金字塔的网络结构 。FPN 能够同时利用低层特征高分辨率和高层特征的高语义信息，通过融合这些不同层的特征达到预测的效果 。在 YOLOv3 中，FPN 的应用使得网络能够更好地处理不同尺度的目标，提高了小目标检测的性能 。例如，在检测小目标时，FPN 可以将高层特征图中的语义信息与低层特征图中的高分辨率信息相结合，从而更准确地检测出小目标的位置和类别 。

（三）残差连接的力量

1. 残差连接原理

残差连接的概念最早由何凯明等人在 2015 年提出，旨在解决深度神经网络中的梯度消失 / 爆炸和退化问题 。在传统的神经网络中，随着网络层数的不断增加，梯度在反向传播过程中需要逐层传递，经过每一层的权重矩阵乘法运算 。如果某一层的权重矩阵或激活函数导数小于 1，则梯度会逐渐缩小，可能导致梯度消失；反之，若导数大于 1，则可能引发梯度爆炸 。此外，网络层数的增加还可能导致网络退化，即网络的性能随着层数的增加而下降 。

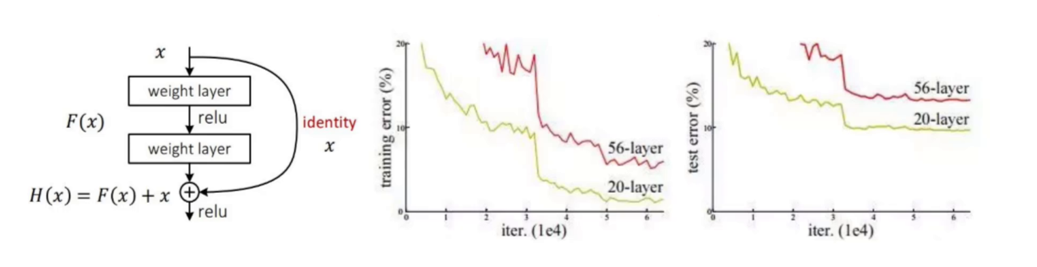

残差连接通过引入捷径（shortcut）路径，允许梯度在反向传播过程中绕过某些层，从而避免因多层网络导致的梯度不稳定现象 。具体而言，残差网络中的梯度计算公式可以表示为：gradient = (1 + residual_gradient) 。在残差连接中，网络层不再直接学习目标映射\(H(x)\)，而是学习残差映射\(F(x) = H(x) - x\)，最终输出为\(H(x) = F(x) + x\) 。通过这种方式，每一层只需要学习输入与其输出之间的差异（即残差），而不是完整的映射关系，这使得网络的学习变得更加容易 。同时，跳跃连接（Skip Connection）的存在保证了梯度能直接回传，缓解了深层网络的训练难题 。

2. 在 YOLOv3 中的应用

在 YOLOv3 中，残差连接发挥了至关重要的作用 。YOLOv3 的主干网络 Darknet - 53 大量使用了残差块，每个残差块包含两个卷积层（卷积核大小 1×1 和 3×3），中间通过跳跃连接绕过这两个卷积层 。例如，输入为 256 通道，1×1 卷积压缩至 128 通道，3×3 卷积恢复至 256 通道，通过这种 “压缩 - 扩展” 策略，不仅减少了计算量，还保留了特征表达能力 。

残差连接在 YOLOv3 中的应用带来了多方面的好处 。首先，它优化了梯度传播，跳跃连接允许梯度直接绕过深层网络层，缓解了梯度消失问题，使得网络可以训练至 53 层甚至更深，从而能够提取更高级、更复杂的语义特征 。其次，残差连接有助于特征复用，浅层特征（如边缘、纹理）通过跳跃连接直接传递到深层，避免了信息丢失，这对于小目标检测尤为重要，因为小目标的特征往往较为微弱，需要充分利用浅层特征来提高检测能力 。最后，结合 YOLOv3 的特征金字塔网络（FPN），残差块提取的多层次特征被用于不同尺度的预测（大、中、小目标），进一步提升了网络对不同大小目标的检测性能 。

三、YOLOv3 核心网络构架

（一）Darknet - 53：核心骨干网络

Darknet - 53 作为 YOLOv3 的核心骨干网络，在整个目标检测流程中扮演着至关重要的角色 。它的设计理念融合了卷积神经网络和残差网络的优势，旨在高效地提取图像的特征，为后续的目标检测任务提供坚实的基础 。

Darknet - 53 的网络结构极具特色，它由 53 个卷积层组成，并且摒弃了传统的池化层和全连接层 。在图像特征提取过程中，池化层虽然能够通过下采样减少特征图的尺寸，降低计算量，但同时也会丢失部分细节信息 。而 Darknet - 53 通过采用卷积核滑动步长为 2 的卷积操作来实现下采样，这样既可以有效地降低特征图的分辨率，又能够更好地保留图像的细节特征 。例如，在处理一些小目标时，池化层可能会导致小目标的关键特征被忽略，而 Darknet - 53 的这种设计则能够更精准地捕捉到小目标的特征 。

全连接层在传统神经网络中常用于将提取到的特征映射到具体的类别或输出值，但它存在参数众多、计算量大的问题，容易导致过拟合现象 。Darknet - 53 去除全连接层后，不仅减少了模型的参数数量，降低了计算复杂度，还提高了模型的泛化能力 。在实际应用中，当面对不同场景的图像时，Darknet - 53 能够更灵活地适应各种变化，准确地提取特征，而不会因为过拟合而在新数据上表现不佳 。

此外，Darknet - 53 大量运用了残差连接，这是其能够成功训练深层网络的关键所在 。在深层网络中，随着层数的增加，梯度消失问题会变得愈发严重，导致网络难以训练 。残差连接通过引入捷径，让梯度能够直接跳过某些层进行反向传播，有效地解决了梯度消失问题 。在 Darknet - 53 的残差块中，输入经过 1×1 卷积压缩通道数，再通过 3×3 卷积进行特征提取，最后将输入与卷积输出相加，形成残差连接 。这种结构使得网络能够学习到更丰富、更复杂的特征，同时也加快了网络的收敛速度 。

（二）输入到输出的映射之旅

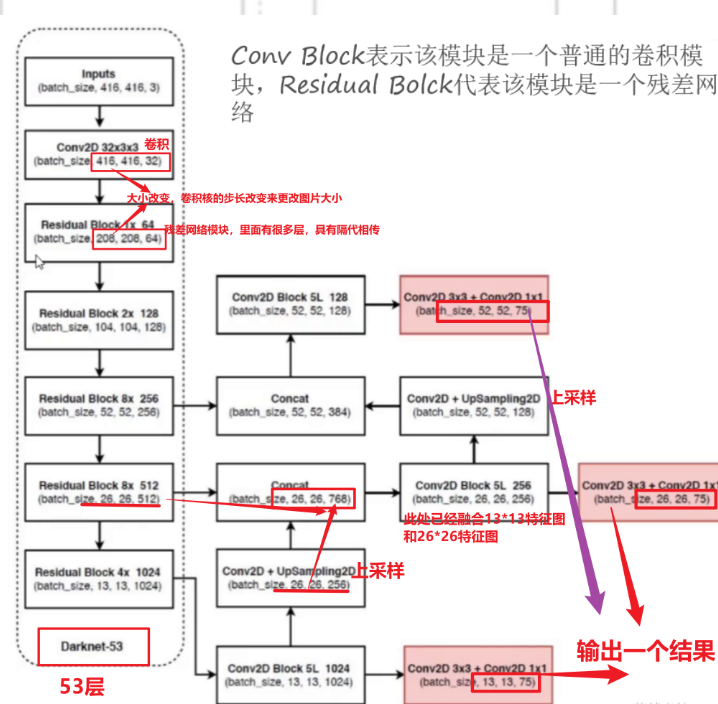

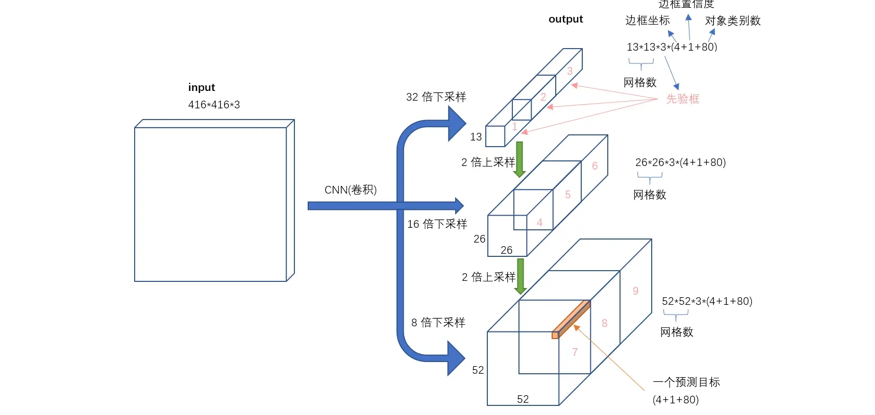

当一幅图像输入到 YOLOv3 网络中时，首先会经历一系列的卷积操作 。这些卷积操作由 Darknet - 53 骨干网络完成，它会逐步提取图像的特征，从最初的低级特征，如边缘、纹理等，到高级的语义特征 。在这个过程中，特征图的尺寸会逐渐减小，而通道数会逐渐增加 。例如，输入的图像尺寸为 416×416×3，经过多次卷积和下采样后，会得到不同尺度的特征图，如 13×13×1024、26×26×512 和 52×52×256 。

这些不同尺度的特征图包含了图像在不同层次的信息 。较小尺寸的特征图，如 13×13 的特征图，感受野较大，能够捕捉到图像中较大物体的整体特征和语义信息；而较大尺寸的特征图，如 52×52 的特征图，感受野较小，但分辨率高，能够保留更多的细节信息，适合检测小物体 。

接下来，这些特征图会分别进入不同的检测头进行目标检测 。每个检测头都会对特征图进行处理，预测出目标的类别、位置和置信度 。在预测过程中，YOLOv3 会结合先验框的信息，通过对先验框的调整来确定目标的边界框 。例如，对于一个 13×13 的特征图，每个网格点会对应 3 个先验框，检测头会根据特征图的信息对这些先验框进行调整，预测出目标的位置和大小 。

最后，通过对所有检测头的预测结果进行汇总和后处理，包括非极大值抑制（NMS）等操作，去除重叠的边界框，保留置信度较高的检测结果，从而得到最终的目标检测输出 。在实际应用中，NMS 操作可以有效地避免对同一目标的重复检测，提高检测结果的准确性和实用性 。

（三）先验框的精心设计

1. 先验框的改进

与 YOLOv2 相比，YOLOv3 在先验框设计上进行了显著的改进 。YOLOv2 使用了 5 个先验框，而 YOLOv3 使用了 9 种先验框 。这些先验框的尺寸和比例经过精心设计，能够更好地适应不同大小和形状的目标 。通过 K - means 聚类算法在训练数据集上对目标的边界框进行聚类分析，YOLOv3 确定了 9 种最合适的先验框尺寸 。在 COCO 数据集中，这 9 个先验框的尺寸分别为 (10×13)，(16×30)，(33×23)，(30×61)，(62×45)，(59×119)，(116×90)，(156×198)，(373×326) 。

这种改进带来了多方面的优势 。更多的先验框能够覆盖更广泛的目标尺寸和形状范围，提高了对不同目标的检测能力 。更合理的先验框尺寸和比例能够使模型在预测目标边界框时更加准确和高效 。因为模型不需要从头开始学习目标的边界框，而是基于这些预先设定好的先验框进行微调，大大减少了训练的难度和计算量，同时也提高了模型的收敛速度和稳定性 。

2. 先验框的分配策略

在 YOLOv3 中，不同尺度的特征图会分配不同大小的先验框 。具体来说，在最小的 13×13 特征图上，由于其感受野较大，适合检测较大的物体，因此会分配较大的先验框，如 (116×90)，(156×198)，(373×326) ；在中等大小的 26×26 特征图上，分配中等大小的先验框，如 (30×61)，(62×45)，(59×119) ，用于检测中等大小的物体；而在较大的 52×52 特征图上，分配较小的先验框，如 (10×13)，(16×30)，(33×23) ，以检测较小的物体 。

这种分配策略的依据在于不同大小的物体在图像中的特征表现不同 。较大的物体在图像中占据的区域较大，需要较大的感受野来捕捉其整体特征，因此适合用较大的先验框进行检测；而较小的物体细节特征较多，需要高分辨率的特征图和较小的先验框来准确检测 。通过这种合理的先验框分配策略，YOLOv3 能够充分发挥不同尺度特征图的优势，提高对不同大小目标的检测精度 。

（四）Softmax 层的替代变革

1. Logistic 分类器的引入

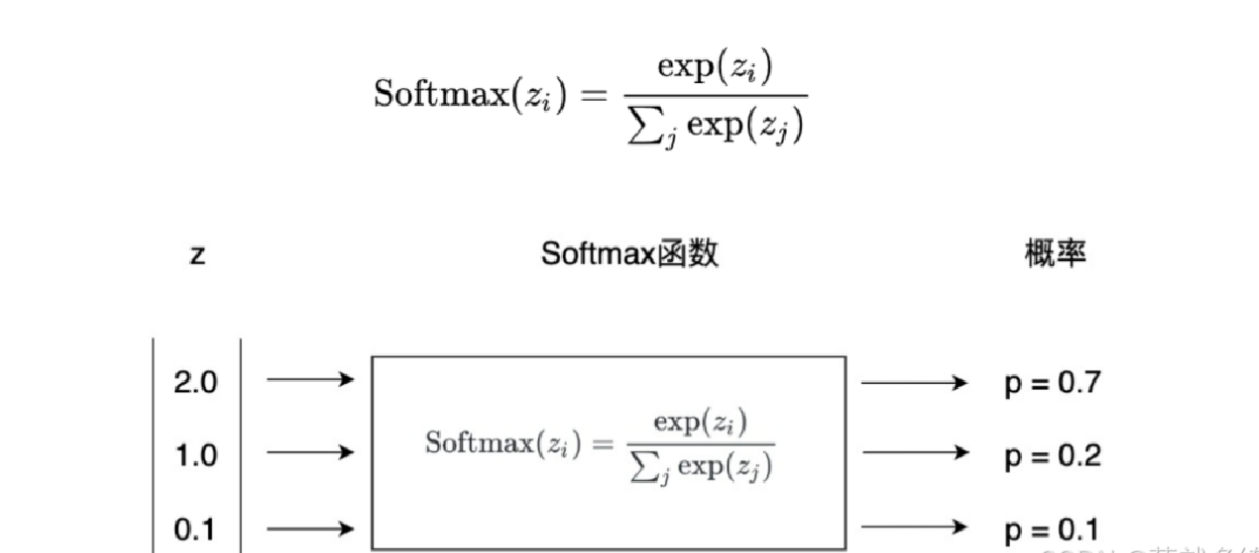

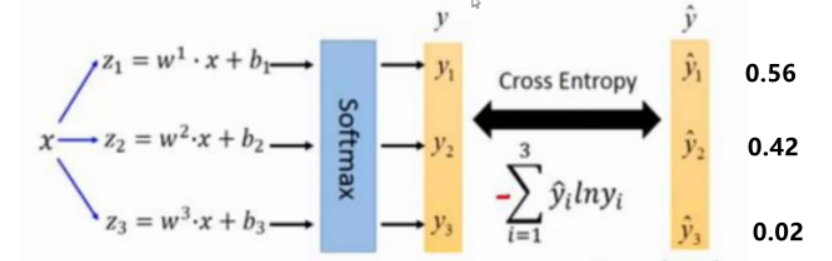

在传统的目标检测算法中，Softmax 函数常用于对目标的类别进行分类 。它假设每个目标只能属于一个类别，通过计算每个类别概率的方式来确定目标的类别 。然而，在实际应用中，很多场景下的目标可能具有多个类别标签，例如一个人可能同时属于 “行人” 和 “成年人” 两个类别 。这种情况下，Softmax 函数就无法满足需求 。

为了解决这个问题，YOLOv3 引入了 Logistic 分类器来替代 Softmax 。Logistic 分类器可以独立地对每个类别进行预测，每个类别都有自己的分类器 。它通过计算每个类别属于目标的概率，而不需要假设类别之间是互斥的 。这样，模型就能够处理多标签分类的问题，提高了对复杂场景中目标类别的检测能力 。

2. 在多标签任务中的应用

以一个复杂的交通场景为例，图像中可能存在多种类型的车辆，如轿车、卡车、公交车，同时还可能有行人、交通标志等目标 。在这种情况下，使用 Softmax 函数只能将目标归为一个类别，无法准确地描述目标的所有属性 。而 YOLOv3 使用 Logistic 分类器，可以对每个目标的多个类别进行独立预测 。对于一辆轿车，它可以同时预测出 “轿车”、“交通工具” 等多个类别标签 。在训练过程中，使用二分类交叉熵损失函数来优化 Logistic 分类器的参数，使得模型能够更准确地学习到不同类别之间的关系，从而在多标签任务中取得更好的性能 。

四、YOLOv3 的应用与展望

（一）实际应用场景展示

1. 视频监控领域

在视频监控领域，YOLOv3 凭借其出色的实时性和准确性，发挥着重要作用 。以智能安防监控系统为例，该系统运用 YOLOv3 算法对监控视频进行实时分析 。在一些公共场所，如商场、车站等人流量较大的地方，系统能够快速准确地检测出人员、车辆等目标，并对其行为进行分析 。当检测到人员异常聚集、奔跑或者车辆逆行等情况时，系统会立即发出警报，通知相关人员进行处理 。

在一个实际的商场监控案例中，YOLOv3 算法能够在复杂的环境下，如人群密集、光线变化较大的情况下，准确地检测出每个人的位置和行动轨迹 。通过对这些数据的分析，商场管理人员可以及时了解商场内的人流分布情况，合理安排安保人员和服务人员，提高商场的运营效率和安全性 。同时，对于一些可疑行为，如盗窃、打架等，系统能够及时发现并报警，为维护商场的秩序提供了有力的支持 。

2. 自动驾驶领域

在自动驾驶领域，YOLOv3 同样有着广泛的应用 。自动驾驶汽车需要实时准确地识别道路上的各种目标，如行人、车辆、交通标志和标线等，以确保行驶的安全 。YOLOv3 算法能够快速地对车载摄像头获取的图像进行处理，检测出各种目标，并确定其位置和类别 。

在实际的自动驾驶场景中，当车辆行驶在城市道路上时，YOLOv3 可以快速检测到前方的车辆、行人以及交通信号灯 。根据检测结果，自动驾驶系统可以做出相应的决策，如加速、减速、避让等 。例如，当检测到前方有行人正在过马路时，系统会及时减速停车，等待行人通过后再继续行驶；当检测到交通信号灯变为红色时，系统会自动控制车辆停车 。通过这些实时的目标检测和决策，YOLOv3 为自动驾驶汽车的安全行驶提供了重要的技术保障 。

（二）未来发展趋势探讨

1. 模型轻量化与加速

随着移动设备和嵌入式系统对目标检测需求的不断增加，模型轻量化和加速成为未来 YOLOv3 发展的重要方向 。研究人员将致力于开发更高效的网络结构和算法，减少模型的参数量和计算量，同时保持甚至提高模型的检测性能 。通过剪枝技术去除模型中不重要的连接和参数，降低模型的复杂度；采用量化技术将模型的参数和计算过程进行量化，减少内存占用和计算资源的消耗 。还可以利用硬件加速技术，如专用集成电路（ASIC）和现场可编程门阵列（FPGA），进一步提高模型的推理速度，使其能够在资源受限的设备上实时运行 。

2. 与其他技术的融合

YOLOv3 未来将更多地与其他技术进行融合，以拓展其应用场景和提升性能 。与深度学习中的其他技术，如语义分割、实例分割等相结合，实现对目标更全面、更精细的理解和分析 。将目标检测与语义分割相结合，可以同时获取目标的位置和类别信息，以及目标内部的语义信息，这在一些需要对场景进行详细分析的应用中非常有用 。与传感器技术，如激光雷达、毫米波雷达等融合，能够充分利用不同传感器的优势，提高目标检测的准确性和鲁棒性 。激光雷达可以提供高精度的距离信息，毫米波雷达在恶劣天气条件下具有较好的性能，与 YOLOv3 结合使用，可以在各种复杂环境下实现更可靠的目标检测 。

3. 适应复杂场景与多模态数据

未来的目标检测任务将面临更加复杂的场景和多模态数据，YOLOv3 需要不断进化以适应这些挑战 。在复杂场景中，如极端天气条件（暴雨、大雾、大雪等）、光照变化剧烈的环境下，YOLOv3 需要具备更强的鲁棒性和适应性，能够准确地检测出目标 。通过引入更多的对抗训练技术，使模型在面对各种干扰和噪声时能够保持稳定的性能 。随着多模态数据的不断涌现，如视频、音频、文本等，YOLOv3 有望与这些多模态数据进行融合，实现更智能的目标检测 。结合视频中的图像信息和音频信息，可以更好地检测出目标的位置和行为，甚至可以通过音频信息检测到一些隐藏在图像中的目标 。
