基于单片机车窗环境监测控制系统Proteus仿真(含全部资料)

news 2025/10/15 15:35:01

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

车窗控制系统
1、系统分为手动和自动模式
2、手动模式：通过按钮可以直接控制窗户开启和关闭
3、自动模式：温度高于30度开启窗户，温度低于10度则关闭窗户
4、检测车窗压力，如果压力过高，报警并停止运行

项目文件：

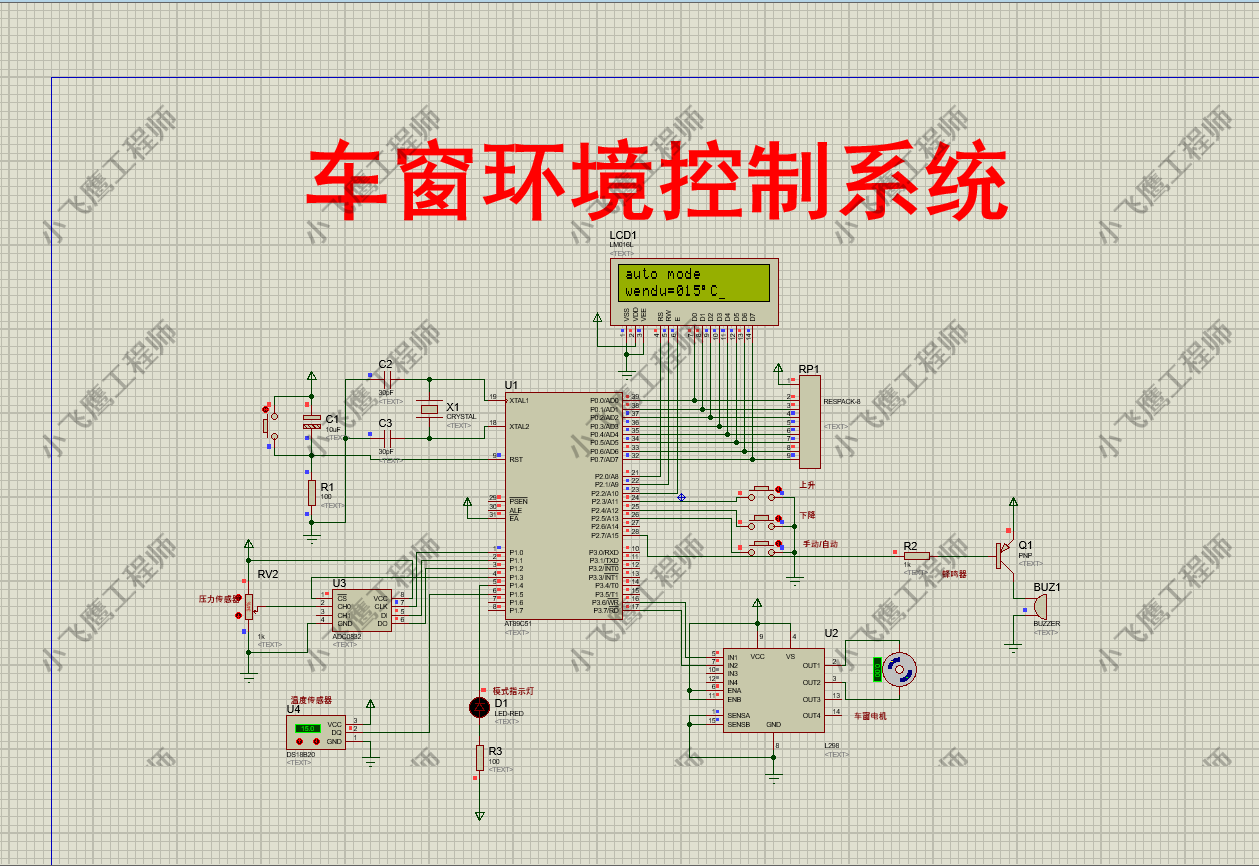

一、Proteus仿真源文件

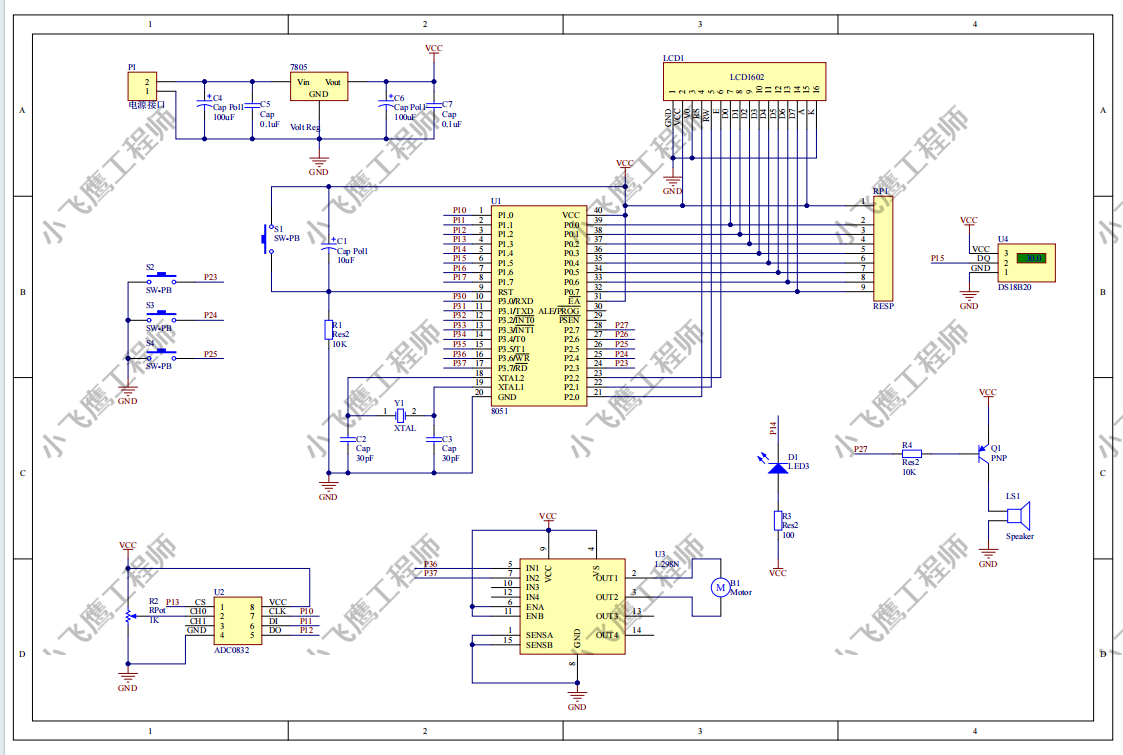

二、AD原理图文件

二、报告说明书

三、系统流程图

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	10uf	1
电容	30pf	2
晶振	12MHZ	1
电阻	10k	1
按钮		4
温度传感器	DS18B20	1
模数芯片	ADC0832	1
电位器	1k	2
LED	红色	1
电阻	100欧	1
电阻	1k	1
三极管	PNP	1
蜂鸣器	有源	1
显示器	LCD1602	1
排阻	10k	1
直流电机	5V	1

五、Keil c语言程序源代码(部分)

#include "reg51.h"
#include "lcd1602.h"
#include"Ds18b20.h"
#include "ADC0832.h"
sbit beep=P2^7;
uchar temp=0;//温度
uchar time=0;
uchar mode=0;//模式
uchar flag=0;//窗子状态
uchar press=0;//压力
uchar xian[]="wendu=000 C";
void delay(uint i)//延时ms
{uchar j;while(i--){for(j=0;j<110;j++);}
}
void kai()//开窗
{motor1=0;delay(2000);motor1=1;motor2=0;delay(1400);motor2=1;
}
void guan()//关窗
{motor2=0;delay(2000);motor2=1;motor1=0;delay(1400);motor1=1;
}
void main()
{TMOD|=0X01;TH0=0X3C;TL0=0XB0;	ET0=1;//打开定时器0中断允许EA=1;//打开总中断TR0=1;//打开定时器init_1602();//初始化LCD1602xian[9]=0xdf;write_string(1,0,"auto mode  ");while(1){if(!k3){if(mode)write_string(1,0,"handle mode");elsewrite_string(1,0,"auto mode  ");while(!k3);}if(mode)//手动{if((!k1)&&(flag>0))//开窗{kai();flag=0;}if((!k2)&&(flag==0))//关窗{guan();flag=1;}}else//自动{if((temp>30)&&(flag>0))//开窗{kai();flag=0;}if((temp<10)&&(flag==0))//关窗{guan();flag=1;}}		}
}
void Timer0() interrupt 1//定时器0中断
{if(time<10)//0.5stime++;else{time=0;temp=Ds18b20ReadTemp();//测温xian[6]=temp/100+0x30;xian[7]=temp%100/10+0x30;xian[8]=temp%10+0x30;write_string(2,0,xian);press=ADC();//压力检测}//夹住检测if(press>60){write_string(1,0,"warning!!  ");while(press>60)//等待处理{delay(10);press=ADC();}TR0=1;if(mode)write_string(1,0,"handle mode");elsewrite_string(1,0,"auto mode  ");beep=1;}TH0=0X3C;TL0=0XB0;
}
