从点云到模型，徕卡RTC360如何搞定铝单板测量？

在建筑领域中，复杂曲面的铝单板安装一直是个棘手难题。传统测量手段不仅效率低下，还容易产生误差，直接导致铝板下料不准、加工偏差，甚至成本超支。不过，淮南剧院项目给出了完美解决方案 —— 使用徕卡RTC360三维扫描仪+逆向建模技术，轻松搞定这些麻烦！

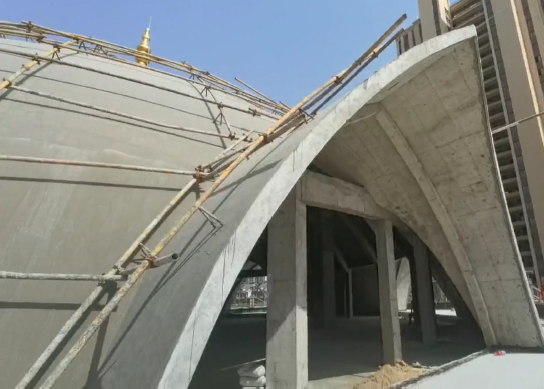

未安装完成/未交接时的全景图

一、项目背景

淮南剧院，这座集艺术与科技于一体的现代化建筑，其外观设计融合了大量曲面与自由造型元素，对铝单板的测量与安装提出了极高要求。传统测量手段在面对如此复杂的几何结构时，不仅效率低下，而且极易产生误差，导致铝板下料数据失准，进而引发加工偏差与成本超支。如何在保证测量精度的同时，提高测量效率，成为项目团队待解决的问题。

建筑效果参考图①

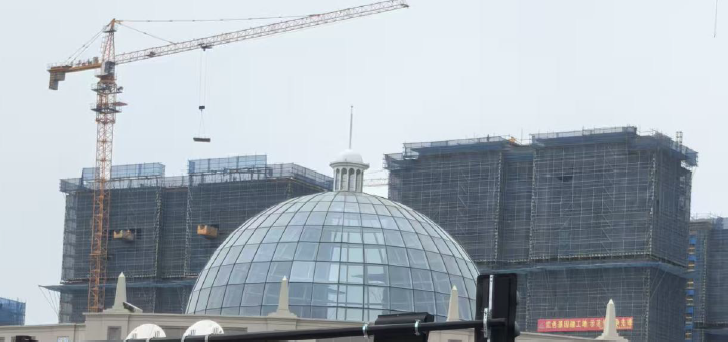

建筑效果参考图②

二、三维测量现场

面对挑战，项目团队引入了先进的徕卡RTC 360三维扫描仪，通过高精度点云数据，为铝单板的精准测量与深化设计提供了有力支持。

01

高效扫描，缩短工期

徕卡RTC 360三维扫描仪以其惊人的扫描速度脱颖而出，每秒可捕获超过200万个点的扫描速度，极大缩短了现场扫描时间。在淮南剧院项目中，这一特性使得团队能够在短时间内完成大面积、复杂结构的扫描工作，减少了现场人员的工作时长，降低了对现场环境的干扰，同时也减少了因长时间工作可能带来的意外误差。

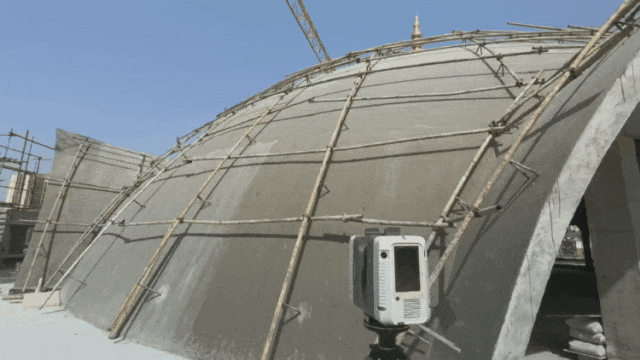

现场扫描图

02

全自动拼接，精准无误

徕卡RTC 360三维扫描仪实现了全自动点云拼接，通过视觉增强和惯导技术，能够实时对连续两个测站间的点云进行自动拼接，确保了点云成果的准确性和一致性。这一特性在淮南剧院项目中发挥了关键作用，使得团队能够快速获取高质量的点云数据，为后续建模工作奠定了坚实基础。

03

高精度点云，真实还原

点云数据作为现场实际状况的1:1高精度数字复制体，为后续建模提供了客观、精确的基准数据。在淮南剧院项目中，团队利用高精度点云数据，成功创建了真实的建筑数字模型，为铝单板的深化设计提供了有力支持。

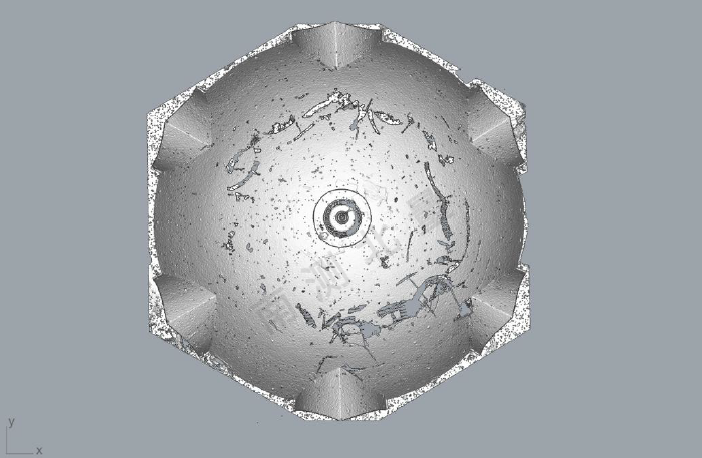

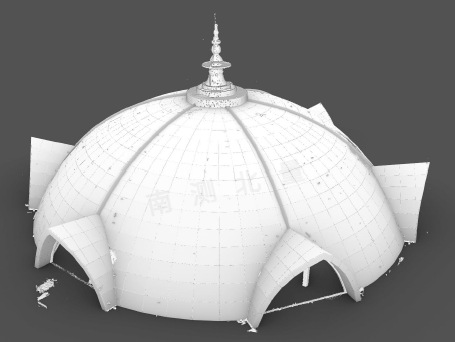

点云展示图

三、逆向建模

在获取高质量点云数据后，项目团队通过逆向建模技术，将点云数据转化为精准的铝单板模型。

01

精准建模

利用“双轨扫掠”等工具，将大面积主体部分放样出来，形成初步的铝单板模型。在此基础上，团队还提前发现了铝板与主体结构间的碰撞问题，从根本上杜绝了现场安装不上的风险。

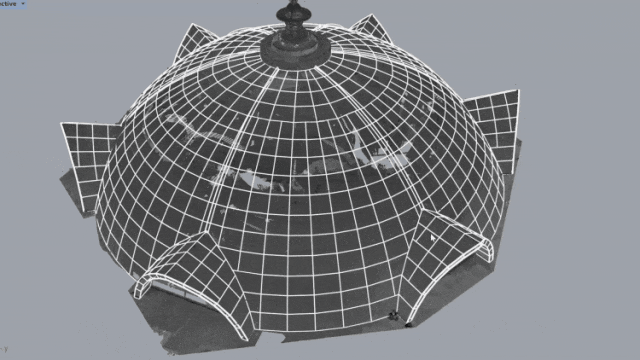

逆向建模图①

02

细节处理

对于铝单板上的细节部分，如门洞、窗框等，团队采用了逐个描线、建面的方式进行处理。这样的处理方式，确保了后期生产出来的铝板具有极高的准确性与贴合度。

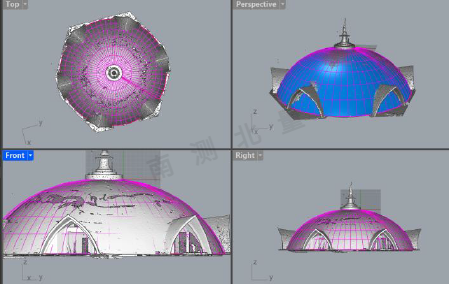

逆向建模图②

四、成果展示

经过逆向建模与深化设计，团队成功输出了高质量的铝单板模型。这些模型不仅精准还原了建筑的设计意图，还充分考虑了现场安装的实际需求，为铝单板的加工与安装提供了有力保障。

在淮南剧院项目中，这些精准的铝单板模型不仅提高了施工效率，还显著降低了成本超支的风险。

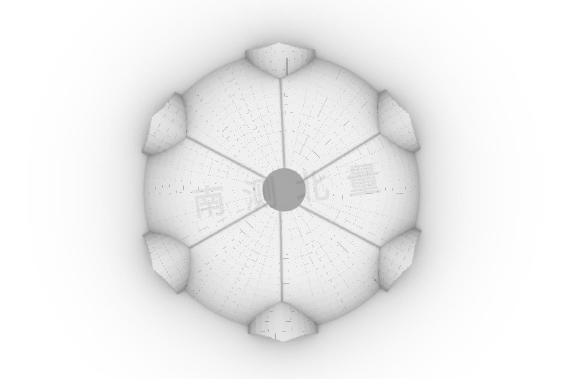

铝板成果展示图①

铝板成果展示图②

五、总结

淮南剧院逆向建模项目的成功实施，充分展示了三维扫描技术在铝单板精准测量与深化设计方面的巨大潜力。随着建筑行业的不断发展与进步，徕卡RTC 360三维扫描仪将成为推动建筑装饰领域创新发展的重要力量。未来，我们有理由相信，三维扫描仪将在更多建筑项目中发挥关键作用，引领建筑装饰新未来。
