FPGA学习（二）—— 三八译码器

FPGA学习（二）—— 三八译码器

一、三八译码器原理

1、三八译码器的真值表

输入 A	输入 B	输入 C	输出 Y0	输出 Y1	输出 Y2	输出 Y3	输出 Y4	输出 Y5	输出 Y6	输出 Y7
0	0	0	1	0	0	0	0	0	0	0
0	0	1	0	1	0	0	0	0	0	0
0	1	0	0	0	1	0	0	0	0	0
0	1	1	0	0	0	1	0	0	0	0
1	0	0	0	0	0	0	1	0	0	0
1	0	1	0	0	0	0	0	1	0	0
1	1	0	0	0	0	0	0	0	1	0
1	1	1	0	0	0	0	0	0	0	1

2、逻辑表达式

3、Verilog代码实现

module _38yima(a, b, c, out);
    input a;  // 输入端口a
    input b;  // 输入端口b
    input c;  // 输入端口c
    output [7:0] out;  // 输出端口out，8位宽
    reg [7:0] out;     // 声明out为寄存器类型
    // 或者可以直接写成：output reg [7:0] out;

    // always块：当a、b或c发生变化时触发
    always @(a, b, c) begin
        // case语句：根据{a, b, c}的组合值选择输出
        case ({a, b, c})
            3'b000: out = 8'b0000_0001;  // 当{a, b, c}为000时，out输出0000_0001
            3'b001: out = 8'b0000_0010;  // 当{a, b, c}为001时，out输出0000_0010
            3'b010: out = 8'b0000_0100;  // 当{a, b, c}为010时，out输出0000_0100
            3'b011: out = 8'b0000_1000;  // 当{a, b, c}为011时，out输出0000_1000
            3'b100: out = 8'b0001_0000;  // 当{a, b, c}为100时，out输出0001_0000
            3'b101: out = 8'b0010_0000;  // 当{a, b, c}为101时，out输出0010_0000
            3'b110: out = 8'b0100_0000;  // 当{a, b, c}为110时，out输出0100_0000
            3'b111: out = 8'b1000_0000;  // 当{a, b, c}为111时，out输出1000_0000
        endcase
    end
endmodule

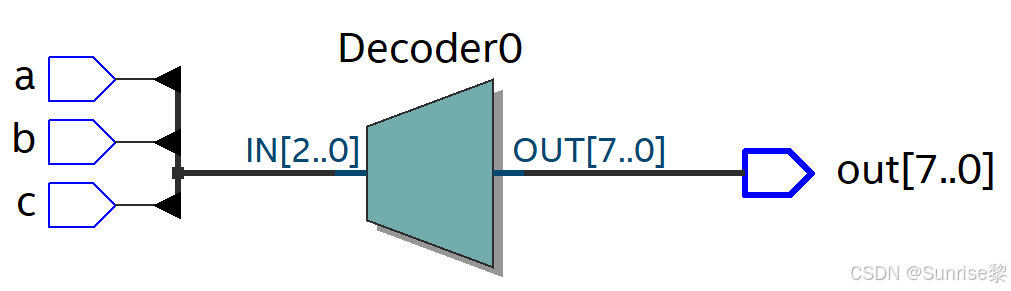

4、RTL原理图

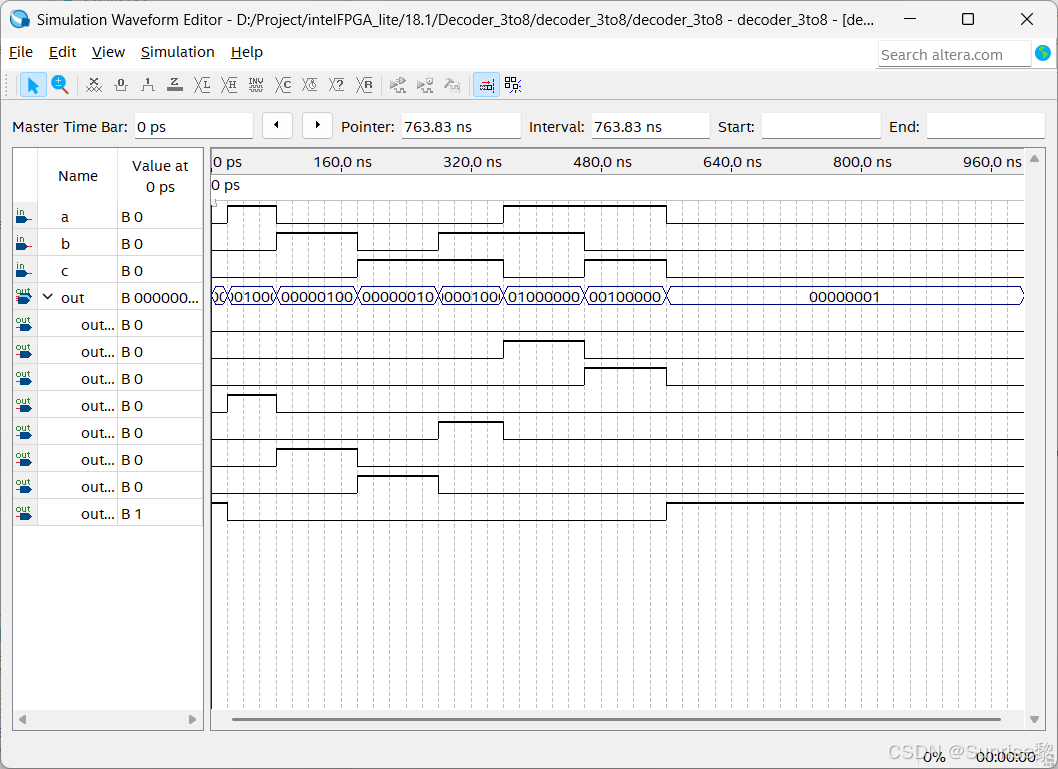

5、波形仿真

二、点亮数码管

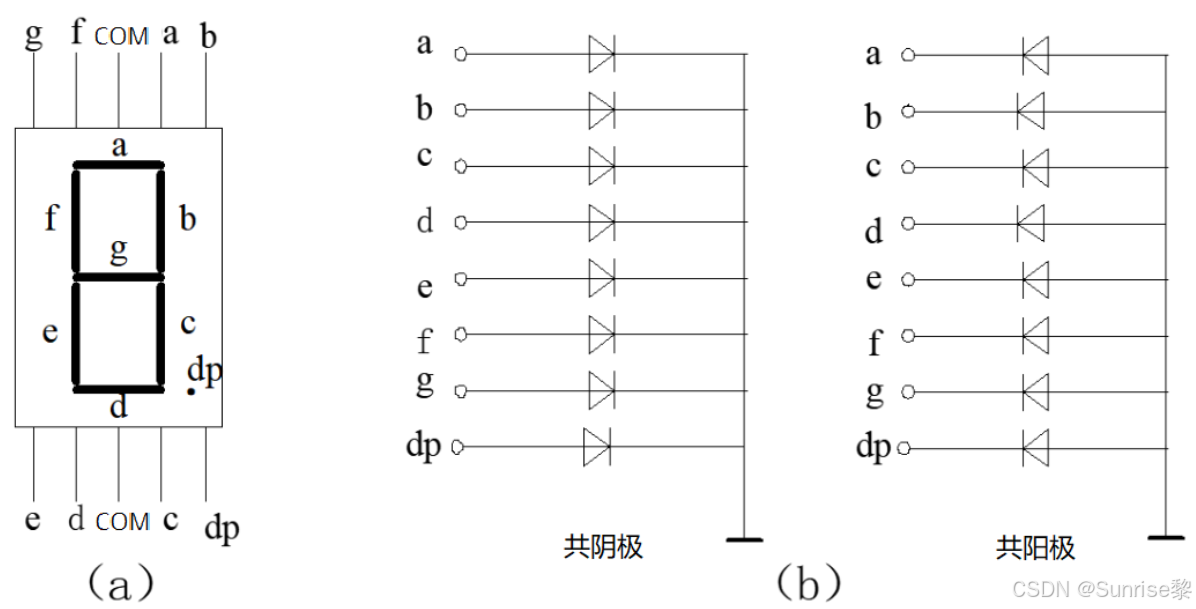

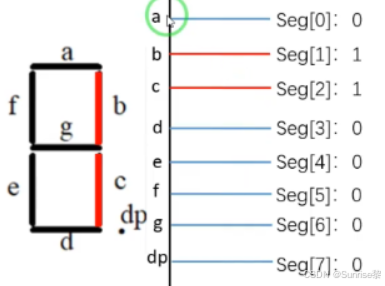

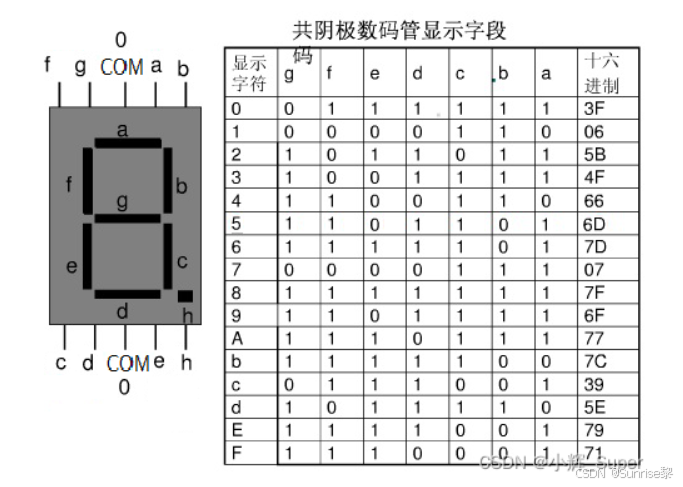

1、数码管的介绍

、

2、代码实现

/*实现38译码器
module _38yima(a, b, c, out);
    input a;  // 输入端口a
    input b;  // 输入端口b
    input c;  // 输入端口c
    output [7:0] out;  // 输出端口out，8位宽
    reg [7:0] out;     // 声明out为寄存器类型
    // 或者可以直接写成：output reg [7:0] out;

    // always块：当a、b或c发生变化时触发
    always @(a, b, c) begin
        // case语句：根据{a, b, c}的组合值选择输出
        case ({a, b, c})
            3'b000: out = 8'b0000_0001;  // 当{a, b, c}为000时，out输出0000_0001
            3'b001: out = 8'b0000_0010;  // 当{a, b, c}为001时，out输出0000_0010
            3'b010: out = 8'b0000_0100;  // 当{a, b, c}为010时，out输出0000_0100
            3'b011: out = 8'b0000_1000;  // 当{a, b, c}为011时，out输出0000_1000
            3'b100: out = 8'b0001_0000;  // 当{a, b, c}为100时，out输出0001_0000
            3'b101: out = 8'b0010_0000;  // 当{a, b, c}为101时，out输出0010_0000
            3'b110: out = 8'b0100_0000;  // 当{a, b, c}为110时，out输出0100_0000
            3'b111: out = 8'b1000_0000;  // 当{a, b, c}为111时，out输出1000_0000
        endcase
    end
endmodule
*/
//利用38译码器点亮8段数码管
module _38yima(
    input wire [2:0] sw,  // 3位输入开关，用于选择数码管显示的数字
    output reg [6:0] seg  // 8位输出，连接到数码管的段选信号（a-g + dp）
);

    // 数码管段选信号定义（共阳极）
    // seg[6:0] 分别对应数码管的  g, f, e, d, c, b, a
    // 共阳极数码管：0 点亮，1 熄灭
    always @(sw) begin
        case (sw)
            3'b000: seg = 8'b1100_0000; // 显示数字 0
            3'b001: seg = 8'b1111_1001; // 显示数字 1
            3'b010: seg = 8'b1010_0100; // 显示数字 2
            3'b011: seg = 8'b1011_0000; // 显示数字 3
            3'b100: seg = 8'b1001_1001; // 显示数字 4
            3'b101: seg = 8'b1001_0010; // 显示数字 5
            3'b110: seg = 8'b1000_0010; // 显示数字 6
            default: seg = 8'b1111_1111; // 默认全灭
        endcase
    end
endmodule

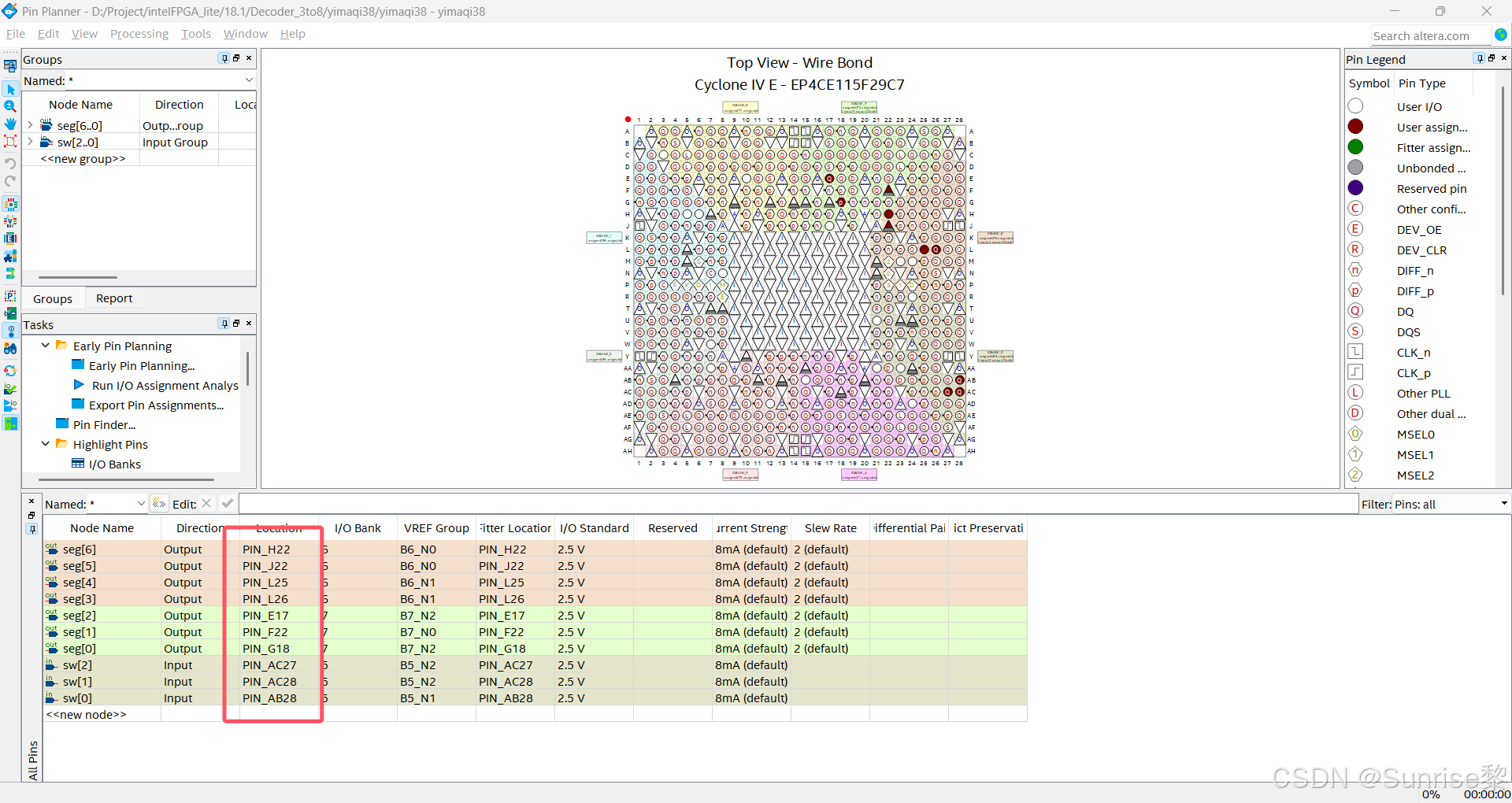

3、引脚配置

4、测试结果
