◆comfyUI教程◆第2章05节 comfyui的控制约束-controlnet基础与应用

摘要：ComfyUI中ControlNet可通过额外控制条件精准生图，流程类似WebUI：图像预处理→模型计算→传采样器，核心是“ControlNet应用”节点。需用“ControlNet加载器”选对应模型（1.5/SDXL版需匹配大模型），借ComfyUI_controlNet_aux插件的预处理器（如Aux集成预处理器）获取预处理图。可设“完美像素”约束尺寸，多ControlNet可串联或用“ControlNet堆”集成，注意模型、预处理器与大模型版本一致，且出图尺寸需匹配参考图。

    通过controlnet，我们可以让SD模型在相对抽象的语义理解基础上增加额外的控制条件，比如姿势、轮廓等，让SD更精确地生成接近我们设想的图片内容。目前Controlnet已迭代出多种控制条件的模型，可以实现轮廓、姿态、空间关系、色彩风格等多个维度的控制效果，而且这些不同类型的控制效果还可以组合使用，共同约束图片从而达到更加精准控制的图片效果。

    我们先来回顾下webui中controlnet的操作界面，大致流程可以拆解为：上传图像，选择控制类型，选择对应的预处理器和controlnet模型，点击爆炸按钮获取预处理图像，然后再启动文生图或者图生图流程。

    comfyui中的controlnet遵循类似的流程：图像经过预处理获取预处理图像，再经过controlnet的模型计算得到新的条件传递给采样器。

    comfyui中的controlnet由“模型加载”、“获取预处理图像”及“应用”三部分板块组成，其中核心节点是controlnet的应用。

1 controlnet应用

    常用controlnet应用节点名称“controlnet应用”

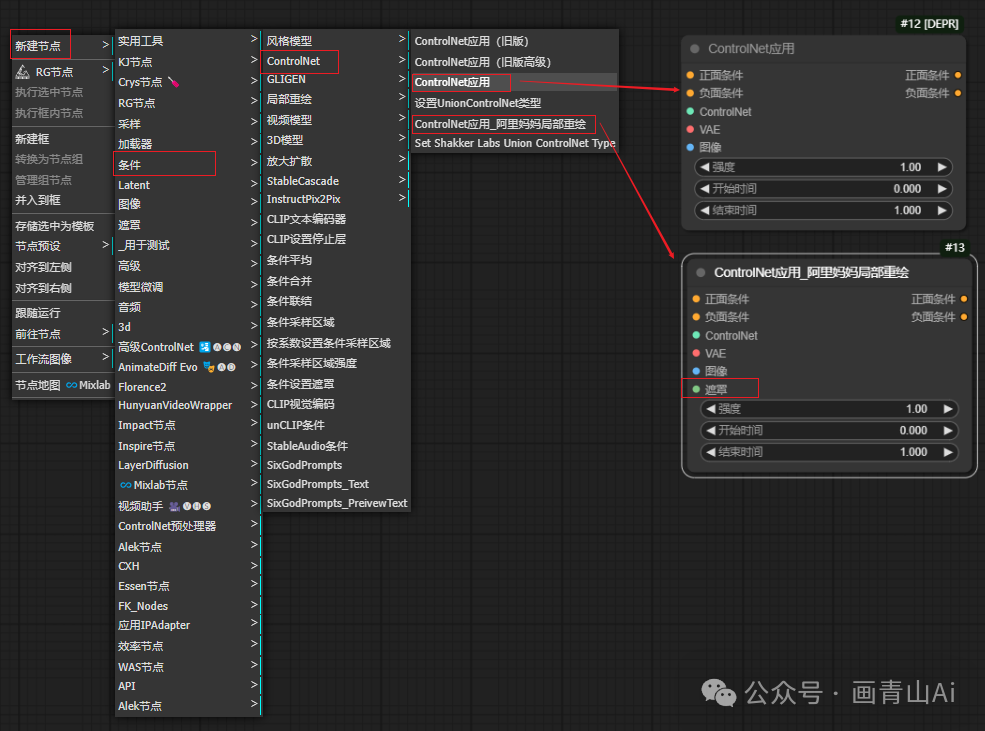

    新建路径：鼠标右键→新建节点→条件→controlnet→controlnet应用

    强度: 范围0-1，强度越大则controlnet影响效果越明显。

    开始时间、结束时间：controlnet生效的开始和结束时间。

    “controlnet应用”节点负责汇总输入的预处理图像、controlnet模型及提示词等信息，经计算处理后向后提供综合引导条件。

    实际应用中，除“controlnet应用（高级）”节点外，还有“controlnet应用_阿里妈妈局部重绘“节点使用频率较高，它们的主要区别是后者多了一个遮罩接口，常用于局部重绘相关的工作流。

2 controlnet模型加载器

controlnet模型加载器节点名称为“controlnet加载器”

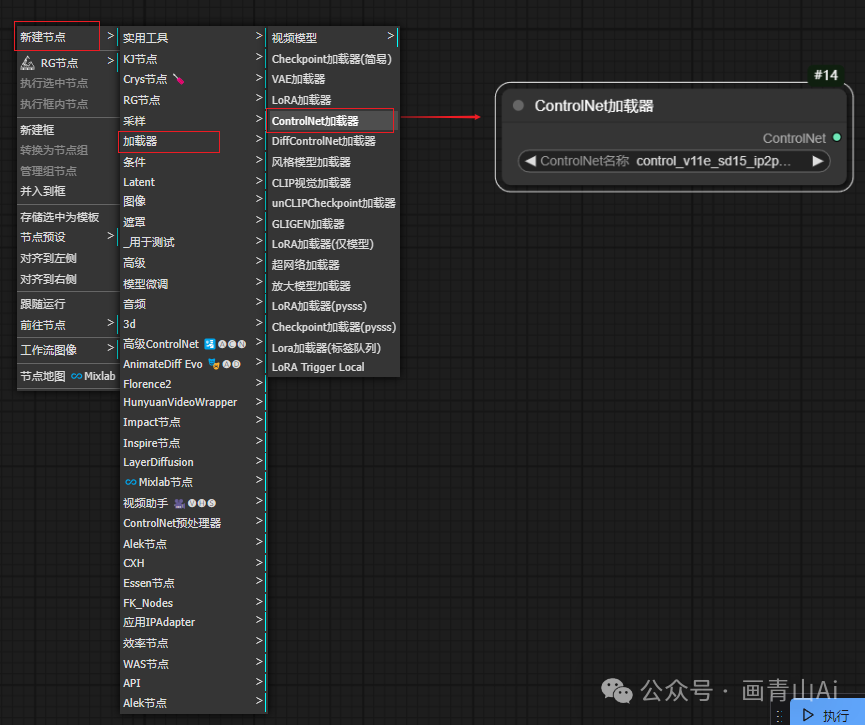

新建路径：鼠标右键→新建节点→加载器→controlnet加载器

    controlnet加载器主要用于controlnet模型的选择，我们在1-1课中已设置了comfyui的模型共享webUI的模型文件，所以此处无需再重复下载controlnet模型。

    没有安装webui的小伙伴，可以通过下面的地址下载controlnet模型，并将所下载的模型文件安装至此路径：..\ComfyUI\models\controlnet

（1）官方提供了 Stable Diffusion 1.5 版本的 ControlNet 模型下载地址：

https://huggingface.co/lllyasviel/ControlNet-v1-1/tree/main

（2）SDXL 版本的controlnet模型该模型集成了 ControlNet 的多种类型功能，是统一集成的一个文件，直接选中该模型即可实现多种功能。

下载地址：https://huggingface.co/xinsir/controlnet-union-sdxl-1.0

3 获取预处理图像

3.1 已有预处理图像

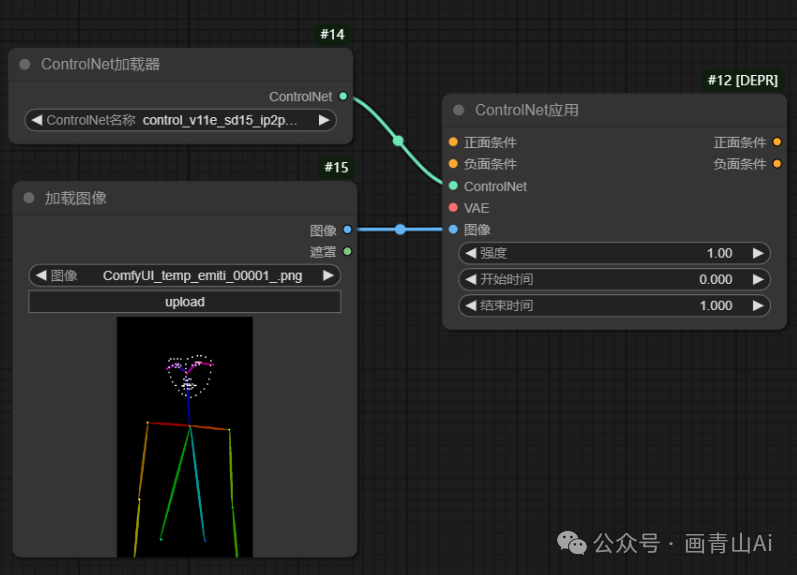

    如果我们已经拥有预处理后的图像，那么可以直接通过“加载图像”节点，加载预处理图像并连入controlnet应用节点即可：

3.2 获取预处理图像

    大多数时候，我们仅有一张用于参考的普通图像，为了获取符合controlnet使用要求的与处理图像，需要先将加载的图像进行预处理。在comfyui中，需要安装专门的插件来获取对controlnet预处理的功能节点。

3.2.1 预处理器安装

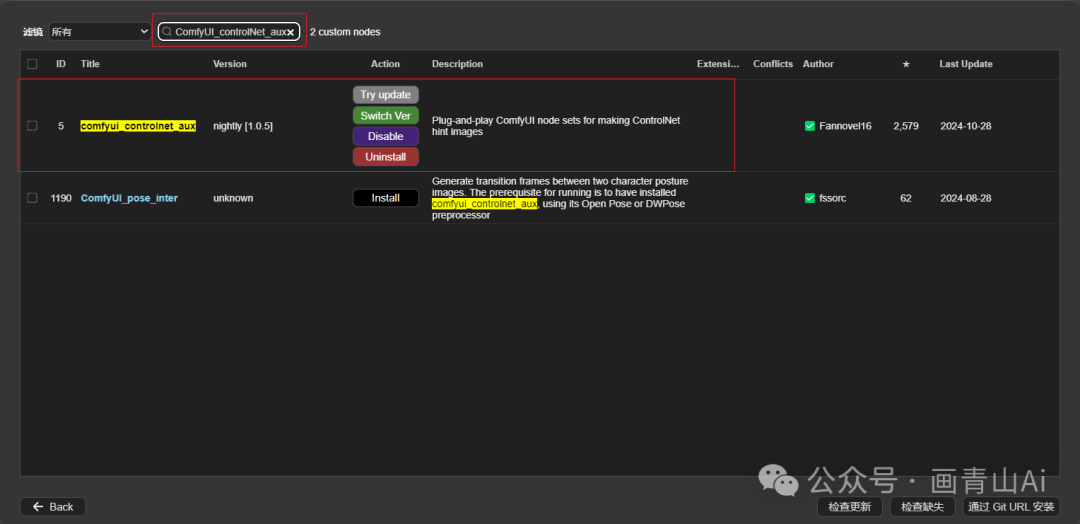

ComfyUI_controlNet_aux是加载controlnet预处理器的插件，可以通过管理器搜索“controlnet”安装。秋叶版启动器已集成该插件，无需自行下载。

    项目地址如下：

https://github.com/Fannovel16/comfyui_controlnet_aux

3.2.2 controlnet预处理器模型

   不同的预处理功能需要使用对应的模型，选择预处理器类型后，运行工作流后台会自动下载预处理模型。如果网络问题无法自动下载，请手动下载安装：

    预处理器模型放置地址：..\ComfyUI\custom_nodes\comfyui_controlnet_aux\ckpts

3.2.3 controlnet预处理器应用

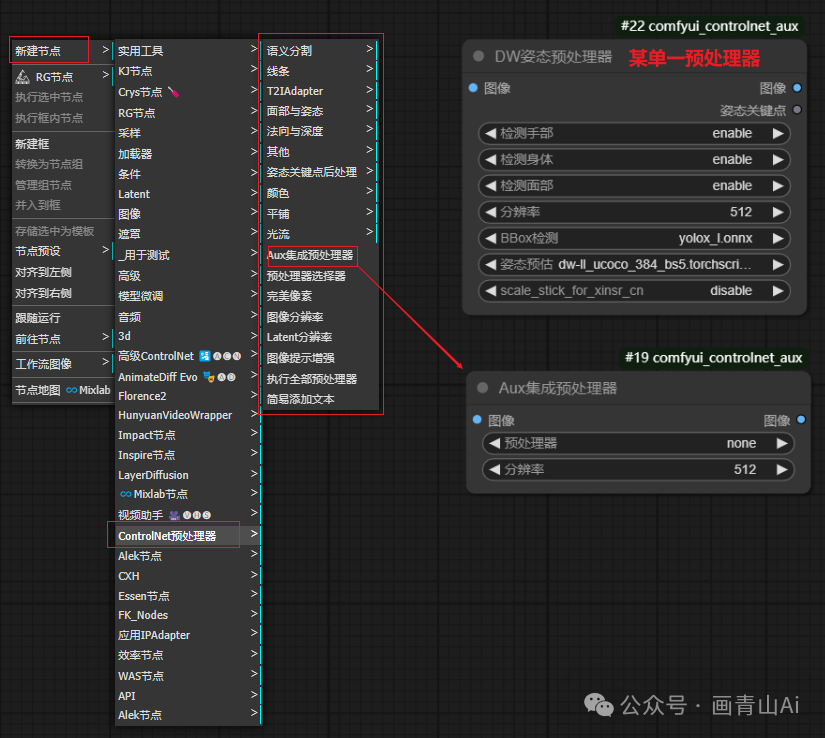

     新建路径：新建节点→controlnet预处理器

    可以看到controlnet预处理下有多种类型的选项，不同的选项对应不同的controlnet功能。

    我们常用的controlnet预处理器为“Aux集成预处理器”节点，该节点可以支持选择任意一款预处理器，而非某一特定功能的预处理器。

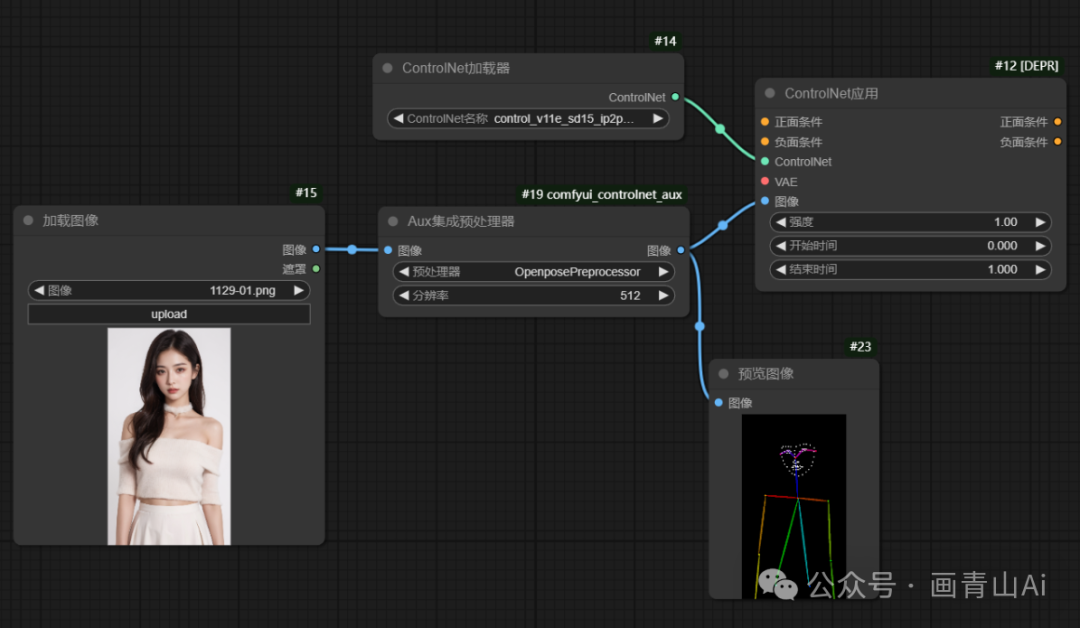

    该节点使用方式：加载图像→controlnet预处理器（获取预处理图像）→controlnet应用

4 完美像素模式

    用来约束预处理器处理图片的尺寸，主要是通过限制目标图像的最短边并重新计算分辨率的功能。拉伸模式可以对图像进行拉伸、裁剪、拉伸并填充等，虽然最终尺寸都会遵循原图的比例，但具体得到的尺寸并不相同，计算规则可参考下面的示例：

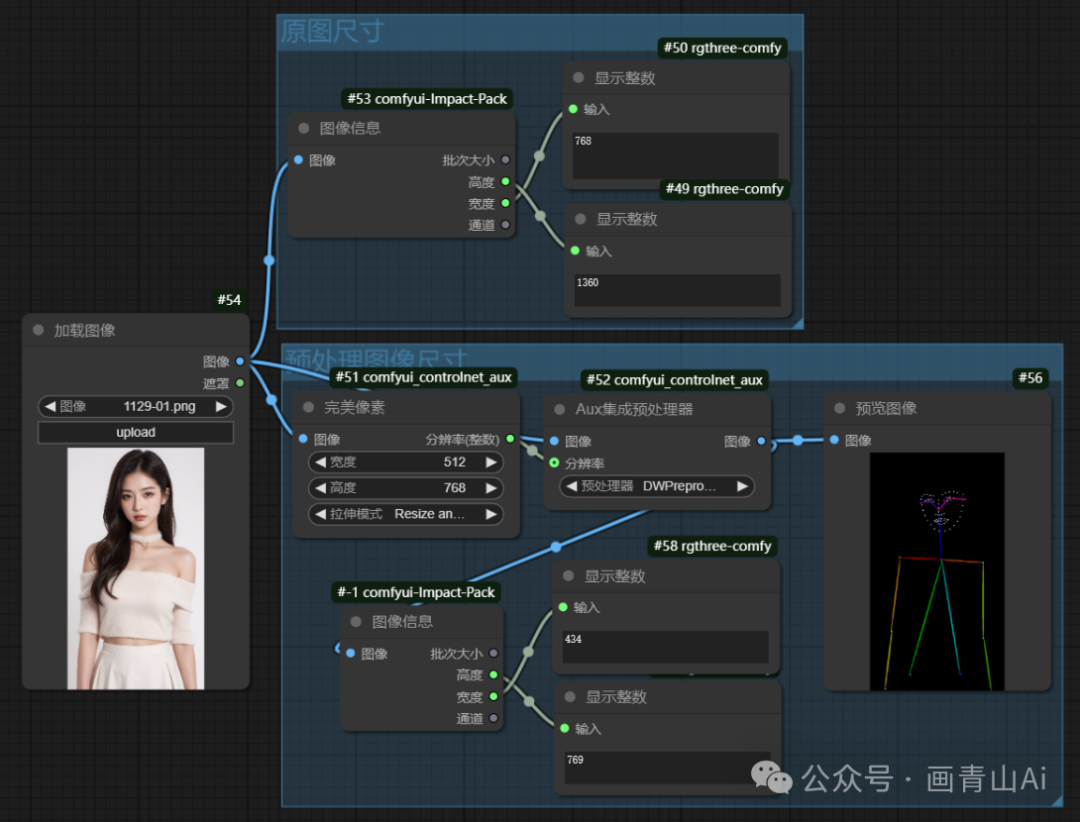

    参考图片的尺寸“宽度×高度“是768×1360（比例9:16），“完美像素”节点的“宽度”、“高度”分别输入512和768（比例2:3）。

    （1）选择“仅拉伸”模式，预处理图像尺寸为512×907，该模式下按照参考图像尺寸比例，补齐空缺部分；

    （2）选择“裁剪并拉伸”模式，比较目标宽度和高度的比例2:3和原图的宽高比9:16，目标图像的宽度比例更大，则在该模式下，保持宽度尺寸不变，拉伸高度，按照原图比例进行拉伸，得到预处理图像尺寸为512×907（如果目标图像的高度值大于参考图，则拉伸宽度，该模式下是固定比例偏大的边，扩大比例偏小的边）。

    （3）选择“裁剪并填充”模式，比较目标宽度和高度的比例2:3和原图的宽高比9:16，目标图像的宽度比例更大，则在该模式下，保持高度不变，按比例缩小宽度，得到预处理图像尺寸为434×768（该模式下是固定比例偏小的边，缩小比例偏大的边）。

    该项内容理解起来需要一定的空间想象力，附件中放入了测试的工作流内容，大家可以在工作流中进行尝试。

    “完美像素”节点使用方法：

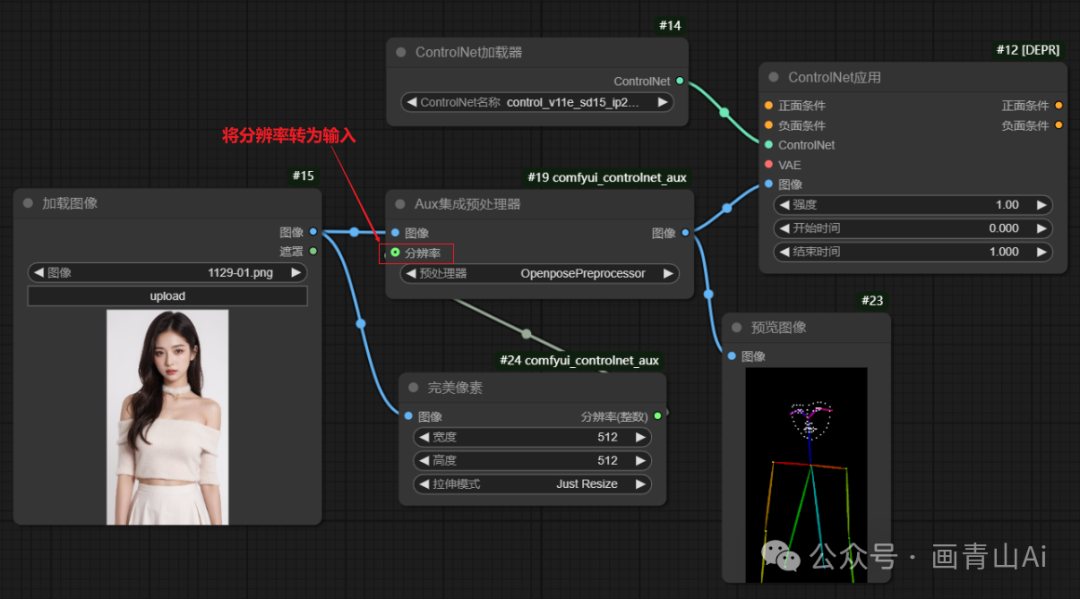

    将Aux集成预处理器的“分辨率”转换为输入；在controlnet预处理中选择完美像素，按下图方式连接；

5 controlnet基础工作流

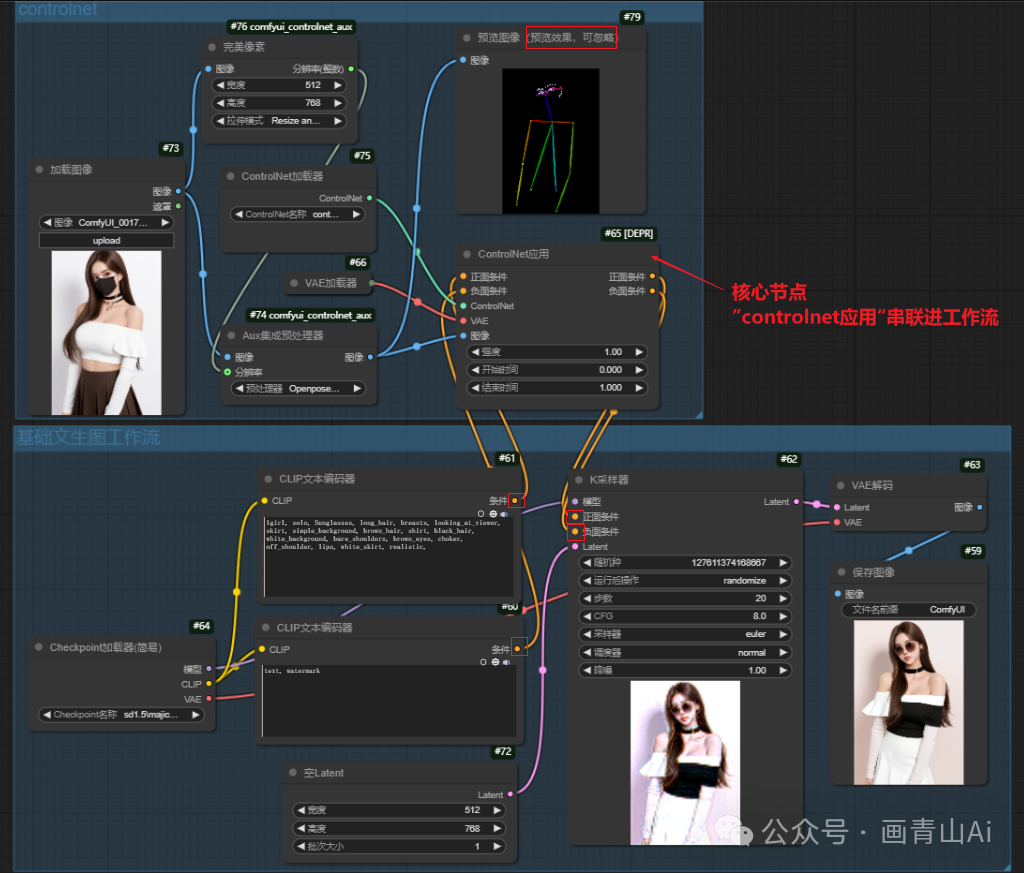

    将核心节点“controlnet应用（高级）”以串联的形式连入工作流中，放置在“clip文本编辑器”之后，“K采样器”之前。再将预处理图像及controlnet模型加载器节点和controlnet应用（高级）连接即可。

注意：

1、 controlnet预处理器所选择的功能类型必须与controlnet加载器所选择的模型相对应，否则无法生效。

2、 controlnet区分大模型版本，controlnet预处理器、模型均需选择大模型版本对应的版本，如：使用1.5版本大模型，controlnet预处理和模型均需选择1.5版本。

3、 注意出图图像尺寸的设置，需要与controlnet参考图的尺寸相同或比例一致。

6 同时使用多个controlnet

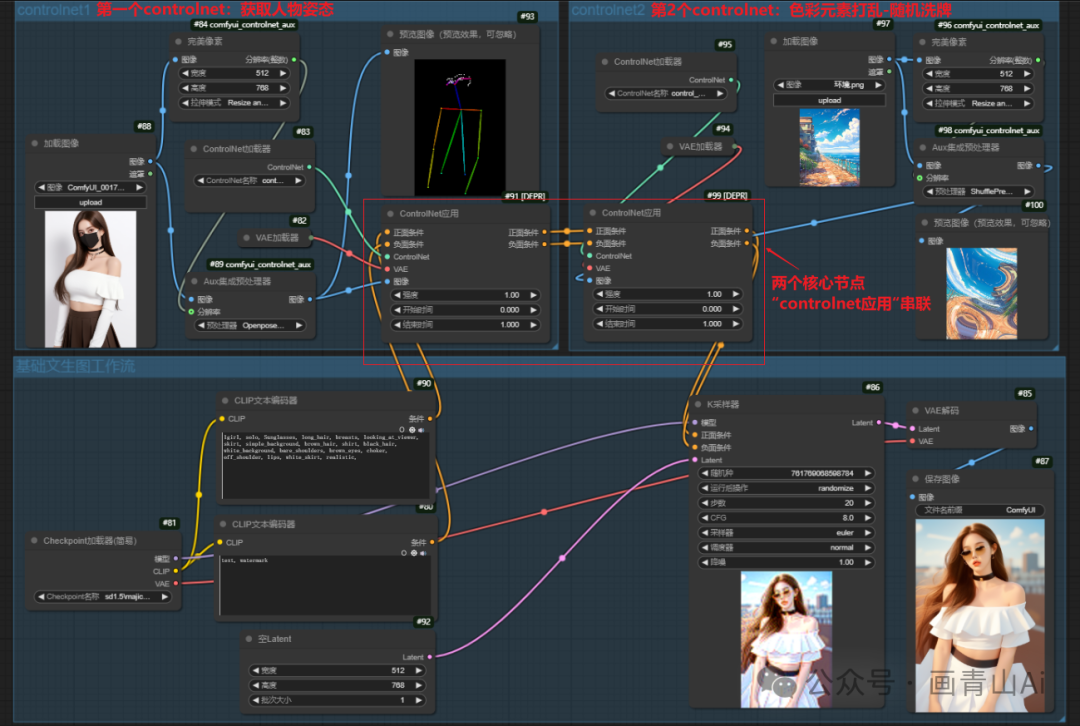

    多个controlnet同时使用的方法也很简单，直接将多个controlnet串联进工作流中即可。

    根据上述设置，便可以通过不同的controlnet同时给工作流附加不同的采样条件，通常我们还需设置每个controlnet的强度和开始、结束时间，最终组合出需要的结果。当然，越多数量的controlnet给与的约束会越多，但是出图的速度也会响应变慢。

7 controlnet堆

    有时我们需要同时使用多个controlnet同时进行控制，多个“controlnet应用”节点依次串联的方式会使工作流看起来十分庞大，这时可以用“controlnet堆”节点统一处理。

    “controlnet堆”节点的应用也十分简单，将多个预处理器处理后的图像分别接入controlnet堆节点的端口，每一个端口对应一个controlnet应用，打开开关，选择与预处理图像所对应的controlnet模型即可生效。

    “controlnet堆”默认同时可使用3个controlnet应用，可以右键设置数量进行启用数量增减。
