深入浅出 Istio 服务网格：从原理到实践

​

在现代云原生架构中，微服务已成为主流。然而，随着服务数量的激增，服务间的通信、安全、可观测性和流量管理变得异常复杂。Istio 作为一个强大的服务网格，应运而生，它将这类通用能力从应用程序代码中剥离出来，下沉到基础设施层，为微服务提供了统一的治理能力。

​1. Istio 的原理：控制面与数据面​

Istio 的服务网格在逻辑上分为数据平面和控制平面。

​数据平面

数据平面由一组以 Sidecar 方式部署的智能代理组成。在 Istio 中，这个代理就是 ​Envoy。

• ​工作模式​：Istio 会将 Envoy 代理注入到每个微服务的 Pod 中。该代理会拦截 Pod 的所有入站和出站网络流量。
• ​核心功能​：Envoy 代理负责直接控制服务间的所有通信。它执行控制平面下发的策略，包括：
  • ​流量控制​：路由规则、负载均衡、故障恢复（超时、重试、熔断）。
  • ​网络安全​：服务间的双向 TLS 加密和身份认证。
  • ​可观测性​：自动为流量生成详细的指标、日志和分布式追踪数据。

​控制平面

​
控制平面是 Istio 的大脑，它负责管理和配置数据平面中的代理，并收集它们的遥测数据。在较新版本的 Istio 中，控制平面整合为 ​**istiod**​ 一个核心组件。

• ​**istiod 的核心作用**​：
  • ​服务发现​：获取集群中的服务信息。
  • ​配置管理​：将用户通过 Kubernetes API 定义的流量规则（如 VirtualService、DestinationRule）转换为 Envoy 能够理解的配置。
  • ​证书签发​：为数据平面中的服务自动签发和轮转 TLS 证书，以实现安全的 mTLS 通信。

​总结​：控制平面（istiod）是管理者，负责制定规则；数据平面（Envoy）是执行者，负责拦截和处理流量，并上报数据。两者分离，使得策略更新和代理管理变得非常灵活。

​

2. Istio 的安装部署​

这边使用helm进行安装，非常方便，可以参考官方文档

https://istio.io/latest/zh/docs/setup/install/helm/

helm repo add istio https://istio-release.storage.googleapis.com/charts
helm repo update# 相关crd安装
helm install istio-base istio/base -n istio-system --set defaultRevision=default --create-namespace# istiod 安装
helm install istiod istio/istiod -n istio-system --wait

注：

安装 Istio 的入站网关，也就是istio gateway:

kubectl create namespace istio-ingress
helm install istio-ingress istio/gateway -n istio-ingress --wait

k -n istio-ingrss get svc就可以查看到创建好的gateway了，可以被后面的gateway运用

​3. Istio 几个关键模块说明​

要驾驭 Istio 的流量，必须理解以下几个核心的 Kubernetes 自定义资源（CRD）：

组件	类别	核心职责	类比
​Envoy Proxy​	数据平面	流量的实际处理者（路由、安全、观测）	​智能交警，在每个路口指挥车辆
​Istiod (Pilot)​​	控制平面	将用户意图转换为 Envoy 配置并下发	​交通总指挥中心，制定交规并通知所有交警
​Istiod (Citadel)​​	控制平面	颁发和管理服务身份证书，实现 mTLS	​公安部，负责发放身份证和驾照
​Ingress/Egress Gateway​	数据平面	管理网格的入口和出口流量	​边境检查站，管理所有进出城市的车辆
​istioctl & Addons​	运维工具	安装、调试、监控和可视化网格状态	​指挥车和监控大屏，辅助指挥中心进行管理和决策

• Istio Ingress网关：

一个实际运行的、由 Envoy 代理组成的 Kubernetes Deployment/Service。

       Gateway 和 Ingress Gateway 的关系可以概括为：​​“蓝图”与“执行者”​​ 或 ​​“接口定义”与“具体实现”​​ 的关系。

概念	是什么？	类比	职责
​Gateway	​一个 Kubernetes API 资源（CRD）​，是一个声明式配置。	就像一份 ​​《大楼入口设计蓝图》​。	定义规则：“应该在哪个端口（如80）、以哪种协议（如HTTP）、为哪些域名（如app.com）接收流量。”
​Ingress Gateway	​一个实际运行的、由 Envoy 代理组成的 Kubernetes Deployment/Service。	就像根据蓝图建造出来的大楼入口和保安团队。	执行规则：“我监听80端口，根据收到的流量和配置的规则，决定将请求转发到内部哪个服务。”

简单来说：​​

a）你通过编写 Gateway ​YAML 文件来描述你想要的入口是什么样的。

b）Istio 控制平面（istiod）会读取这个 Gateway 配置，并将其应用到实际的 istio-ingressgateway ​Pod​ 上。

c）运行中的 istio-ingressgateway Pod 就成为了这个入口配置的执行者。

gateway与istio gatway为什么要分离，不写在一起？

如果路由规则（如基于域名的路由）直接写在 istio-ingressgateway 的部署定义里，那么每次修改路由（比如新增一个网站）都需要：

1. 修改部署配置。
2. 滚动重启 istio-ingressgateway Pod。
3. 这会导致入口服务短暂中断，且难以管理。

分离带来的好处：​​

a）动态配置​：你可以随时创建/修改/删除 Gateway 和 VirtualService 资源，istiod 会几乎实时地（秒级）将新配置下发给 istio-ingressgateway Pod，​无需重启代理，实现了热更新

b）关注点分离​：

​        平台运维人员​：负责部署和维护 istio-ingressgateway 这个基础设施组件​（例如，确保其有足够的副本和资源）。

​        应用开发者/运维​：只需关心应用层路由，通过创建 Gateway 和 VirtualService 资源来管理自己应用的流量入口，而无需理解底层网关的部署细节。

• ​Gateway​：​网关，用于网格的边界入口​
  Gateway 描述了一个运行在网格边缘的负载均衡器，用于接收来自外部的 HTTP/TCP 流量。它不直接管理流量路由，而是配置暴露的端口、协议和证书等。你可以把它看作是一个 Kubernetes Ingress 的增强版，但功能更强大、更通用。

注意：这里的selector:是集群内查询所有满足条件的PO，如(2 istio的安装）章节里提到的安装的istio gatway.

istio: ingressgateway的值ingressgateway应该理安装好的svc命对应，

如果svc名为istio-ingressgateway，则这里的selector要配置是ingressgateway

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:name: my-gateway
spec:selector:istio: ingressgateway # 使用 Istio 默认的 ingressgatewayservers:- port:number: 80name: httpprotocol: HTTPhosts:- "*" # 匹配所有主机，生产环境中应指定域名，如 "app.example.com"

• ​VirtualService (VS)​​：​虚拟服务，定义流量路由规则​
  VirtualService 是流量路由的核心。它定义了当流量满足特定条件时（如主机头、URI、自定义 Header），应该被发送到哪个或多个目标服务（或子集）。它实现了诸如 A/B 测试、金丝雀发布、按比例分流等高级功能。

  apiVersion: networking.istio.io/v1alpha3
  kind: VirtualService
  metadata:name: my-virtualservice
  spec:hosts:- "myapp.com" # 关联的网关或服务gateways:- my-gateway  # 绑定到上面定义的 Gateway，表示这是来自外部的流量http:- match: ...    # 匹配条件（可选）route: ...    # 路由规则（必选）

• ​DestinationRule (DR)​​：​目标规则，定义流量策略和子集​
  DestinationRule 是 VirtualService 路由动作的“目的地”的补充配置。它在 VirtualService 完成路由后生效，主要定义了：

  apiVersion: networking.istio.io/v1alpha3
  kind: DestinationRule
  metadata:name: my-destinationrule
  spec:host: my-svc # 对应的 Kubernetes 服务名subsets:- name: v1labels:version: v1 # 选择具有 label version=v1 的 Pod- name: v2labels:version: v2trafficPolicy: ... # 可以定义全局或子集级别的策略

  1. ​子集​：将一个服务的后端 Pod 划分为不同的版本（如 v1, v2），这是实现蓝绿、金丝雀发布的基础。
  2. ​流量策略​：如负载均衡策略（轮询、最少连接等）、连接池设置、Outlier Detection（异常点检测，即熔断）。

​三者关系​：Gateway 接收外部流量 -> VirtualService 根据规则将流量路由到 DestinationRule 定义的某个服务子集。

​4. Bookinfo 应用的实践​

Bookinfo 是 Istio 官方提供的示例应用，由四个微服务组成：productpage, details, reviews（v1, v2, v3三个版本）, ratings。它是演示 Istio 功能的绝佳平台。

Bookinfo 应用可细分为四个独立的微服务：

• productpage：这个微服务会调用 details 和 reviews 两个微服务，用来填充页面内容。
• details：这个微服务中包含了书籍的信息。
• reviews：这个微服务中包含了书籍相关的评论。它还会调用 ratings 微服务。
• ratings：这个微服务中包含了由书籍评论组成的评级信息。

reviews 微服务有 3 个版本：

• v1 版本不会调用 ratings 服务。
• v2 版本会调用 ratings 服务，并使用 1 到 5 个黑色星形图标来显示评分信息。
• v3 版本会调用 ratings 服务，并使用 1 到 5 个红色星形图标来显示评分信息。

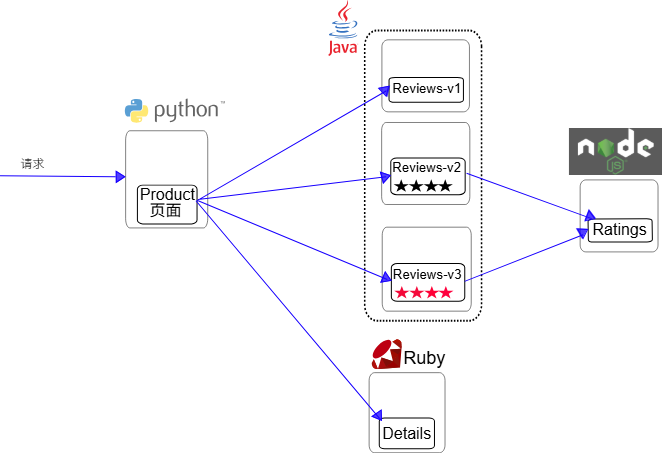

下图展示了这个应用的端到端架构。

​部署应用​：
确保已启用 Sidecar 注入，然后部署 Bookinfo。

kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.27/samples/bookinfo/platform/kube/bookinfo.yaml

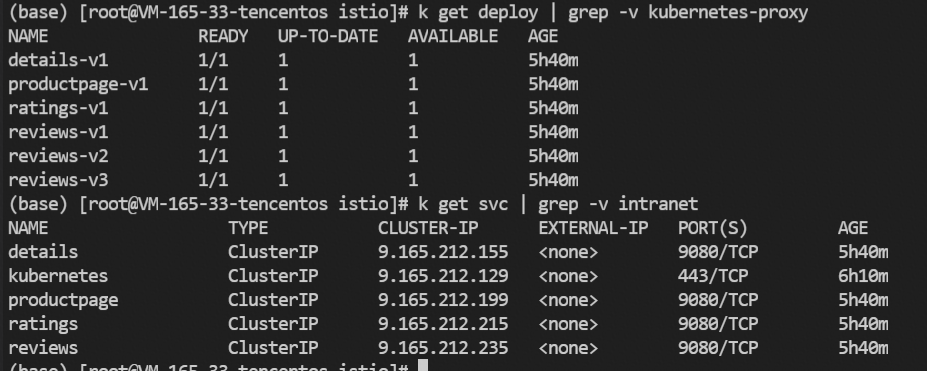

部署内容下面

应用 productpage 服务，并通过 Istio Ingress Gateway 访问。

​场景实践​：

• ​按版本路由（基础）​

​目标​：将所有流量发送到 reviews 服务的 v1 版本。

​配置​：创建 VirtualService 和 DestinationRule。​

# DestinationRule 定义子集
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:name: reviews
spec:host: reviewssubsets:- name: v1labels:version: v1- name: v2labels:version: v2- name: v3labels:version: v3

# VirtualService 路由到 v1
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:name: reviews
spec:hosts:- reviewshttp:- route:- destination:host: reviewssubset: v1

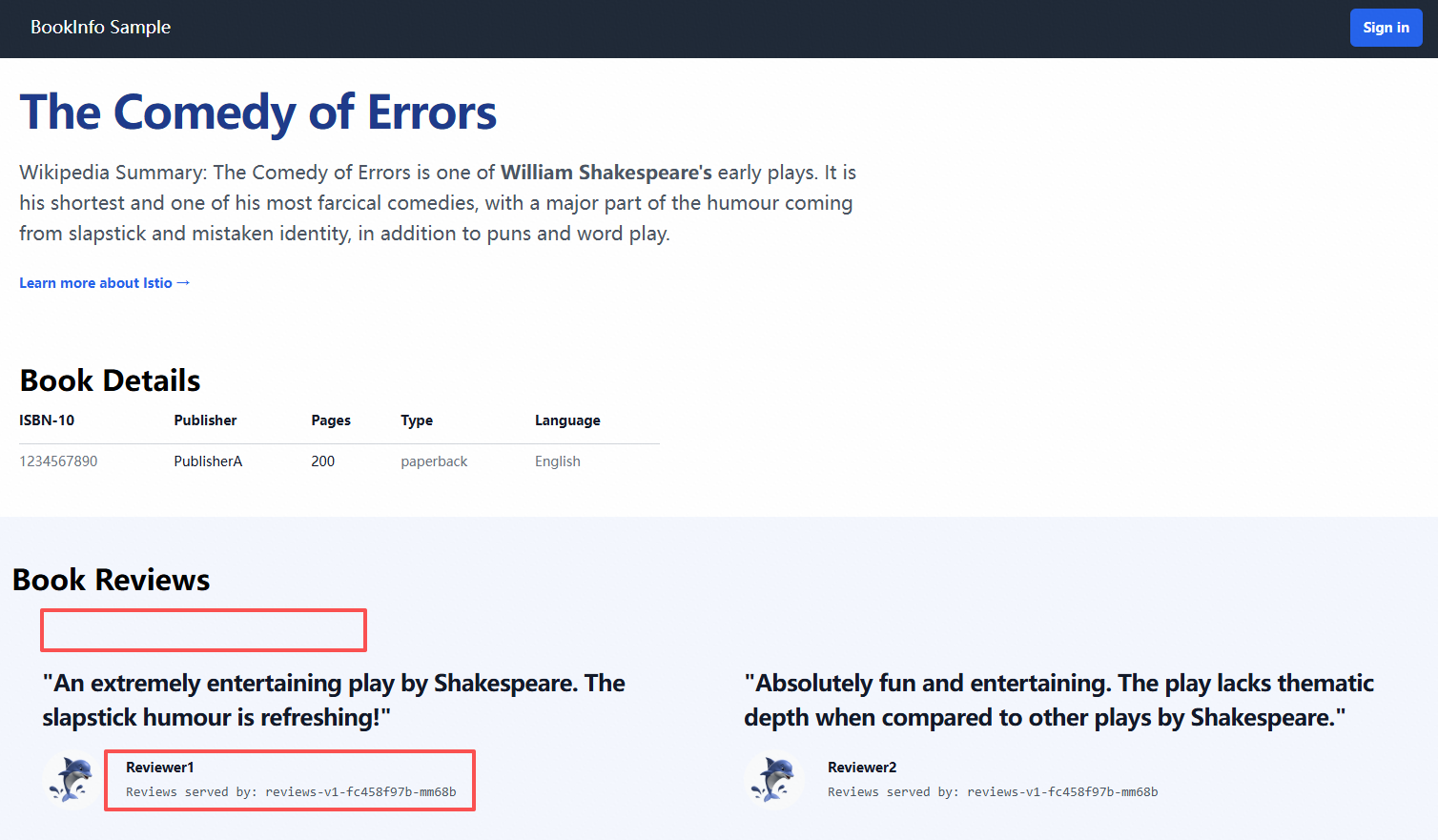

此时，无论刷新多少次页面，评论区域都不会出现星级评分（v1版本特性）。

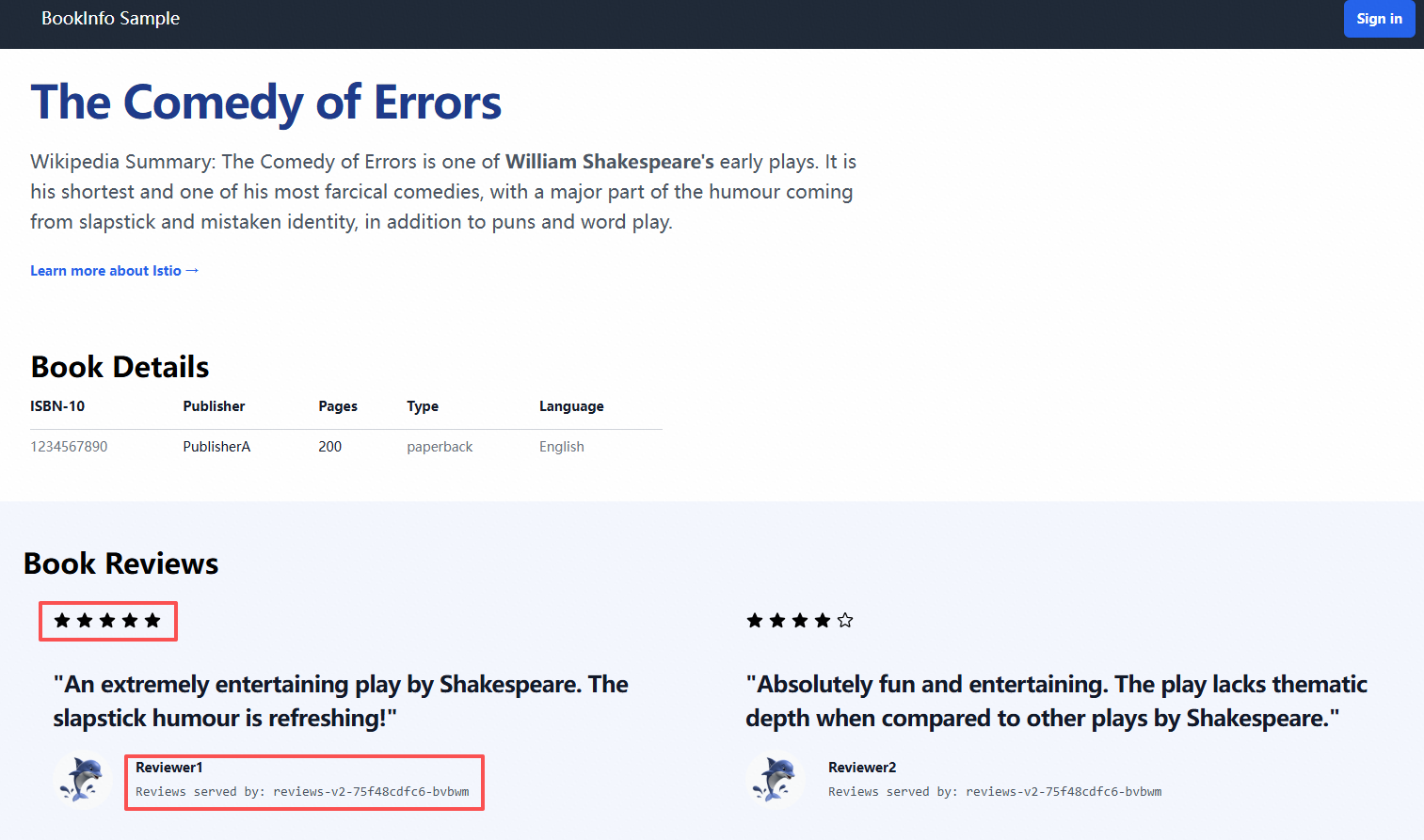

同时，将vs版本切成V2,评论区会出现黑色评分

# VirtualService 路由到 v1
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:name: reviews
spec:hosts:- reviewshttp:- route:- destination:host: reviewssubset: v2

• 基于权重的金丝雀发布​

  ...
  http:
  - route:- destination:host: reviewssubset: v1weight: 90- destination:host: reviewssubset: v3weight: 10

  刷新页面，大约有 10% 的几率会看到带黑色星级的评论界面。

  • ​目标​：将 90% 的流量分给 v1，10% 的流量分给 v3（带星级的黑色）。
  • ​配置​：修改上面的 reviews VirtualService。

• ​基于用户标识的 A/B 测试

目标​：将来自特定用户（如 Jason）的流量全部导向 reviews:v2（带红色星级），其他用户则访问 reviews:v1。

​配置​：使用 match 字段进行条件匹配。

...
http:
- match:- headers:end-user:exact: jasonroute:- destination:host: reviewssubset: v2
- route: # 默认路由，不匹配上述条件的流量走这里- destination:host: reviewssubset: v1

登录后，以 Jason 用户（密码任意）登录，你将始终看到红色星级的评论。

• ​蓝绿发布​

  • ​目标​：从 v1（绿色）瞬间切换到 v2（蓝色）。
  • ​实现​：蓝绿发布是金丝雀发布的特例，即权重比例的瞬间切换。
  • ​配置​：只需将权重从 v1:100 / v2:0 修改为 v1:0 / v2:100 即可完成发布。如果需要回滚，则反向操作。这比金丝雀发布风险更高，但切换速度极快。

• 故障注入测试

我们创建一个新的 VirtualService，将 100% 流量路由到 reviews v2，并注入一个 7 秒的延迟。这个延迟是注入在 ratings 服务这一环的。

kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:name: ratings
spec:hosts:- ratingshttp:- fault:delay:percentage:value: 100 # 对100%的流量注入延迟fixedDelay: 7sroute:- destination:host: ratingssubset: v1
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:name: reviews
spec:hosts:- reviewshttp:- route:- destination:host: reviewssubset: v2 # 将流量切换到 reviews v2
EOF

1. 刷新 productpage 页面。

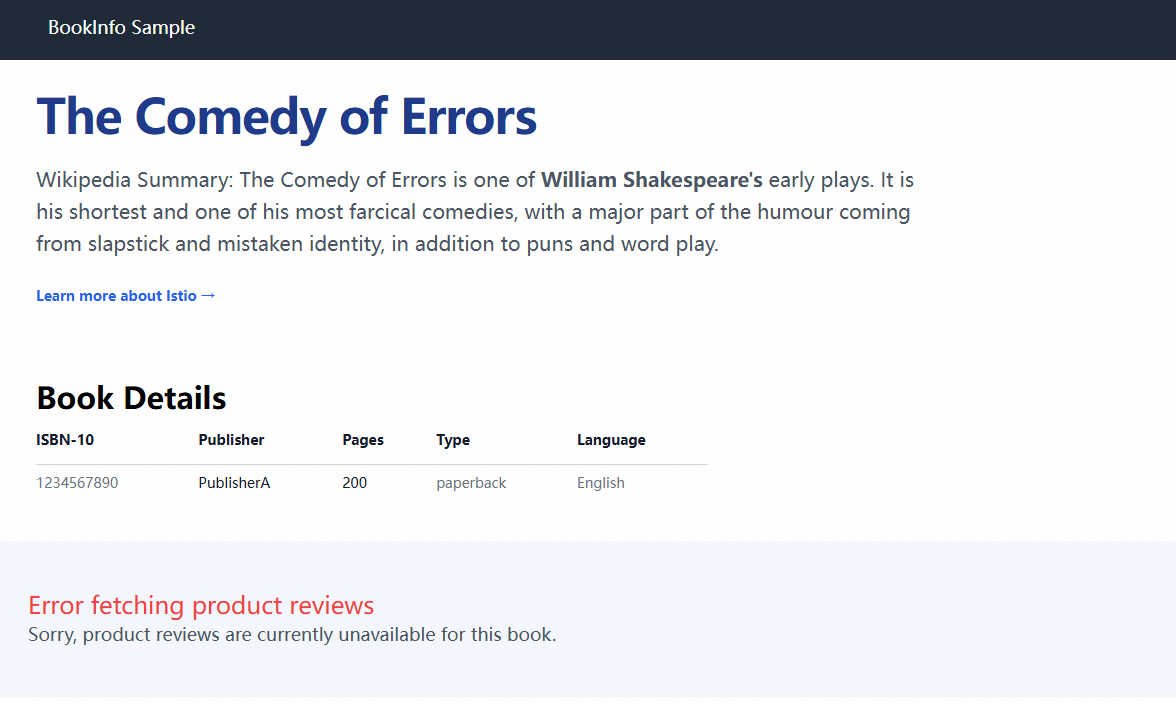

2. ​现象​：页面会加载很长时间（约 7 秒），然后才显示出来。并且，因为 reviews v2 在调用 ratings 服务时遇到了 7 秒延迟，而 productpage 服务有自己的超时设置（默认 3 秒 + 1 次重试），所以最终你会看到页面上的 Book Reviews 部分显示为：​​“Sorry, product reviews are currently unavailable for this book.”​

5.原理说明

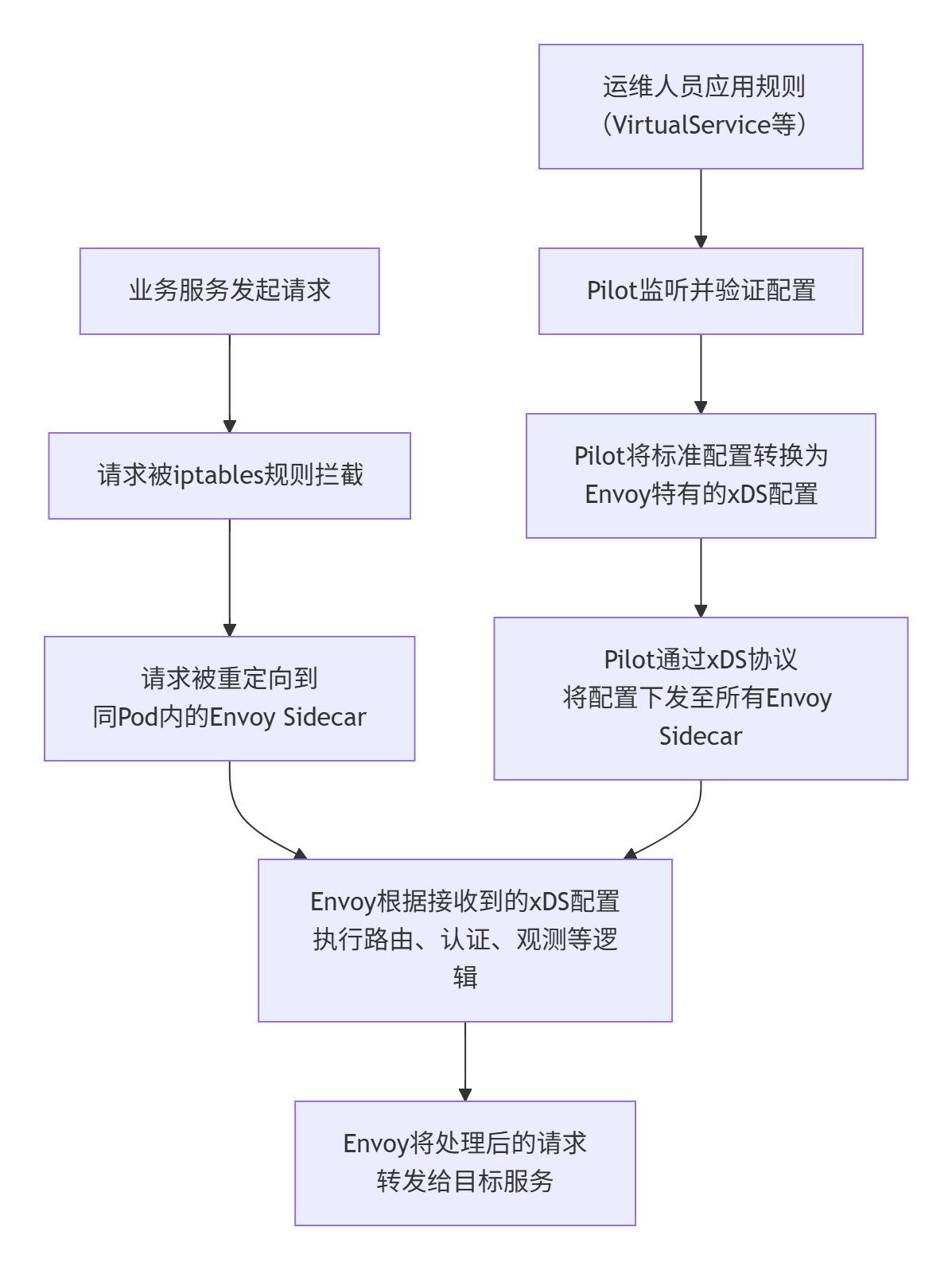

三大核心流程​

我们可以将 Istio 的流量管控分为三个关键流程：

1. ​初始化阶段：Sidecar 注入与流量拦截​ - 如何将 Envoy 插入到网络路径中。
2. ​配置阶段：控制平面下发规则​ - istiod 如何将配置告知 Envoy。
3. ​运行时阶段：数据平面执行规则​ - Envoy 如何处理每一个数据包。

流程一：初始化阶段 - Sidecar 注入与流量拦截​

这是实现透明拦截的基础。

​1. Sidecar 注入​

• ​自动注入​：当您为 Kubernetes 命名空间打上 istio-injection=enabled 标签后，Istio 的 ​准入控制器 Webhook​ 会拦截在该命名空间下创建的任何新 Pod 的请求。
• ​修改 Pod Spec​：Webhook 会动态修改 Pod 的配置清单，向其中添加两个关键容器：
  • istio-proxy：这就是 Envoy 代理容器。
  • istio-init：这是一个初始化容器，它运行在 Pod 中任何应用容器启动之前。

​2. 流量拦截（由 istio-init 完成）​​
这是最巧妙的一步。istio-init 容器以特权模式运行，执行一个关键命令：配置 Pod 的 ​iptables​ 规则。

• ​原理​：它重写了 Pod 的网络规则，使得：
  • 所有流入​ Pod 的流量（入站/Inbound），都被重定向到 Envoy Sidecar 监听的端口（默认 15006）。
  • 所有流出​ Pod 的流量（出站/Outbound），也被重定向到 Envoy Sidecar 监听的另一个端口（默认 15001）。

结果​：你的应用容器（如 productpage）认为自己直接访问了 reviews:9080，但实际上，这个请求被 Linux 内核根据 iptables 规则，无缝地劫持到了同一个 Pod 内的 istio-proxy 容器。Envoy 完全掌控了流量。

流程二：配置阶段 - 控制平面下发规则（xDS API）​​

这是 istiod 作为“大脑”发挥作用的地方。

​1. 用户声明意图​
您（作为运维人员）通过 kubectl 应用 Istio 的自定义资源（CRD），例如：

• VirtualService：定义路由规则。
• DestinationRule：定义子集和熔断策略。
• AuthorizationPolicy：定义安全策略。

​2. istiod 的工作​

• ​监听与聚合​：istiod 中的 Pilot 组件持续监听 Kubernetes API Server，获取这些 CRD 的变更，以及标准的 Kubernetes Service 和 Endpoint 的变化。
• ​转换与抽象​：Pilot 将这些高级的、平台无关的配置（如“将 90% 流量发给 v1”），转换为 Envoy 能够理解的、低级别的动态配置。这套配置规范就是 ​xDS。
  • ​LDS​：监听器发现服务。Envoy 监听哪些端口和协议。
  • ​RDS​：路由发现服务。HTTP 路由规则。
  • ​CDS​：集群发现服务。Upstream 的集群定义（对应 Kubernetes Service）。
  • ​EDS​：端点发现服务。集群中健康实例的地址（对应 Kubernetes Pod IP）。
• ​下发配置​：istiod 通过 ​gRPC 流式长连接​ 主动将 xDS 配置推送给网格中所有的 Envoy Sidecar。这种长连接保证了配置变更可以近乎实时地（秒级）生效。

流程三：运行时阶段 - 数据平面处理请求​

这是 Envoy 作为“手脚”执行任务的阶段。我们跟踪一个请求 productpage -> reviews 的完整生命周期。

1. ​出站请求​

   • productpage 应用容器发起一个 HTTP 请求到 http://reviews:9080/。
   • 根据 istio-init 设置的 iptables 规则，这个请求被透明劫持到 127.0.0.1:15001（Envoy 的出站监听器）。
   • Envoy 接收到这个请求。

2. ​匹配路由​

   • Envoy 查看请求的 Host 头（reviews:9080），根据从 istiod 下发的 ​RDS​ 规则，查找对应的 VirtualService。
   • VirtualService 告诉 Envoy：“这个请求应该被路由到 reviews 服务的 v2 子集”。

3. ​发现目标​

   • Envoy 查询 ​CDS/EDS，得知“reviews 服务的 v2 子集”对应哪些具体的 Pod IP 地址列表。

4. ​负载均衡与弹性检查​

   • Envoy 根据 DestinationRule 中配置的负载均衡策略（如轮询），选择一个目标 Pod IP。
   • 在发送前，检查连接池和熔断器状态。如果目标实例已被熔断，则立即返回 503 错误。

5. ​安全通信​

   • 如果全局策略要求 mTLS，Envoy 会自动与目标 reviews Pod 的 Envoy Sidecar 进行 TLS 握手，加密通信链路。这一切对应用透明。

6. ​入站请求​

   • 请求到达 reviews Pod，首先被 iptables 规则劫持到 127.0.0.1:15006（Envoy 的入站监听器）。
   • reviews 的 Envoy Sidecar 验证 TLS 证书、应用 AuthorizationPolicy 检查请求是否被授权。
   • 检查通过后，Envoy 将请求转发给同一 Pod 内的 reviews 应用容器（127.0.0.1:9080）。

7. ​可观测性​

   • 在整个过程中，出入站的 Envoy 都会生成详细的访问日志、指标数据（发给 Prometheus）和追踪 span（发给 Jaeger/Zipkin）。

8. ​返回响应​

   • 响应沿着原路返回。​

组件	角色	关键职责
​**istio-init**​	​网格工程师​	配置 iptables，透明地让流量“绕道”经过 Envoy。
​**istiod (Pilot)​**​	​交通总指挥中心​	监听用户配置，转换为 Envoy 能懂的语言（xDS），并实时下发给所有“路口”的 Envoy。
​Envoy Sidecar​	​每个路口的智能交警​	接收指挥中心的指令，对经过其路口的每一辆“车”（数据包）进行指挥（路由、检查、记录）。

​流程精髓​：​iptables 实现透明拦截，xDS 协议实现动态控制。应用无感知，运维人员通过高级 API 统一管理，Envoy 负责高性能执行。这种解耦架构是 Istio 强大威力的根源。

​6.总结​

通过本文，我们系统地了解了 Istio 服务网格的架构原理、安装方法、核心资源模型以及如何利用这些模型对真实应用（Bookinfo）进行精细化的流量治理。Istio 通过将网络复杂性抽象化，为运维和开发人员提供了强大、非侵入式的工具，极大地简化了微服务架构的落地难度，是构建现代化、高可用的云原生应用不可或缺的基础设施。
