简易水位报警器方案开发案例

农村水箱、屋顶太阳能、小型泵站最怕什么？水满了没人知！8位MCU用不到20颗元器件，就把“水满了”变成“嘀一声”。没有浮球、不碰金属，靠两根裸导线就能检测，整机成本个位数，三分钟学会装，五分钟让用户听见安全。

方案速写：极简就是极致

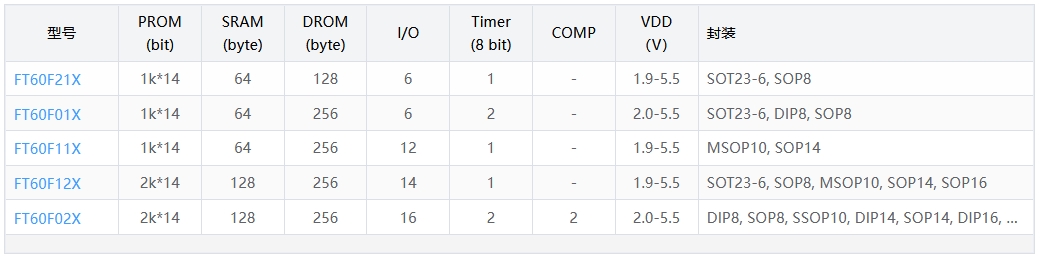

主控：8位MCU，64×8 RAM，SOT23-6超小封装
供电：3×AAA电池，平均待机8 µA，两年轻松撑
检测：电阻式探针，水位没过=阻抗下降，MCU中断唤醒
报警：有源蜂鸣器90 dB，红色LED 1 Hz闪烁，双重提示
输出：可选继电器干接点，驱动220 V排水泵，自动上水/止水

功能亮点

    两点式探头

裸铜线、不锈钢钉都能用，结垢也不影响，0.5 s内完成判断。

    智能消抖

连续3次采样确认才报警，水面波动不误报。

    电池低电量警告

ADC测电池电压＜3.2 V，蜂鸣器“滴-滴”短叫，LED常亮，提醒换电池。

    自恢复/自锁双模式

拨动开关选择：

自恢复——水位下降自动停止报警；
自锁——报警后保持，需人工按键复位，防止溢流反复。

    一键静默

报警时短按按键，静音10 min，夜间不扰民，10 min后若仍满水重新报警。

    防反接＆防雷击

电源端串联SS14肖特基，整机接口TVS管，农村电网也稳。

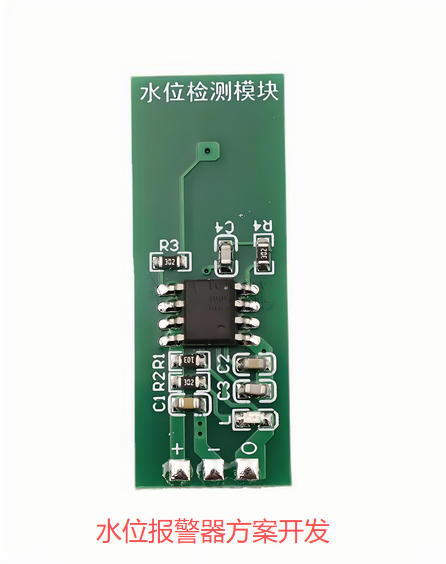

硬件拓扑：一张洞洞板就能搞定

 电池4.5 V│LDO→3.3 V──MCU│ │PB0─上拉10 k─探头1│ │PB1─上拉10 k─探头2│ │PB2─NPN─蜂鸣器│ │PB3─按键+LED│ │PB4─可选继电器

• 检测口开漏下拉，水位到位阻抗＜200 kΩ即触发中断，省电又可靠

• 蜂鸣器PWM 2 kHz方波，声压90 dB@10 cm，老人也能听见

软件节奏：醒来就喊，喊完就睡

主循环：
① 中断唤醒→测电池→低电压？→滴两声+LED常亮
② 再测探头→连续3次导通？→报警启动
③ 自恢复模式：探头断开→关闭报警；自锁模式：等按键
④ 报警中可短按静音→关闭蜂鸣器，LED维持闪
⑤ 无事发生→进入SLEEP，8 µA待机

• 看门狗每2.5 s自动清，极端干扰也能重启运行
