Allegro X Advanced Designer 23.1 设计约束

news 2025/10/14 8:09:03

1. 对线宽的设计约束

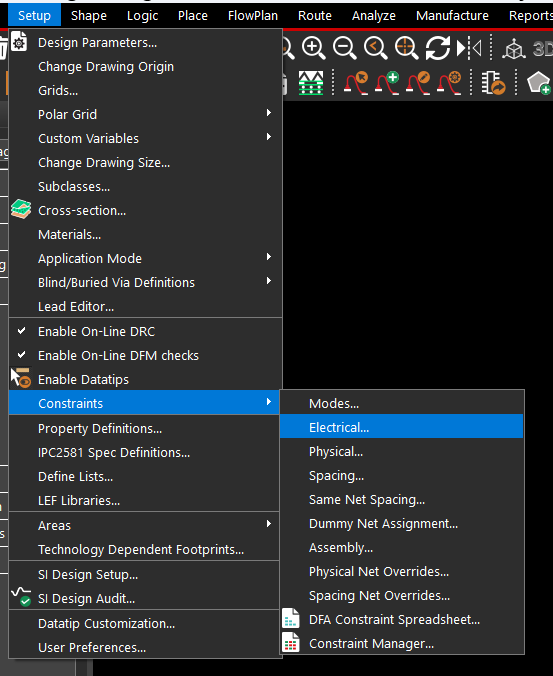

Setup- Constraints - Electrical…
在这里插入图片描述

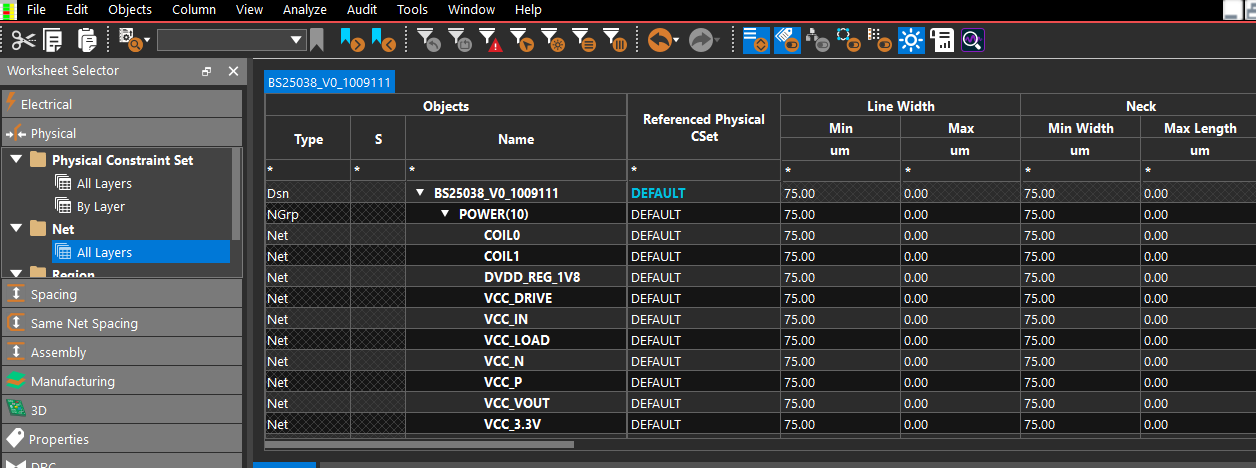

选择Physical 选择Net, 可以对每个网络的最大线宽和最小线宽进行设置，注意：最大线宽中的0.00指的是不限制最大线宽，并非最大线宽为0.

在这里插入图片描述

2. 对间距的约束

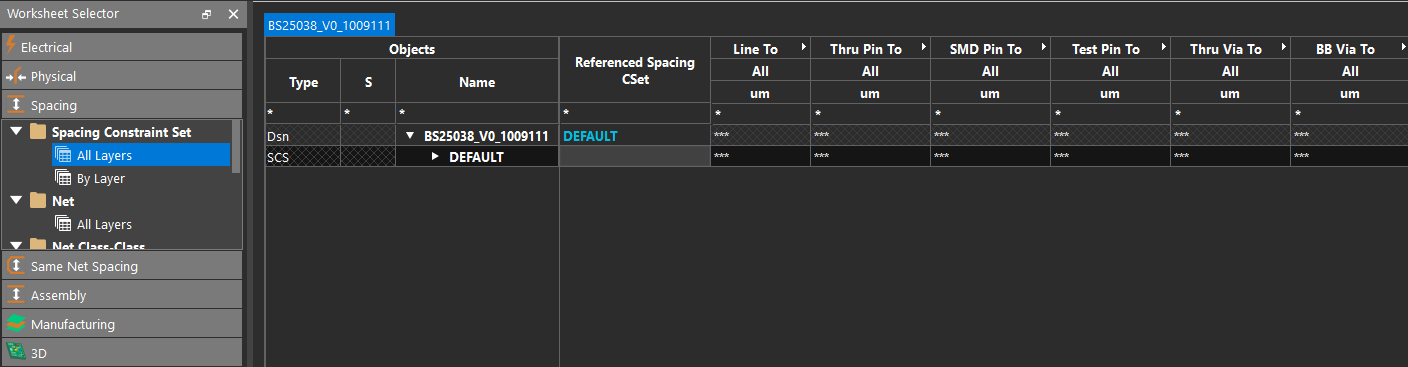

上图中选择Spacing, 看到Spacing Contraint Set

在这里插入图片描述
规定了线、过孔、表贴焊盘、通孔、埋孔、盲孔、任意形状的铜皮等元素距离其他元素的最小间距。

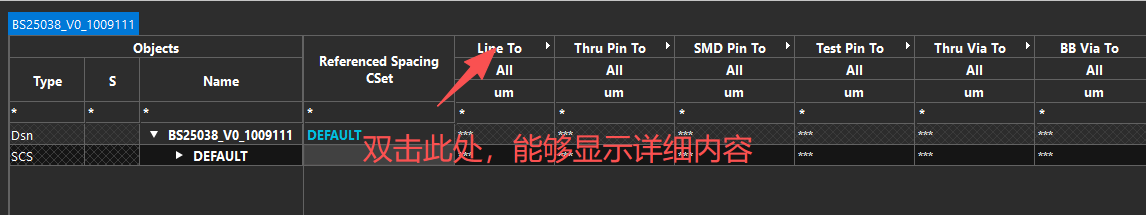

图中出现***符号，需要双击Line To _>, 此时能够显示处线到任意元素的最小间距
在这里插入图片描述

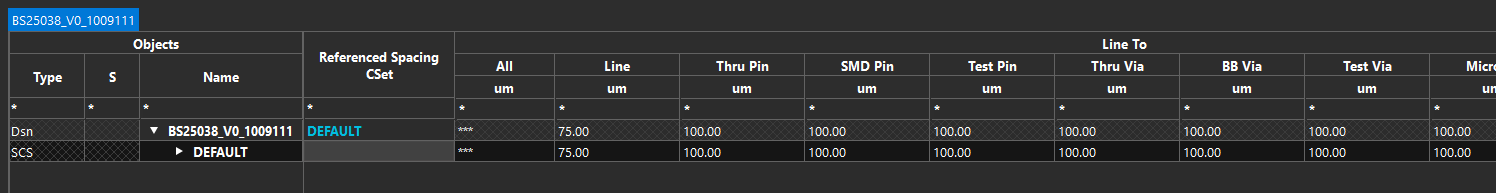

双击Line to 后显示的间距
在这里插入图片描述

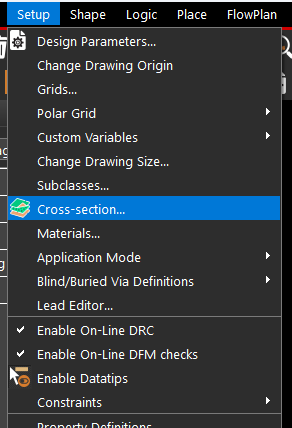

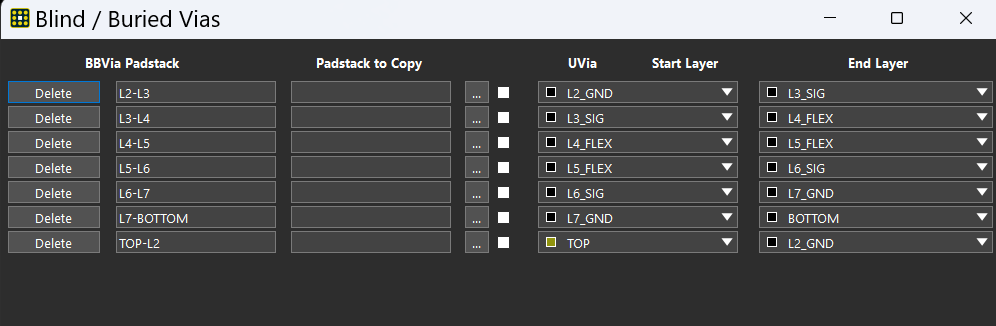

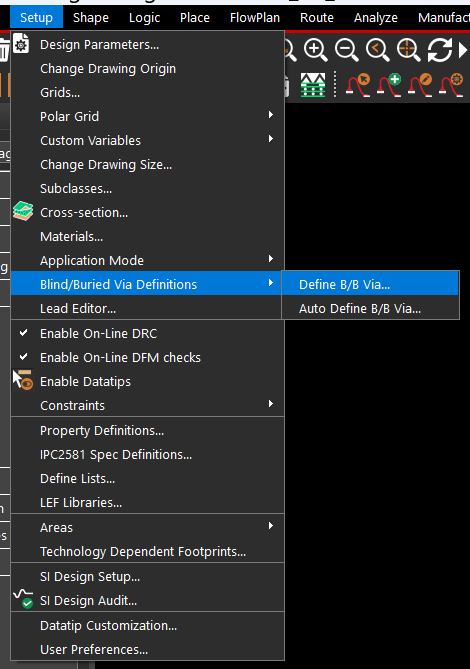

3. 对盲埋孔的设置

在这里插入图片描述
在这里插入图片描述

4. 对过孔的约束

Allegro 对版图的过孔约束的比较严格，需要将每种规格的过孔保存为一个文件，后缀为dra.

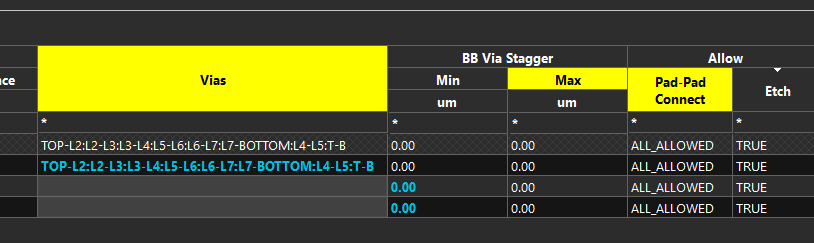

选择Physical, 在BB Via Stagger中定义最小过孔和最大过孔，图中设置为0.00， 表示不对过孔进行约束
在这里插入图片描述
在这里插入图片描述

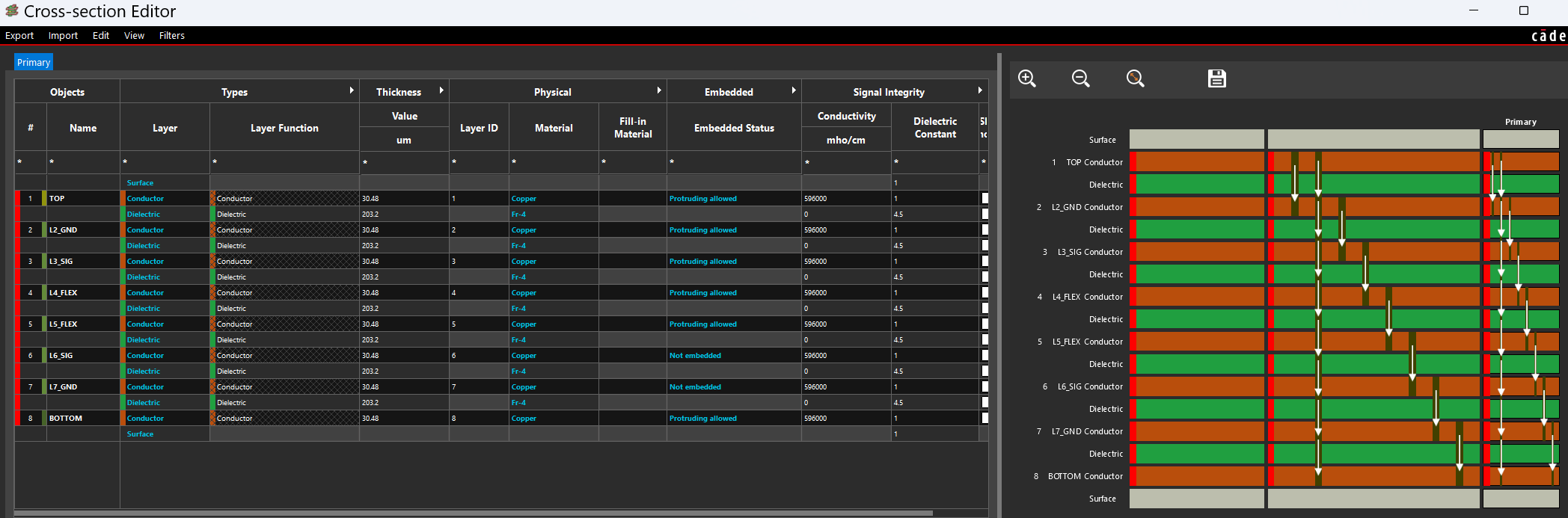

5. 对板层的约束

在这里插入图片描述

在这里插入图片描述
