DSP EDMA3使用

EDMA3相关使用说明参考Ti的手册。

参数介绍

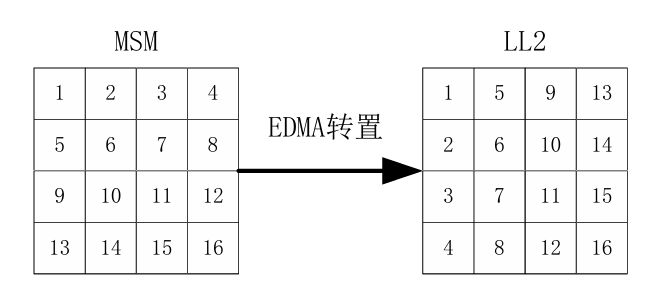

以上图为例子，描述各参数的含义。

1. BIDX是指两个阵列间的距离，SRCBIDX是在MSM中1跟2之间的距离，DSTBIDX是在LL2中1跟2之间的距离。

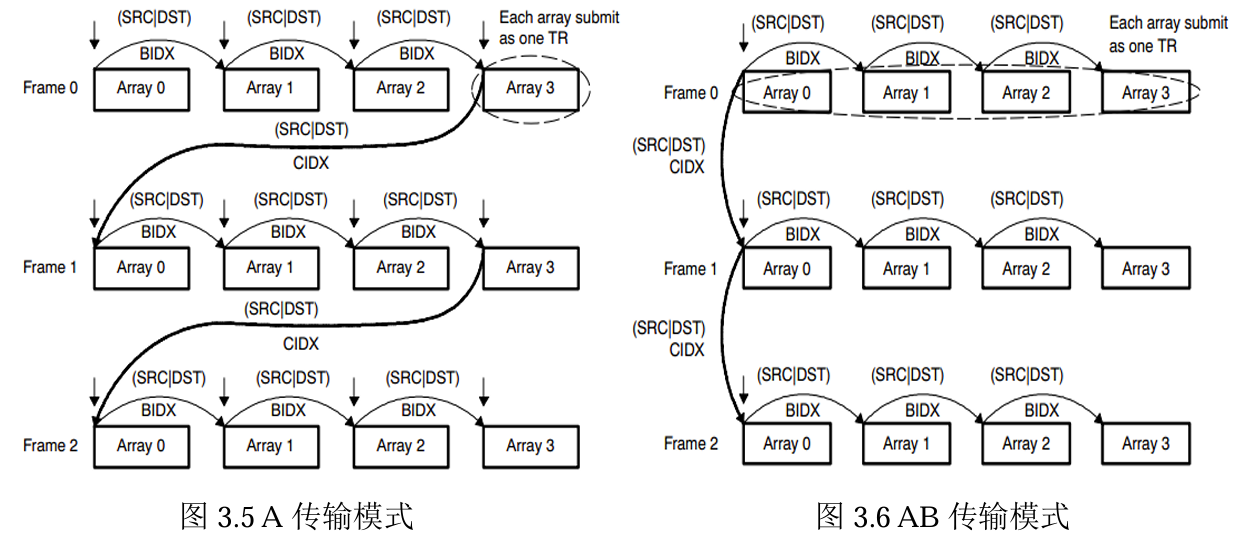

2. CIDX需要区分传输模式:
   2.1 在AB传输模式中，SRCCIDX是源内存中，两帧(一帧包含多个Array)起始数据的距离，DSTCIDX是目的内存中，两帧(一帧包含多个Array)起始数据的距离。
   2.2 在A传输模式中，SRCCIDX是源内存中，上一帧(一帧包含多个Array)最后一个Array到下一帧第一个Array的距离，DSTCIDX是目的内存中，上一帧(一帧包含多个Array)最后一个Array到下一帧第一个Array的距离。
3. ACNT是单个Array中数据的个数
4. BCNT是搬移一次中Array的个数
5. CCNT是搬移的次数

注意: 上述参数的数据类型以及大小范围。BIDX和CIDX范围在-32768 ~ 32767，即short数据类型，超过此范围，数据可能会搬移到其他内存中，如果搬移到程序段或者某些中断向量等等所在的内存范围，程序就会跑飞。

参数配置

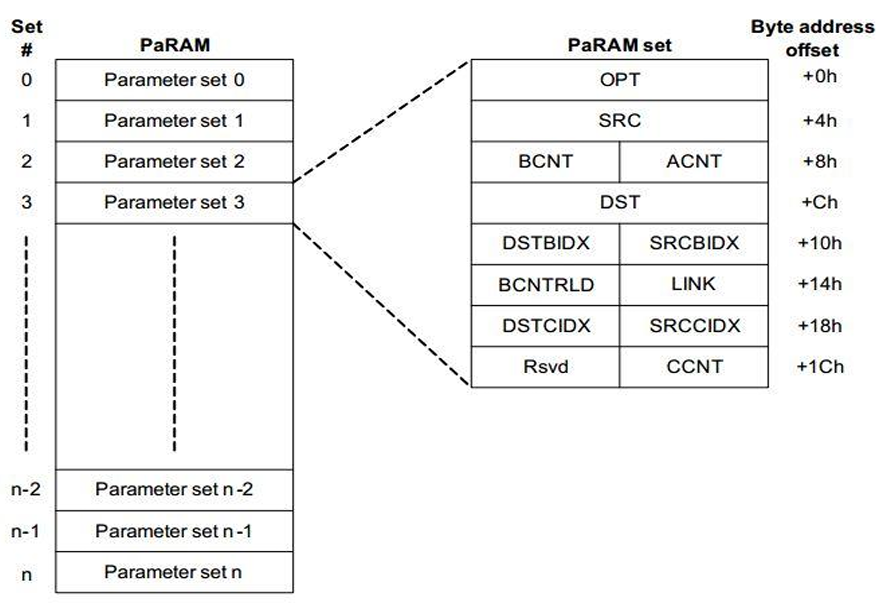

程序中应用EDMA的关键在于正确配置EDMA控制器，EDMA传输控制所有的工作模式由PaRAM的具体配置进行控制。PaRAM 表被分割为 n 个 PaRAM set。每个 PaRAM set 包括 8 个 4 字节 PaRAM set entries。结构如下图所示。
