【图像处理基石】遥感图像高度信息提取：Python实战全流程+常用库汇总
在地形测绘、灾害监测、生态评估等场景中，从遥感图像提取高度信息（高程数据）是核心需求。本文将从技术原理出发，用Python实现完整的高度提取流程，并汇总遥感处理中常用的工具库，帮你快速上手遥感数据处理。
一、核心实战：遥感图像高度提取（基于立体像对）

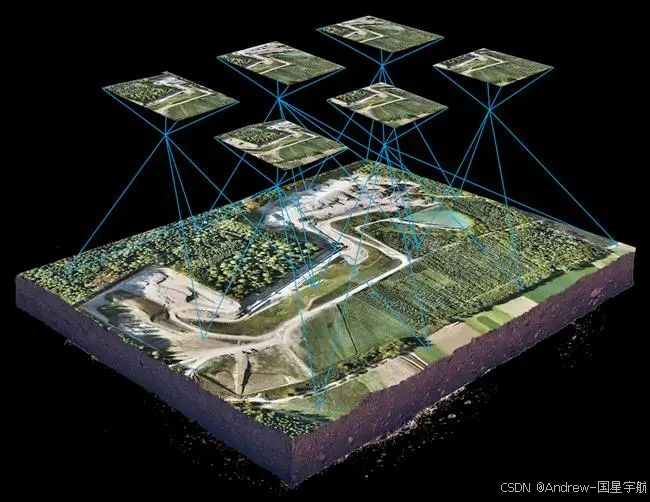

遥感图像提取高度的核心是立体像对（Stereo Pair）+ 视差计算——通过同一区域不同视角的两张图像，计算地物的像素位置差异（视差），再结合摄影测量原理推导高程。
1.1 技术原理速览
- 立体像对：同一区域的左、右两张遥感图（重叠度需>60%）；
- 视差（Disparity）：同一地物在左右图中的像素偏移，距离越近，视差越大；
- 高程公式：已知相机参数（焦距f、基线距B，从图像元数据获取），高程计算为：
h=B⋅fd+h0h = \frac{B \cdot f}{d} + h_0h=dB⋅f+h0
其中，ddd为视差，h0h_0h0为参考高度（如海平面）。
1.2 环境准备
需安装基础依赖库，用于图像处理、遥感数据读写：
pip install opencv-python numpy gdal matplotlib rasterio # 核心库
1.3 完整代码实现（分步骤）
步骤1：读取遥感立体像对与地理信息
遥感图像常用TIFF格式，需保留地理坐标（用于后续结果映射），这里用gdal读取图像数据和地理变换参数：
import cv2
import numpy as np
from osgeo import gdal
import matplotlib.pyplot as pltdef read_rs_image(path):"""读取遥感图像，返回灰度数组+地理变换参数"""ds = gdal.Open(path) # 打开TIFF文件if ds is None:raise ValueError(f"无法读取图像：{path}")# 读取图像数组（多通道转灰度）arr = ds.ReadAsArray() # shape: (通道数, 高度, 宽度)if len(arr.shape) == 3: # 多通道（如RGB）转灰度arr = cv2.cvtColor(arr.transpose(1,2,0), cv2.COLOR_BGR2GRAY)else:arr = arr.transpose(1,2) # 单通道调整为 (高度, 宽度)# 获取地理变换参数（用于后续保存高程图的坐标映射）geo_transform = ds.GetGeoTransform() # (左上角x, x分辨率, 0, 左上角y, 0, -y分辨率)return arr, geo_transform# 读取左、右立体像对（需替换为你的文件路径）
left_img, left_geo = read_rs_image("left.tif")
right_img, right_geo = read_rs_image("right.tif")# 查看图像尺寸（需确保左右图尺寸一致）
print(f"图像尺寸：左图{left_img.shape}，右图{right_img.shape}")
步骤2：立体匹配计算视差图
用OpenCV的SGBM（Semi-Global Block Matching） 算法计算视差——比基础块匹配更鲁棒，适合遥感图像的复杂地形：
def compute_disparity_map(left, right):"""SGBM算法计算视差图"""# SGBM参数（需根据图像分辨率调整，关键参数已标注）window_size = 3 # 匹配窗口大小（奇数，分辨率高则调小）min_disp = 0 # 最小视差值num_disp = 128 # 视差范围（必须是16的倍数，范围越大越慢）# 初始化SGBM匹配器left_matcher = cv2.StereoSGBM_create(minDisparity=min_disp,numDisparities=num_disp,blockSize=window_size,P1=8 * 3 * window_size**2, # 平滑项：相邻像素视差差异惩罚（小值）P2=32 * 3 * window_size**2, # 平滑项：远距离像素视差差异惩罚（大值）disp12MaxDiff=1, # 左右视差一致性检查阈值uniquenessRatio=15, # 视差唯一性阈值（过滤模糊匹配）speckleWindowSize=100, # 噪声过滤窗口大小speckleRange=32 # 噪声过滤视差范围)# 计算视差（结果需除以16转为实际视差值）disparity = left_matcher.compute(left, right).astype(np.float32) / 16.0return disparity# 计算视差图
disparity_map = compute_disparity_map(left_img, right_img)# 可视化视差图（用jet色表，值越大代表视差越大）
plt.figure(figsize=(8, 6))
plt.imshow(disparity_map, cmap="jet")
plt.colorbar(label="视差值（像素）")
plt.title("SGBM立体匹配视差图")
plt.axis("off")
plt.show()
步骤3：视差图转高程图
根据摄影测量公式计算高程，需过滤无效视差（如负值、0，避免除以零错误）：
def disparity_to_elevation(disparity, focal_len, baseline, h0=0):"""视差图转换为高程图"""# 1. 过滤无效视差（视差需为正，排除遮挡、噪声区域）valid_mask = disparity > 1e-6 # 避免除以零elevation = np.zeros_like(disparity, dtype=np.float32)# 2. 高程公式：h = (基线距*焦距)/视差 + 参考高度elevation[valid_mask] = (baseline * focal_len) / disparity[valid_mask] + h0elevation[~valid_mask] = np.nan # 无效区域标记为NaN（后续可插值填充）return elevation# 相机参数（从遥感图像元数据获取，此处为示例值，需替换为实际值！）
focal_length = 1500 # 焦距（像素单位，从相机标定或图像元数据获取）
baseline = 50 # 基线距（米，两相机中心的距离）
h0 = 0 # 参考高度（如海平面，米）# 计算高程图
elevation_map = disparity_to_elevation(disparity_map, focal_length, baseline, h0)
步骤4：保存高程图为GeoTIFF（保留地理坐标）
将高程结果保存为标准GeoTIFF，方便后续用ArcGIS、QGIS等工具分析：
def save_elevation_tif(elevation, geo_transform, output_path):"""保存高程图为GeoTIFF（保留地理坐标）"""rows, cols = elevation.shape# 1. 创建GeoTIFF驱动driver = gdal.GetDriverByName("GTiff")# 2. 创建输出文件（宽度、高度、波段数、数据类型）out_ds = driver.Create(output_path, cols, rows, 1, gdal.GDT_Float32 # 浮点型，支持NaN)# 3. 设置地理变换参数（继承左图坐标）out_ds.SetGeoTransform(geo_transform)# 4. 写入高程数据out_ds.GetRasterBand(1).WriteArray(elevation)# 5. 标记NoData值（NaN对应GDAL的NoData）out_ds.GetRasterBand(1).SetNoDataValue(np.nan)# 6. 释放资源out_ds.FlushCache()print(f"高程图已保存至：{output_path}")# 保存高程图
save_elevation_tif(elevation_map, left_geo, "elevation.tif")# 可视化高程图（用terrain色表，模拟地形起伏）
plt.figure(figsize=(8, 6))
plt.imshow(elevation_map, cmap="terrain")
plt.colorbar(label="高程（米）")
plt.title("遥感图像提取的高程图")
plt.axis("off")
plt.show()
1.4 关键注意事项（避坑指南）
- 数据质量是前提：
- 立体像对应先做辐射校正（消除光照差异）和几何校正（确保同名点对齐）；
- 避免云雾、阴影区域（会导致视差计算错误）。
- 参数优化技巧：
- 图像分辨率高 → 减小
window_size（如3），分辨率低 → 增大（如5）； - 若视差图有大量空洞 → 增大
num_disp或减小uniquenessRatio。
- 图像分辨率高 → 减小
- 精度提升方法：
- 用地面控制点（GCP）校准相机参数（焦距、基线）；
- 对无效区域（NaN）用反距离加权（IDW）插值填充；
- 结合LiDAR数据或已有DEM验证精度。
二、扩展：遥感图像处理常用库汇总
除了上文的opencv-python、gdal，还有很多专用库可应对不同场景，按功能分类整理如下：
2.1 数据读写与基础处理
| 库名 | 核心功能 | 优势与适用场景 | 示例代码片段 |
|---|---|---|---|
rasterio | 遥感影像读写、坐标处理 | API更Python化，支持上下文管理器，替代GDAL | with rasterio.open("img.tif") as src: arr = src.read() |
geopandas | 矢量数据（Shapefile/GeoJSON）处理 | 与Pandas兼容，可裁剪影像至矢量边界 | gdf = gpd.read_file("roi.shp"); rasterio.mask.mask(src, gdf.geometry) |
xarray | 多维遥感数据（时序/多光谱）处理 | 支持标签索引，适合MODIS/Landsat时序分析 | ds = xarray.open_rasterio("time_series.tif"); ds.sel(band=1) |
2.2 光谱与高光谱处理
| 库名 | 核心功能 | 优势与适用场景 | 示例代码片段 |
|---|---|---|---|
spectral | 高光谱数据降维、端元分析、矿物识别 | 专为高光谱设计，支持ENVI格式 | img = spectral.open_image("hyper.hdr"); pca = spectral.principal_components(img) |
Py6S | 大气校正（消除大气散射/吸收影响） | 基于6S辐射传输模型，提升定量精度 | from Py6S import SixS; s = SixS(); s.atmos_profile = SixS.AtmosProfile.PredefinedType("MidlatitudeSummer") |
pyhdf | HDF格式数据（MODIS/OMI卫星）读写 | 支持NASA卫星Level-1/2数据 | from pyhdf.SD import SD; hdf = SD("modis.hdf"); data = hdf.select("reflectance") |
2.3 地理投影与坐标转换
| 库名 | 核心功能 | 优势与适用场景 | 示例代码片段 |
|---|---|---|---|
pyproj | 坐标系转换（WGS84→UTM、高斯投影等） | 基于PROJ库，支持所有主流坐标系 | transformer = Transformer.from_crs("EPSG:4326", "EPSG:32650"); x,y = transformer.transform(30, 120) |
cartopy | 地理数据可视化（带投影的地图绘制） | 替代basemap，支持UTM/墨卡托等投影 | ax = plt.axes(projection=ccrs.UTM(50)); ax.imshow(arr, transform=ccrs.UTM(50)) |
2.4 深度学习与语义分割
| 库名 | 核心功能 | 优势与适用场景 | 备注 |
|---|---|---|---|
torchgeo | 遥感专用深度学习库（数据集+模型） | PyTorch生态，支持EuroSAT/LoveDA数据集 | 适合快速搭建土地覆盖分类、变化检测模型 |
segmentation-models-pytorch | 语义分割模型（U-Net/DeepLab） | 支持多光谱输入，可加载预训练权重 | 需调整输入通道数（如4通道 Sentinel-2） |
tensorflow-graphics | 3D视觉工具（立体匹配、相机几何优化） | TensorFlow生态，适合提升视差计算精度 | 需一定3D数学基础 |
2.5 专业遥感工具包
| 库名 | 核心功能 | 优势与适用场景 | 备注 |
|---|---|---|---|
Orfeo Toolbox (OTB) | 全流程遥感处理（辐射校正、分类、变化检测） | 开源替代ENVI/ERDAS，支持Python绑定 | 需要单独安装OTB，再导入otbApplication |
scikit-image | 图像处理（滤波、分割、特征提取） | API清晰，与NumPy无缝兼容 | 适合遥感图像预处理（去噪、边缘检测） |
三、结语
本文从实战出发，覆盖了遥感图像高度提取的全流程，并汇总了不同场景的专用库。实际应用中，需根据数据类型（如高光谱、时序遥感）和需求（如精度、速度）选择合适的工具组合。
