计算机基础·数据库系统原理

news 2025/10/12 15:40:40

E-R 关系图

实体用方框/双线方框，属性要用椭圆形，关系用棱形(单线棱形/双线棱形)
在这里插入图片描述

实体Enitity

  • 实体由属性，领域组成在这里插入图片描述

  • 理解：实体就是类，领域就是属性的数据类型

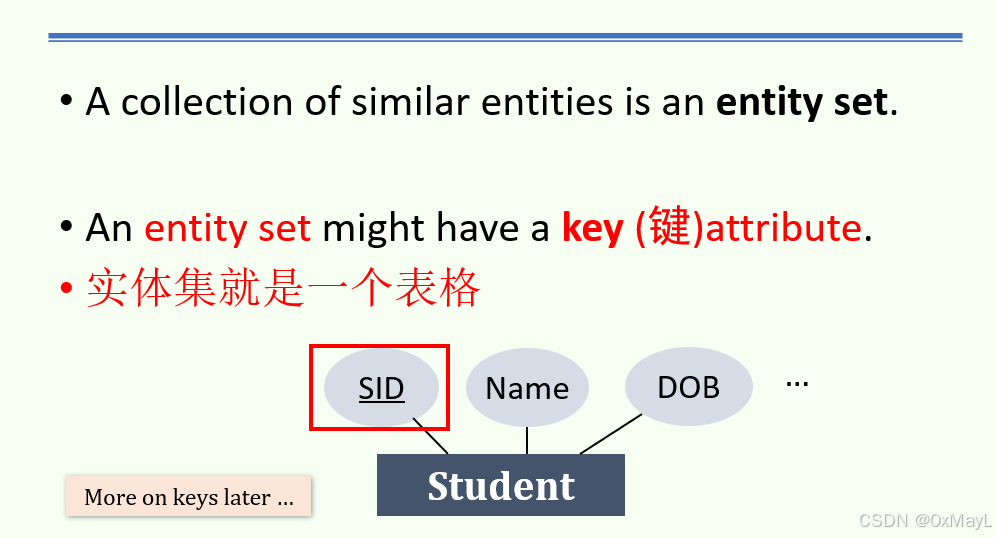

实体集

  • 实体集就是一个表格，其中每一行都是一个实体
    在这里插入图片描述

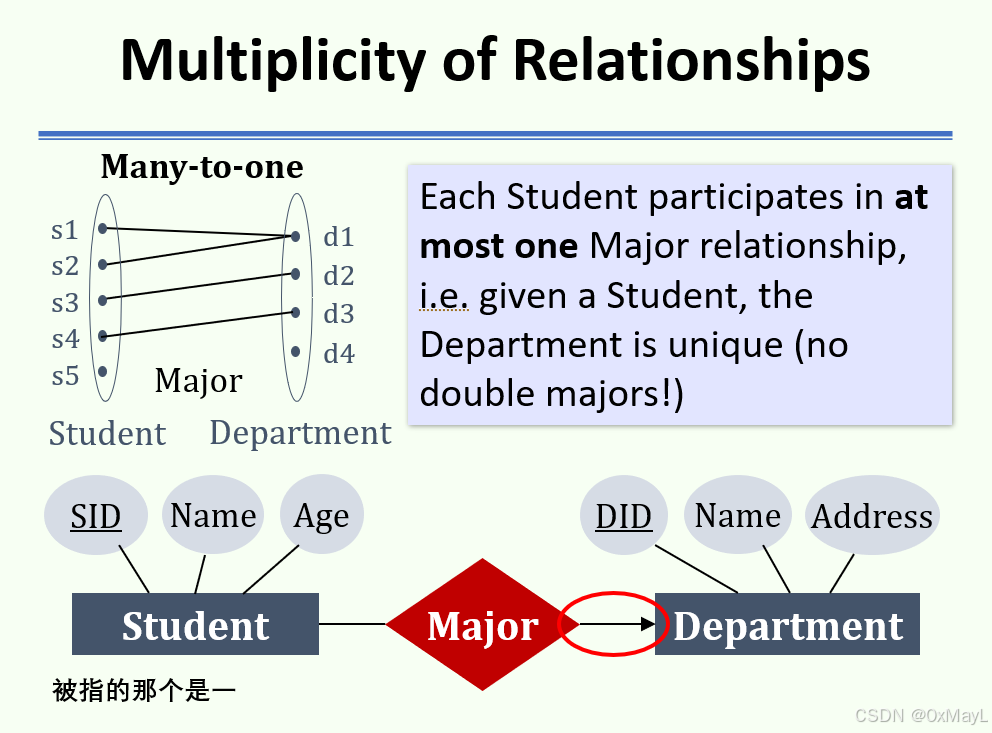

关系

  • 一对一：互相箭头
  • 多对多：横线，不需要箭头
  • 多对一：单方面箭头
    在这里插入图片描述

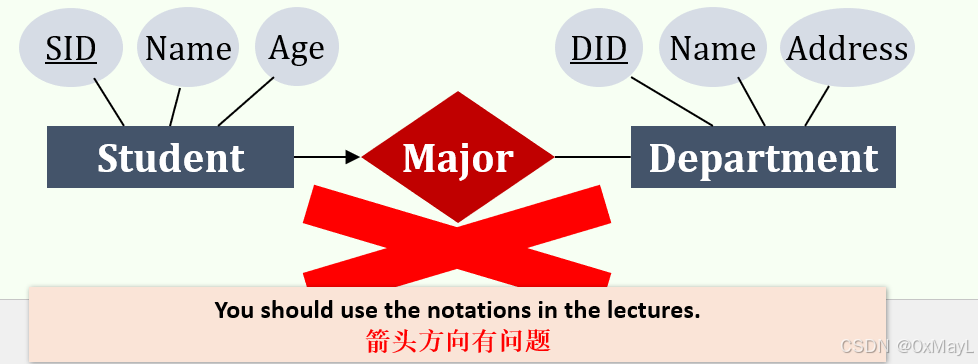

  • 经典的错误：箭头只能指向实体
    在这里插入图片描述

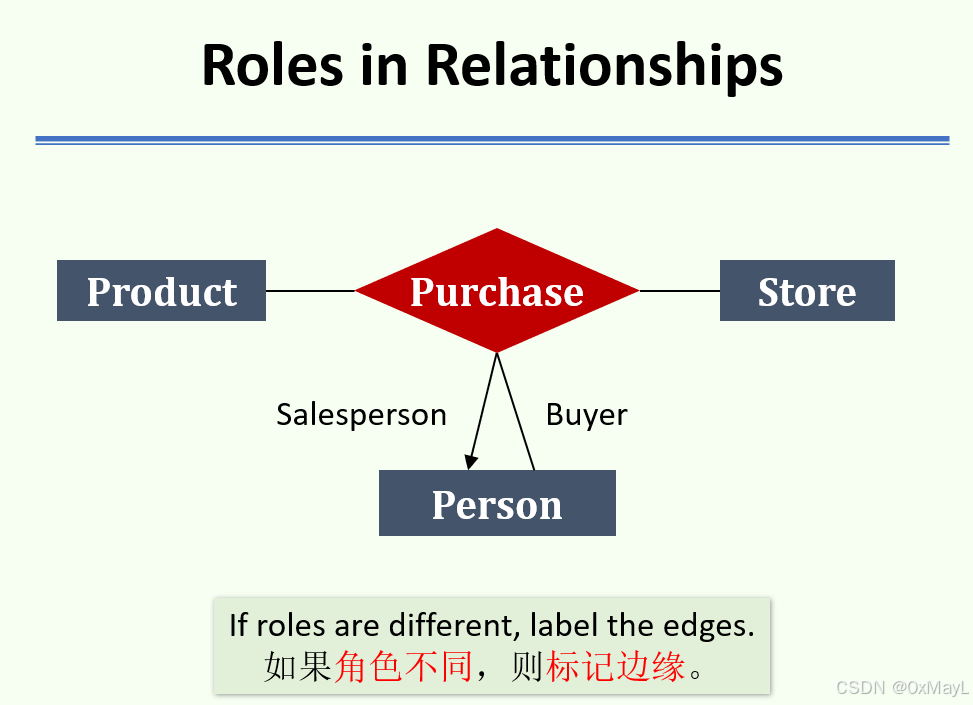

  • 其他用法：标记单一实体的不同角色
    在这里插入图片描述

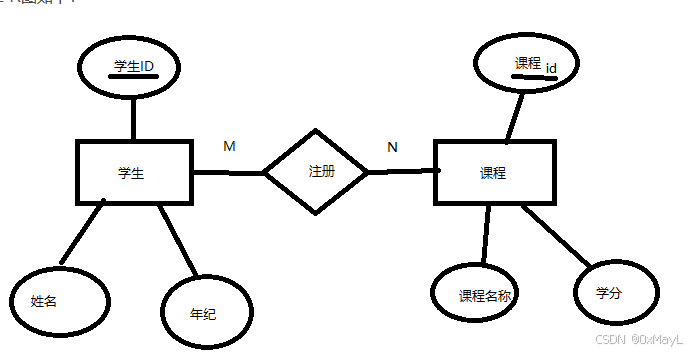

  • 其他用法：使用横线+标记数量 (1,N,M)代表多对多等复杂关系。
    在这里插入图片描述
  • 自关系：使用同一实体 不同标签 表示不同角色
  • 在这里插入图片描述

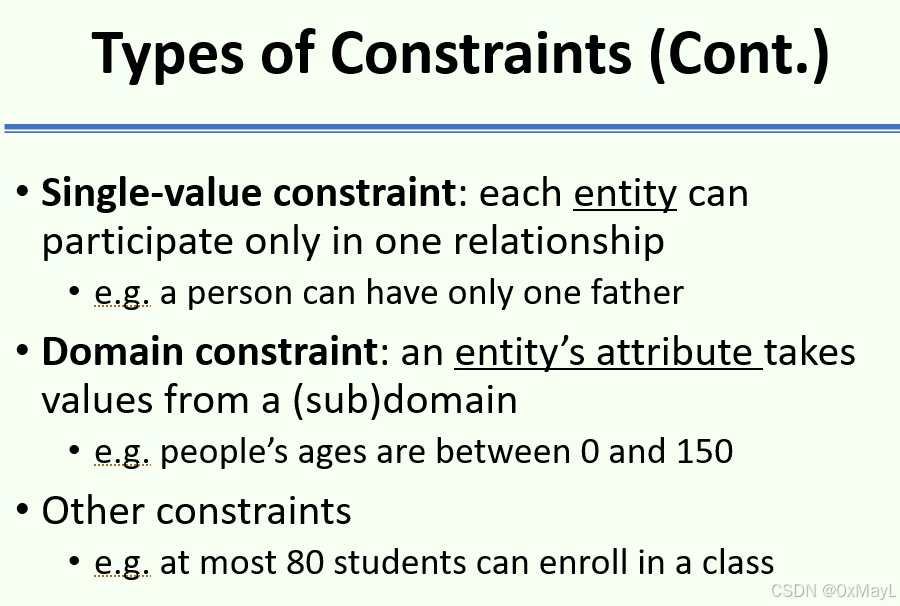

约束

在这里插入图片描述

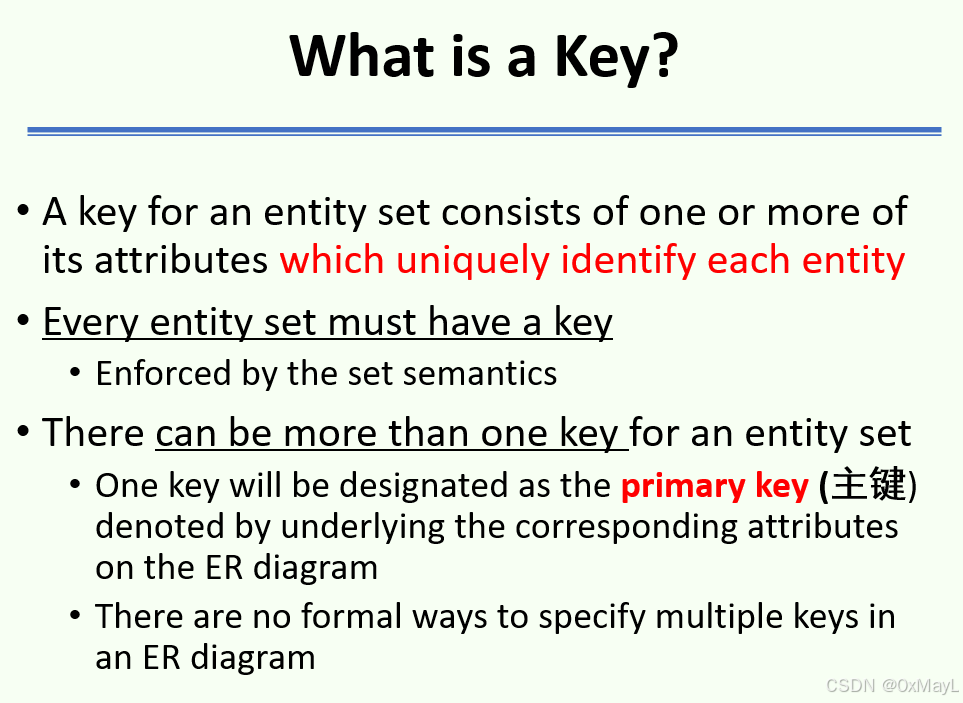

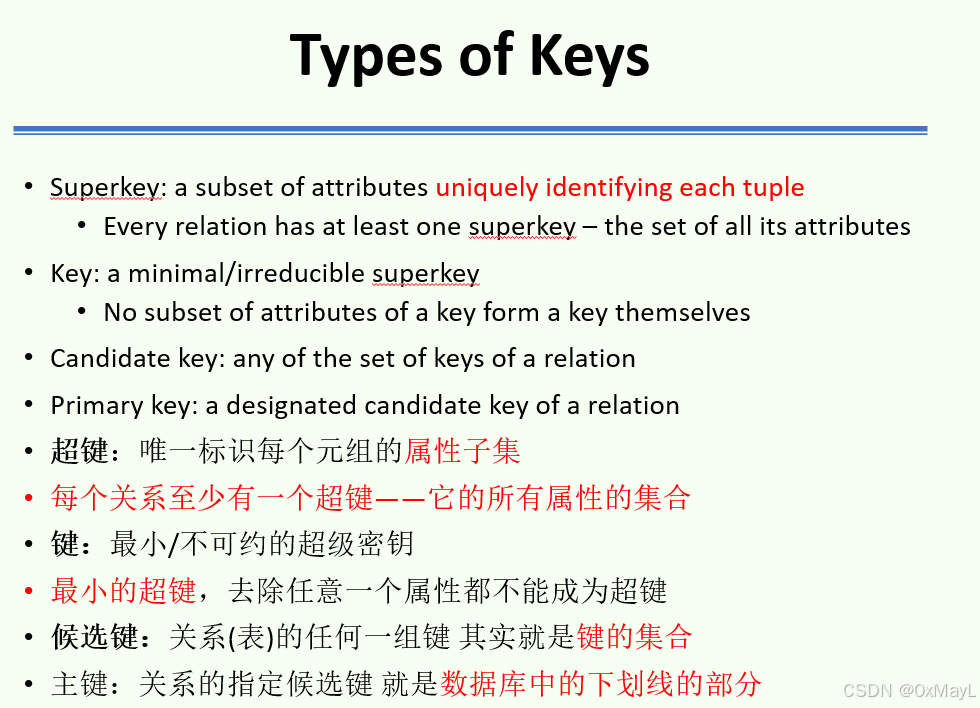

E-R图中的键定义

  • 键是一个属性的集合，用于标识唯一的实体
  • 超键：可以唯一标识实体的属性集合
  • 键：最小化的超键
  • 候选键：ER图中下划线/被选择的键

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

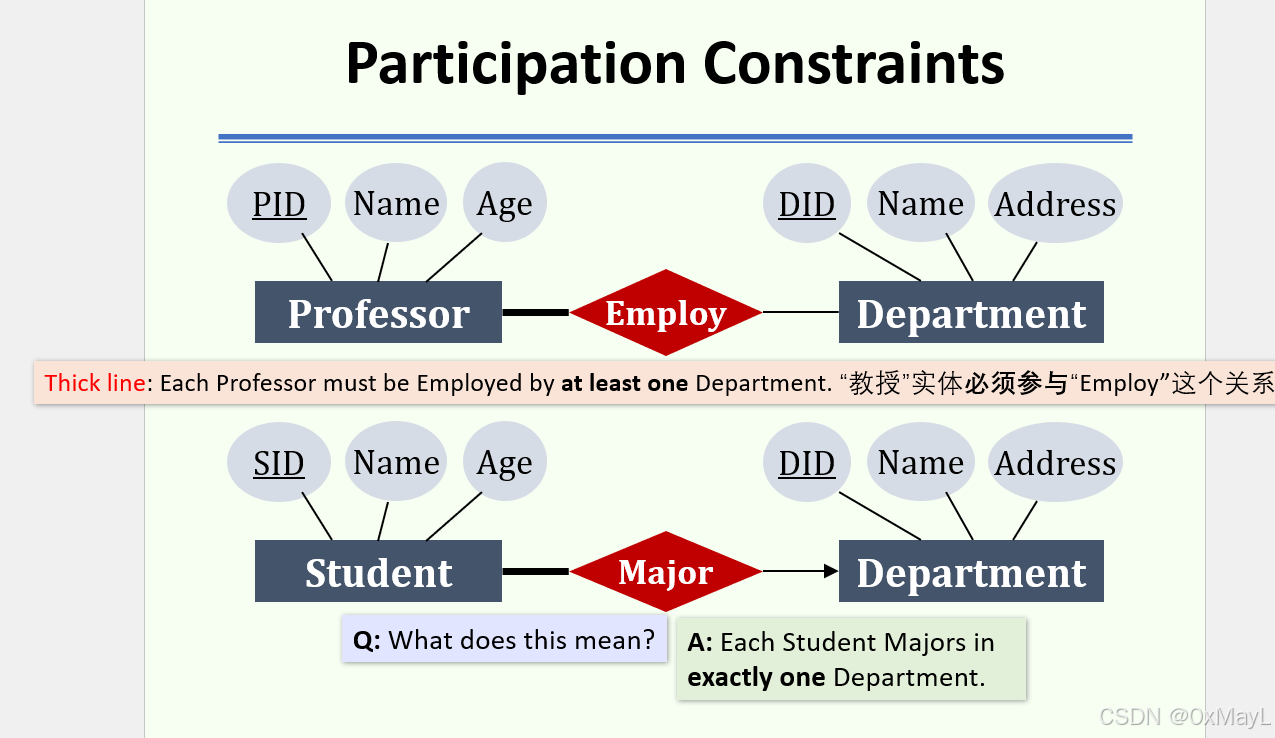

参与约束

  • 单横线：实体可以参与/不参与关系
  • 参与约束：用双横线表示，表示所有实体必须参与关系，例如所有学生必须有一个专业，对应一个系

在这里插入图片描述

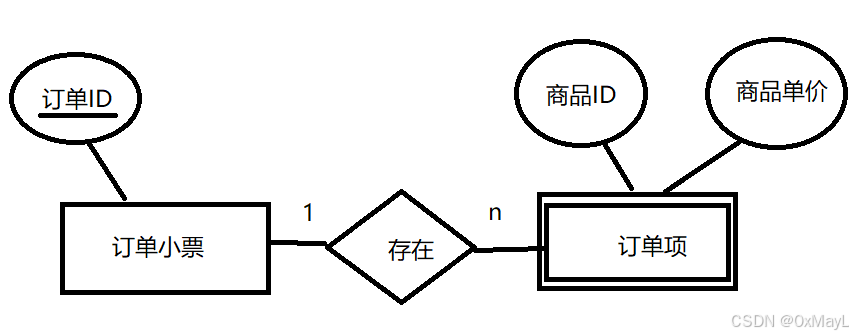

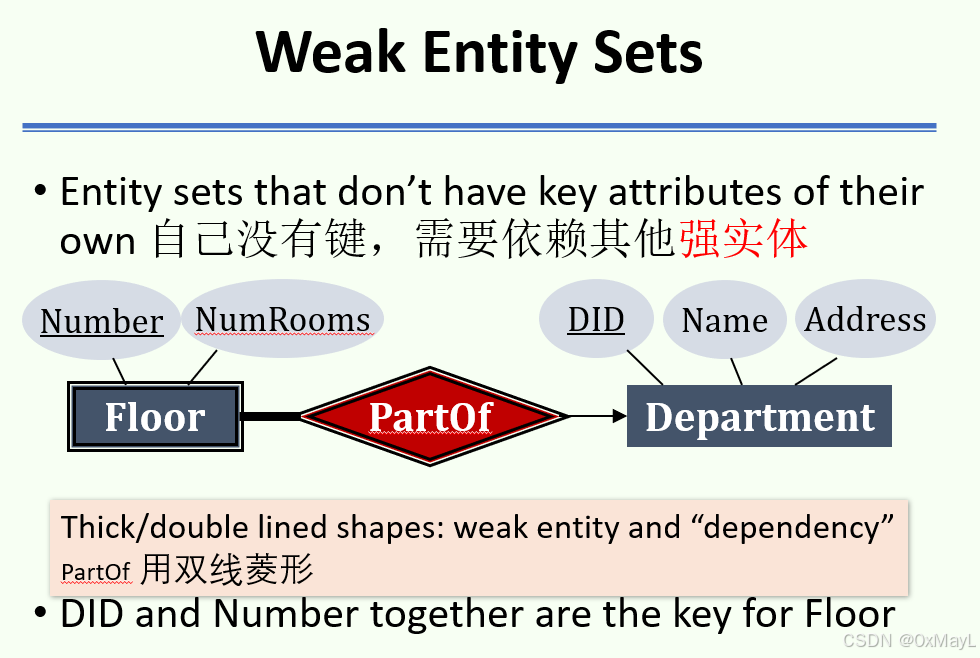

弱实体集

  • 使用双线方框表示弱实体集：自己没有键，需要依赖其他实体唯一表示。例如，楼层没有任何键(楼号)唯一标识
  • 双线棱形表示依赖关系。

在这里插入图片描述

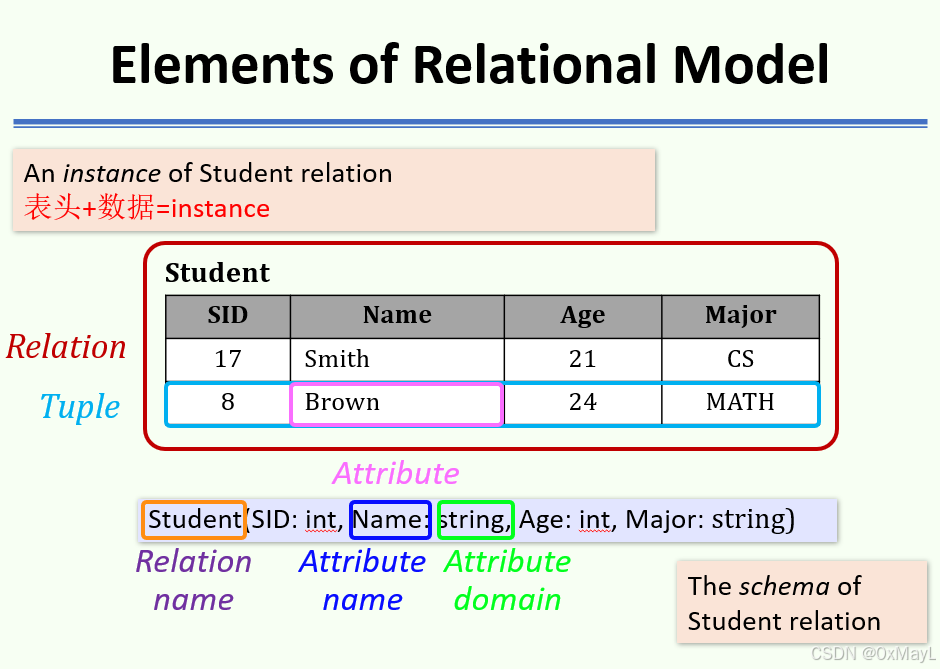

RM 关系模型

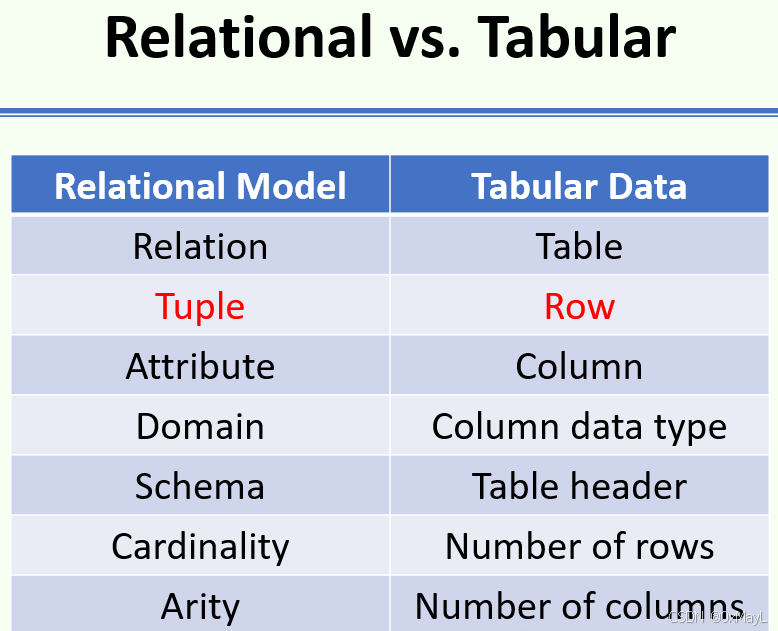

  • 要点：关系 就是表格，元组就是每一行

在这里插入图片描述

在这里插入图片描述

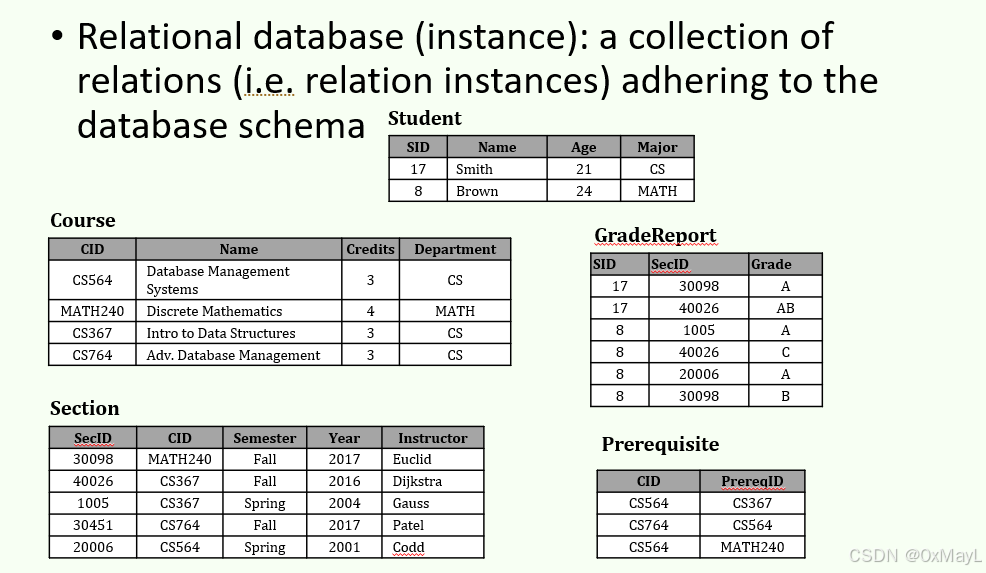

  • 关系模型的示例就是数据库，一些列表格
    在这里插入图片描述

E-R关系图 转 RM 模型

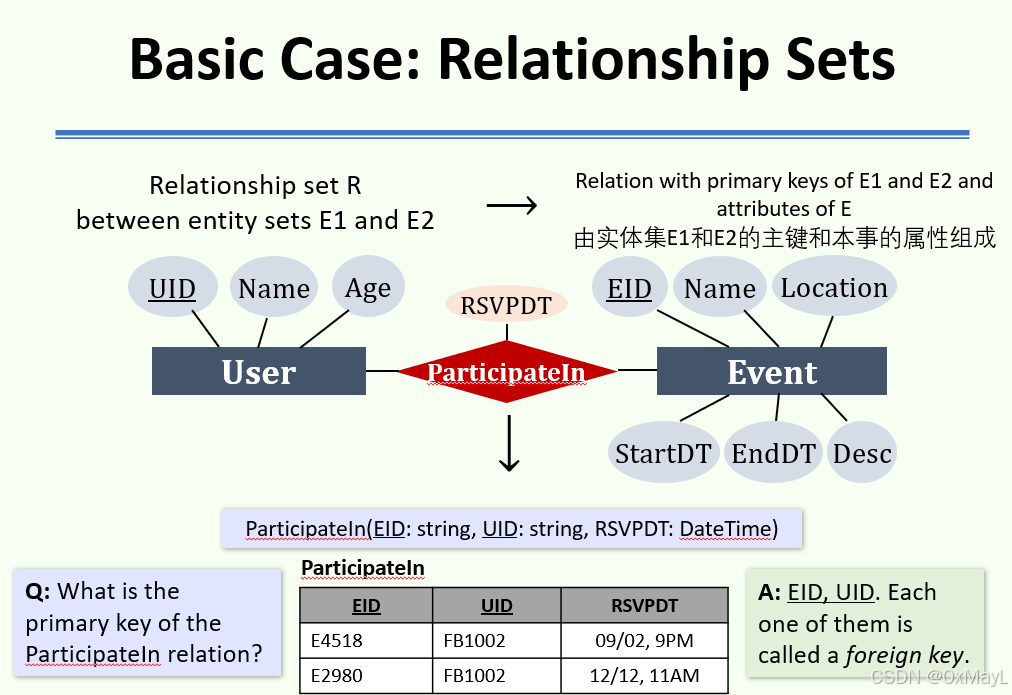

方法1：关系单独作为一个表，使用相关实体集的键 + 自己的属性

在这里插入图片描述
在这里插入图片描述

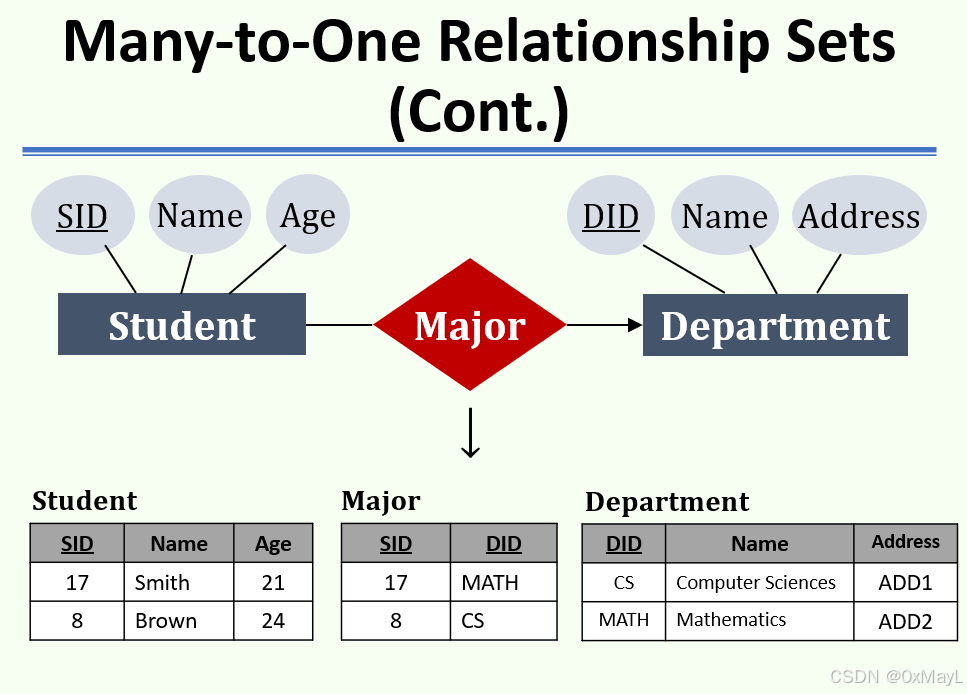

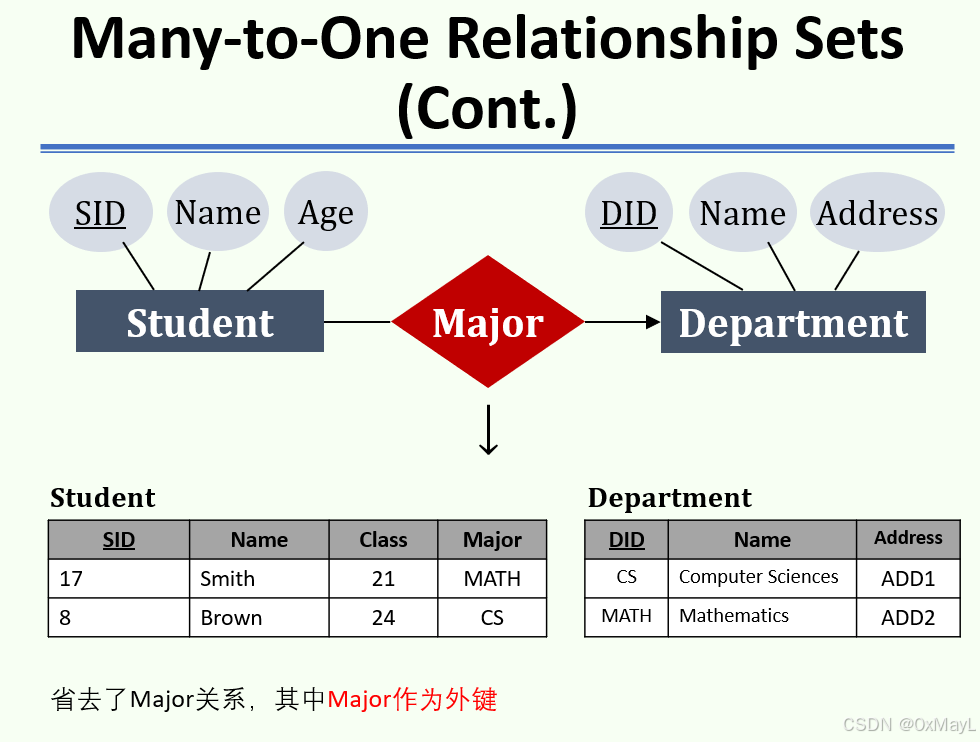

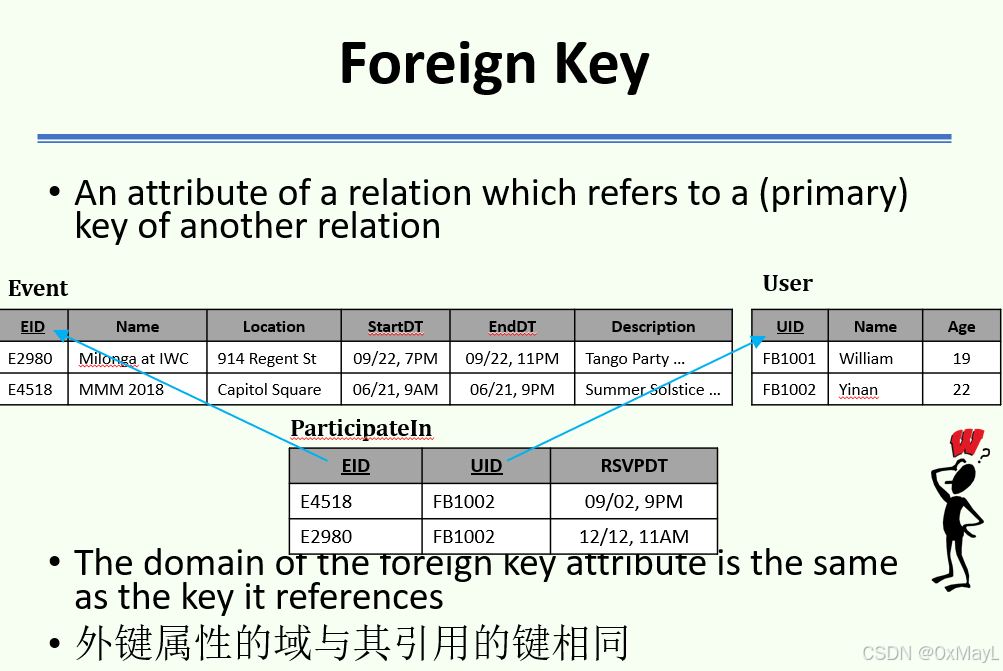

方法2：使用外键，融入到普通实体集中

在这里插入图片描述
在这里插入图片描述

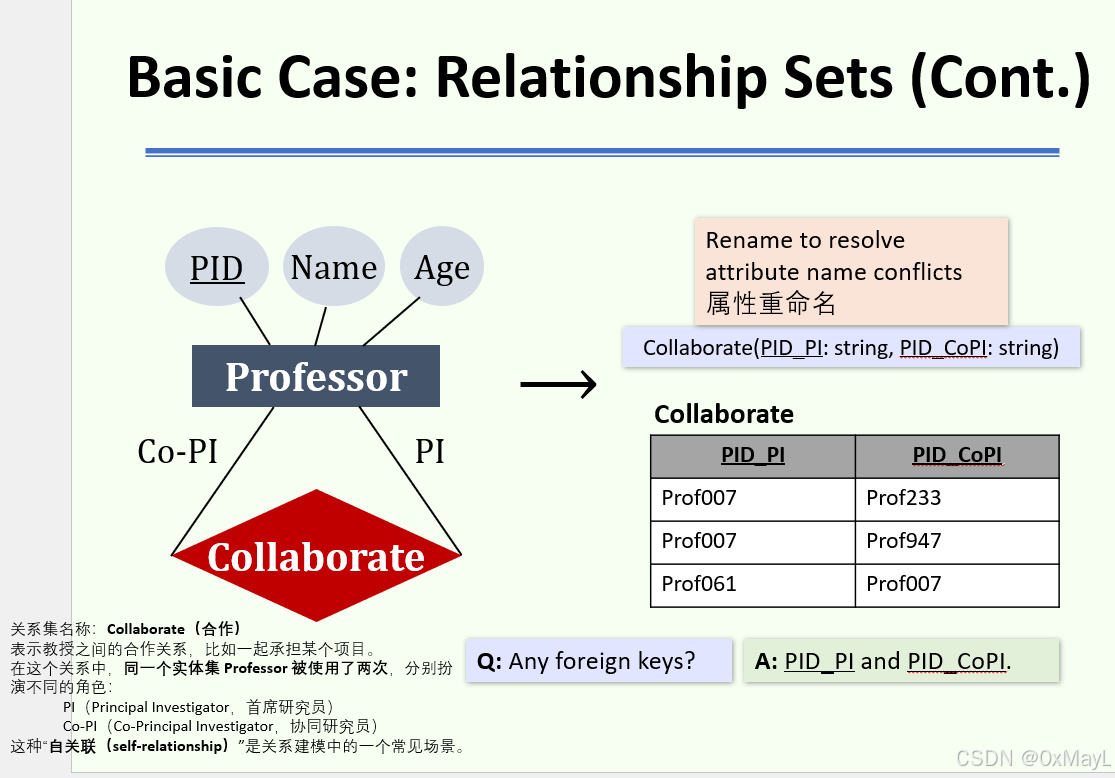

属性重命名

在这里插入图片描述

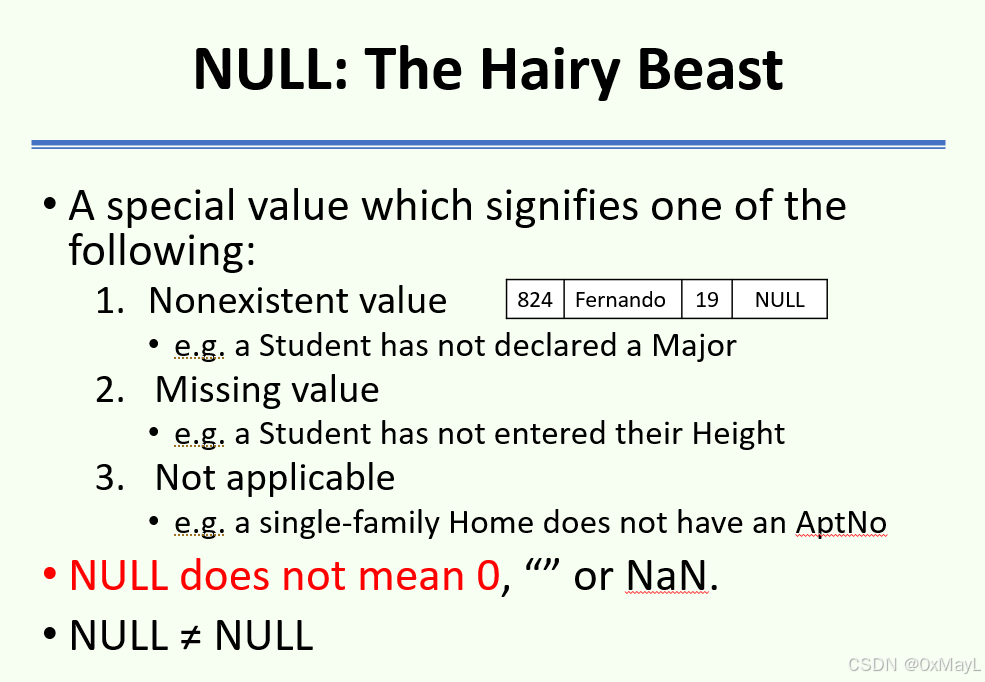

NULL值

在这里插入图片描述

ISA转RM模型

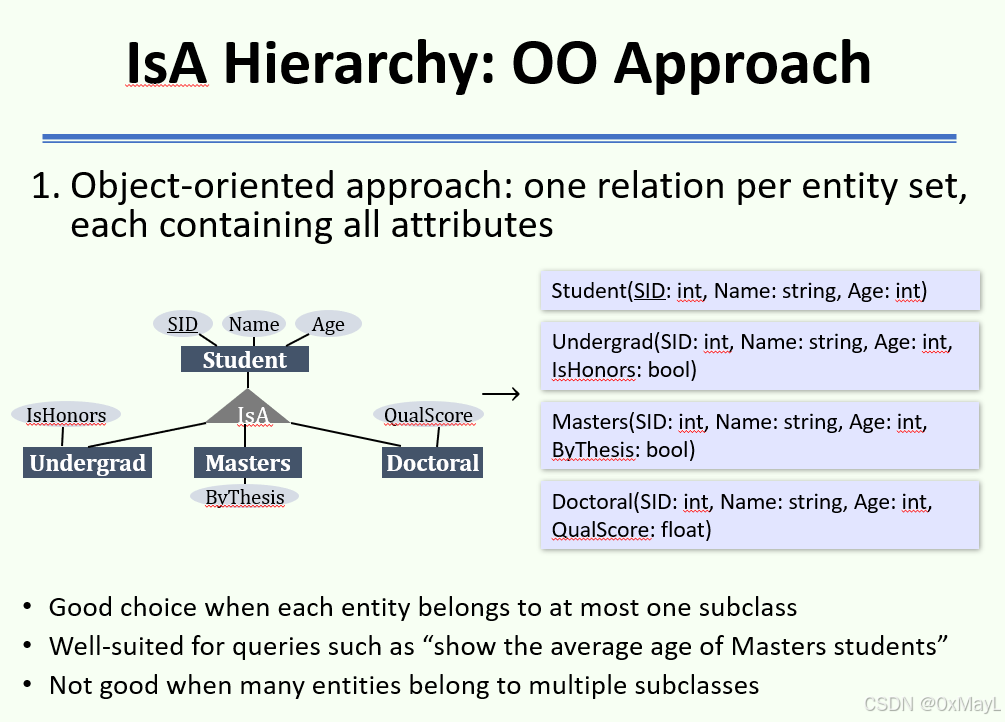

方法1：子类和父类一样，使用相同的RM模型，包括所有键

在这里插入图片描述

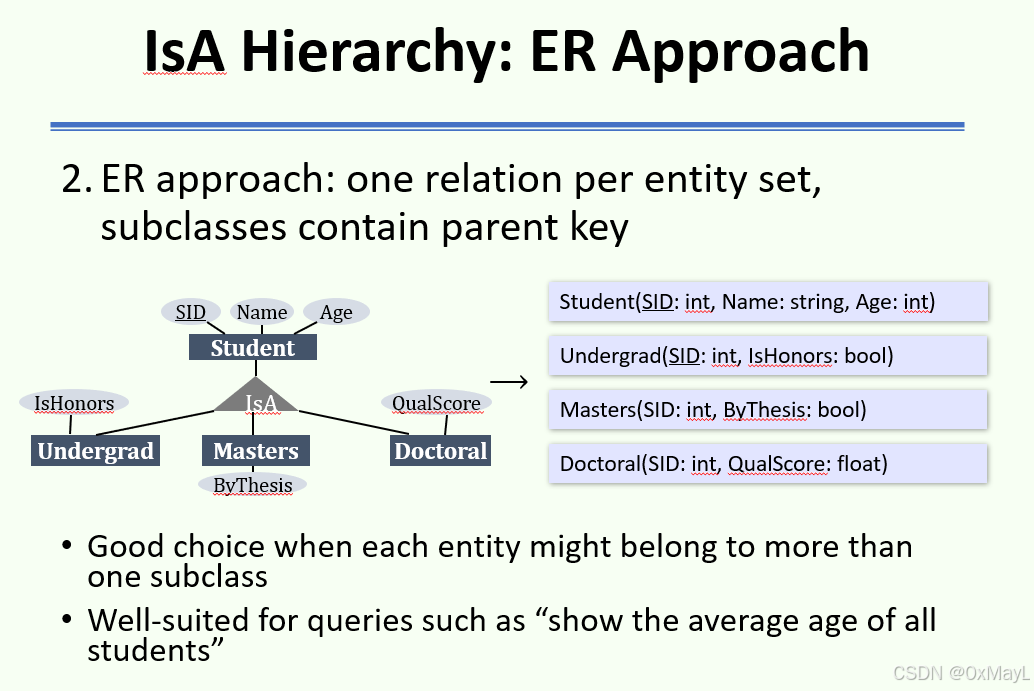

方法2：子类只包括父类的主键和自己的属性

在这里插入图片描述
