第2章:视线追踪核心逻辑
欢迎回来
在第1章:摄像头交互与显示中,我们学习了GazeTracking
项目如何获取"眼睛"(摄像头)和"声音"(在屏幕上显示画面)。现在我们已经有了持续的视频帧输入,但如果不能理解看到的内容,这些画面又有什么意义呢?
本章将为项目赋予"大脑"。我们将探索GazeTracking
系统的核心,它负责处理原始视频帧,定位人脸和眼睛,最终确定视线方向。
核心大脑:GazeTracking
类
想象你是一名侦探,正在查看一张人物照片。你不会只看到一堆像素,而是会立即识别出人脸、眼睛,然后推测他们的视线方向。
项目中的GazeTracking
类正是这样一个专业侦探。它是所有视线追踪功能的中枢,``接收原始视频帧(“照片”)作为输入,经过智能处理后告诉我们瞳孔位置和视线方向`。
它解决的核心问题:如何将简单的图像流转化为有关人眼视线的有意义信息?GazeTracking
类提供了实现这一目标的所有工具。
如何使用GazeTracking
侦探
让我们看看使用这个"侦探"的主要步骤,类似于example.py
中的实现方式
步骤1:聘请侦探(创建实例)
首先需要导入GazeTracking
并创建实例:
from gaze_tracking import GazeTrackinggaze = GazeTracking()
这里的==gaze
就是我们的视线追踪对象==,准备分析视频帧。
步骤2:给侦探新照片(用帧刷新)
侦探最重要的任务是分析新照片(帧)。通过refresh()
方法实现,需要对每个摄像头获取的帧调用此方法:
# 假设'frame'是从摄像头获取的新图像
gaze.refresh(frame)
内部过程:调用gaze.refresh(frame)
时,GazeTracking
对象开始工作。它获取frame
,找到人脸、眼睛、瞳孔,并计算视线方向。所有这些信息都存储在内部,随时可供查询。
步骤3:向侦探提问(获取视线信息)
refresh()
处理完帧后,可以向gaze
对象询问各种发现。
视线方向判断
if gaze.is_right():print("向右看")
elif gaze.is_left():print("向左看")
elif gaze.is_center():print("直视前方")
else:print("未检测到视线")
瞳孔坐标获取
left_pupil = gaze.pupil_left_coords()
right_pupil = gaze.pupil_right_coords()print(f"左瞳孔坐标: {left_pupil}")
print(f"右瞳孔坐标: {right_pupil}")
返回类似(x,y)
的像素坐标,如未检测到则返回None
。
可视化标注帧
annotated_frame = gaze.annotated_frame()
cv2.imshow("视线演示", annotated_frame)
annotated_frame()
返回添加了标注的图像,可直观显示眼睛和视线方向。
实现:视线感知循环
结合第1章知识,实现完整功能:
import cv2
from gaze_tracking import GazeTrackinggaze = GazeTracking()
webcam = cv2.VideoCapture(0)while True:_, frame = webcam.read()gaze.refresh(frame)annotated_frame = gaze.annotated_frame()text = "未检测到视线"if gaze.is_right(): text = "向右看"elif gaze.is_left(): text = "向左看"elif gaze.is_center(): text = "直视前方"cv2.putText(annotated_frame, text, (60, 60), cv2.FONT_HERSHEY_DUPLEX, 2, (255, 0, 0), 2)cv2.imshow("演示", annotated_frame)if cv2.waitKey(1) == 27:breakwebcam.release()
cv2.destroyAllWindows()
运行后将显示实时画面,随着眼球移动会出现瞳孔标记和视线方向指示线,左上角文字会实时显示"向左看"、“向右看"或"直视前方”。
底层原理:侦探的工
作机制
gaze.refresh(frame)

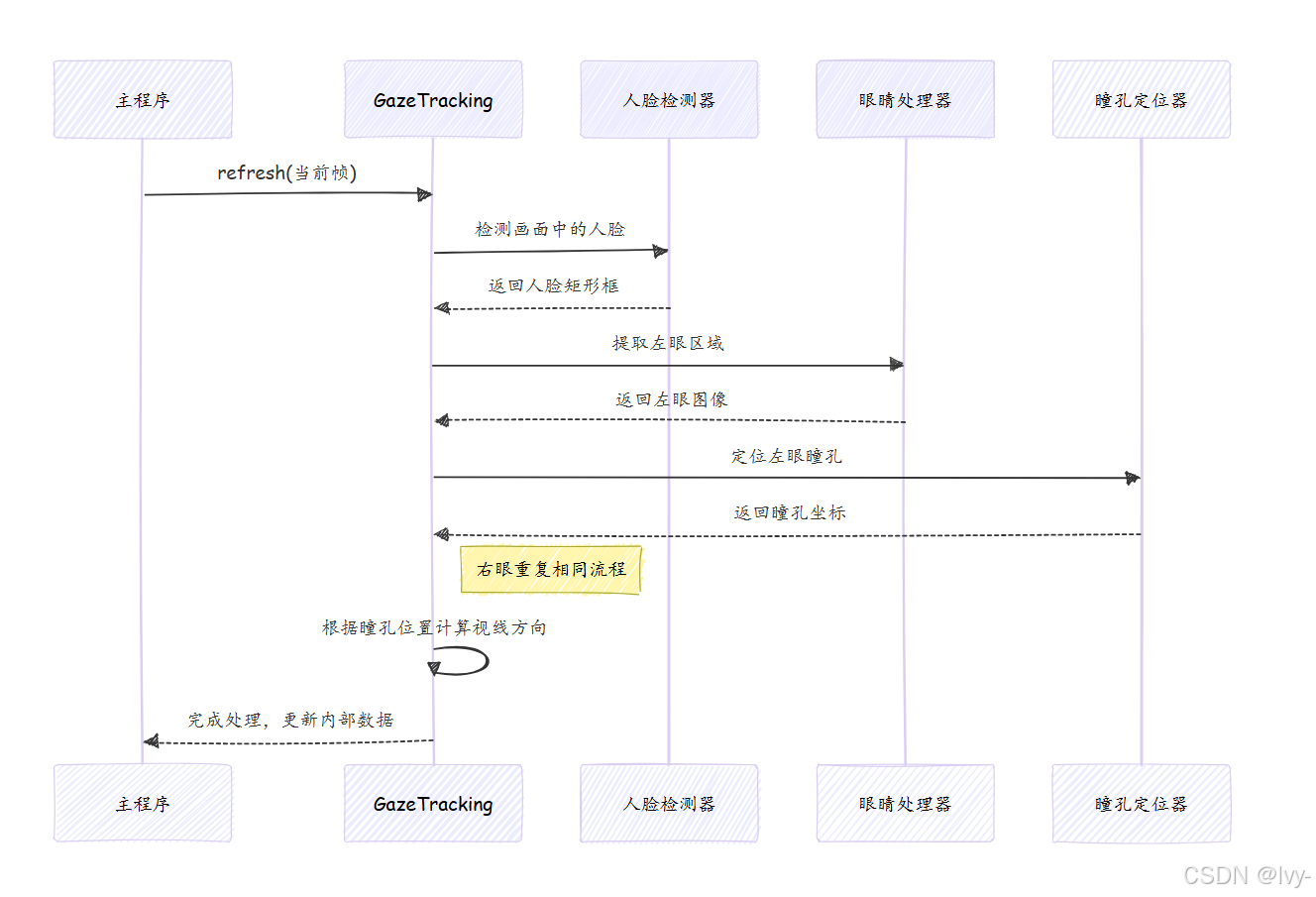

内部发生了什么?这就像是为每帧图像建立的微型流水线。
内部处理步骤
- 接收帧:获取原始视频帧
- 人脸检测:使用Dlib库快速扫描并定位人脸
- 眼睛检测:精确定位人脸中的左右眼位置
- 眼睛隔离:从主帧中裁剪出眼部区域
- 瞳孔定位:通过图像处理技术(灰度转换、模糊处理、寻找最暗点)定位瞳孔中心
- 视线计算:根据瞳孔在眼区中的相对位置判断视线方向
- 存储结果:将瞳孔坐标、视线方向等信息存储在对象内部
代码窥探
人脸和眼睛检测
项目主要依赖Dlib库进行人脸特征检测:
import dlibclass GazeTracking:def __init__(self):self._face_detector = dlib.get_frontal_face_detector()self._landmark_predictor = dlib.shape_predictor("landmarks.dat")def _find_face_and_eyes(self, frame):gray_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)faces = self._face_detector(gray_frame)if faces:landmarks = self._landmark_predictor(gray_frame, faces[0])self._face = faces[0]self._landmarks = landmarksreturn Truereturn False
瞳孔定位
import numpy as npclass Eye:def __init__(self, frame, landmarks, eye_points):self._eye_frame = self._cut_eyebrows(frame, eye_points)self._find_pupil(self._eye_frame)def _find_pupil(self, eye_frame):gray_eye = cv2.cvtColor(eye_frame, cv2.COLOR_BGR2GRAY)blurred_eye = cv2.GaussianBlur(gray_eye, (5, 5), 0)_, _, min_loc, _ = cv2.minMaxLoc(blurred_eye)self.pupil_coords = min_loc
视线方向计算
根据瞳孔在眼区中的相对位置判断视线方向:
瞳孔位置 | 视线方向 |
---|---|
眼区左侧 | 向右看 |
眼区中央 | 直视前方 |
眼区右侧 | 向左看 |
眼区上方 | 向下看 |
眼区下方 | 向上看 |
horizontal_ratio()
和vertical_ratio()
方法提供0.0到1.0的数值量化这些方向。
总结
本章我们为GazeTracking
项目赋予了"大脑"——GazeTracking
类。你学会了:
- 创建
GazeTracking
实例 - 使用
gaze.refresh(frame)
处理视频帧 - 通过
is_left()
等方法查询视线方向 - 使用
annotated_frame()
可视化分析结果
我们也简单了解了其底层机制:使用Dlib进行人脸和眼睛检测,通过图像处理定位瞳孔,最终分析每帧画面提供有意义的视线信息。
现在我们知道如何获取视线信息,下一步是了解GazeTracking
能提供的各类数据及其应用方式。请继续学习第3章:视线数据获取
