ESim电工仿真APP使用说明书
ESim电工仿真APP
使用说明书
(版本V1.0)
日期：2025年10月9日
1.目录
1 目录... 1
2 引言... 4
3 ESim电工仿真简介... 7
3.1 ESim电工仿真的作用... 7
3.2 主要功能概览... 7
3.3 适用人群... 9
3.4 收费控件和收费功能介绍... 9
4 快速入门... 11
4.1 首次启动与界面导览... 11
4.2 创建你的第一个电路... 13
4.3 电路的撤回与重做... 19
4.4 电路的移动与缩放... 19
4.5 电路导通的高亮效果... 20
4.6 放大镜模式... 22
4.7 电路的检查与故障排查... 24
4.8 保存与打开项目... 26
4.9 导出电路图... 26
5 元器件介绍... 29
5.1 如何打开和浏览元器件库... 29
5.2 常用元器件分类与添加... 29
5.2.1 开关类... 31
5.2.2 指示与报警类... 32
5.2.3 执行与负载类... 33
5.2.4 保护与安全元件... 34
5.2.5 传感器与特殊元件... 35
5.2.6 继电器类... 36
5.2.7 控制或者智能元器件类... 37
6 电路搭建与编辑... 38
6.1 添加元器件... 38
6.2 移动元器件... 38
6.3 连接导线... 38
6.4 删除元器件... 39
6.5 删除导线... 40
7 电路仿真与调试... 41
7.1 启动/停止仿真... 41
7.2 观察仿真结果... 41
7.3 仿真中的交互... 42
8 部分元器件参数的设置... 43
8.1 温控器... 43
8.2变频器... 46
8.3 PLC. 51
8.4 图片控件... 56
9 智能水箱... 61
9.1 智能水箱介绍... 61
9.2 智能水箱参数设置... 67
10 万用表控件... 69
10.1 万用表介绍... 69
11 低压电工实操模块... 71
11.1 如何进行低压电工实操学习和练习... 72
11.2 如何查看低压电工实操的课程和资料... 73
11.3 如何进行低压电工实操练习... 75
12 示教功能... 76
12.1 如何进入示教模式... 76
12.2 如何进行示教播放... 77
13 案例电路... 79
13.1 如何查看案例电路... 79
13.2 案例电路介绍... 79
13.21 万用表使用教程... 80
13.22 示教模式... 81
13.23 智能水箱学习系统... 81
13.24 家庭灯控制电路... 81
13.25 自锁保持电路... 82
13.26 单相电机控制电路... 83
13.27 手动和自动电路... 84
13.28 单按钮启停电路... 85
13.29 经典案例分享... 86
13.30 安全电路（Pilz PNOZ X2.1）... 87
13.31 电机正反转电路... 88
13.32 电机星三角启动电路... 89
13.33 PNP/NPN传感器... 90
13.34 温控电路... 91
13.35 变频器电路... 92
13.36 PLC控制电路... 93
14 版本、隐私政策、BUG反馈等... 94
14.1 如何查看版本号和升级软件... 94
14.2 隐私政策、备案号、公安备案信息... 96
14.3 BUG反馈... 97
15 如何获取授权... 99
15.1 如何付款？... 99
15.2 付款后如何获取授权码？... 99
16 下载、使用、更新等等问题... 100
16.1 如何下载？... 100
16.2 如何更新软件？... 100
16.3 为什么所有功能都提示需要授权？... 103
2. 引言
在当今工业自动化快速发展的时代，掌握电工与工控技术已成为众多从业者、职业院校学生以及工控技术爱好者的必备技能。然而，传统学习方式常常面临设备昂贵、操作风险高、实训机会有限等现实难题。为了让更多人能够低成本、高效率地学习和实践电工知识，ESim电工仿真软件应运而生。
ESim电工仿真是一款专为电工知识学习与技能提升打造的仿真工具，目前已推出安卓版本和电脑版本(本手册是安卓版本手册),并实现了90%以上核心功能的免费开放。它不仅支持家庭电路、低压控制回路的基础搭建，还能模拟工业现场常见的复杂控制逻辑，如电机正反转、星三角启动、液位控制、温控系统以及PLC与变频器的应用等，真正实现了“理论+仿真+实践”一体化的学习模式。
本软件内置超过100种高精度元器件模型，涵盖按钮、继电器、接触器、断路器、传感器（支持PNP/NPN切换）、安全继电器、万用表等常用元件，并特别引入了对国产主流工控设备的仿真支持，如汇川PLC（Easy320）和汇川变频器（MD200），力求贴近国内工业实际应用场景，助力用户熟悉国产设备操作，服务本土技术人才培养。
通过直观的拖拽式操作、实时电路仿真、故障注入与诊断、万用表测量、放大镜精准接线等功能，ESim电工仿真让用户可以在手机或平板上随时随地进行电路设计与调试。无论是备考低压电工实操考试，还是深入理解PLC控制逻辑，亦或是练习变频器的端子控制与故障排查，ESim电工仿真都提供了安全、灵活且高效的虚拟实训环境。
本使用手册将系统介绍ESim电工仿真的各项功能与操作方法，从界面导航、元件使用、电路搭建，到PLC仿真、智能控件（如智能水箱、温控器）的应用，一步步引导您掌握软件的使用技巧。我们希望每一位读者都能借助这本手册，充分发挥ESim电工仿真的学习价值，在无风险的仿真环境中积累实战经验，提升专业能力。
学习不是一蹴而就的过程，而是持续探索与实践的旅程。我们相信，只要善用工具、主动思考、坚持练习，每一位热爱电工技术的人，都能在这条路上走得更远、更稳。愿ESim电工仿真成为您掌上的电工实验室，陪伴您从入门到精通，走向更广阔的职业未来。
3. ESim电工仿真简介
3.1 ESim电工仿真的作用
ESim电工仿真是一款专为安卓设备设计的专业级电路仿真与学习工具，致力于为电工、电气自动化技术人员、职业院校学生及电子爱好者提供一个直观、高效、安全的虚拟实验平台。
通过本应用，您无需实际的元器件、导线和电源设备，即可在手机或平板上自由搭建各种电工控制电路、电力拖动系统、PLC外围接线、传感器回路等，并进行实时动态仿真。无论是学习基础电路原理，还是调试复杂的继电控制逻辑，ESim都能帮助您快速验证设计思路，提升技能水平。
3.2 主要功能概览
ESim电工仿真具备以下核心功能，全面覆盖电工日常学习与实践需求：
| 功能类别 | 具体功能说明 |
| 拖拽式搭建 | 支持从元器件库中直接拖拽元件到工作区，轻松构建电路图。 |
| 实时仿真运行 | 点击“运行”按钮后，电路立即开始仿真，灯泡会亮、电机转动、仪表显示数值，状态变化一目了然。 |
| 交互式操作 | 在仿真过程中可点击按钮、开关、限位器等元件，模拟真实操作场景。 |
| 智能连线系统 | 自动吸附引脚，连接导线简单准确；支持多段布线、交叉跳线提示。 |
| 故障诊断辅助 | 内置电路检查工具、万用表控件，帮助排查断路、短路、极性错误等问题。 |
| 项目管理 | 可保存、打开、导出电路项目，方便学习记录与分享。 |
| 高清导出 | 支持将电路图导出为PNG图片，用于报告、教学或存档。 |
| 丰富元件库 | 包含超过100种常用电工元器件，涵盖电源、开关、继电器、电机、传感器、保护装置等。 |
| 高级控制模块 | 支持变频器、PLC、温控器、安全光栅等工业级元件仿真，满足进阶需求。 |
3.3 适用人群
🔧 电工初学者：零基础入门，理解电路原理，掌握常见控制逻辑（如点动、自锁、正反转）。
🎓 职业院校/技校学生：配合《电气控制与PLC》《电机与拖动》等课程，完成课后仿真实验。
💼 在职电工/维修人员：提前验证维修方案，测试新电路设计，避免现场误操作。
🧠 电气自动化工程师：快速搭建PLC外围电路原型，辅助系统调试。
❤️ 工控技术爱好者：探索电路奥秘，动手实现创意项目。
无论您是想“练手”还是“实战”，ESim电工仿真都是您口袋里的电工实验室！
3.4 收费控件和收费功能介绍
控件仅智能水箱、万用表、高级图片等控件收费、变频器控件部分参数设置功能收费，其余控件都是免费的。
功能仅示教功能和学习案例以及图纸导出是收费的，其它都是免费的
九成控件和功能都是免费的
收费的目的仅仅是维持基本的生活开销，希望ESim电工仿真能做到世界第一，这是作者奋斗的目标！同时寻求投资商，共同完成我们的工控梦想，中华民族伟大复兴，我们就是复兴路上一个小小的石子，我们骄傲能贡献一份小小的力量！
注：事多的，耍赖的，没有公德心的，自私自利完全以自我为中心的，还有追求软件完全免费的朋友请绕道，ESim电工仿真不适合你们，请知悉！ ESim电工仿真倡导大家共建一个诚信和谐的社会，我为人人，人人为我，没有互相伤害，温馨幸福！
4. 快速入门
4.1 首次启动与界面导览

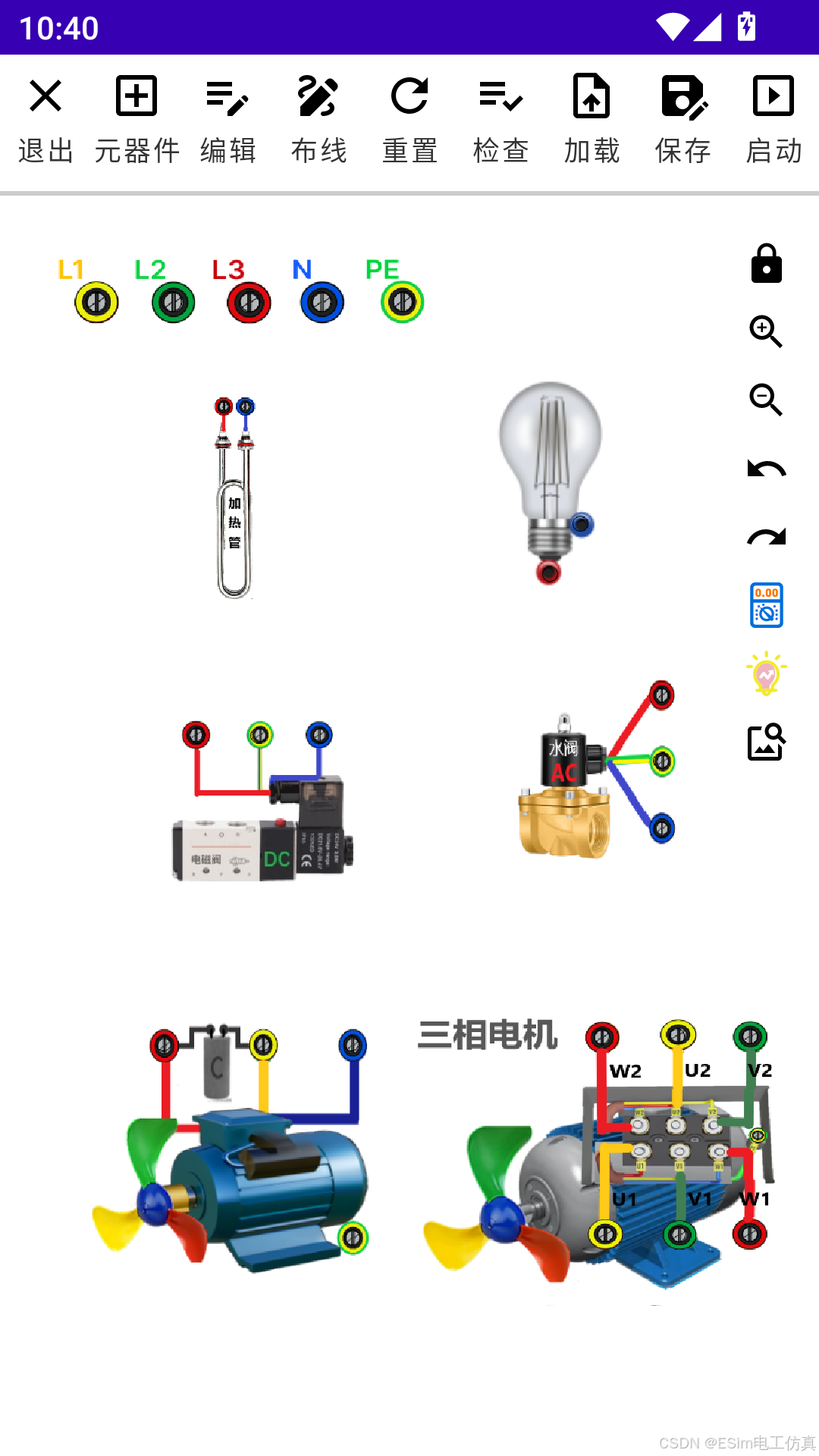

安装完成后的图标

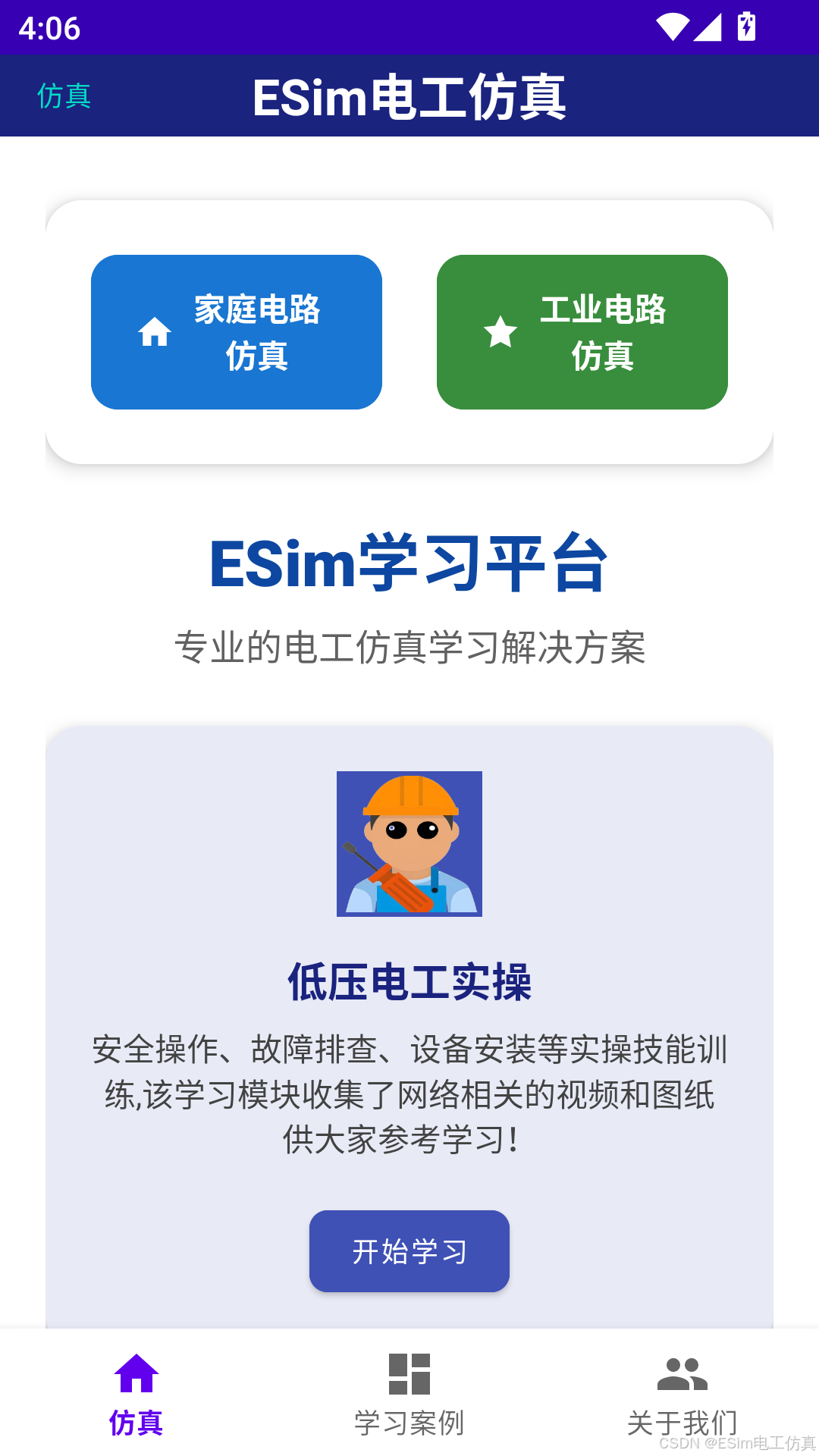

首次打开ESim电工仿真后，您将看到简洁明了的主界面，主要由以下几个区域组成：
主界面布局说明：
| 区域 | 功能描述 |
| 顶部工具栏 | 包含“添加元器件”、“加载”、“保存”、“编辑”、“布线”、“运行/停止”等常用操作按钮。 |
| 中央工作区（画布） | 核心操作区域，用于放置元器件、连接导线、构建电路图。支持缩放与平移。 |

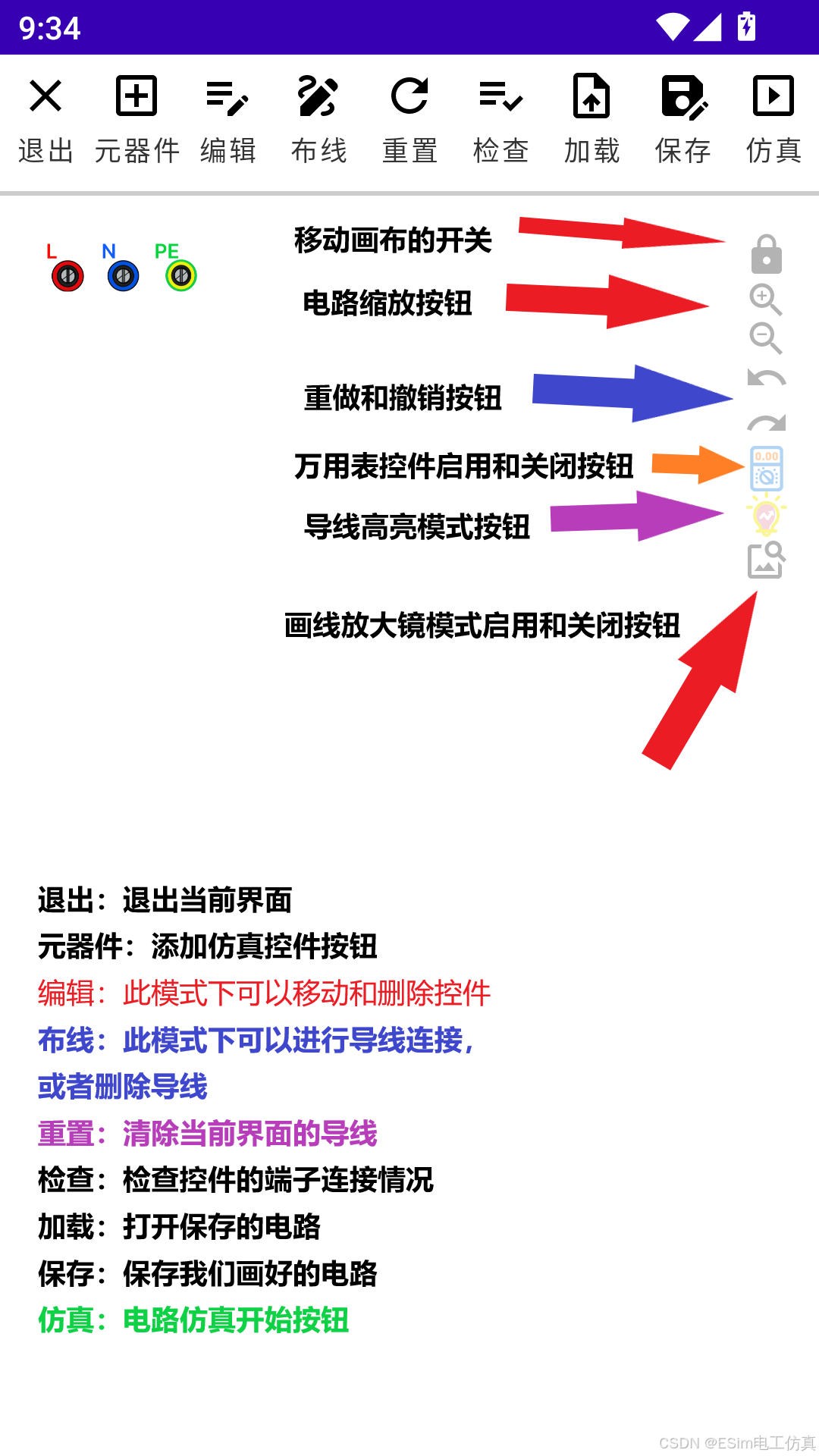

| 右上角快捷工具 | 提供“放大”、“缩小”、“移动视图”、 “万用表”、”放大镜” 、”导线高亮”等实用工具。 |
| 底部导航栏 | 页面导航栏，如仿真页面、学习案例页面等 |
📌 小贴士：首次使用建议先熟悉各区域位置，后续操作将更加流畅。
4.2 创建你的第一个电路
让我们通过一个简单的“灯泡控制电路”来体验ESim电工仿真的基本操作流程。
步骤1：进入仿真界面
打开后，默认进入主工作界面，单击家庭电路仿真按钮进入仿真界面
步骤2：打开元器件库
点击左上侧的“元器件”按钮，底部会弹出元器件列表。
步骤3：添加灯泡
在元器件列表中→ 选择 Bulb（灯泡）。
点击后，灯泡图标出现在画布上。
步骤4：摆放灯泡位置
我们按住拖动灯泡控件，移动到我们需要的位置。
步骤5：连接导线
我们点击顶部的布线按钮进入布线模式。

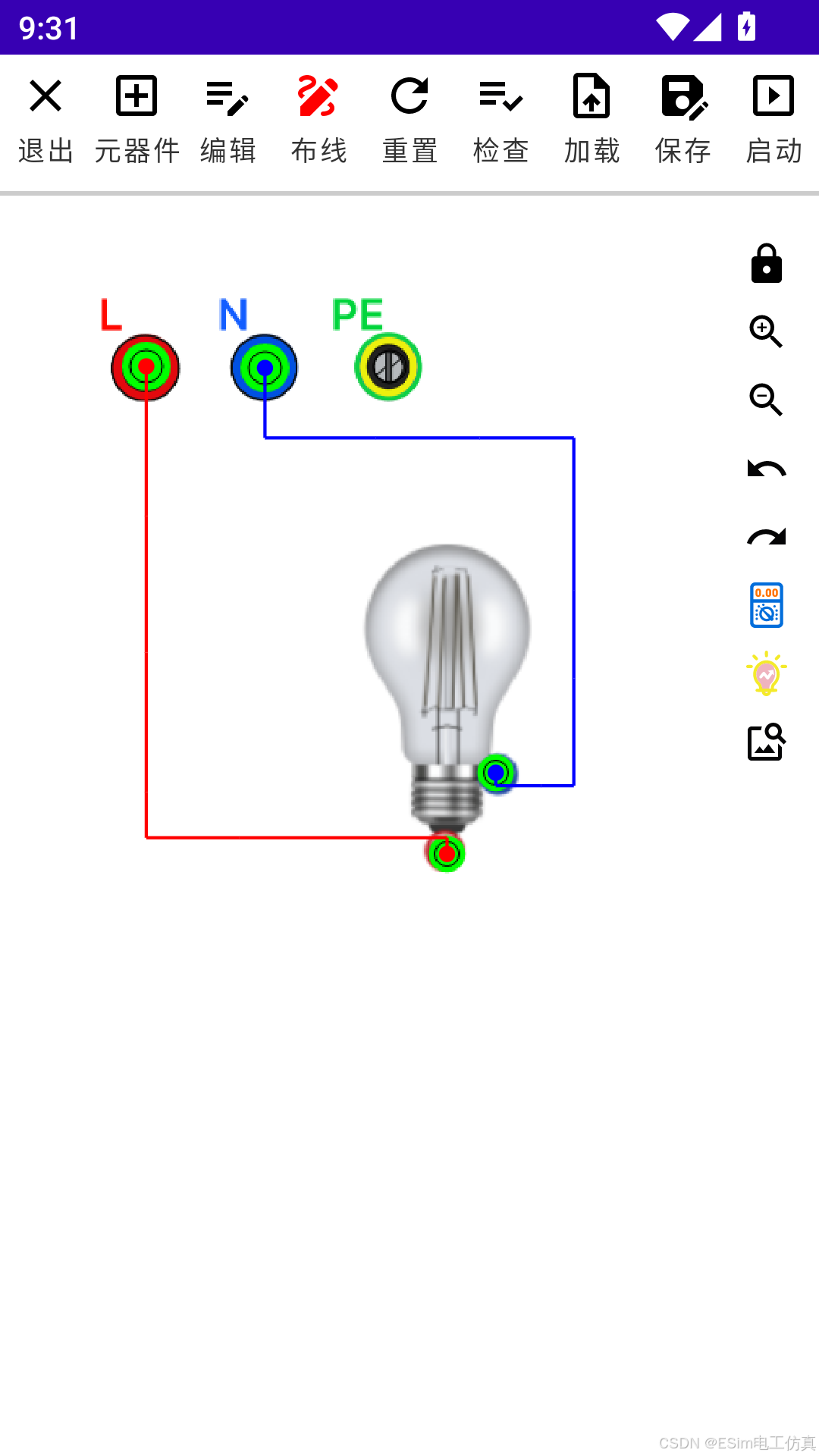

将手指从电源L端（红点）拖动到灯泡的一个引脚，松开手指，自动建立导线连接。布线时我们可以实时预览导线的轨迹，调整我们手指移动的路线让导线轨迹符合我们的布线要求。同样方式，将灯泡另一引脚连接到电源负极（黑点）。
✅ 连接成功时，导线呈实线显示，引脚处有高亮小圆点。
步骤6：运行仿真

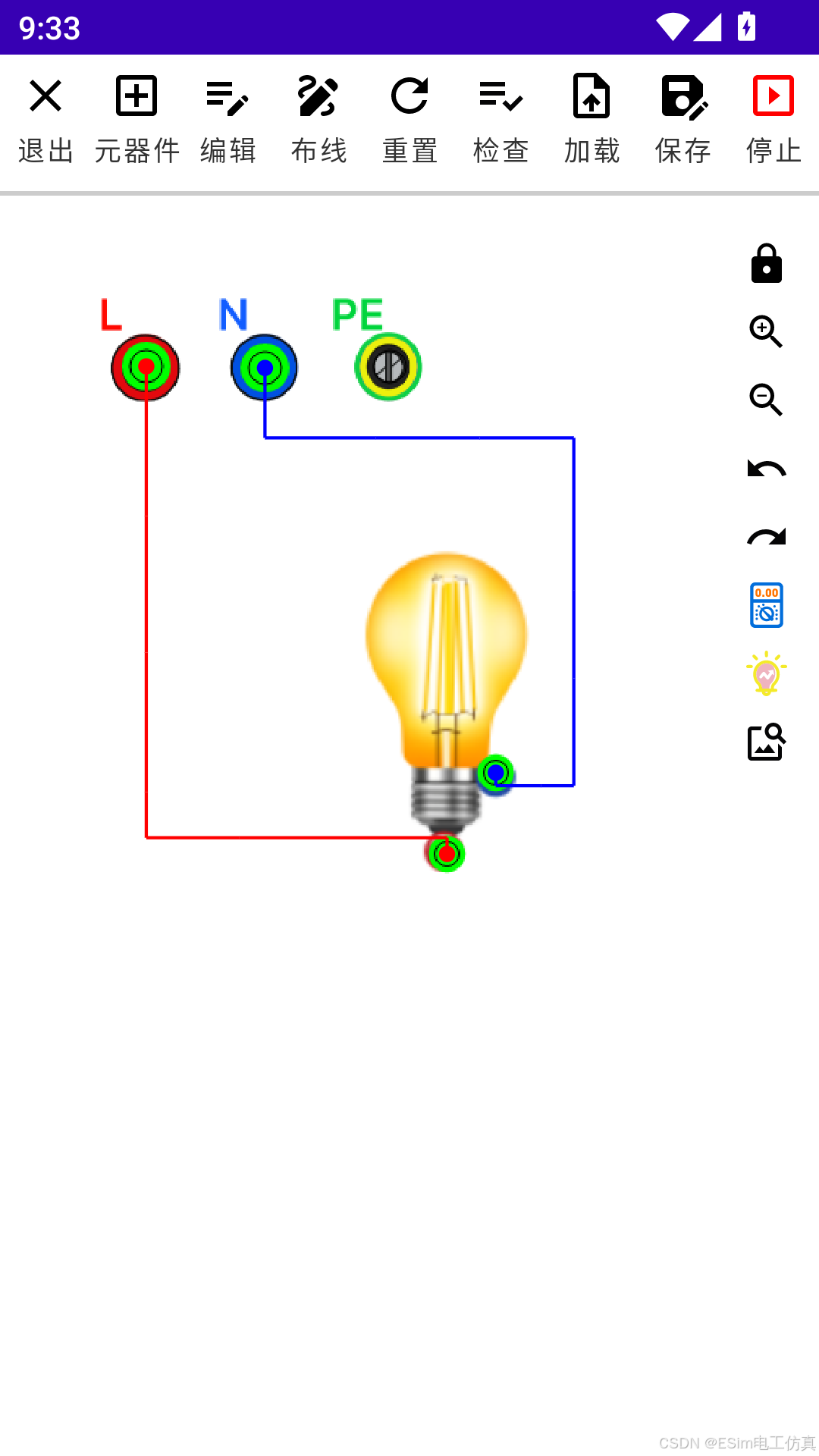

点击顶部工具栏的 ▶ 启动 按钮。
观察现象：灯泡应立即发光，表示电路导通，电流流通。
步骤7：停止仿真
点击 ⏹ 停止 按钮，灯泡熄灭，电路恢复静止状态。
🎉 恭喜！您已成功完成第一个电路仿真！
4.3 电路的撤回与重做
在搭建电路时难免出错，ESim电工仿真提供“撤销”与“重做”功能，帮助您快速修正。
撤销（Undo）：
点击右上侧工具栏的 ↶ 撤销 按钮。
每点击一次，撤销上一步操作（如删除最后一个添加的元件或连线）。
最多支持连续撤销20步。
重做（Redo）：
点击 ↷ 重做 按钮。
恢复已被撤销的操作。
只有在执行过“撤销”后，“重做”按钮才可用。
📌 建议：频繁使用“撤销”功能可避免重复搭建。
4.4 电路的移动与缩放
当电路较大或需要精细操作时，可通过以下方式调整视图：
移动电路视图：
点击右上侧工具栏的平移开关 按钮。
使用双指拖动或单指按住空白处滑动，可平移整个画布，查看不同区域。
缩放电路：
放大：双指向外张开捏合手势，或点击右上侧“+”按钮。
缩小：双指向内合拢捏合手势，或点击右上侧“−”按钮。
双击某个元器件可快速聚焦并放大该区域。
📌 提示：缩放不影响仿真逻辑，仅改变视觉呈现。
4.5 电路导通的高亮效果
ESim电工仿真具备智能电流路径高亮功能，在仿真运行时可直观显示电流流向。
启动仿真后，已导通的线路会以彩色高亮显示（通常为黄色或红色）。
未连接或断开的线路保持灰色。
🎯 用途：
快速判断哪部分电路正在工作。
发现短路或异常通路。
教学演示中增强视觉效果。
4.6 放大镜模式

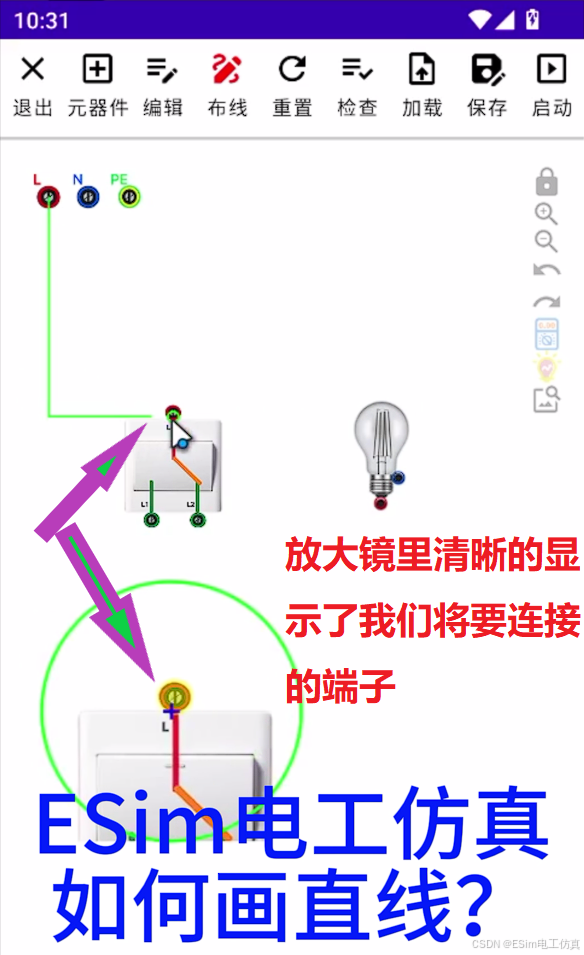

端子太小看不清时，可点击右上侧的放大镜按钮进入放大镜模式，这样在连接端子时会在手指的上方或者下方放大显示即将连接的端子，放大镜模式是默认开启的。
4.7 电路的检查与故障排查

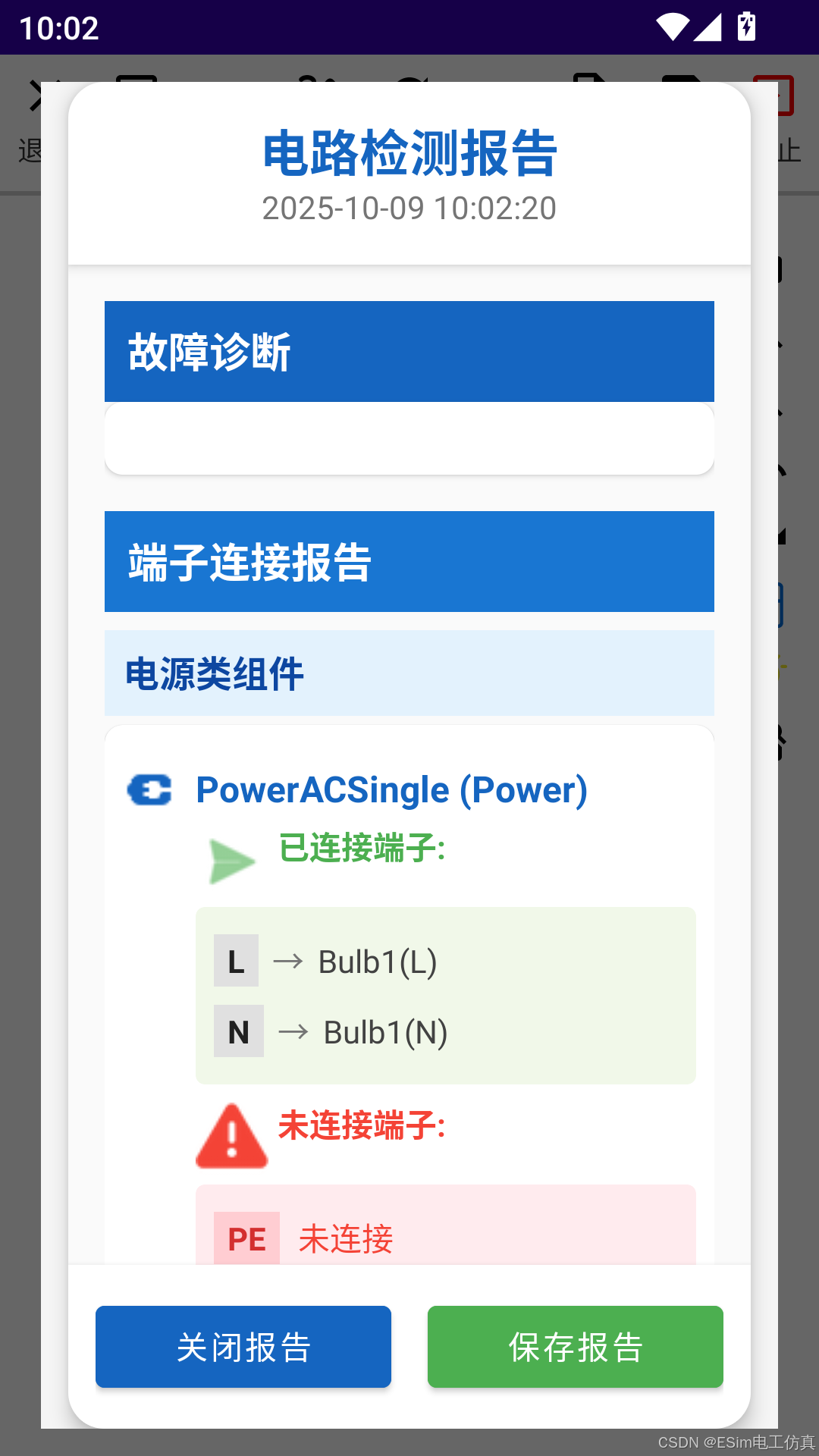

ESim电工仿真内置“电路检查”功能，可自动扫描常见错误。
使用方法：
点击顶部的“检查”图标。
系统自动分析当前电路，弹出报告窗口。
报告内容包括：
是否存在未连接的电源？
是否有短路（正负极直接相连）？
是否有悬空引脚？
是否缺少回路？
4.8 保存与打开项目
保存当前项目：
点击顶部工具栏的 💾 保存 按钮。
若是首次保存，系统提示输入项目名称（如“灯泡控制电路”）。
选择保存位置（默认为内部存储/Download）。
点击“确定”，项目以 .txt 格式保存。
打开已有项目：
点击 📂 打开 按钮。
浏览本地存储中的 . txt 文件。
选择目标项目，点击打开。
电路将自动加载至工作区，可继续编辑或仿真。
📌 注意：请定期保存，防止意外退出导致数据丢失。
4.9 导出电路图
如需将电路图用于汇报、打印或分享，可导出为图片。
导出步骤：
完成电路设计并调整好布局。

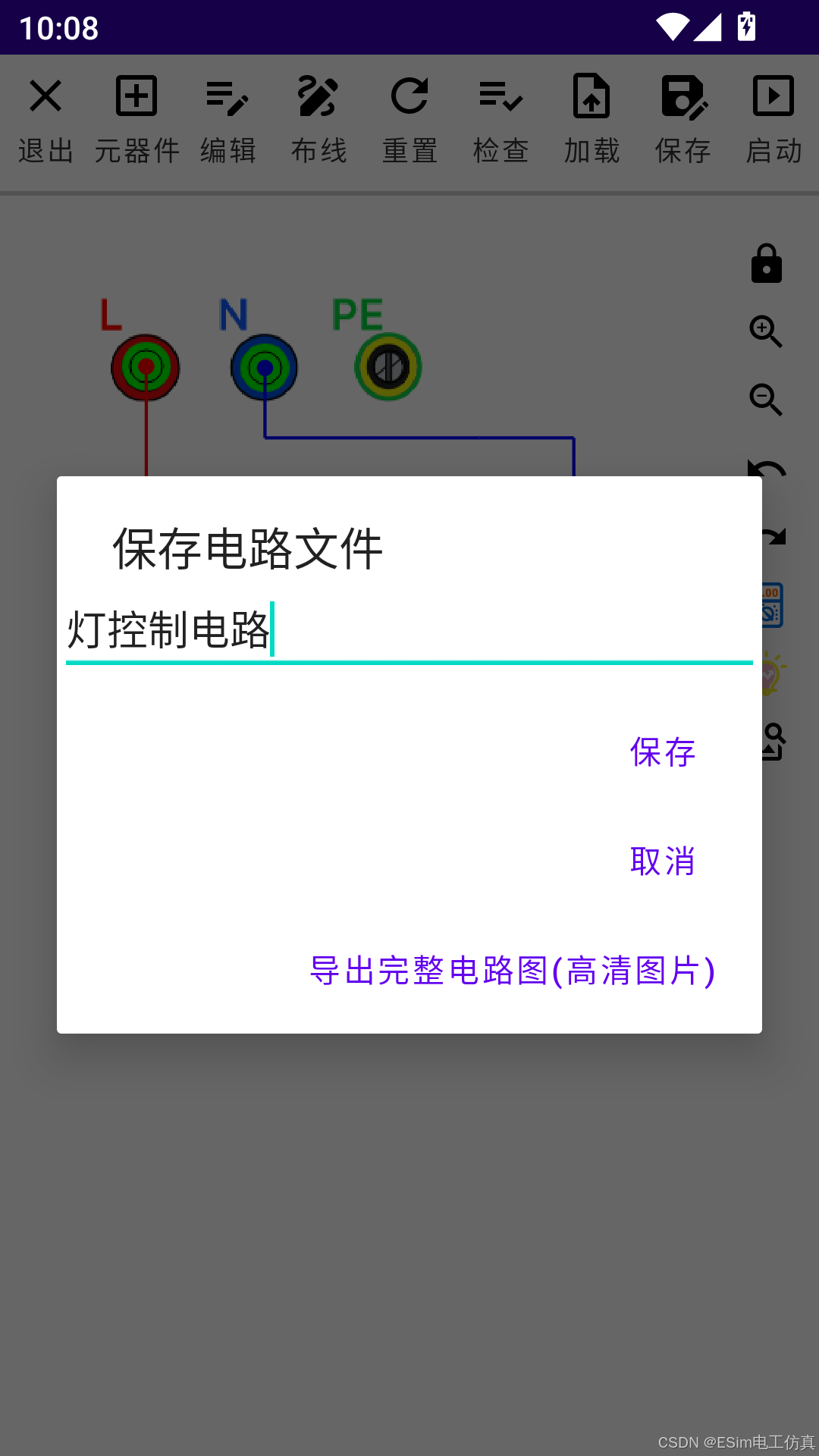

点击顶部菜单中的 保存 > 然后再弹出的界面中选择导出完整电路图。
设置选项：
图片格式：PNG
分辨率：超清
导出成功后可在相册或文件管理器中查看。
📌 用途：适合制作实验报告、教学PPT、微信分享等。
5. 元器件介绍
5.1 如何打开和浏览元器件库

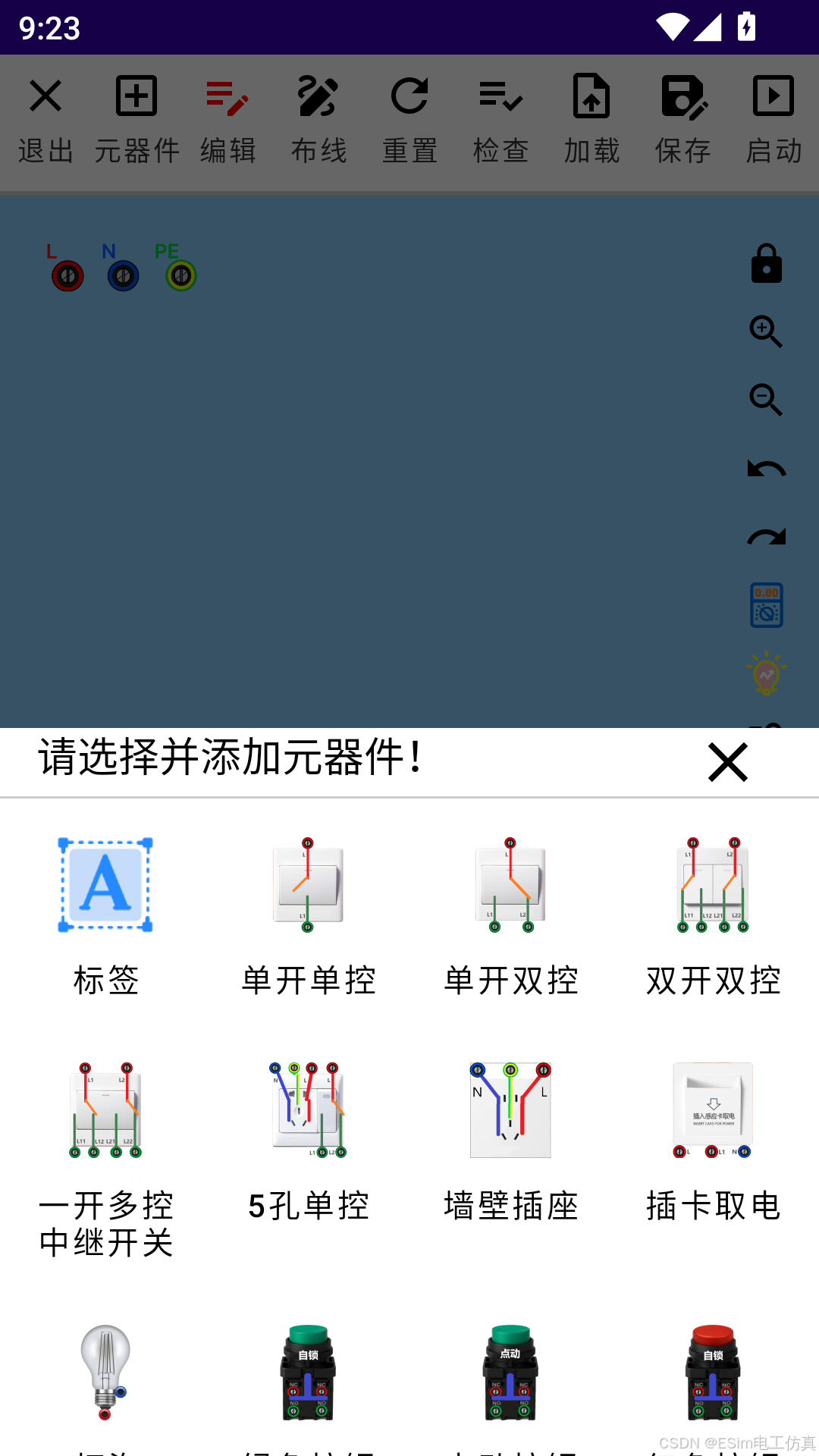

点击顶部元器件按钮，页面底部会弹出一个可上下滑动的 “元器件库”面板。
库中所有元件按功能分类排列，每个大类前有图标标识。
每个元件图标下面标注了名称（如 灯泡、接触器等）和简要说明。
📌 操作方式：
添加元件：点击元件图标，该元件将自动出现在工作区的上部。
仿真时点击元器件可以改变其工作状态
5.2 常用元器件分类与添加
4.2.1 电源类
| 元件 | 说明 | 使用场景 |
| PowerDC | 直流电源，固定电压（默认24V） | 低压控制电路、继电器供电等 |
| PowerAC | 交流电源，选择仿真场景时自动添加，如家庭电路仿真为单相220V电源，工业电路仿真时电源为三相电源 | 主电路供电、电机驱动等 |

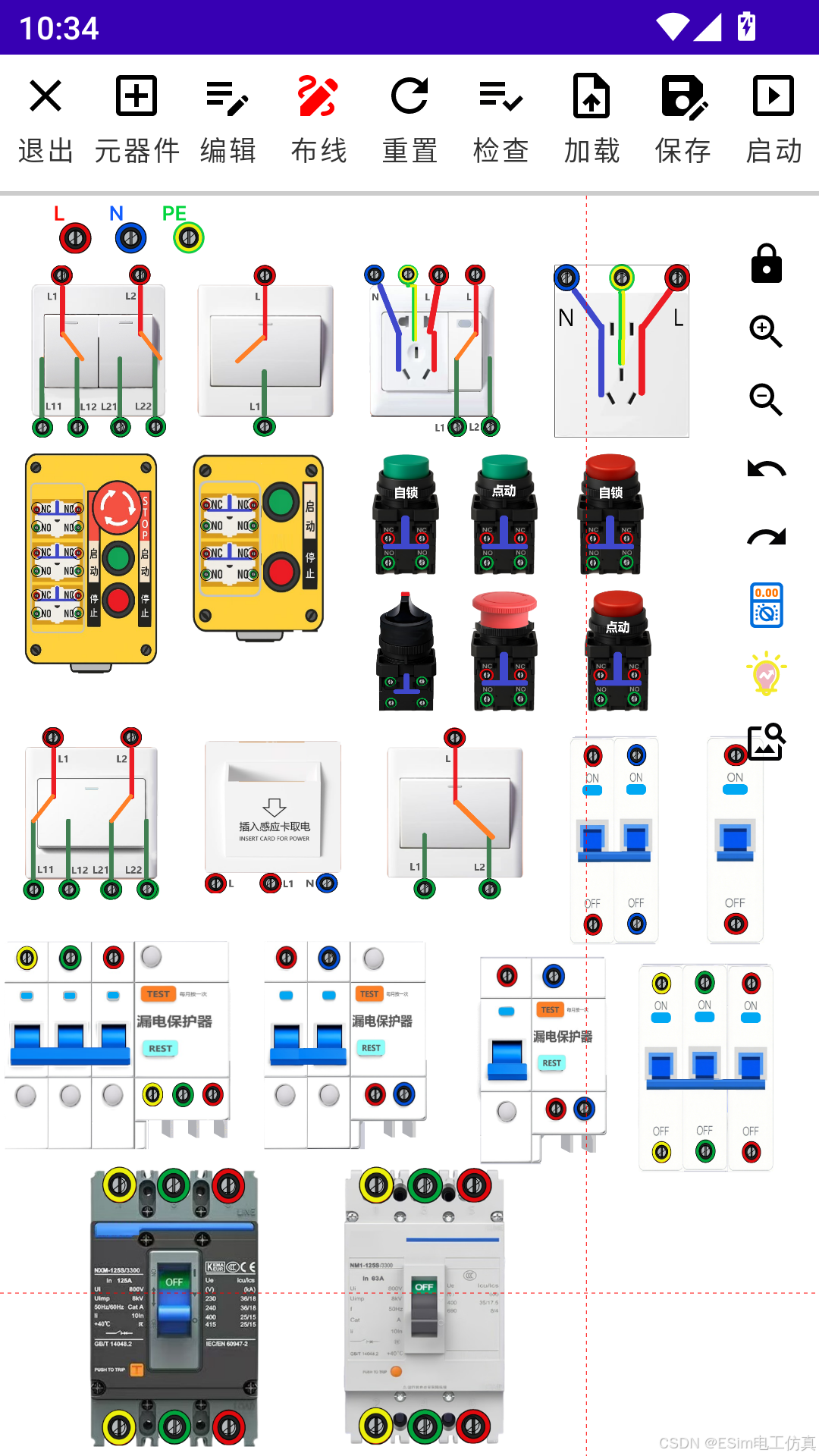

5.2.1 开关类

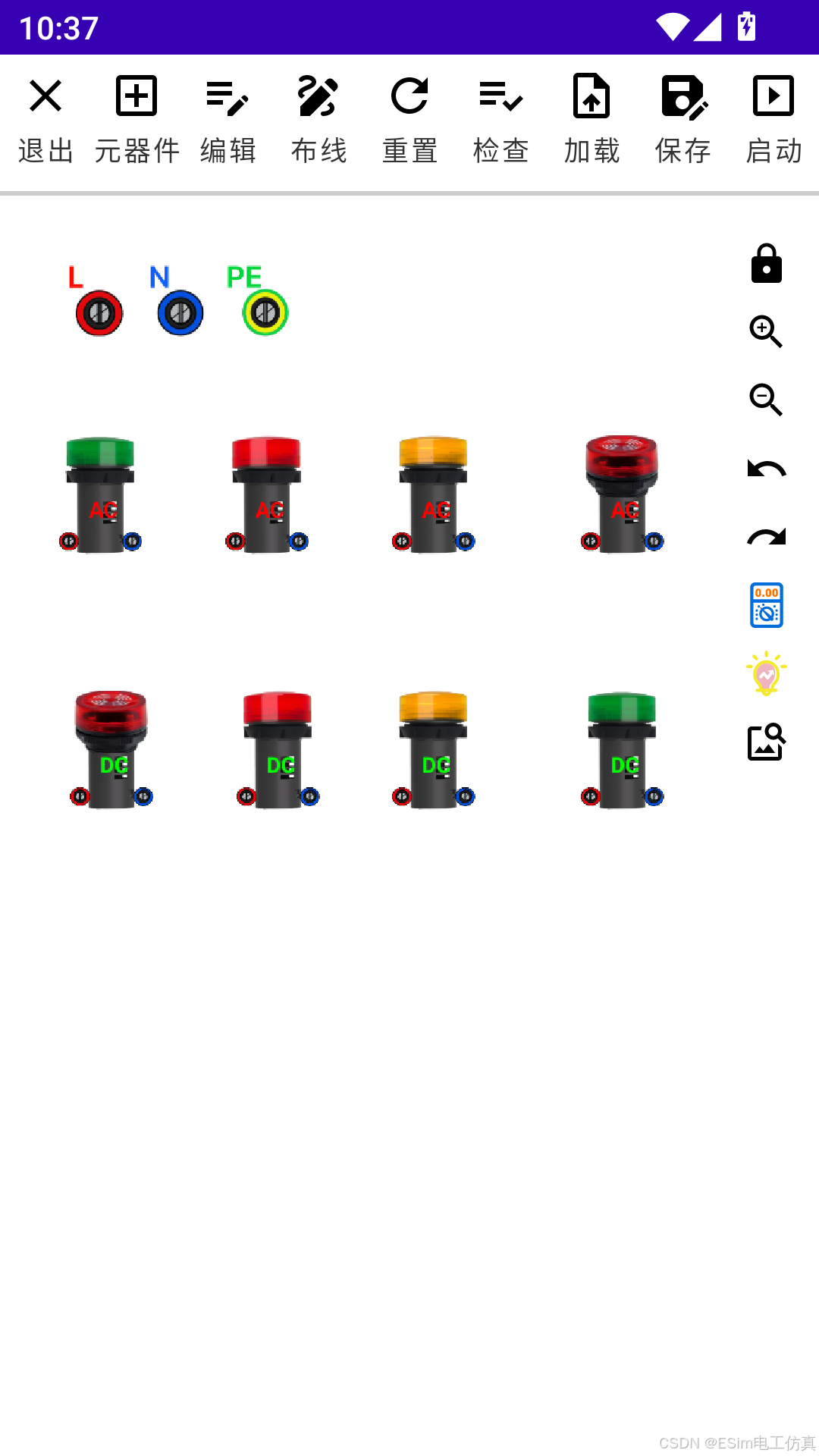

5.2.2 指示与报警类
5.2.3 执行与负载类

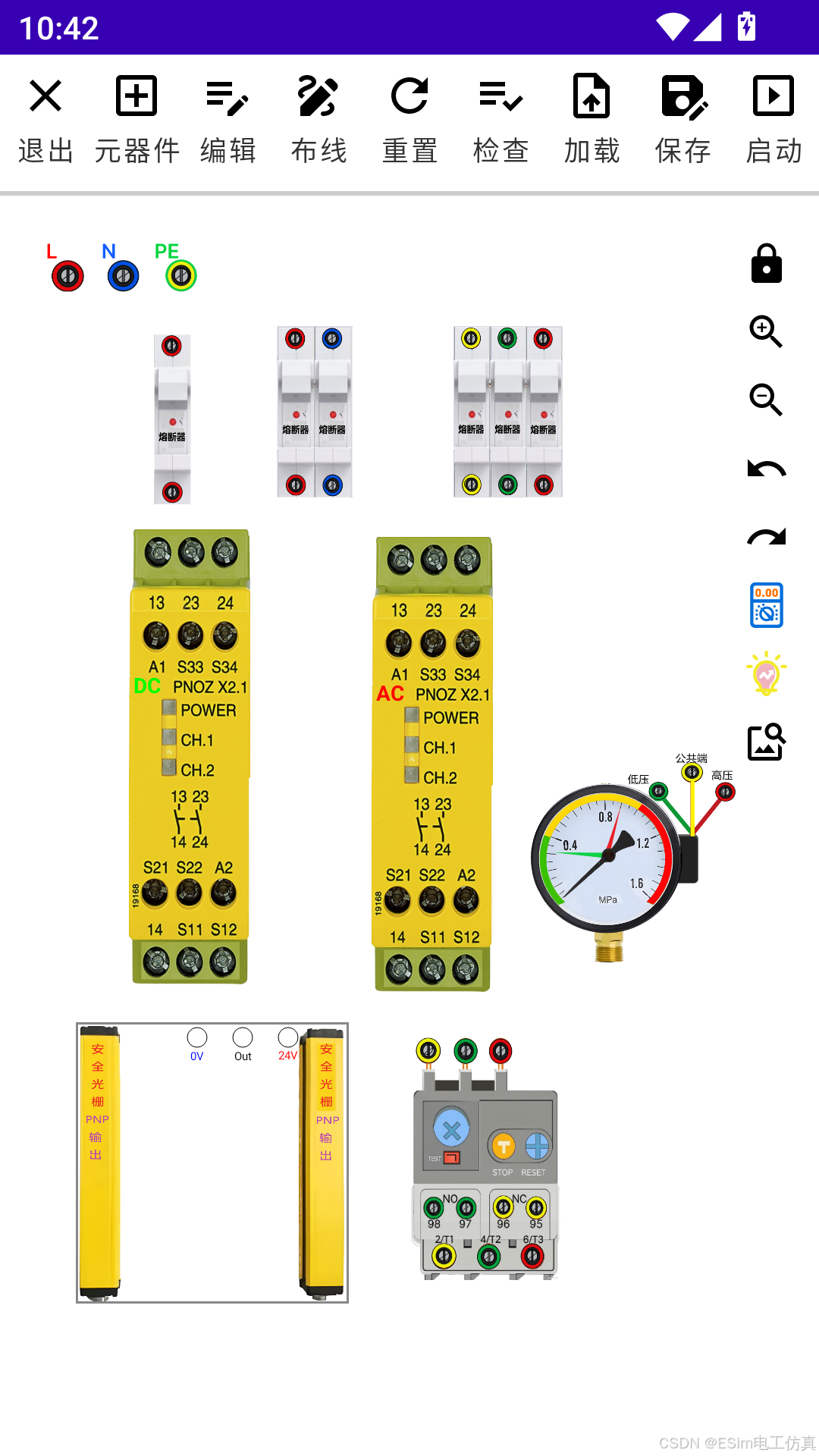

5.2.4 保护与安全元件

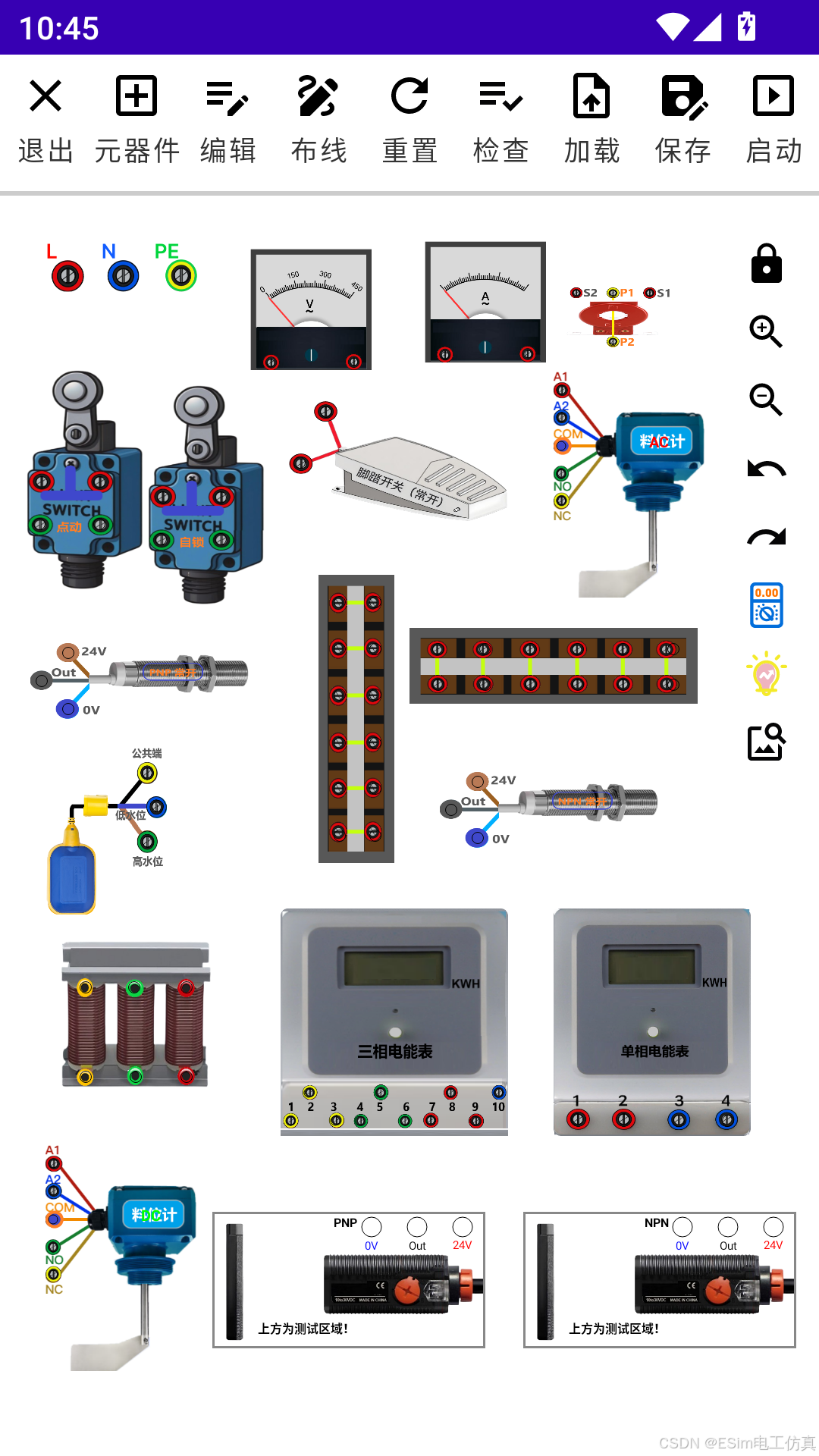

5.2.5 传感器与特殊元件

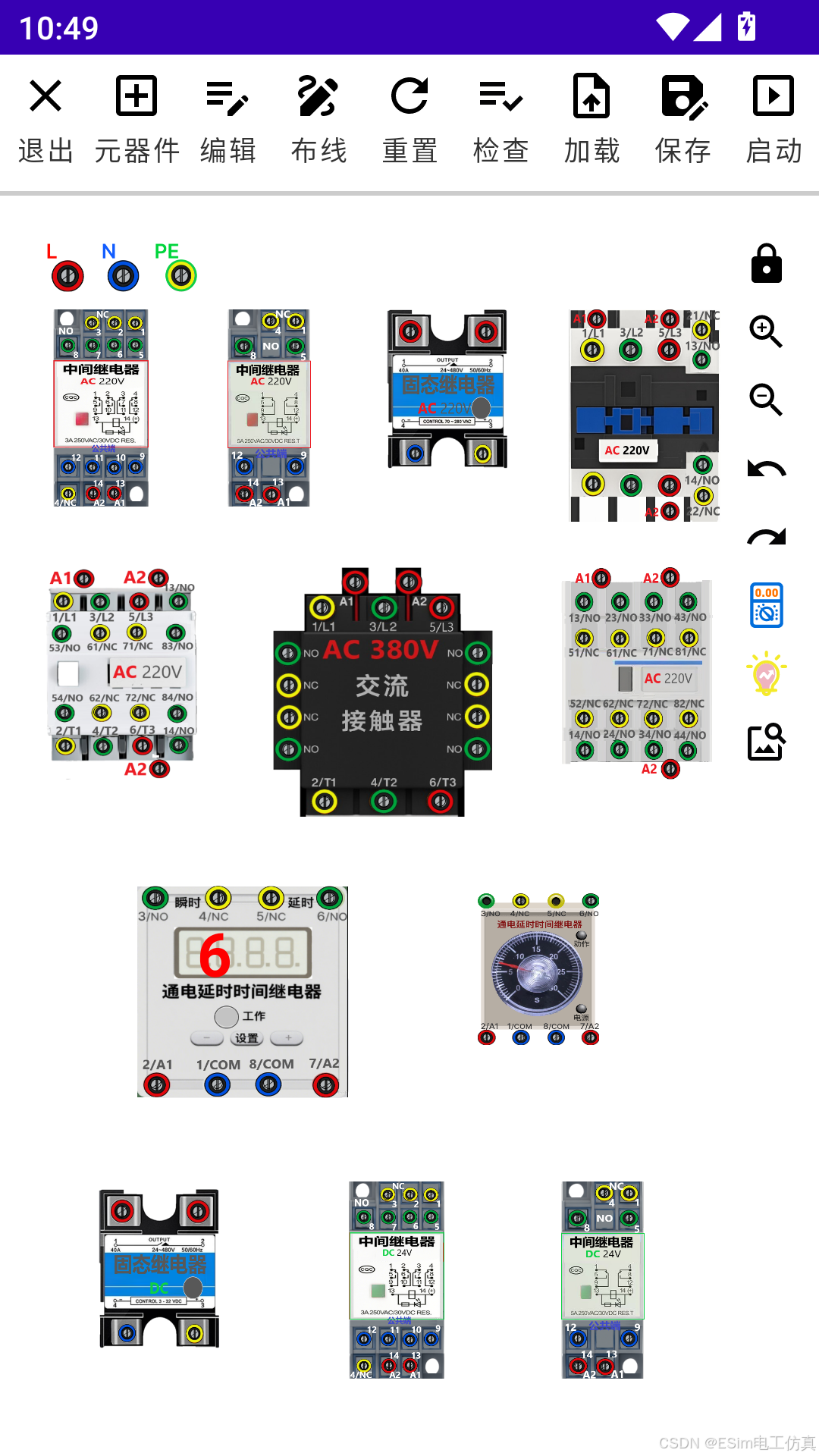

5.2.6 继电器类
5.2.7 控制或者智能元器件类
6. 电路搭建与编辑
6.1 添加元器件
在仿真页面点击顶部元器件按钮会弹出元器件库的界面，
点击元器件库中的图标，自动添加。
6.2 移动元器件
在仿真页面点击顶部编辑按钮进入编辑模式，
手指长按元器件并拖动到新位置。
📌 注意：移动时导线会自动跟随，保持连接关系。
6.3 连接导线
在仿真页面点击顶部布线按钮进入布线模式，
连接步骤：
进入“布线模式”。
从一个元件的引脚开始，按住并拖动手指。
拖动至另一个元件的引脚，松开手指，自动建立导线。
连接规则：
必须连接到引脚点（小圆点）上，否则无效。
同一引脚可连接多条导线（并联）。
📌 提示：连接成功时端子会变绿。
6.4 删除元器件

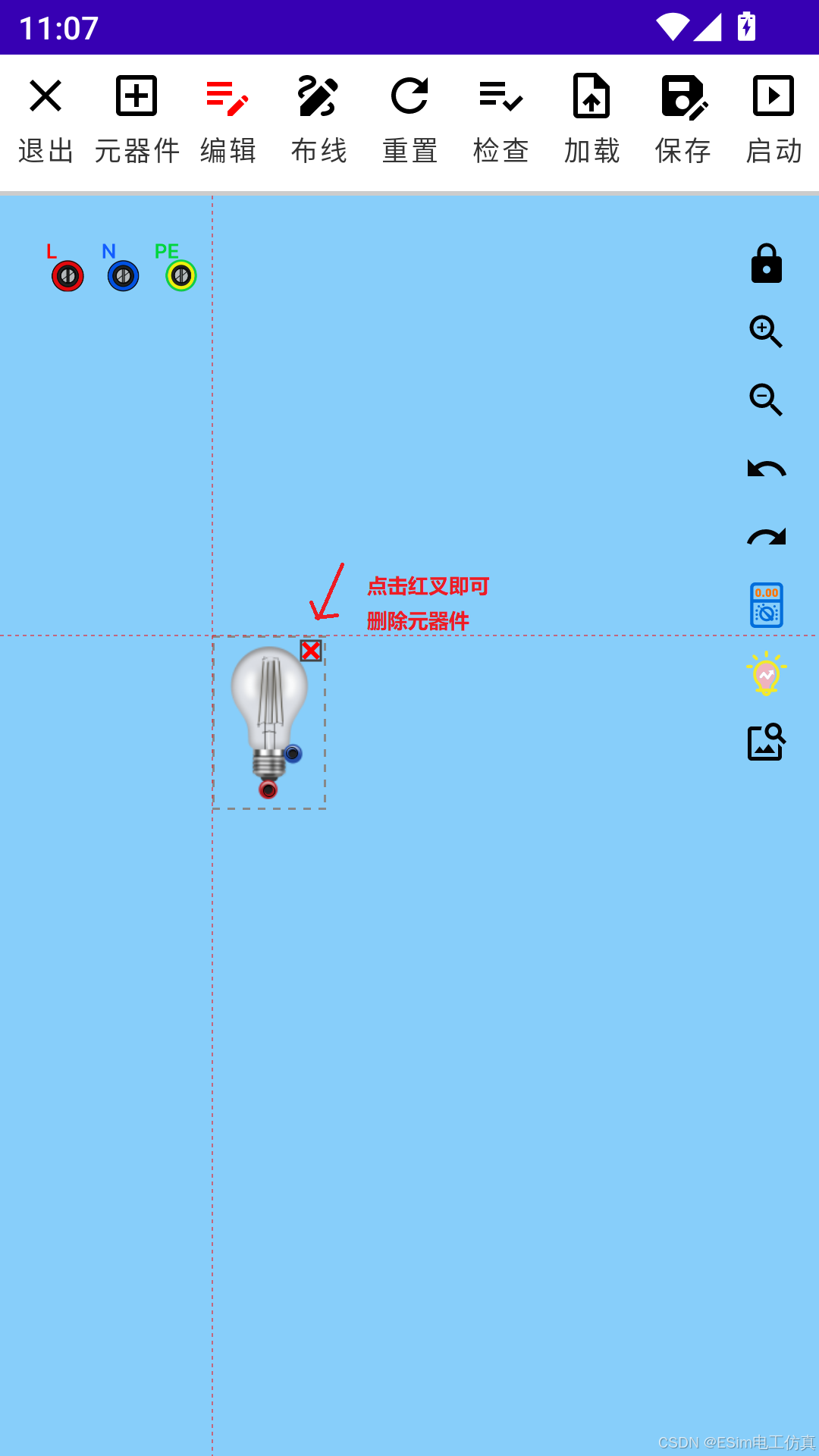

编辑模式下点击该元件，元器件的右上角会出现红叉，然后点击此红叉即可删除该元器件。
6.5 删除导线
1.利用撤回功能删除刚画的导线
2.编辑模式下按住导线会弹出删除按钮，点击删除即可
3.编辑模式下长按导线会弹出删除按钮，点击删除即可（此方法可以删除超短线）
4.重新画线，重新画线后新的导线生效，旧的导线会被自动删除
7. 电路仿真与调试
7.1 启动/停止仿真
启动仿真：
点击顶部 ▶ 启动 按钮。
所有元件进入工作状态，电流路径高亮，动态效果启动。
停止仿真：
点击 ⏹ 停止 按钮。
所有动态效果暂停，电路恢复静态。
⚠️ 仿真运行时不可编辑电路（部分版本支持“热编辑”）。
7.2 观察仿真结果
运行仿真后，请关注以下现象：
元件 正常现象
灯泡、指示灯 发光（亮度随电压变化）
电机 转动（有旋转动画）
电压表/电流表 显示实时数值
接触器/继电器 线圈通电后，触点动作（常开闭合，常闭断开）
时间继电器 延时到达后触点切换
7.3 仿真中的交互
在仿真运行状态下，您可以与某些元件进行互动：
点击 按钮（绿色启动、红色停止）模拟按下动作。
拨动 选择开关 切换档位。
触发 限位开关 模拟机械到位。
操作 急停按钮 测试安全回路。
🎯 用途：测试控制逻辑是否符合设计要求。
8. 部分元器件参数的设置
8.1 温控器
ESim电工仿真温控器把传感器分开的目的是让仿真更贴近真实，让大家通过接线来体验温控器如何使用的，这样大家在工作中碰到后就不会慌张就会从容面对！

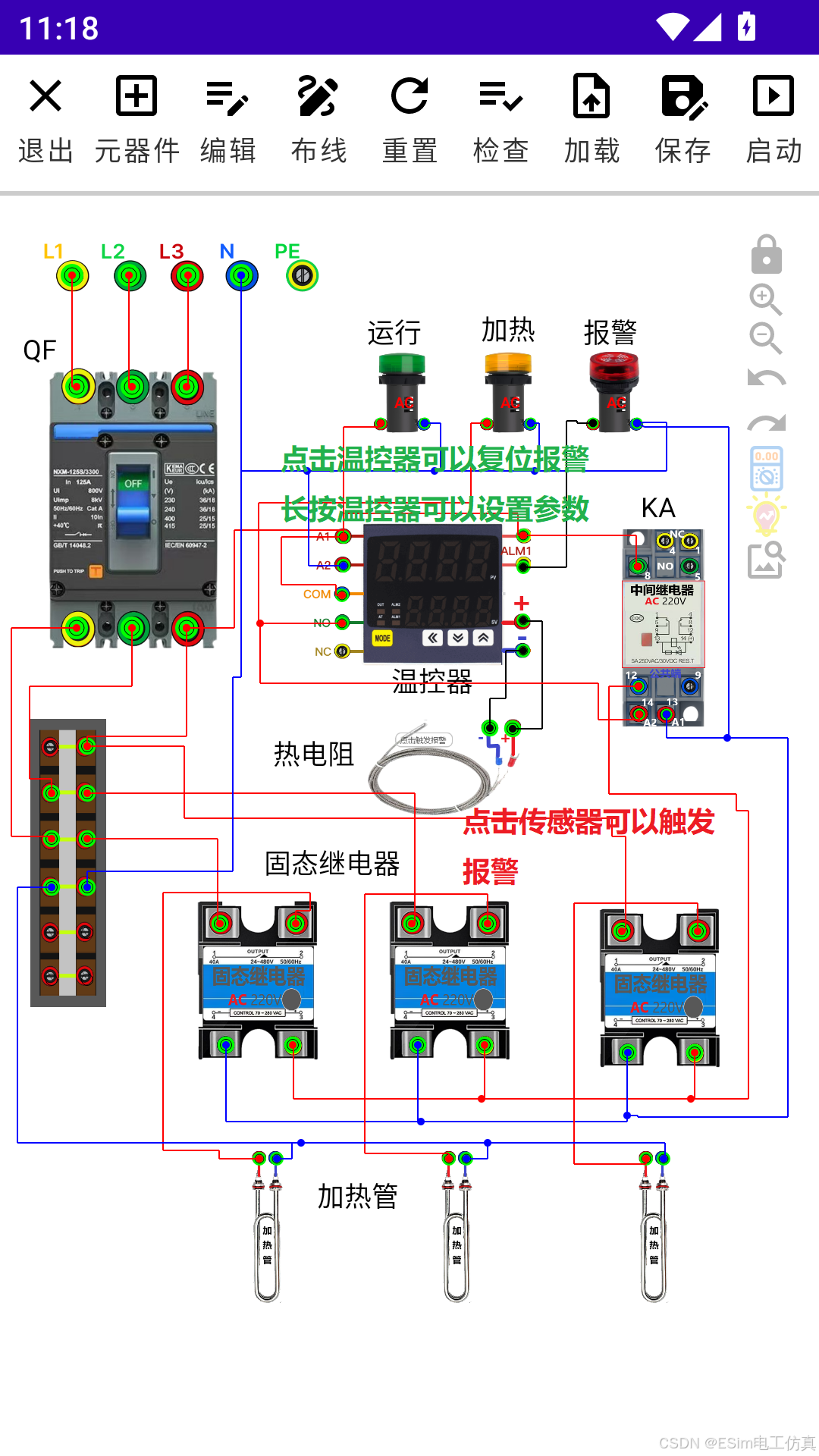

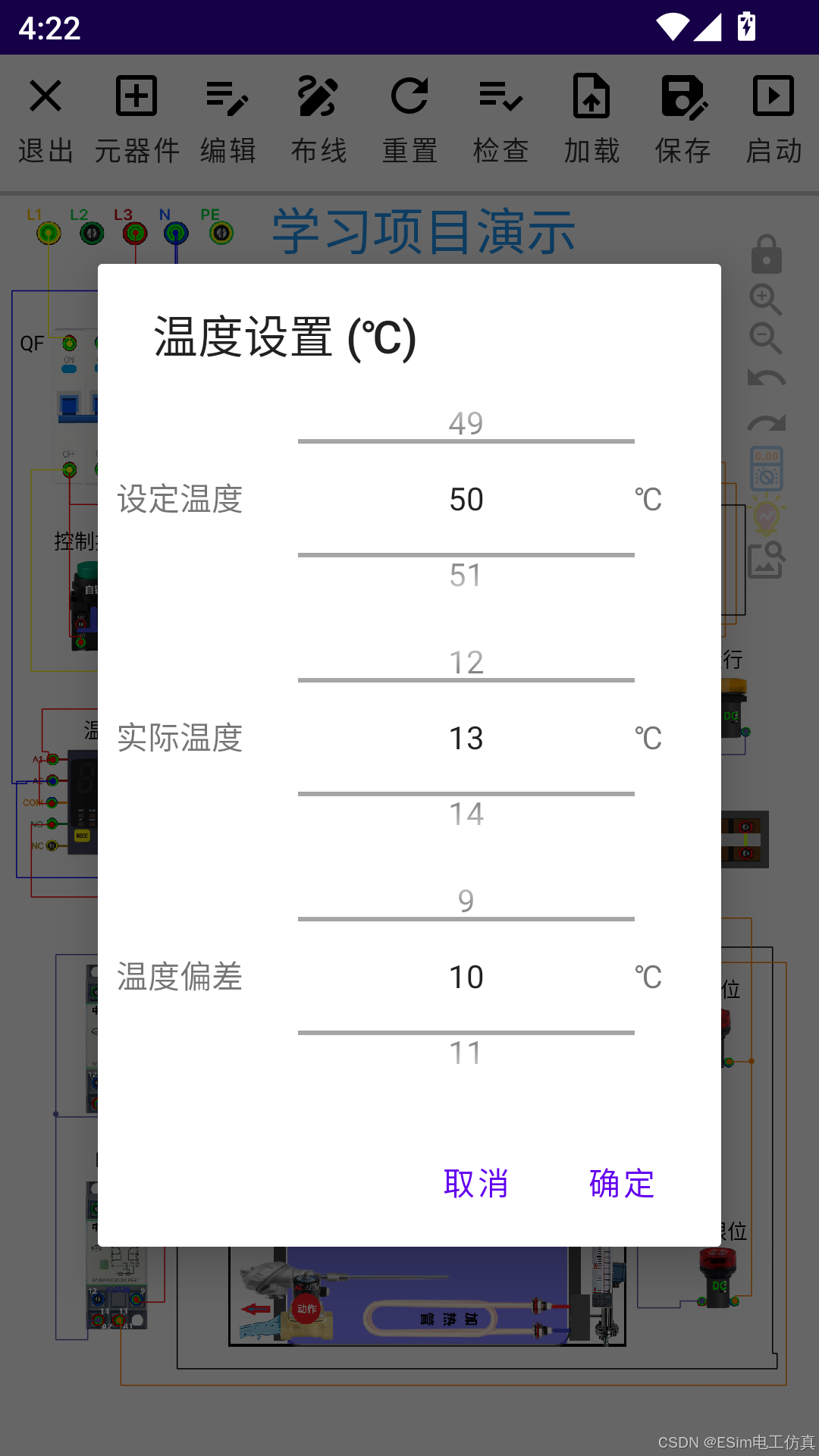

我们点击温控器可以复位报警，长按温控器可以设置参数，点击传感器可以触发温控器报警。
温控器的设置参数有设定温度、实际温度、温差，这样也是我们工作中会经常设置的参数，本软件只是演示了效果，具体设置的方法还要看温控器的说明书，每个品牌的设置都是不同的！
如果实际温度小于设定温度，温控器动作，常开触点闭合
如果实际温度大于设定温度，温控器停止动作，常开触点打开
如果实际温度大于设定温度 + 温差，温控器停止动作并报警，常开触点打开，报警触点闭合
8.2 变频器

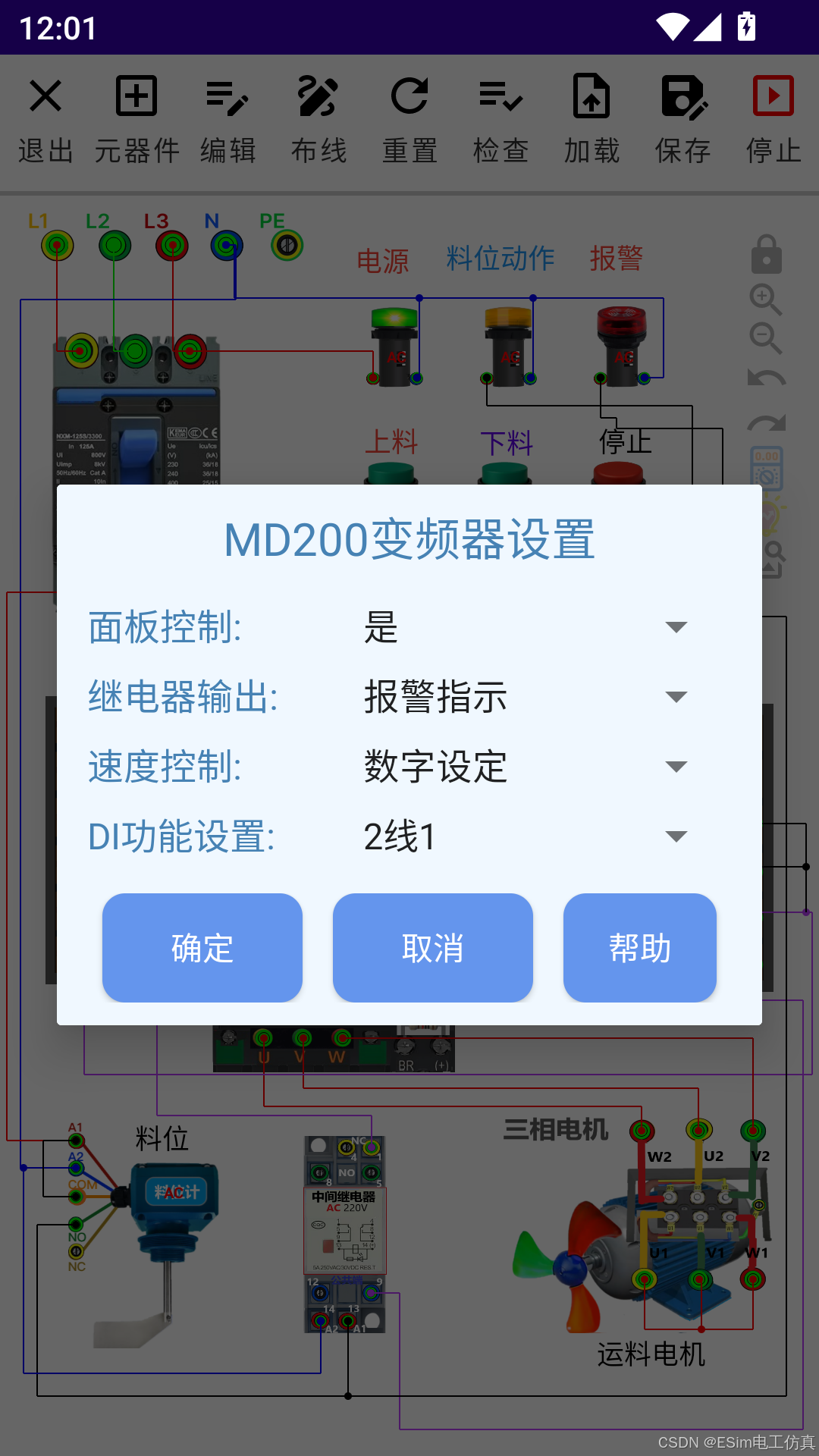

变频器控件选型汇川通用型变频器MD200，具体参数和功能请参见官方帮助文档
变频器的控制分面板控制、端子控制、通讯控制，ESim电工仿真支持面板控制和端子控制2种

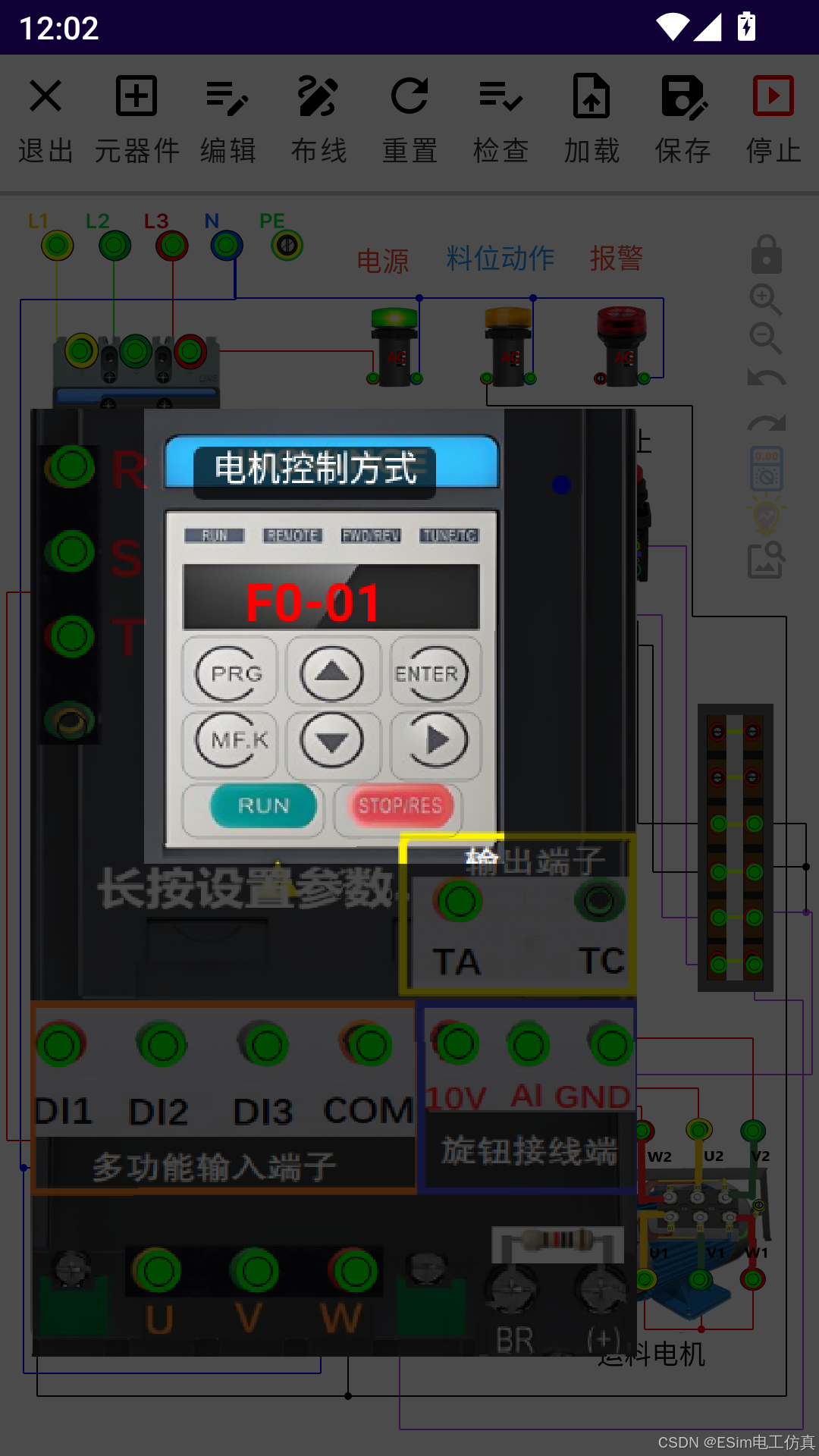

面板控制支持启动、停止、反转、调速等功能，调速功能支持旋钮调速，面板控制时支持上下键调速
端子控制支持官方的推荐的两线式模式1、两线式模式2、三线式模式1、三线式模式2等4种控制方式
输出端子支持报警输出和运行指示输出。

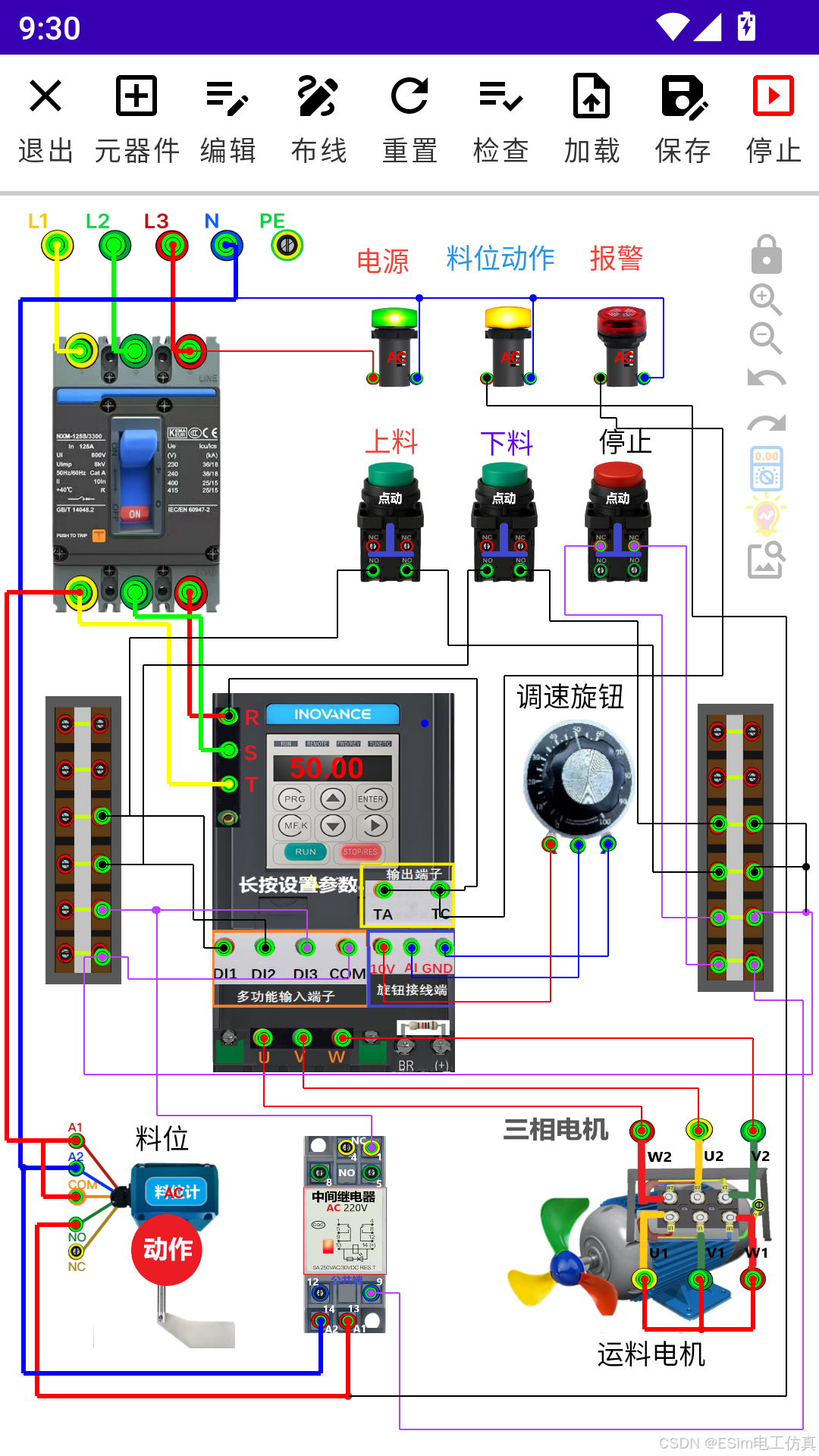

变频器运行电路
8.3 PLC

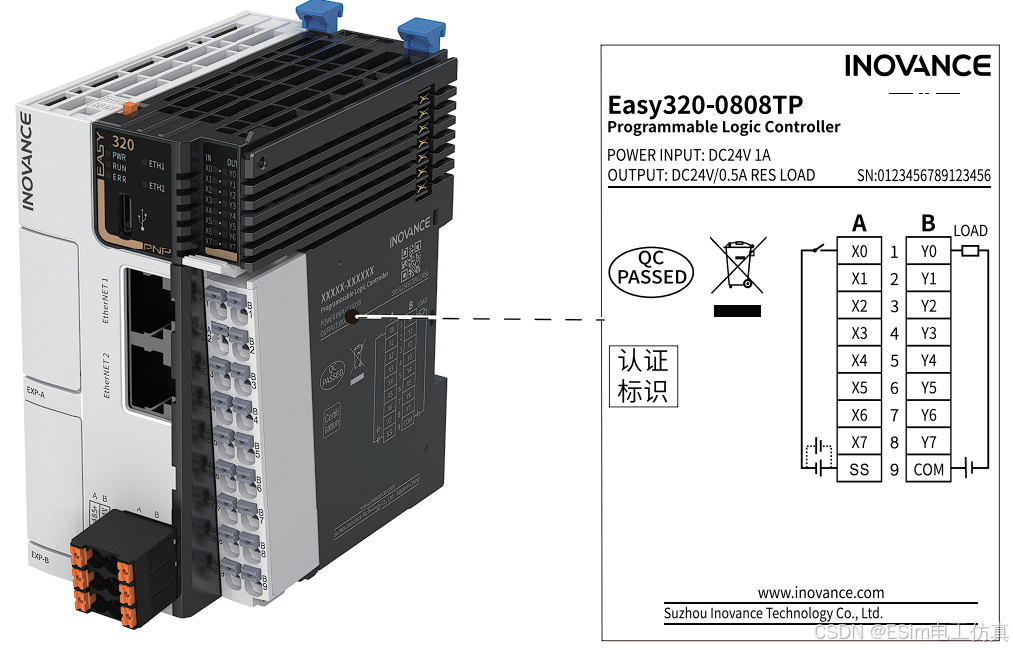

ESim电工仿真的PLC控件选型汇川PLC Easy320,接线判断逻辑严格按照官方文档来设计的。

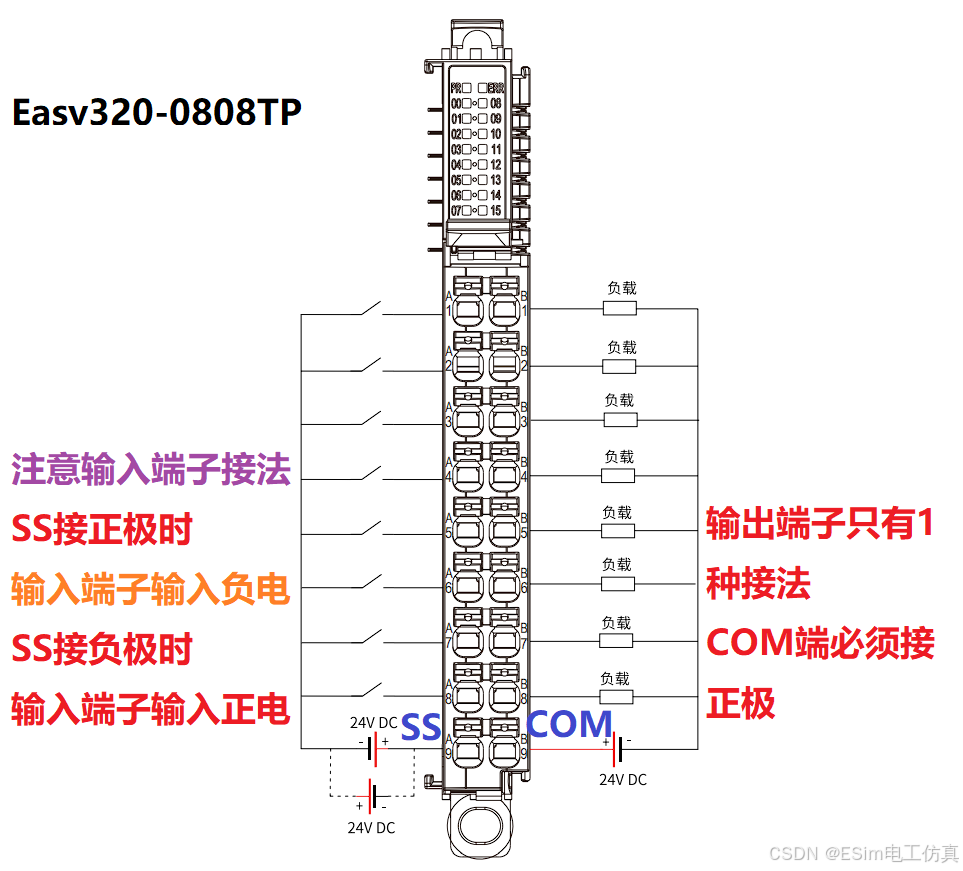

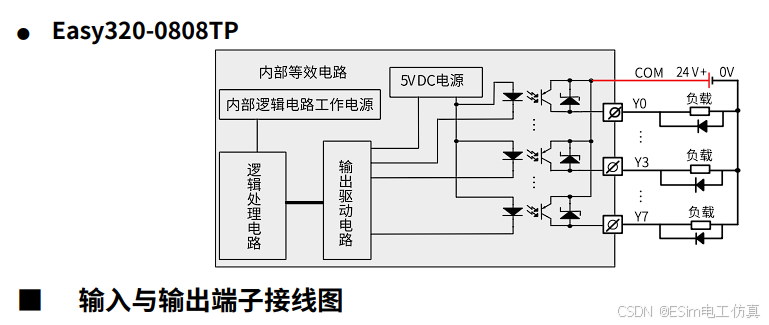

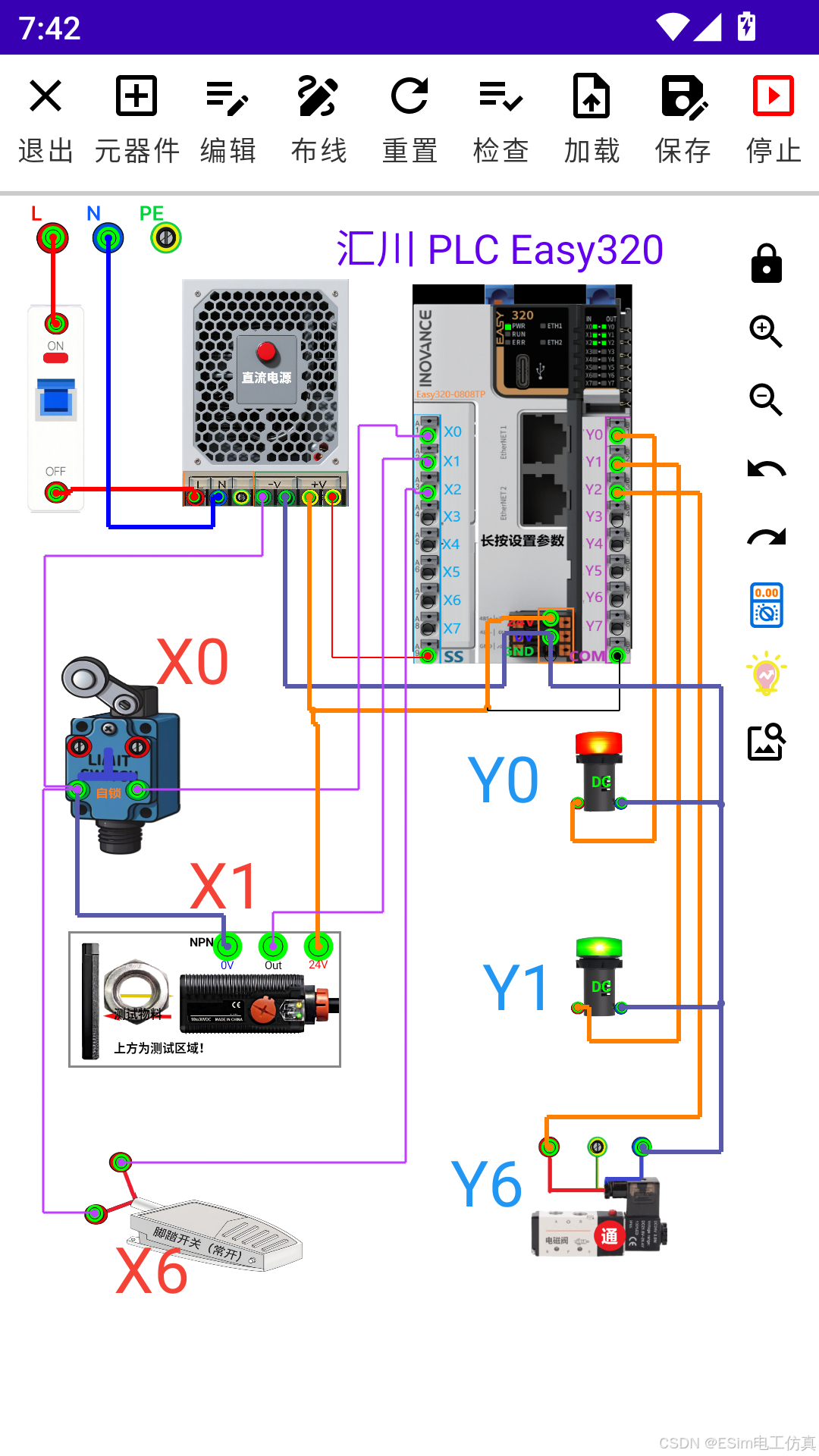

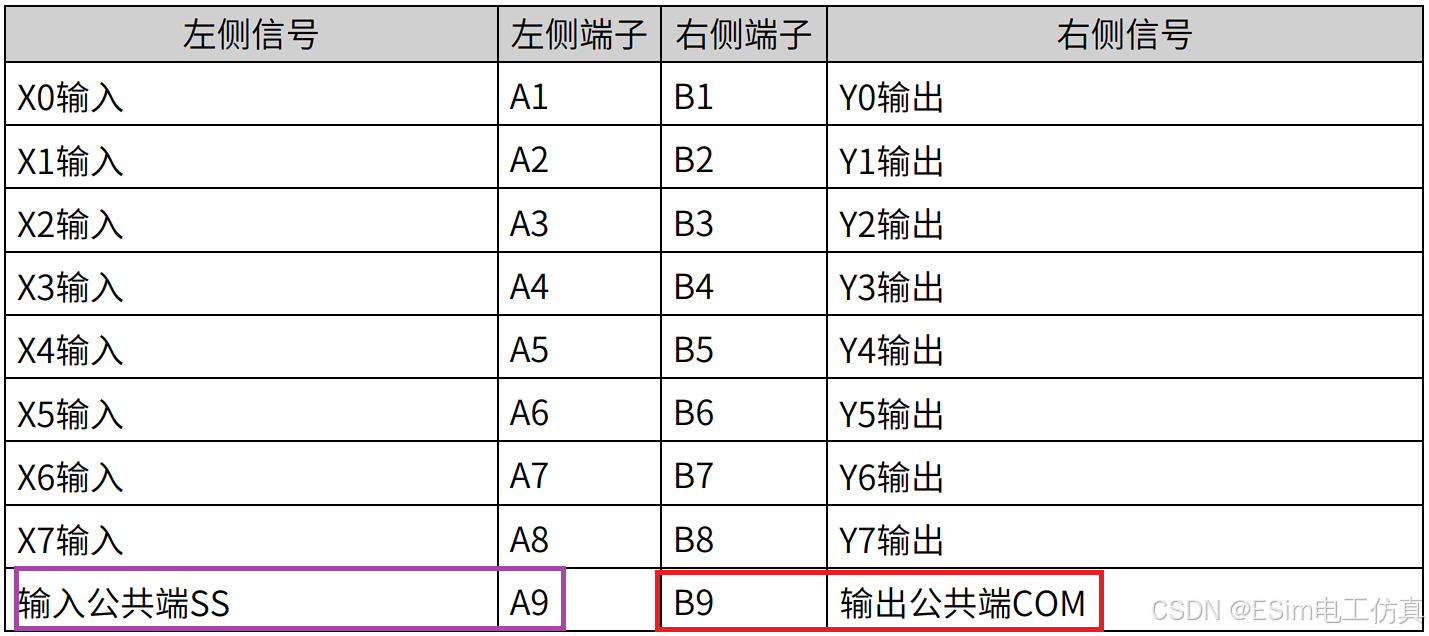

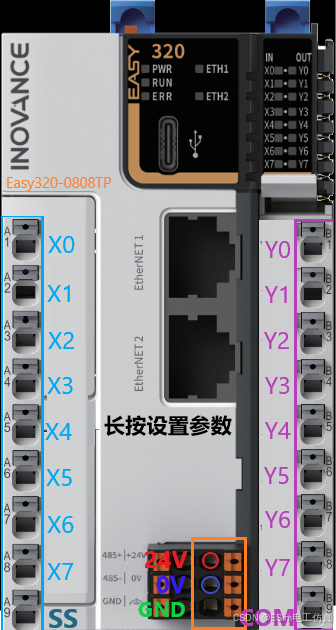

下图为控件详图，为方便接线，接线端子分开到了2边

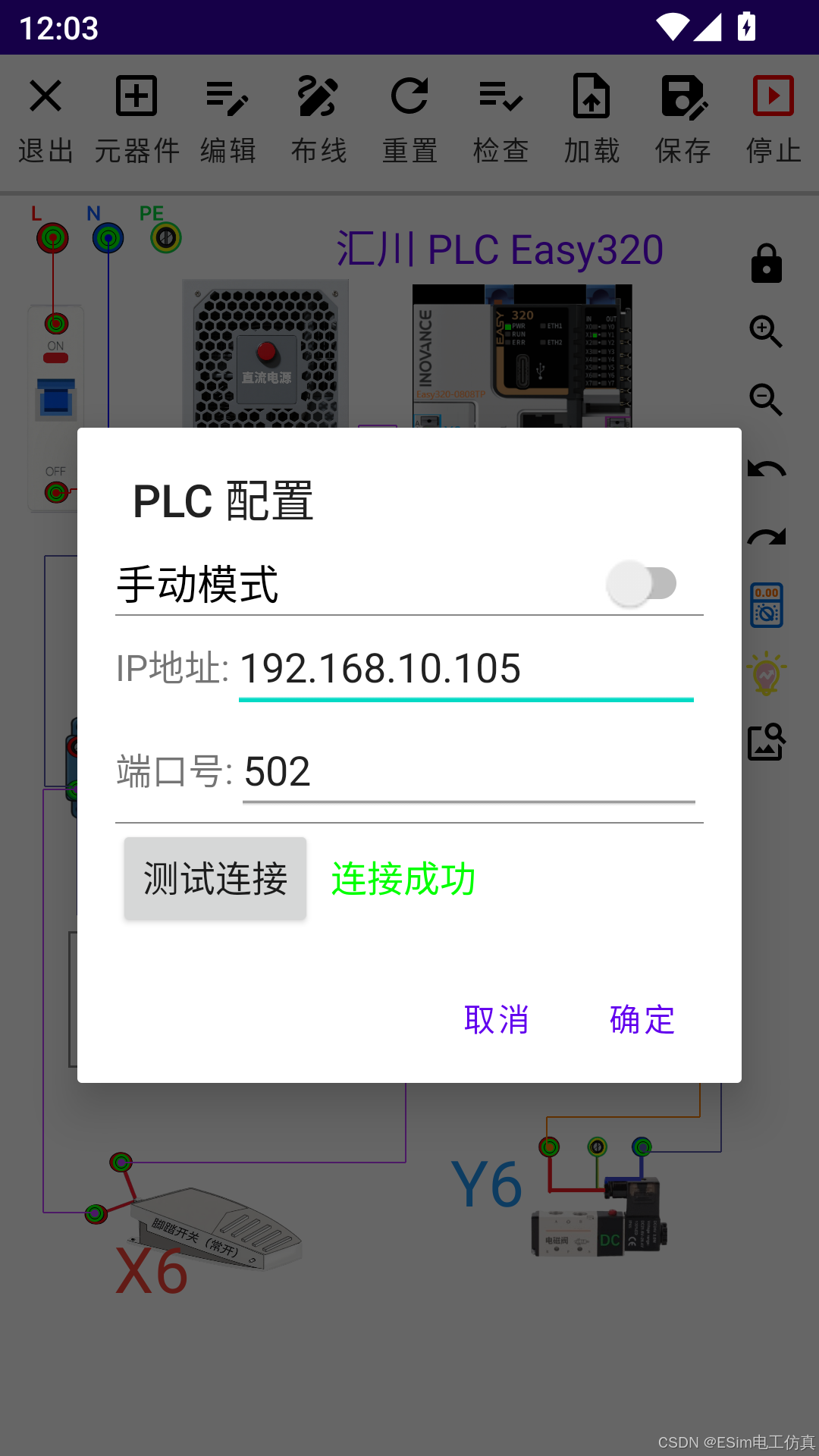

长按PLC可以进入参数设置页面
自动模式下输出点的状态同连接的PLC保持一致

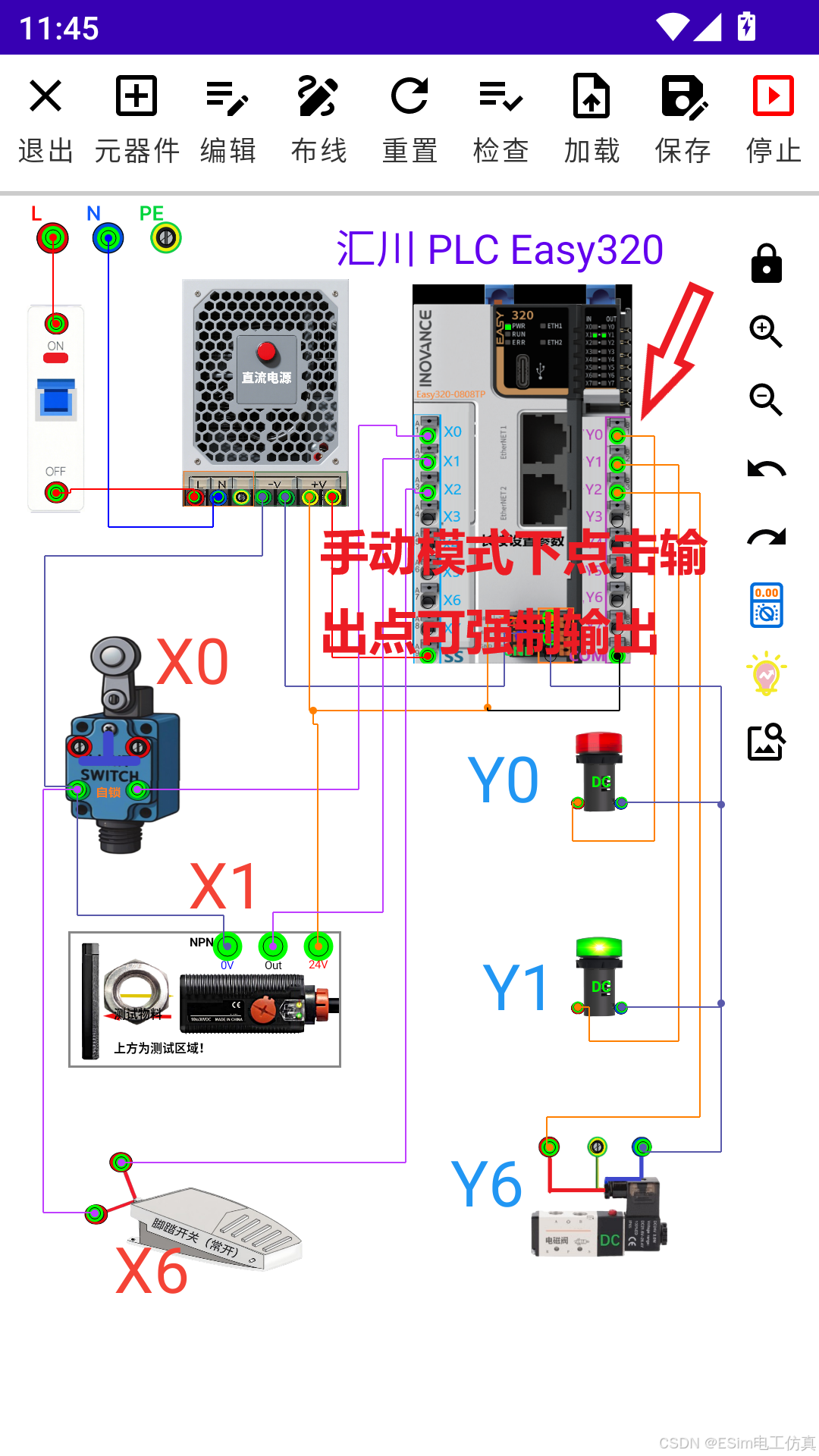

手动模式下手动点击输出点可以强制输出

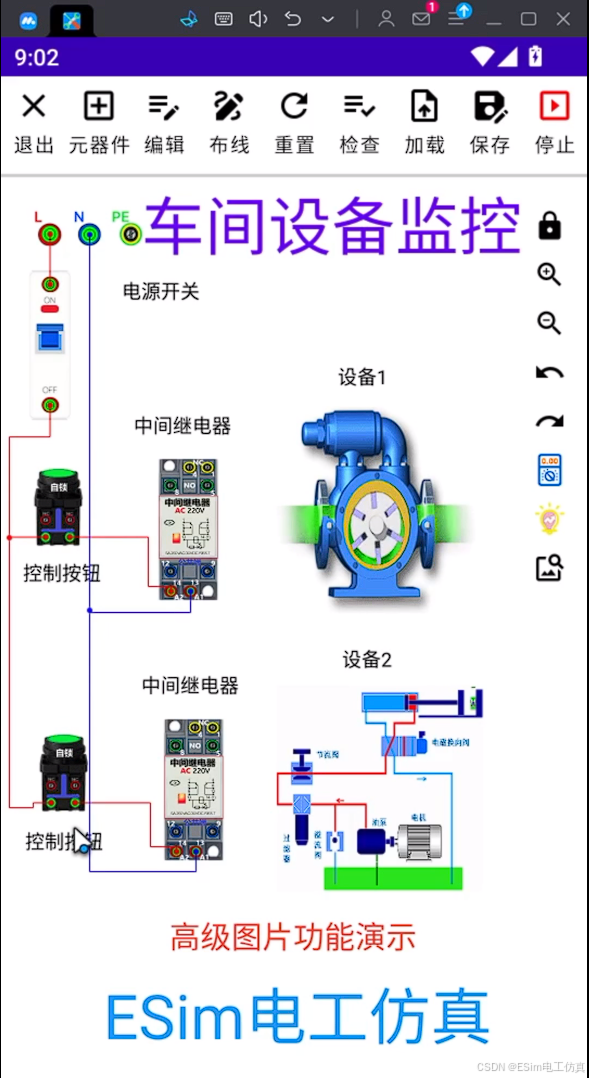

8.4 图片控件

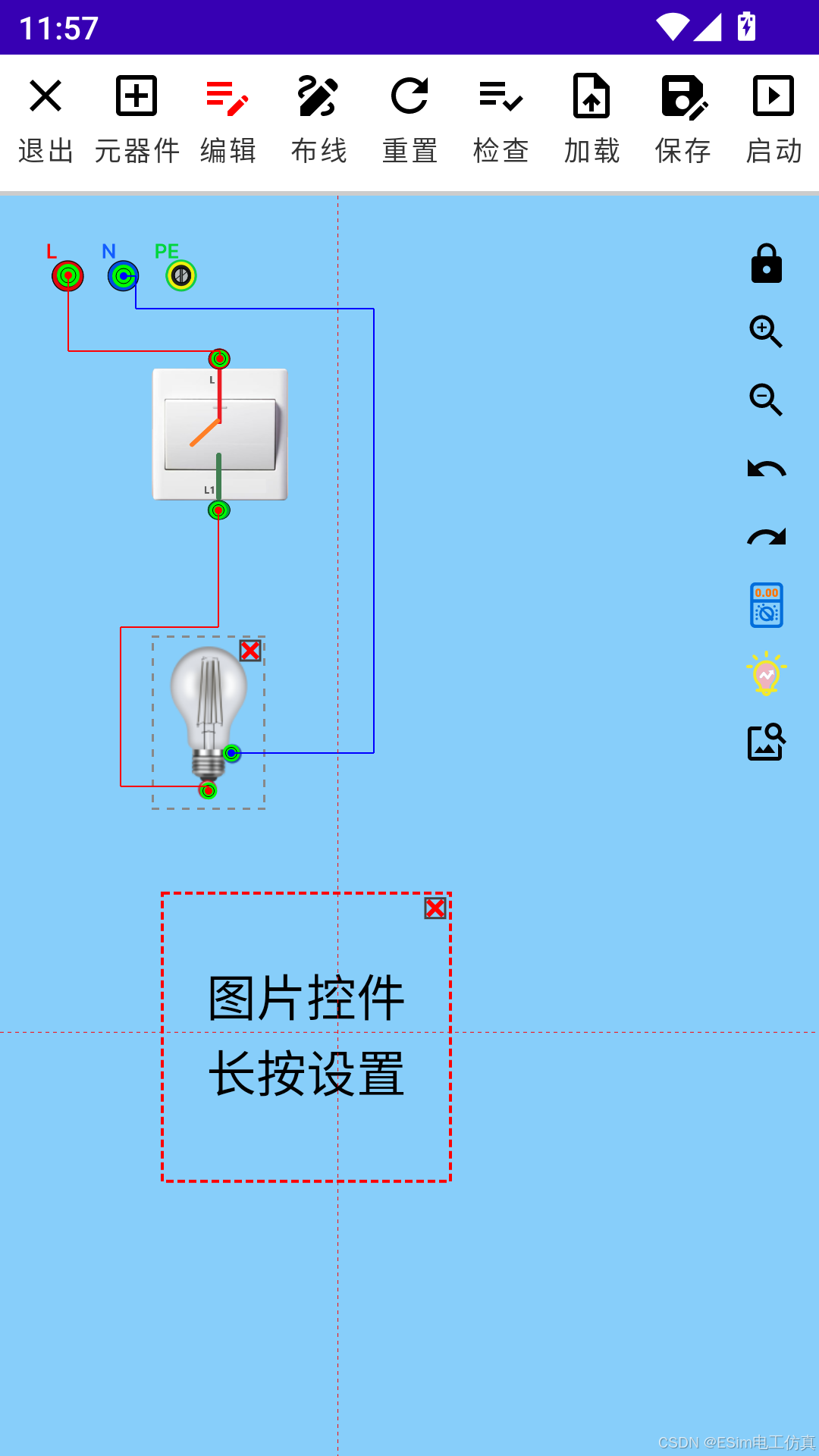

编辑模式下长按图片控件可以进入图片控件参数设置页面

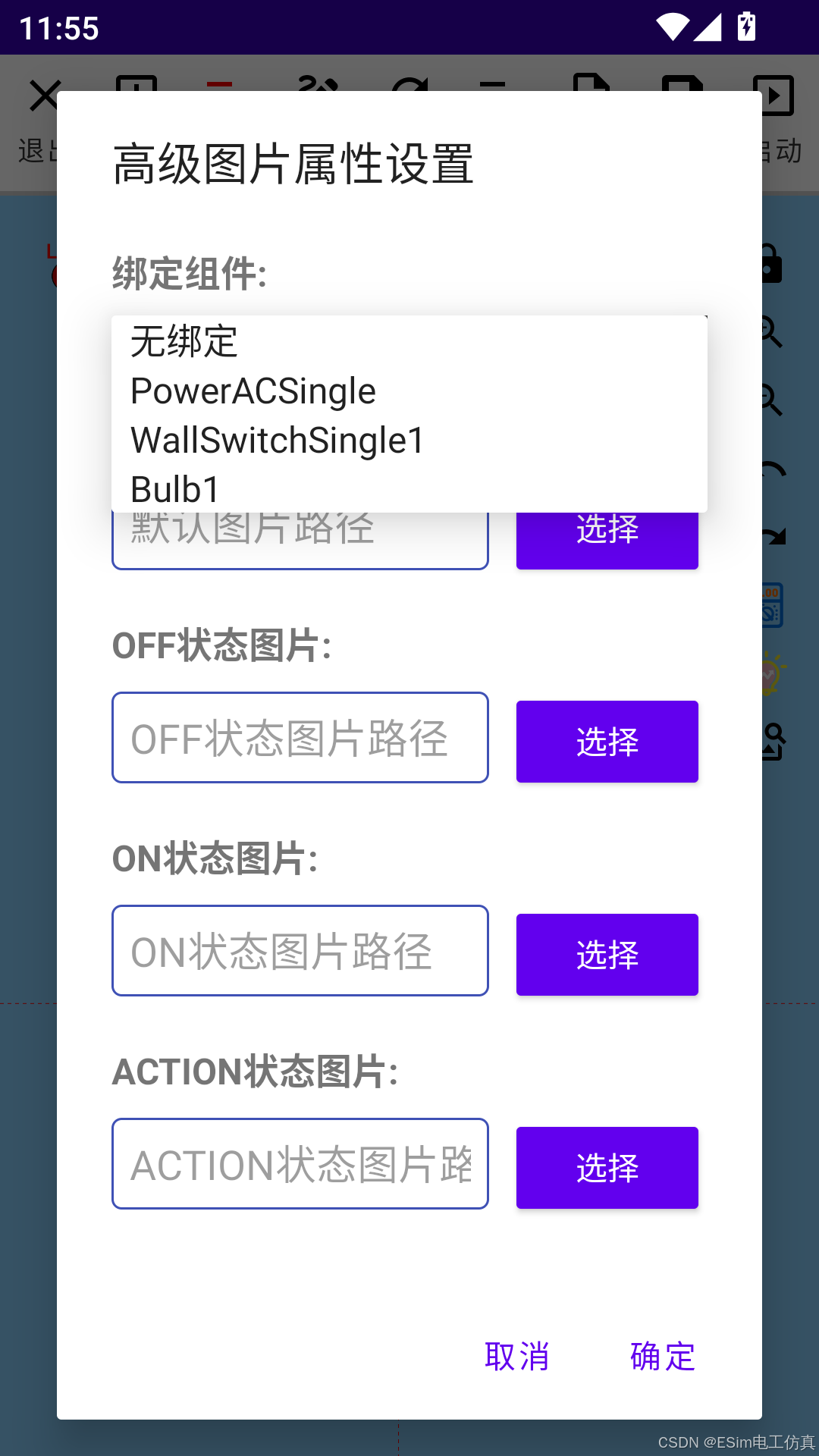

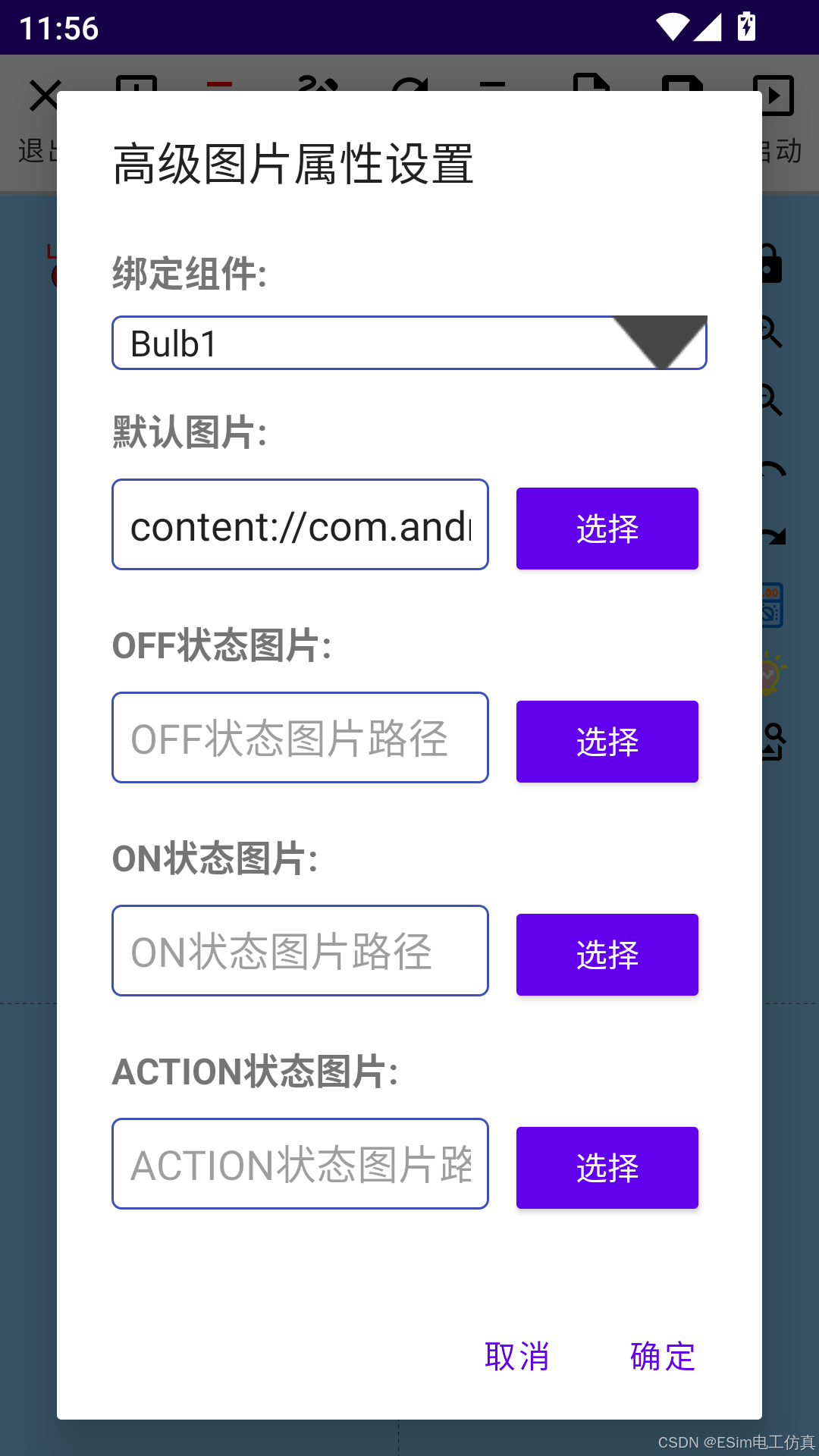

在设置页面可以绑定我们选择的控件，然后在选择在不同状态下需要显示的图片，不需要显示图片就留空，这样图片会随着绑定的控件状态而加载我们设置好的图片
因为ESim电工仿真没有申请权限所以部分手机加载GIF动图时可能会报错，我这时只要给赋予读取的权限就可以了,静态图片显示不需要。、
9. 智能水箱
9.1 智能水箱介绍

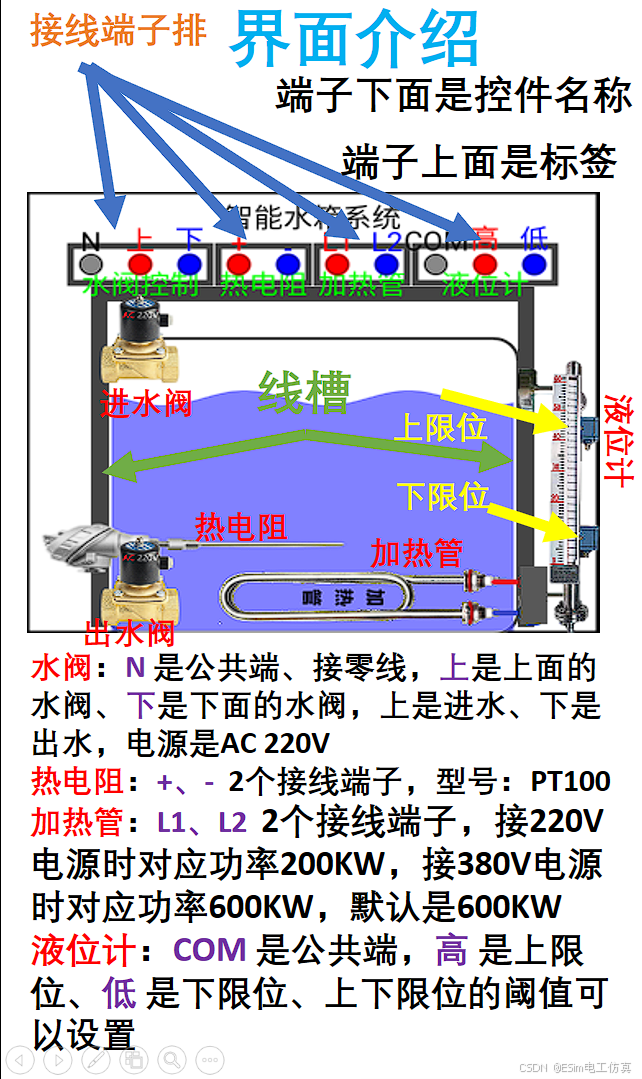

添加智能水箱的目的是让大家能真正体会到实际设备的运作流程，不单单只是纸上谈兵，我们实际去控制，去仿真一个设备的工作流程！如何让智能水箱按照我们的要求去工作？如何让智能水箱保持正常的工作状态？如何让智能水箱在异常时提示我们？等等，这个智能水箱学习系统可以让我们体会到实际的工作场景，体会到设备工作的复杂性！

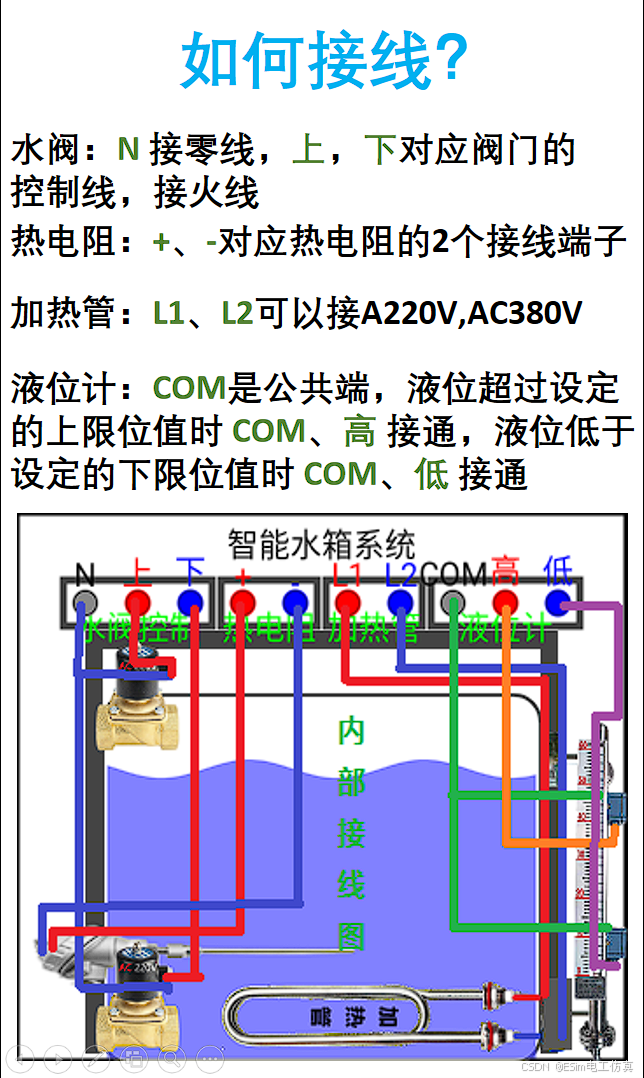

水阀：N 是公共端、接零线，上是上面的水阀、下是下面的水阀，上是进水、下是出水，电源是AC 220V
热电阻：+、- 2个接线端子，型号：PT100
加热管：L1、L2 2个接线端子，接220V电源时对应功率200KW，接380V电源时对应功率600KW，默认是600KW
液位计：COM 是公共端，高 是上限位、低 是下限位、上下限位的阈值可以设置

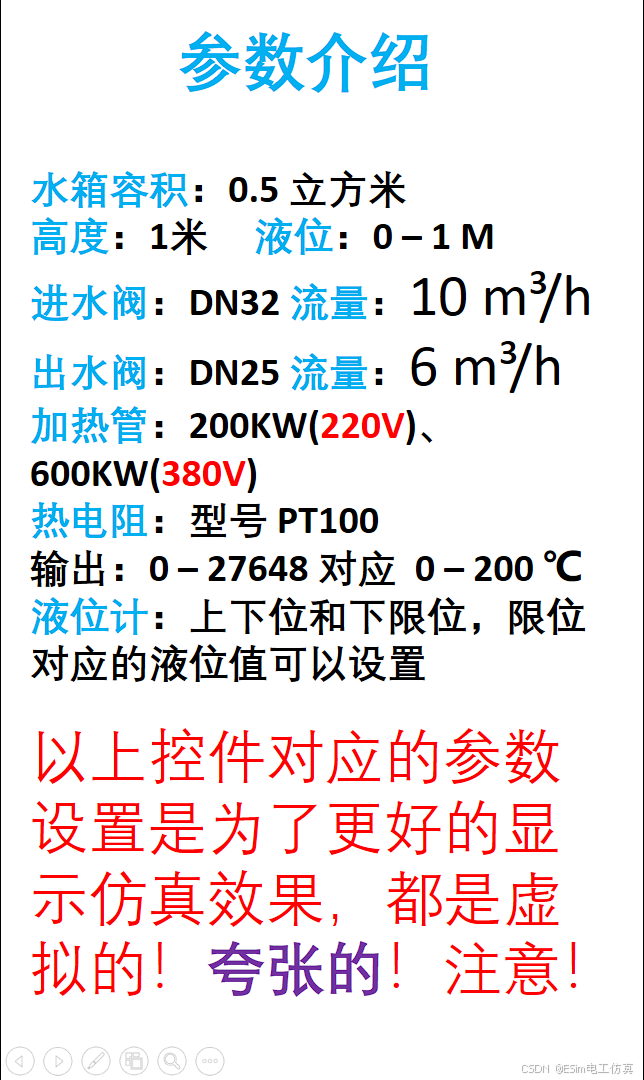

智能水箱的工作流程是根据上面的参数设计的，参数夸张的目的是让大家更快的看到仿真效果！
9.2 智能水箱参数设置

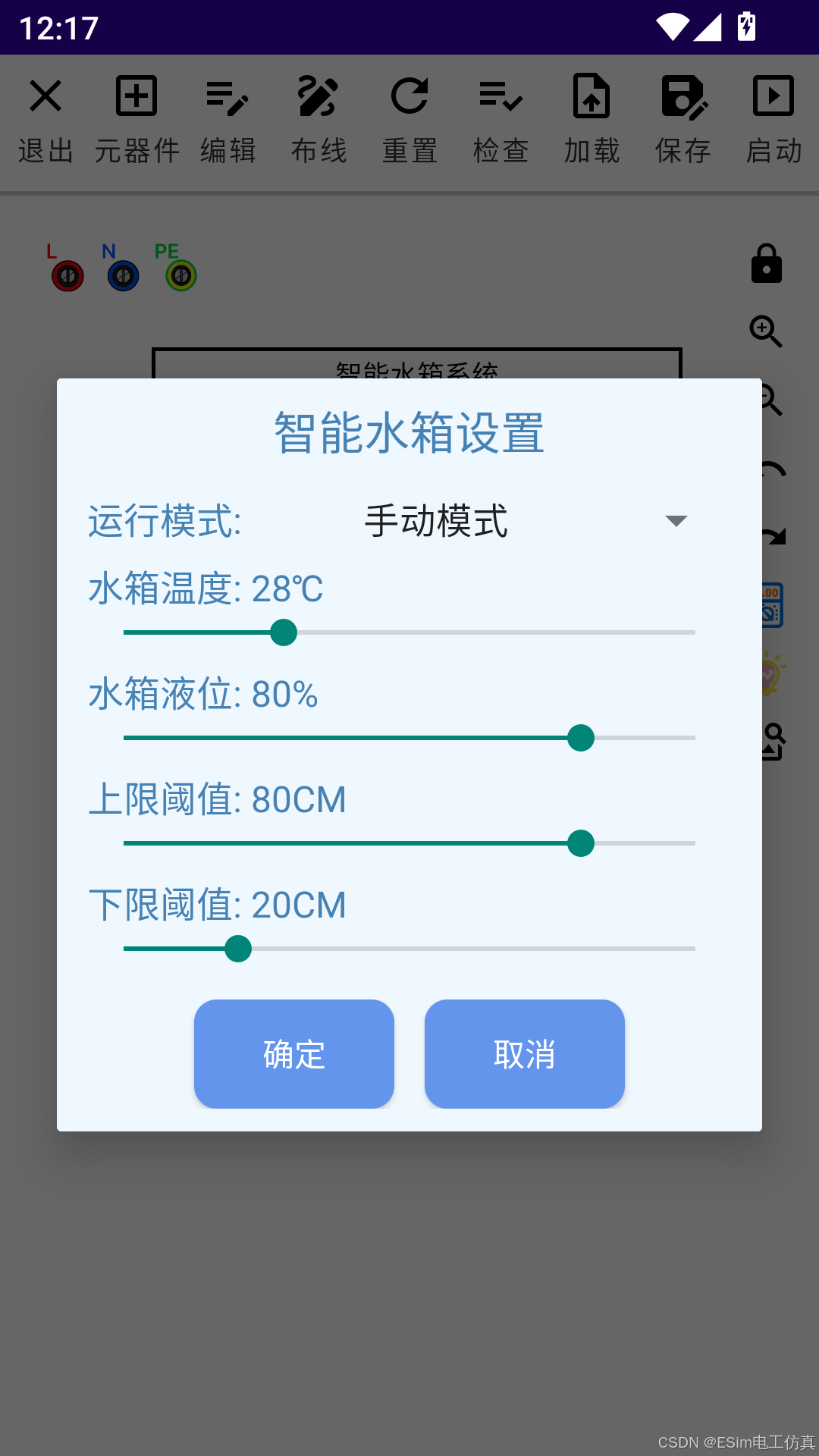

水箱参数如下：
手动和自动模式
手动模式下点击元器件可以强制改变其状态，如点击进水阀则进水阀导通进水
自动模式下元器件的工作状态由我们设计的电路决定，手动无法改变其运行状态
水箱温度：设置水箱的当前温度值
水箱液位：设置水箱的当前液位值
液位报警设置
上限阈值：设置水箱的液位上限值
下限阈值：设置水箱的液位下限值
10. 万用表控件
10.1 万用表介绍
为了帮助大家更好的排查电路故障，为了让电工仿真更接近实际场景，ESim电工仿真开发了万用表控件，万用表控件提供了3个挡位供大家使用，分别是直流电压档、交流电压档和电阻档，点击挡位即可换挡。点击屏幕右侧的万用表标识即可启用和关闭万用表功能。注意启动万用表功能时屏幕上的控件是无法点击的，这样保证了电路的状态不会改变，关闭万用表功能后控件就可以正常点击了！
11. 低压电工实操模块
许多朋友在申领低压电工操作证时，常常感到焦虑和担忧，尤其是面对实操电路考核环节，总担心自己“手生”“接错线”“不会排查故障”，甚至因此丧失信心，害怕考试无法通过。
其实，这种担忧完全没有必要！
首先，我们要明确一点：人类的智商差异并不大，绝大多数人只要付出努力、掌握方法，都能顺利通过考试。低压电工操作证（即“特种作业操作证”）的考核体系是科学、规范且可预测的。只要你按照要求系统学习、勤加练习，通过考试是水到渠成的事。
更重要的是，如今我们拥有比以往更先进、更便捷的学习工具和资源。善用这些工具，可以让你的备考事半功倍。例如ESim电工仿真专门开发了低压电工实操模块，帮助我们去进行低压电工实操模拟，通过低压电工实操电路模拟练习我们会更好的掌握这些知识，重要的是这些功能都是免费的！ESim电工仿真的低压电工实操模块提供了实操电路的原理图、讲解视频、电路仿真等等功能，利用好这些功能可以让我们的学习效率大大提升！
实操考试是许多考生的“心理难关”，但只要掌握方法，我们就可以从容的面对和通过低压电工的实操考核。
11.1 如何进行低压电工实操学习和练习

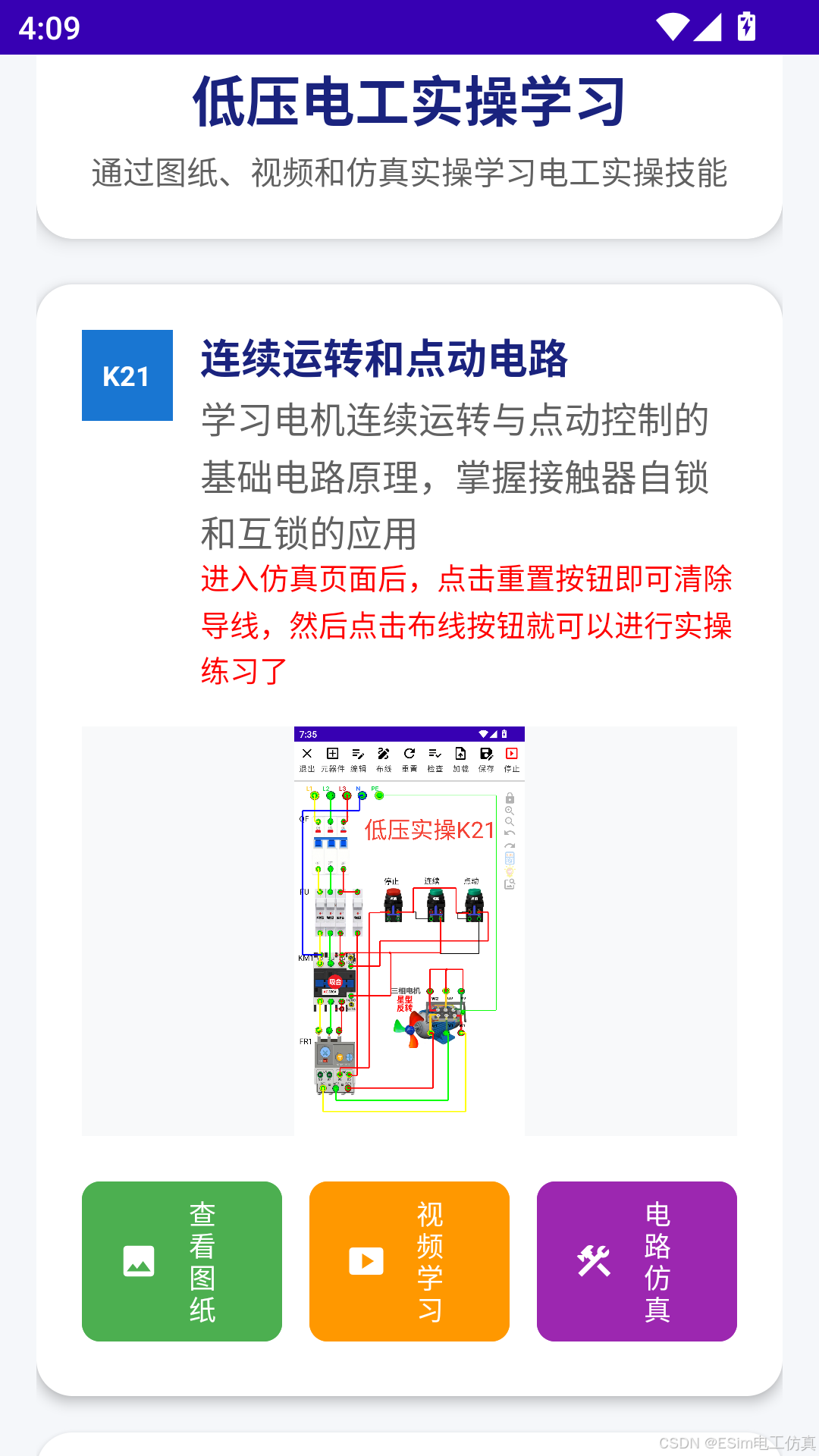

在主页面找到低压电工实操模块，然后点击学习，即可进入
11.2 如何查看低压电工实操的课程和资料
进入低压电工实操页面后可以上下滑动页面选择我们需要学习或者练习的电路模块，或者点击查看相关资料
11.3 如何进行低压电工实操练习

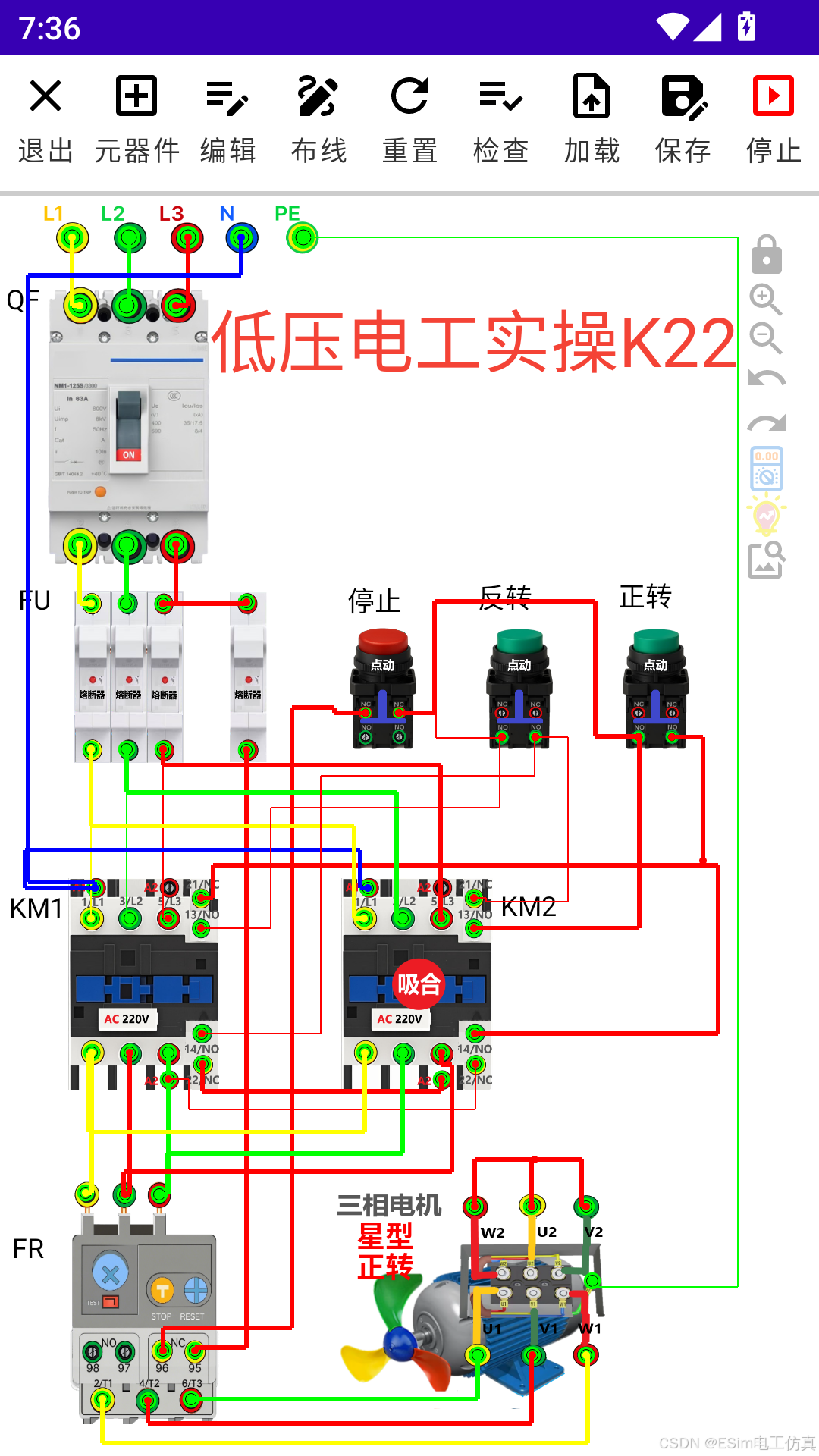

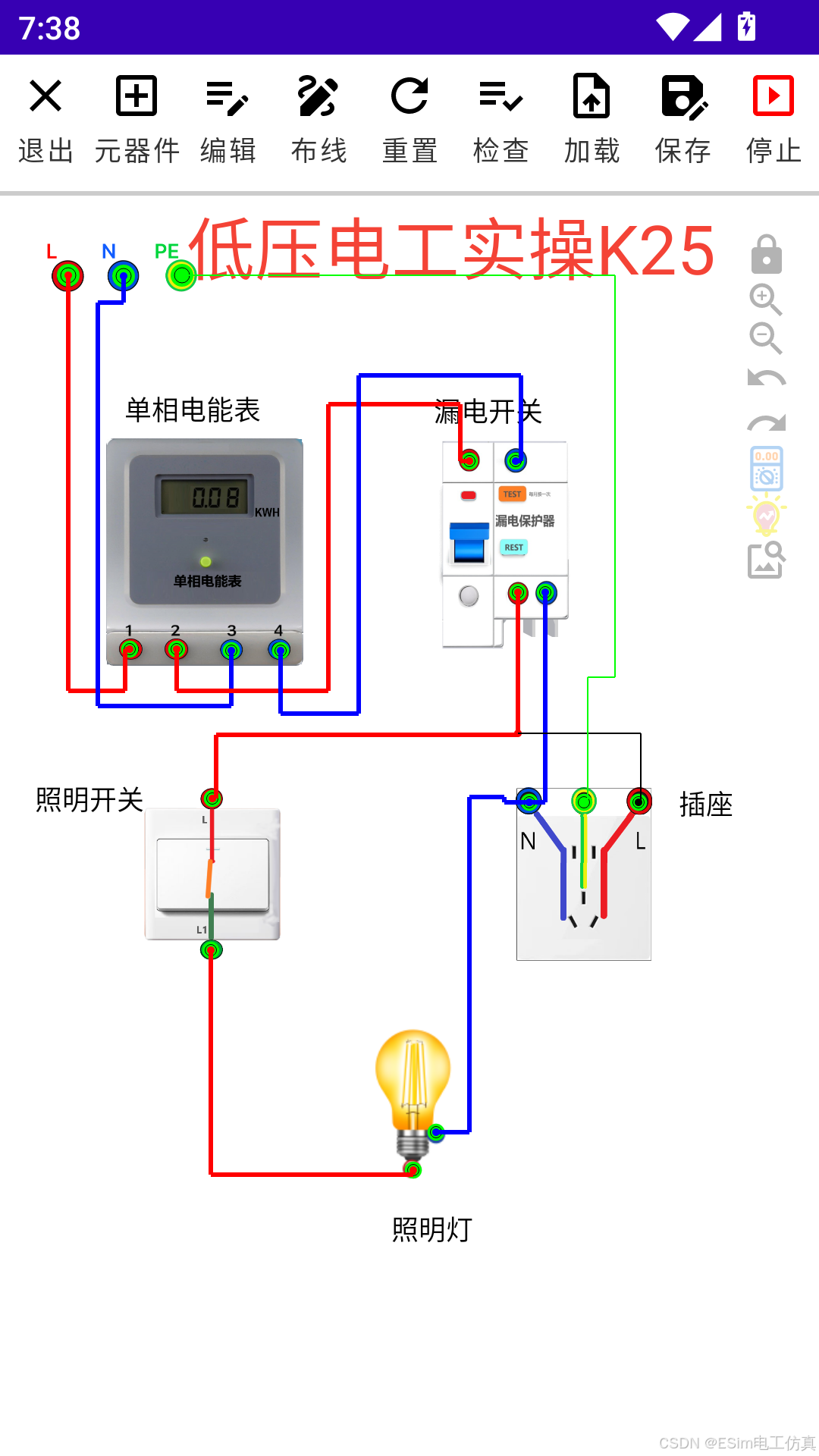

进入我们选择的实操电路后，点击顶部的重置按钮即可清空当前电路的导线，然后我们就可以进行布线练习了！布线完成后我们可以点击开始进行仿真，测试电路的运行效果是否符合要求！
12. 示教功能
ESim电工仿真具有示教功能，用户学习时可以形象的看到电路组态和工作的过程，同时也可也制作电气动画，方便我们制作电工动画课件！
12.1 如何进入示教模式
在底部导航栏点击进入学习案例，在页面找到示教模式模块，然后点击进入示教模式按钮
12.2 如何进行示教播放

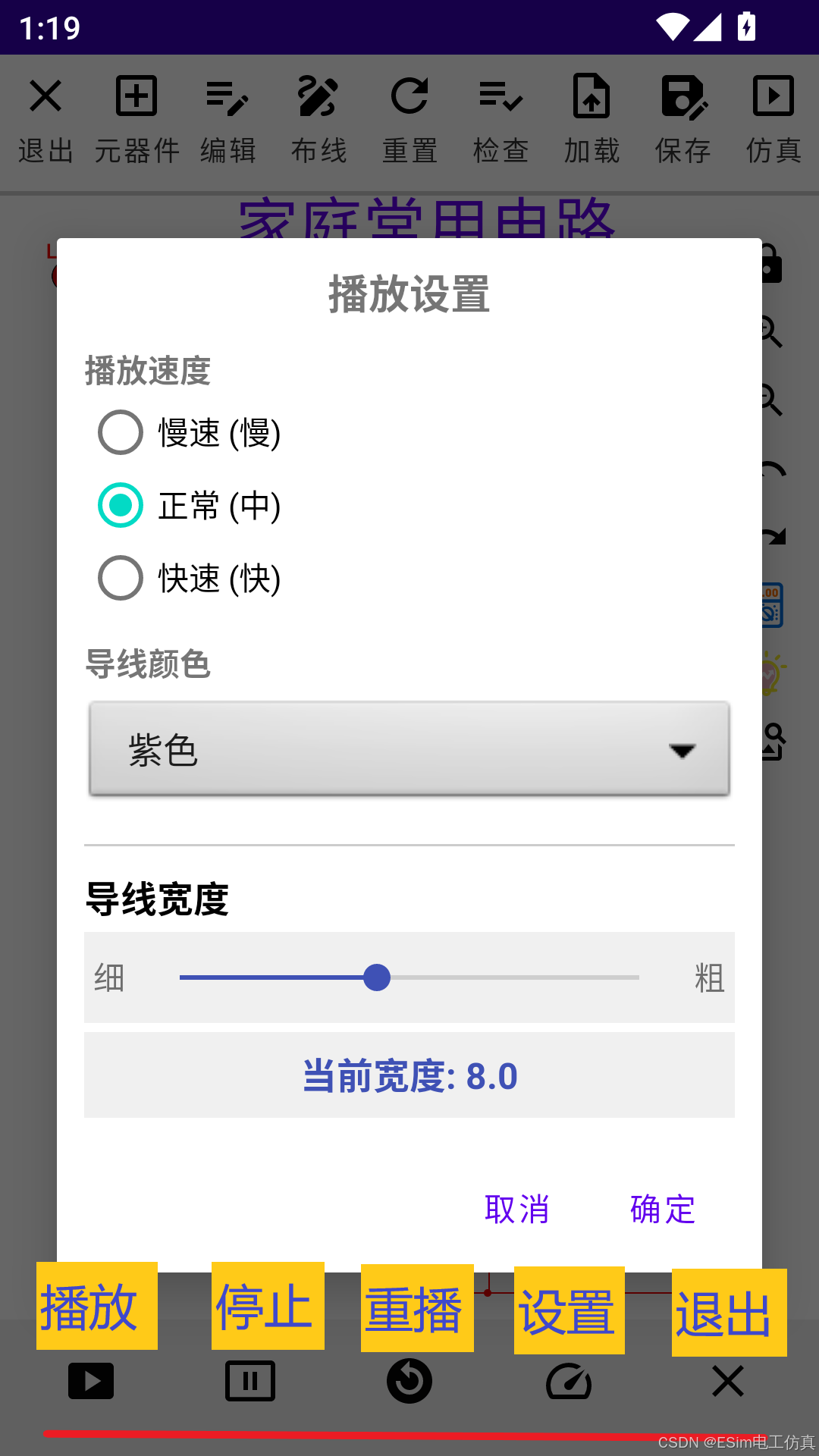

进入示教模式后我们可以设计电路或者加载已有的电路，然后在底部按钮点击设置按钮进入示教参数设置，设置完成后即可点击播放按钮即可进行示教播放
示教播放时会一步步播放出电路控件添加和布线的全过程，这样的动画演示有助于我们理解电路，同时此功能在教学演示和工作汇报中也很常用！
13. 案例电路
13.1 如何查看案例电路
在底部导航栏点击学习案例即可进入案例电路
13.2 案例电路介绍
案例电路有如下内容：
- 万用表使用教程
- 示教模式
- 智能水箱学习系统
- 家庭灯控制电路
- 自锁保持电路
- 单相电机控制电路
- 手动和自动电路
- 单按钮启停电路
- 经典案例分享
- 安全电路（Pilz PNOZ X2.1）
- 电机正反转电路
- 电机星三角启动电路
- PNP/NPN传感器
- 温控电路
- 变频器电路
- PLC控制电路
13.21 万用表使用教程

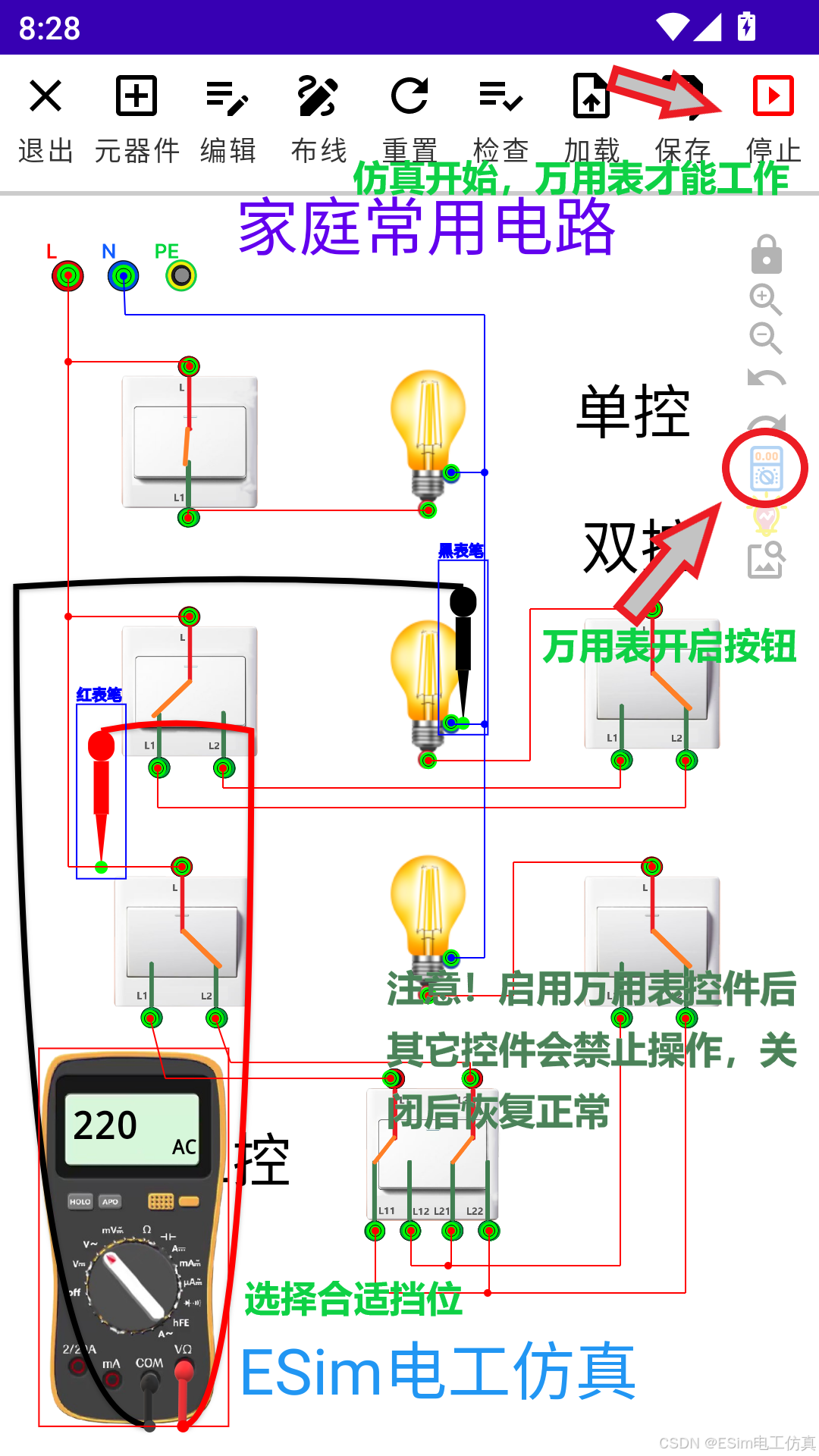

该板块详细介绍了万用的功能和如何使用万用表，万用表控件主要用来排查电路故障。
• 基本功能：测量交流、直流电压、电阻• 使用步骤：选择挡位、连接表笔、读取数值• 注意事项：测量时需要选择合适挡位• 使用方法：点击屏幕右上方的万用表标志

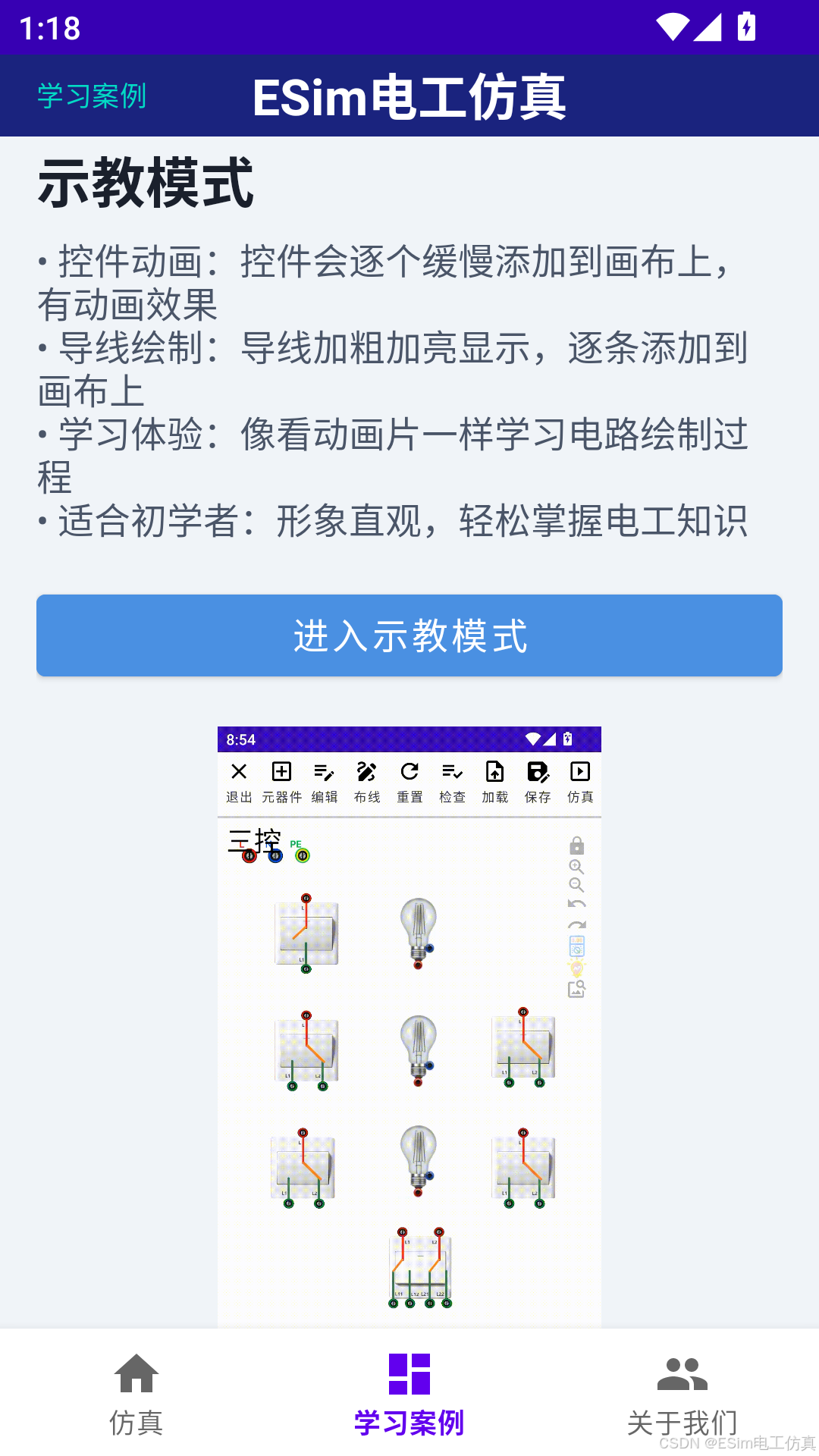

13.22 示教模式
此板块功能详见示教功能页介绍
• 控件动画：控件会逐个缓慢添加到画布上，有动画效果• 导线绘制：导线加粗加亮显示，逐条添加到画布上• 学习体验：像看动画片一样学习电路绘制过程• 适合初学者：形象直观，轻松掌握电工知识

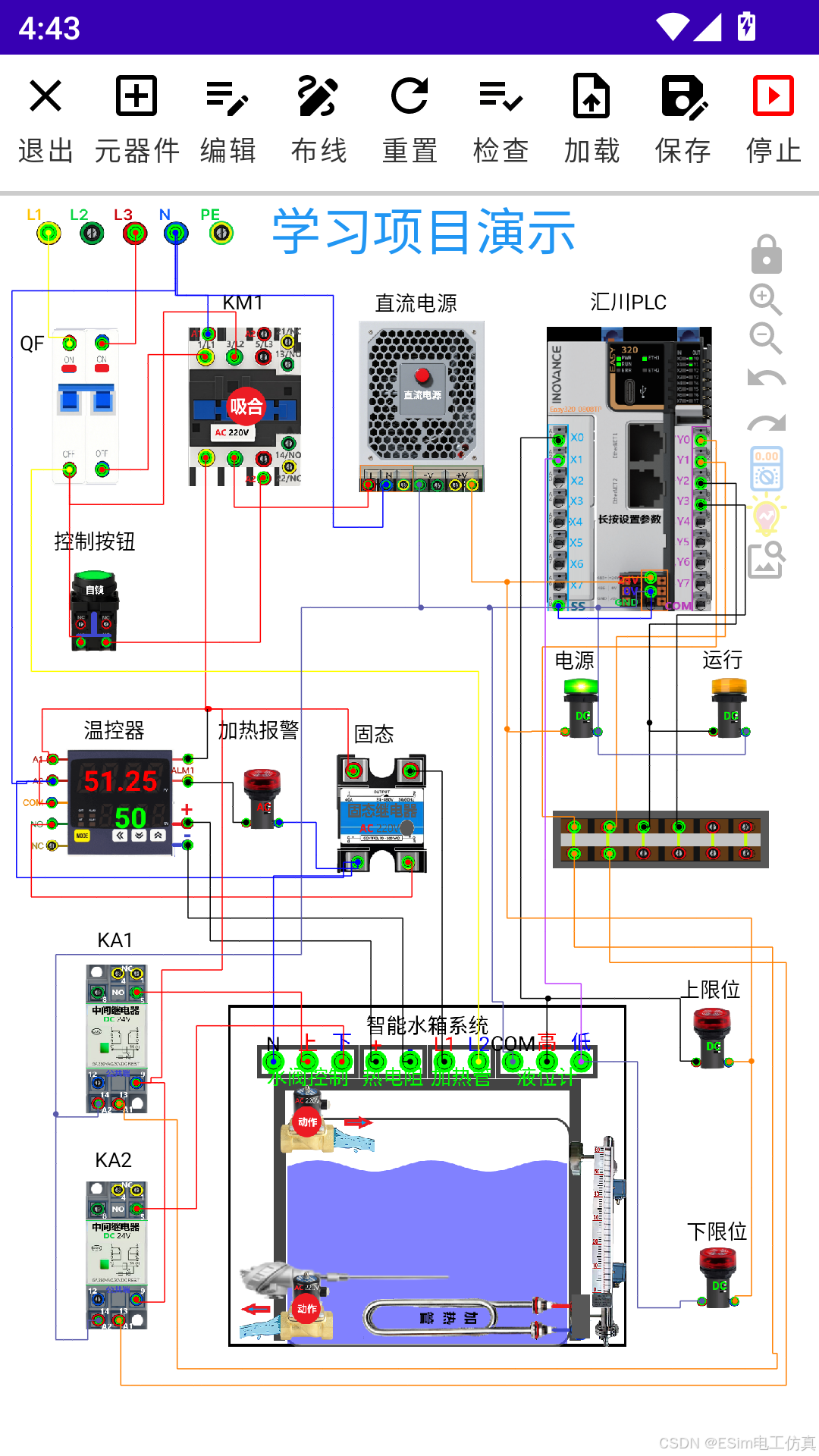

13.23 智能水箱学习系统
此板块功能详见智能水箱页介绍
• 系统组成：液位传感器、电磁阀、加热管、热电阻等等• 核心功能：模拟现实中用水场景、缺水保护、溢水防护• 学习要点：传感器接线、控制器编程、故障诊断• 典型应用：家庭供水系统、工业液位控制、农业灌溉
13.24 家庭灯控制电路

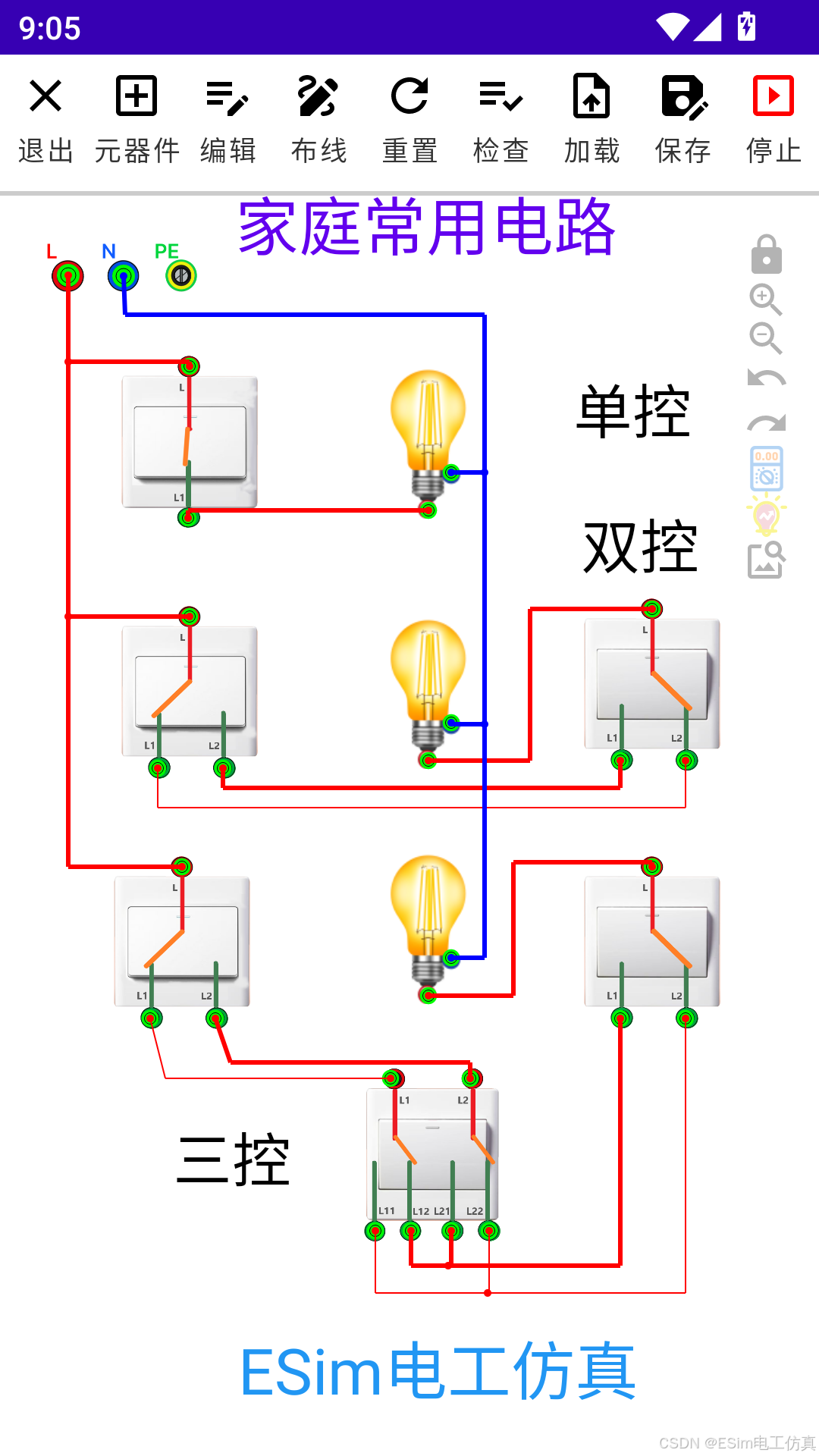

• 单控电路：单开关控制单灯• 双控电路：两处开关控制同一灯• 三控电路：三处开关控制同一灯• 布线要求：火线进开关，零线直接接灯具

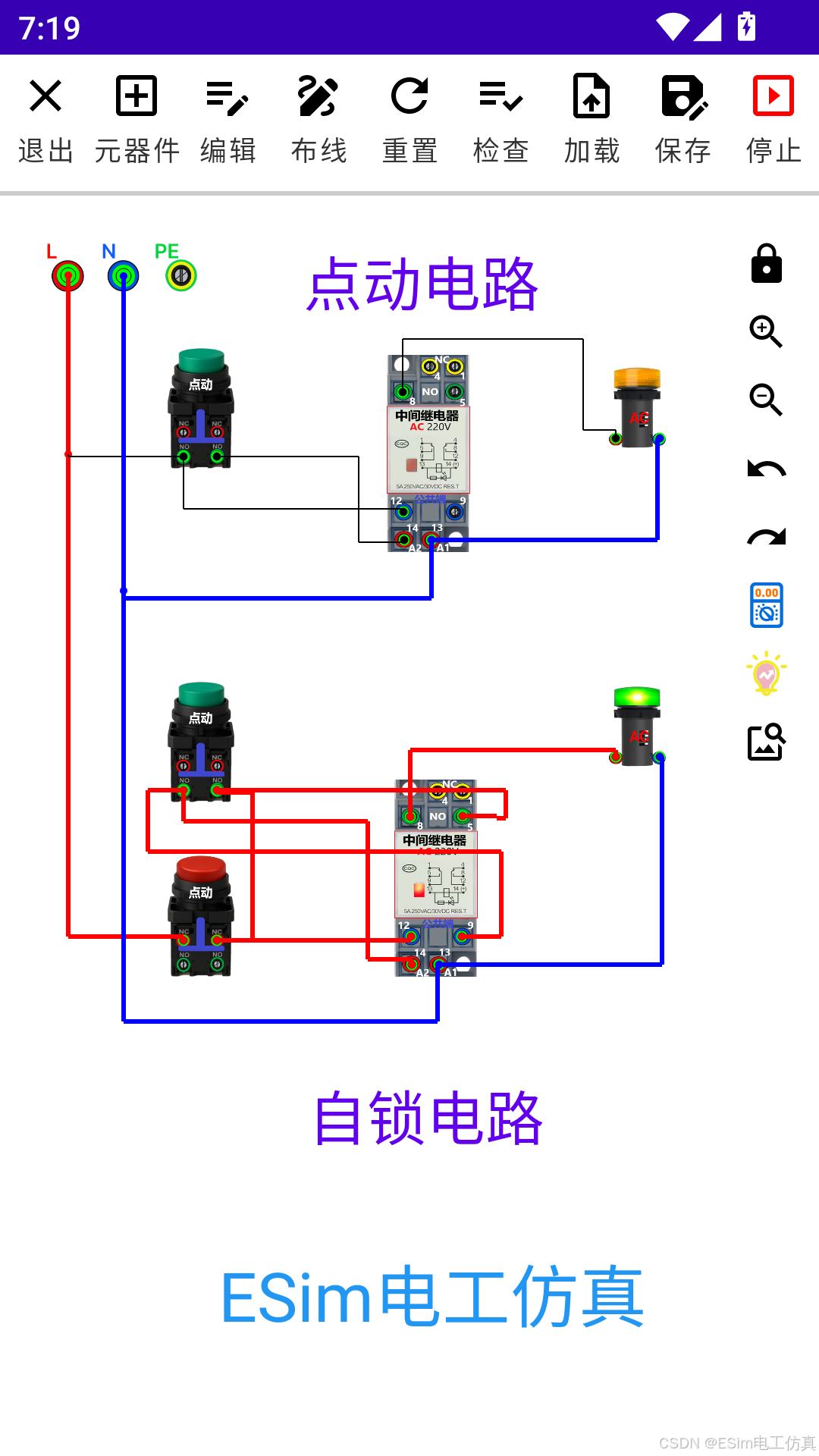

13.25 自锁保持电路
• 电路特性：松开按钮后保持通电状态• 核心元件：通过接触器辅助触点实现自锁• 保护功能：需配合熔断器或断路器• 典型应用：电动机连续运行控制

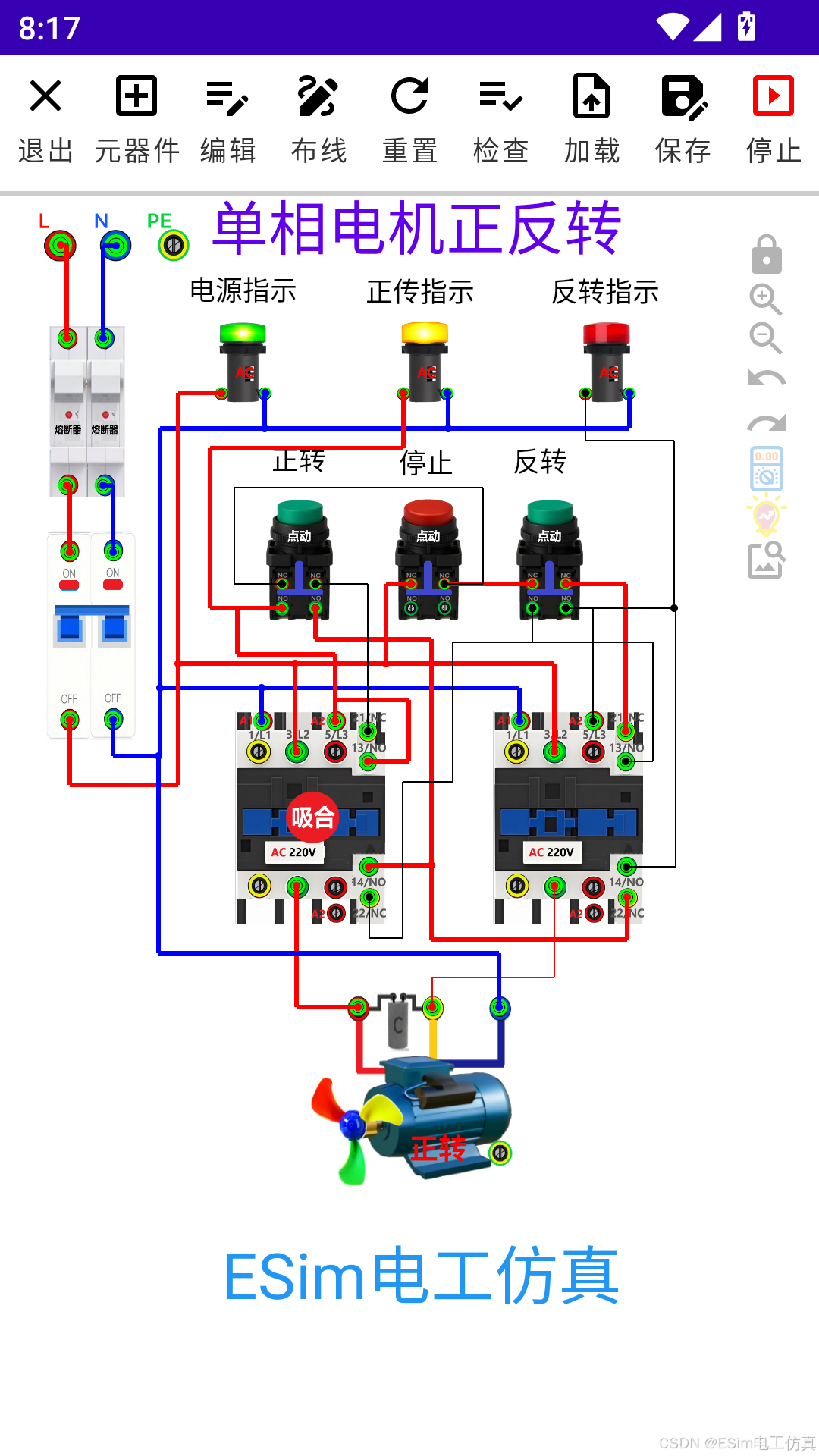

13.26 单相电机控制电路
• 启动方式：电容启动• 控制元件：接触器、热继电器、按钮等• 常见故障：启动困难、过热、异响• 应用范围：家用电器、小型机械
13.27 手动和自动电路

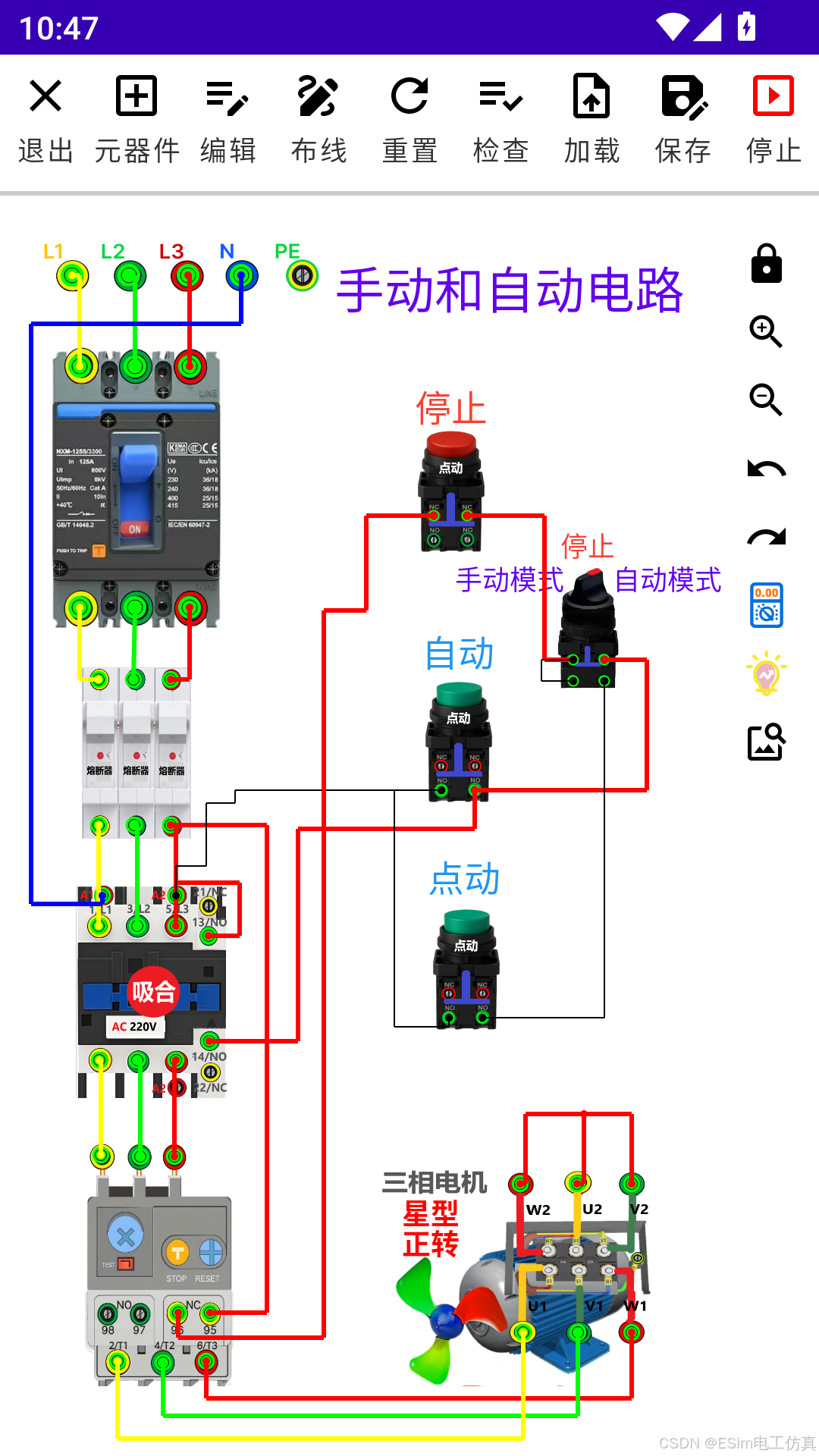

• 手动模式：通过按钮直接控制设备• 自动模式：通过传感器信号自动控制• 切换方式：选择开关实现模式切换• 典型应用：生产线设备控制、照明系统
13.28 单按钮启停电路

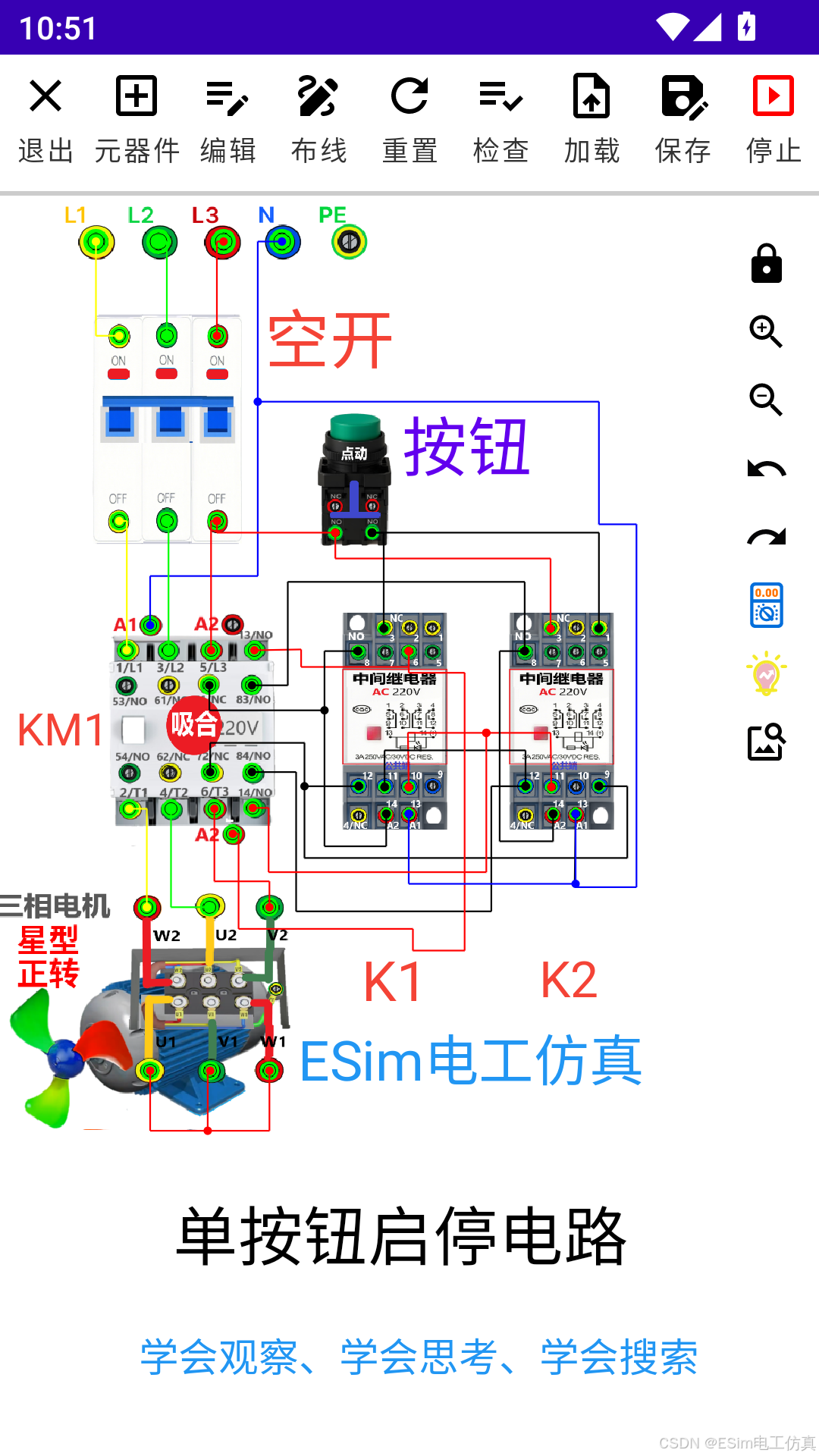

• 控制特点：单按钮实现启动/停止切换• 实现方式：通过继电器自锁/互锁逻辑• 电路优势：节省控制面板空间• 应用场景：紧凑型设备控制面板
13.29 经典案例分享

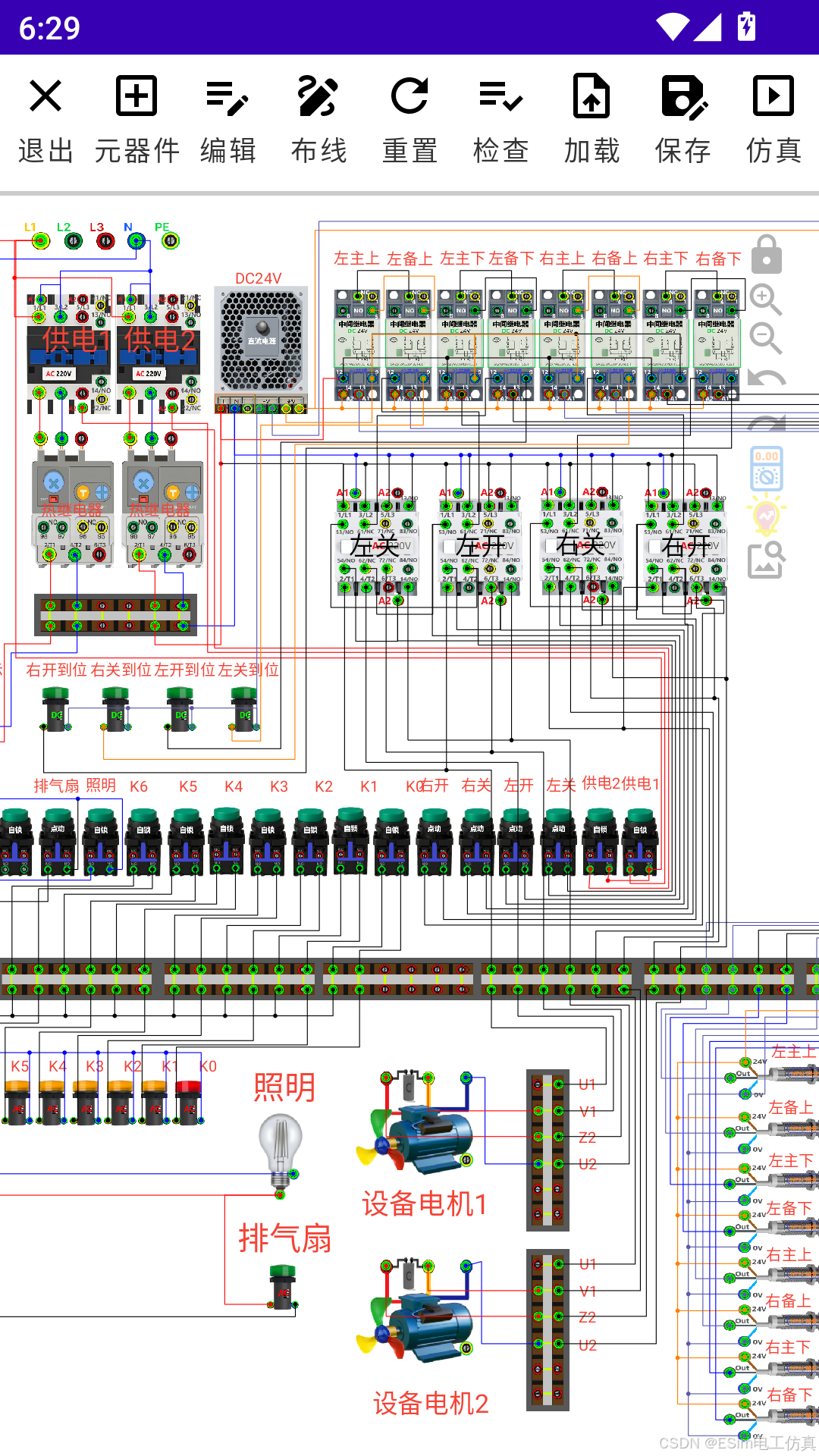

• 案例来源：某工厂核心技术人员• 案例电路：精确模拟仿真了车间里的设备电路• 案例特点：布局合理、导线排列整齐、注释清晰• 学习感悟：理论联系实践、把图纸和仿真案例结合、用仿真软件来提高工作效率

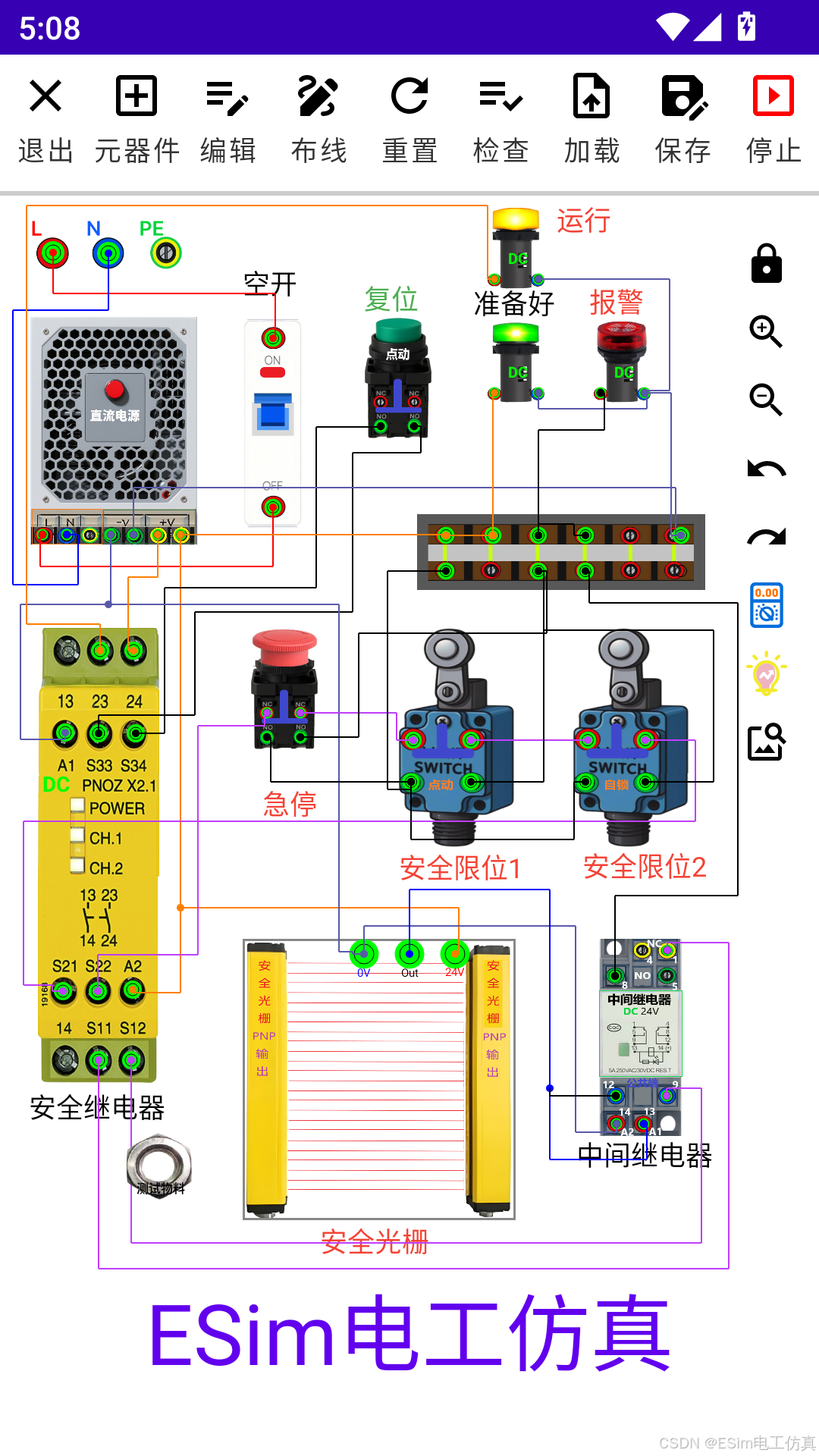

13.30 安全电路（Pilz PNOZ X2.1）
• 安全继电器：Pilz PNOZ X2.1• 功能特点：急停按钮监控、安全门锁监控、双手控制• 安全等级：符合EN ISO 13849-1的PL e级• 接线方式：双通道安全回路
13.31 电机正反转电路

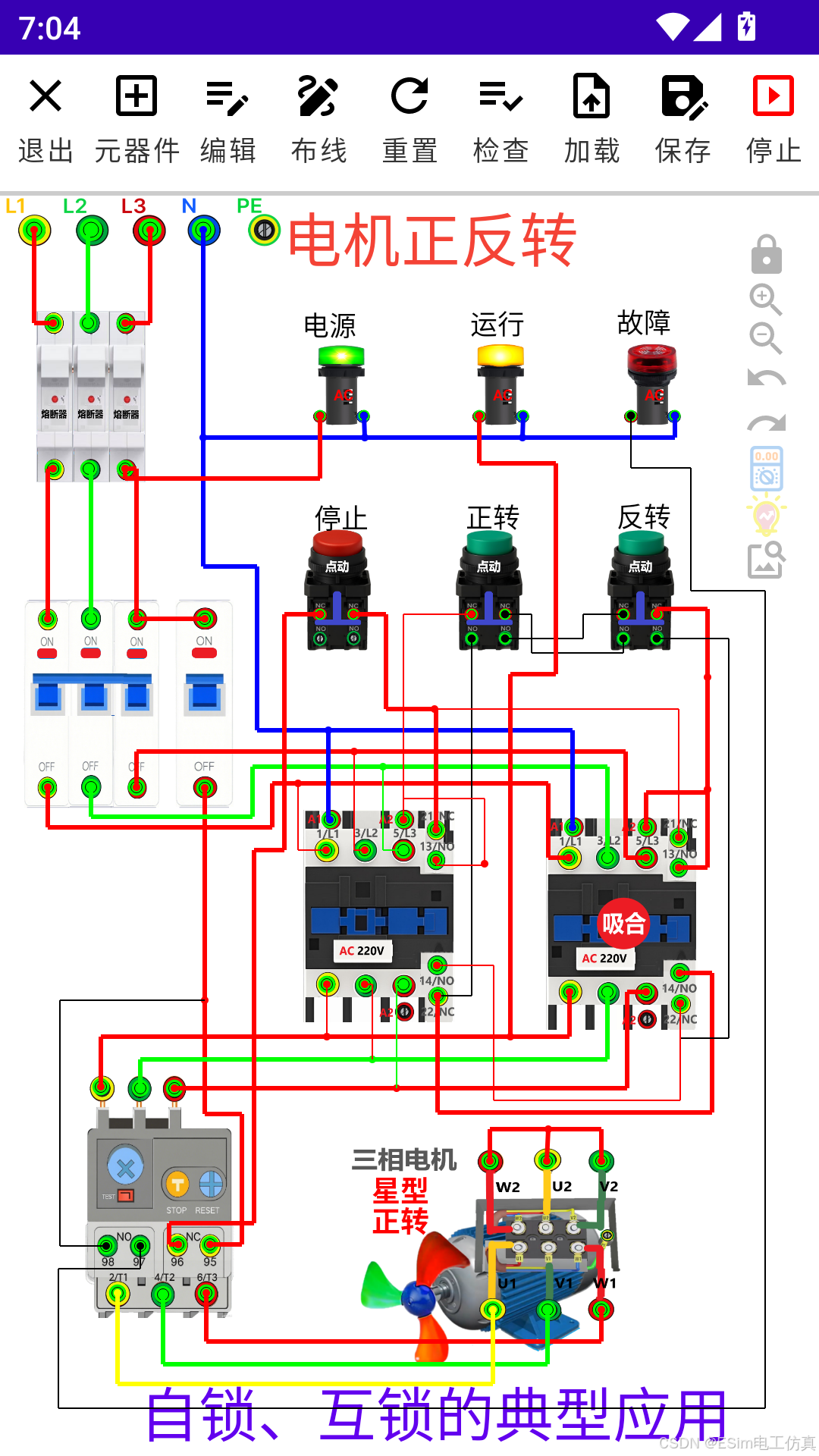

• 原理基础：通过调换三相电源相序实现转向• 互锁保护：电气互锁保护• 控制逻辑：正转→停止→反转操作顺序• 应用场景：升降机、传送带等需要换向设备
13.32 电机星三角启动电路

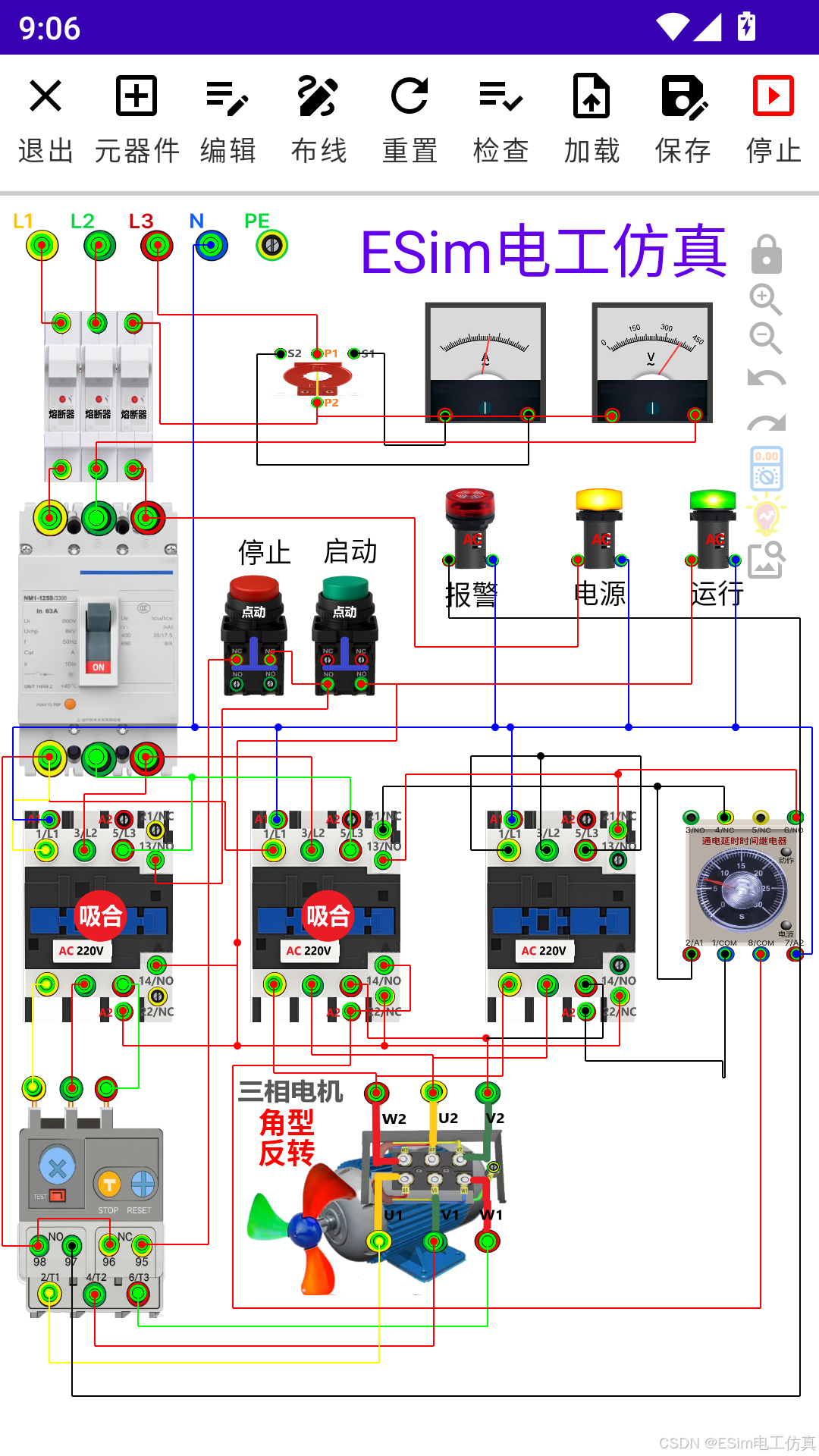

• 电路结构：通过接触器切换绕组接法• 启动特点：星形接法降压启动，三角形接法全压运行• 功能优势：降低启动电流（1/3），减小电网冲击• 适用场景：大功率空载/轻载启动的电机

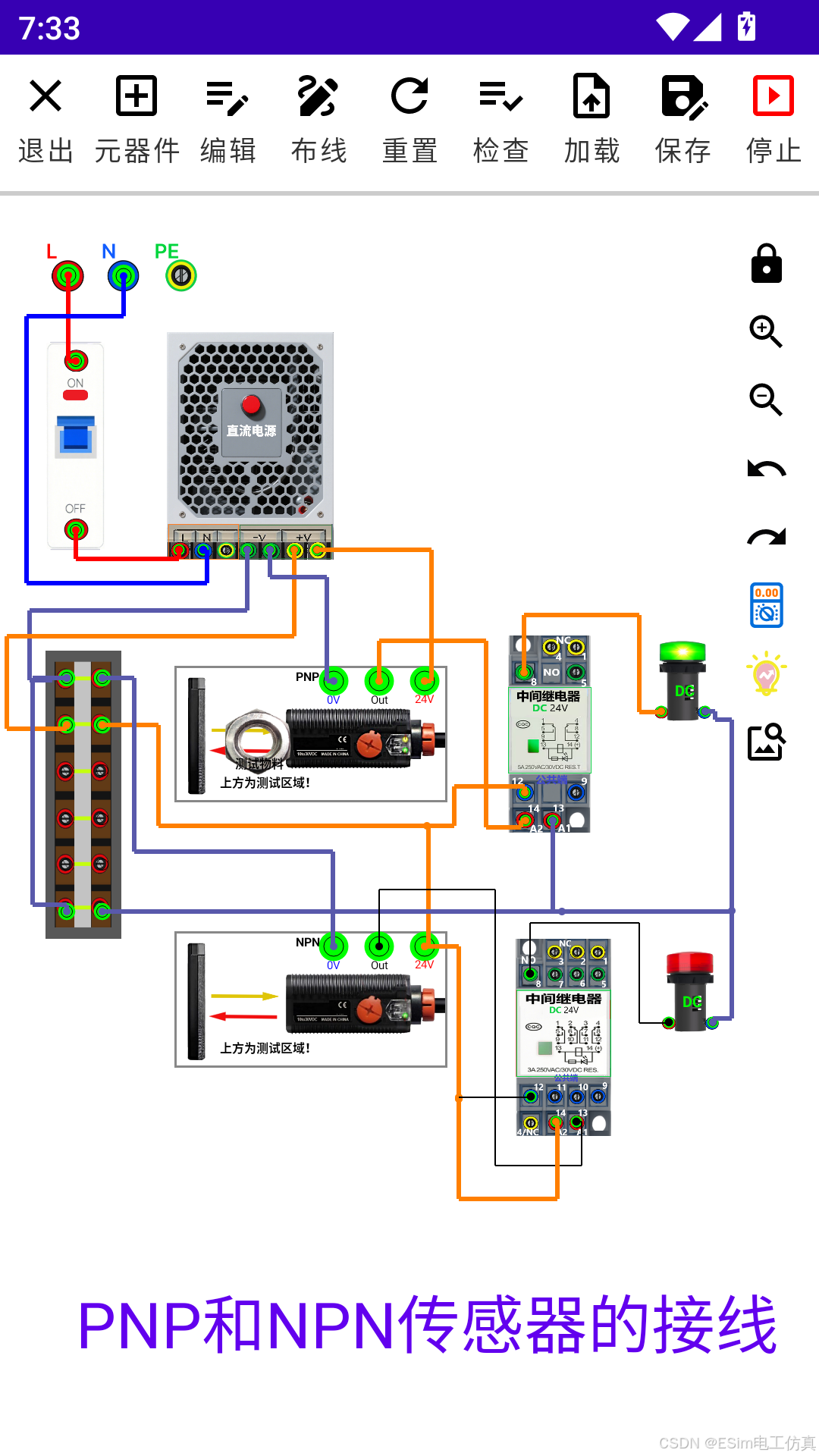

13.33 PNP/NPN传感器
• PNP传感器：输出高电平有效，共地连接• NPN传感器：输出低电平有效，共电源连接• 区别对比：输出极性不同，接线方式不同，适用PLC类型不同• 选型要点：根据控制器输入电路类型选择
13.34 温控电路

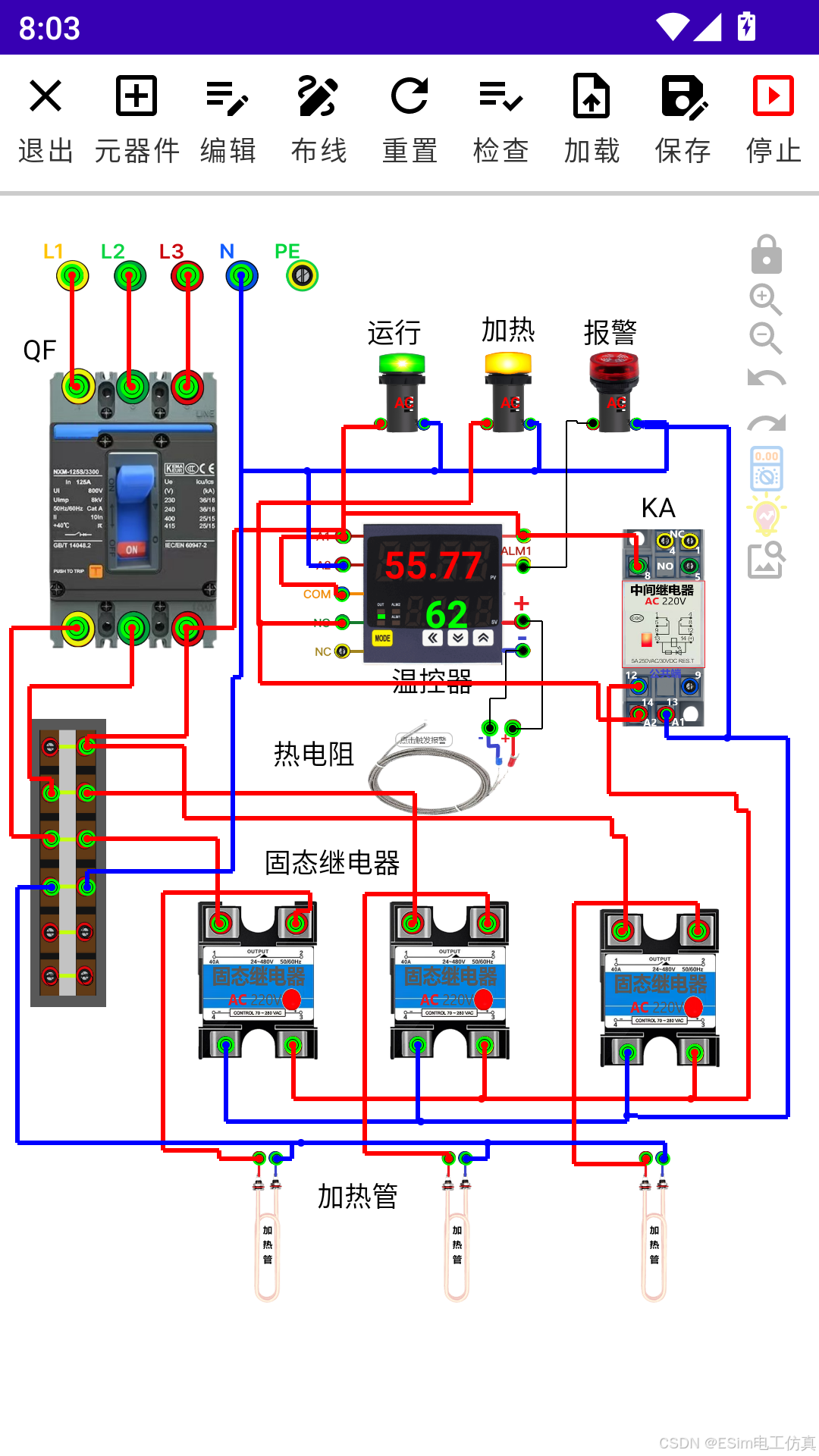

• 电路：温控器的接线仿真• 学习要点：温控器的接线、温度的设置等• 注意事项：加热管的接线以及参数的设置等
13.35 变频器电路

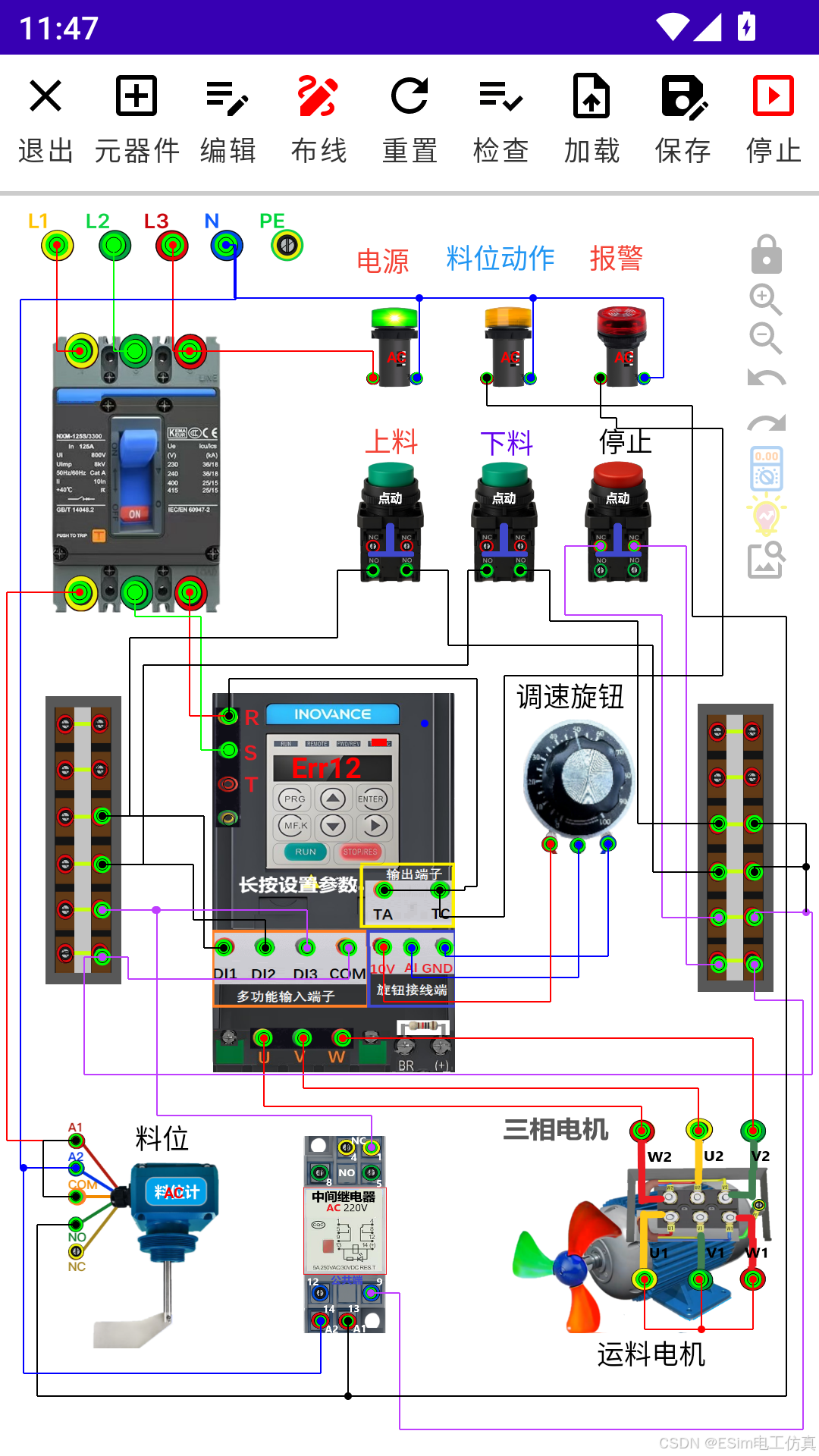

• 主要功能：改变电机供电频率，实现调速• 学习要点：面板控制、端子控制、速度调节、以及简单的参数设置• 注意事项：参数设置、电路的接线等
13.36 PLC控制电路
• 电路：PLC接线仿真• 作用：熟悉PLC的工作过程、简单编程、开关量编程练习、熟悉通讯连接等• 练习要点：梯形图的编辑、汇川PLC的简单应用、仿真软件与汇川虚拟PLC的连接等• 注意事项：连接IP地址的设置，汇川编程软件（AutoShop V4.10）的安装等
14. 版本、隐私政策、BUG反馈等
14.1 如何查看版本号和升级软件

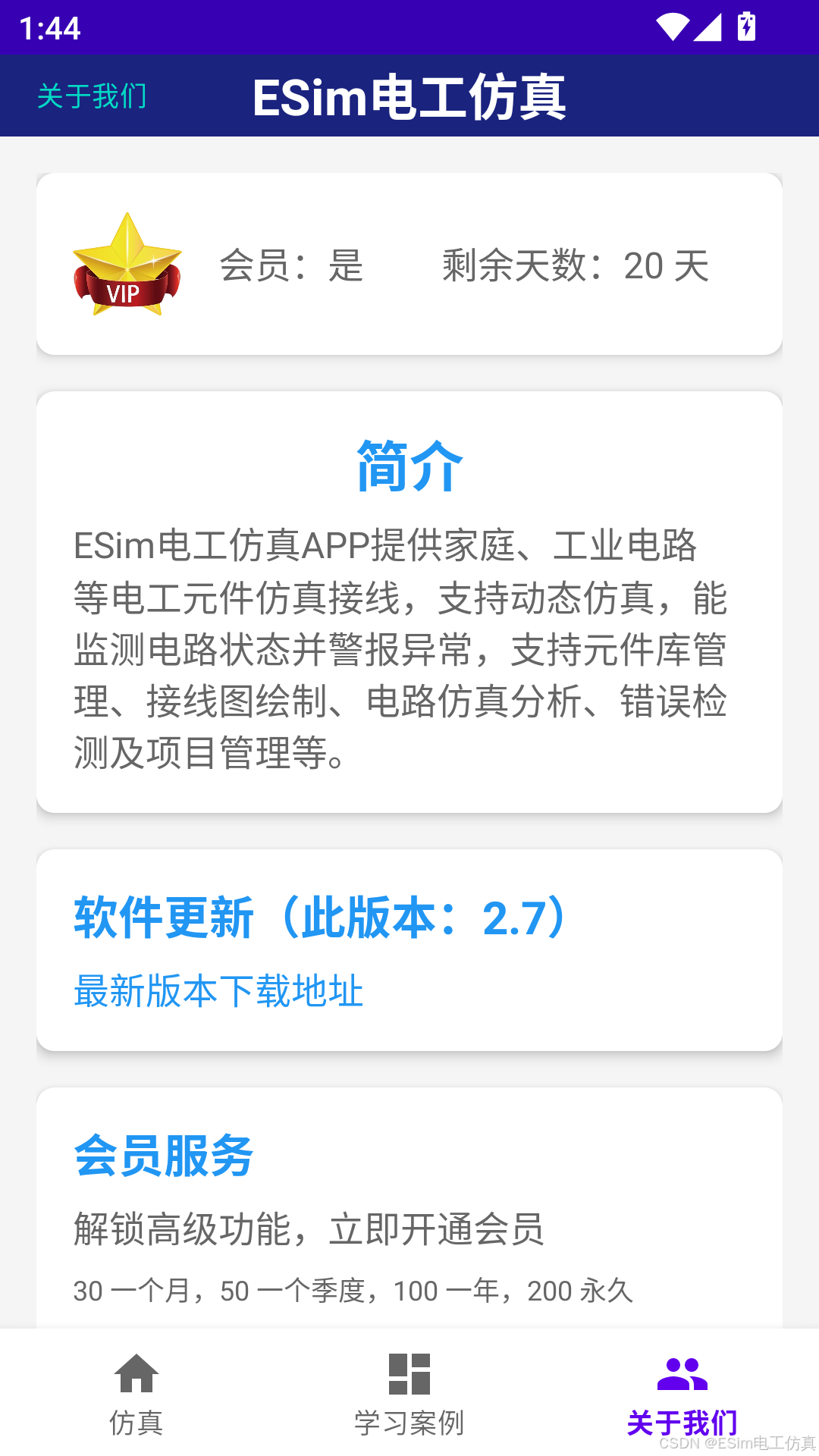

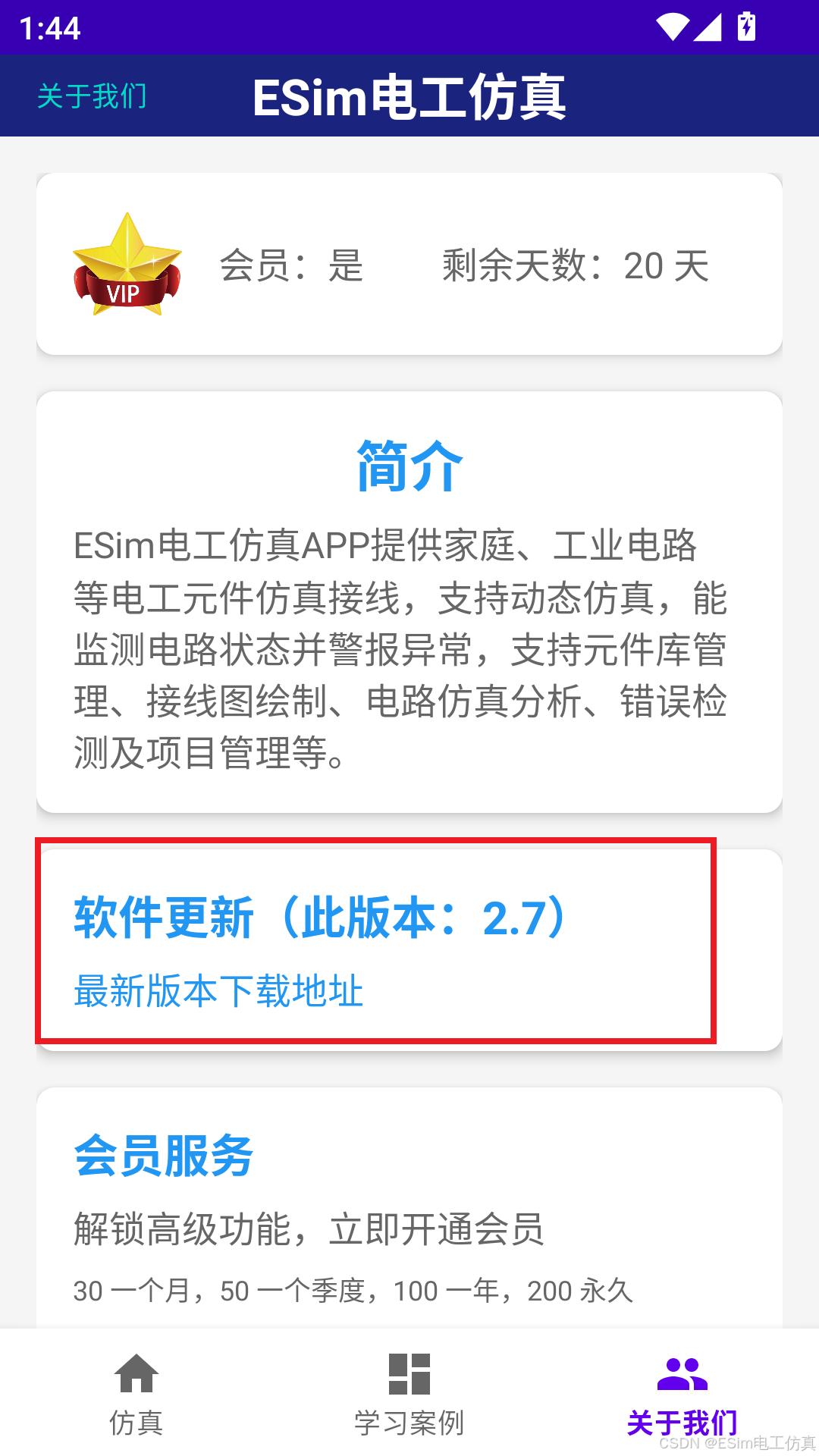

在底部导航栏进入关于我们页面，然后在页面可以看到版本号和软件升级链接，注意及时查看更新信息，保证软件能及时获取新的更新功能！
14.2 隐私政策、备案号、公安备案信息

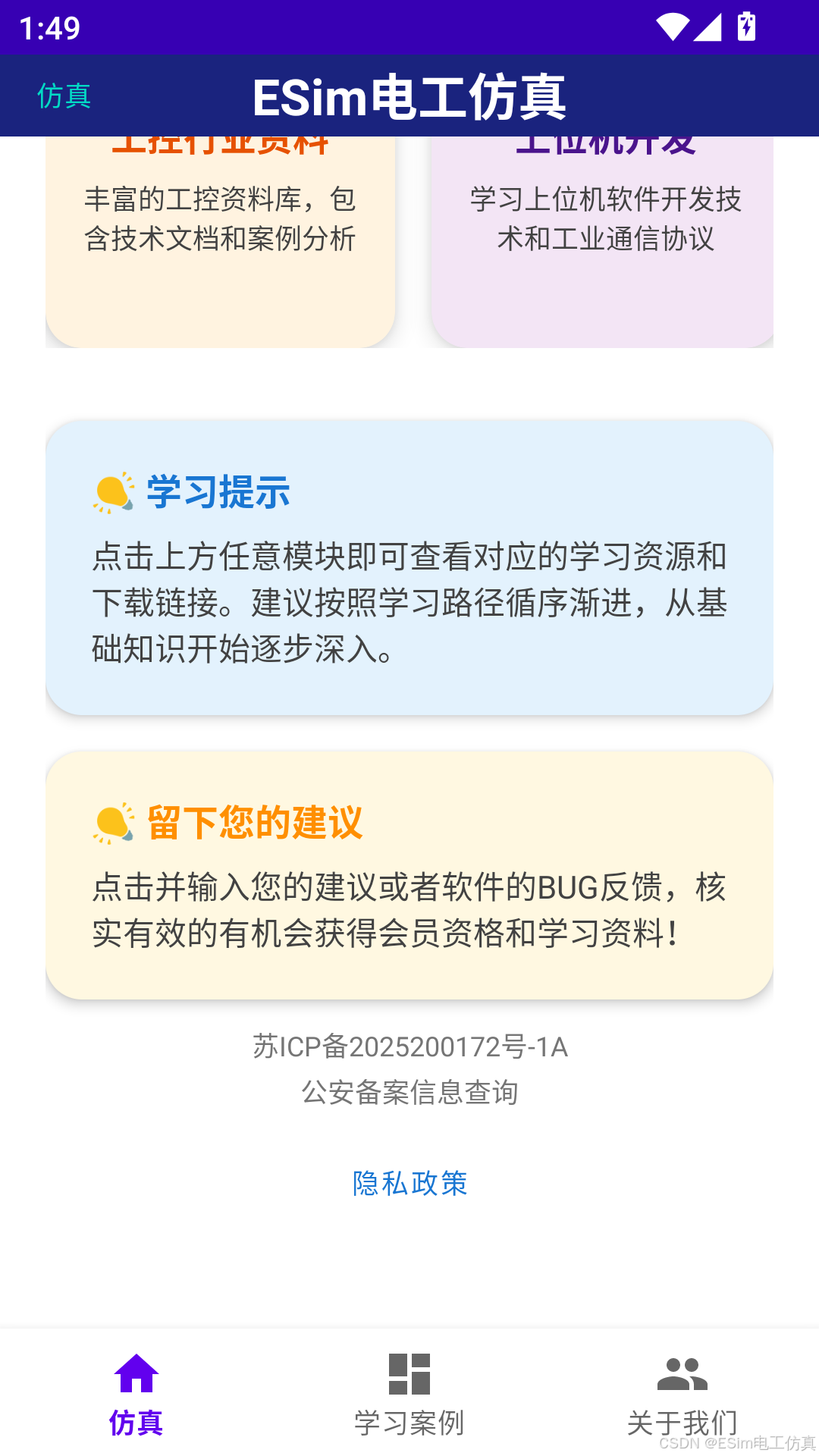

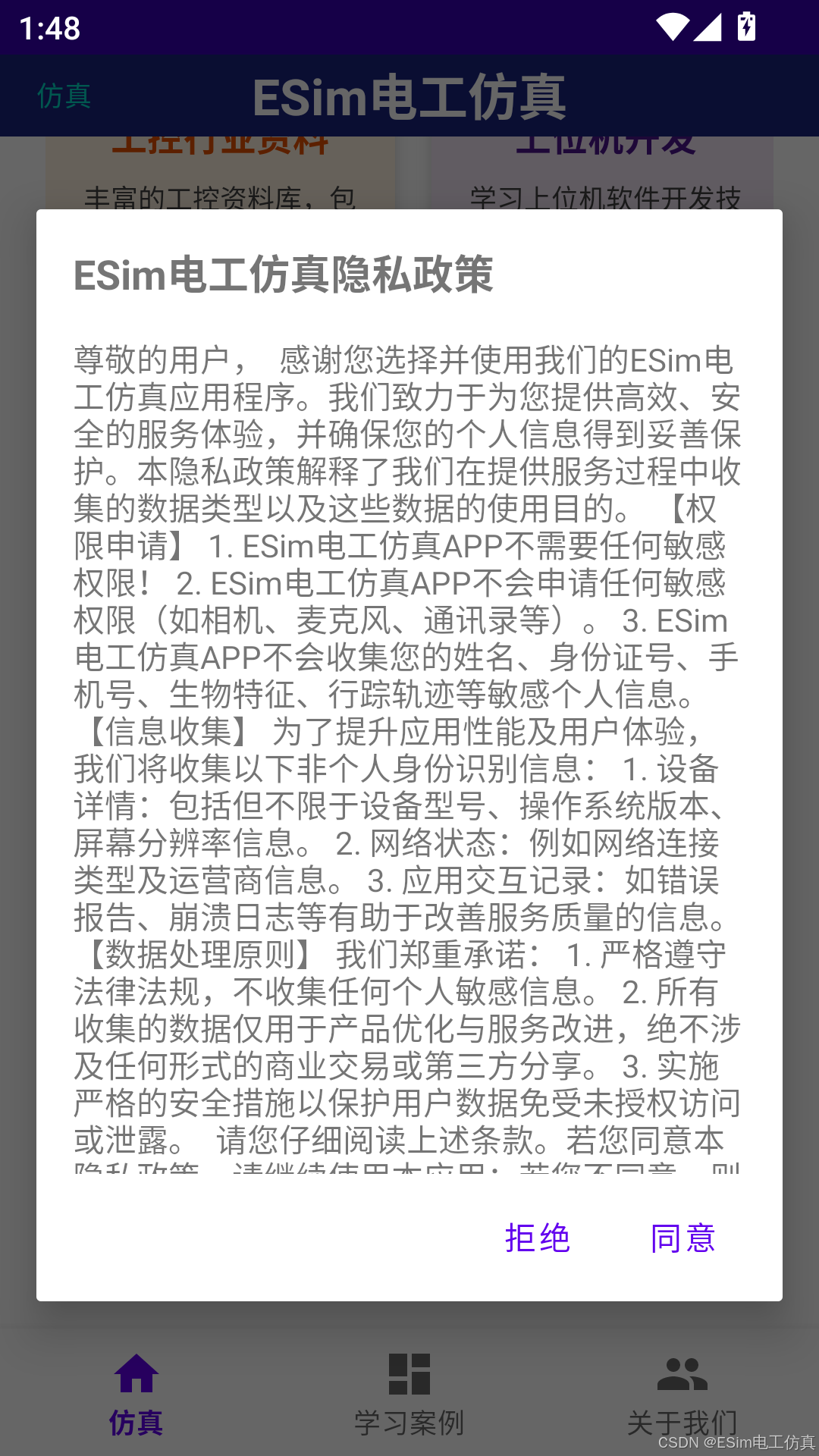

在主页的底部有隐私政策、备案号、公安备案信息等，ESim电工仿真没有申请任何额外权限，以默认的基本权限运行，不会收集任何用户隐私！
14.3 BUG反馈

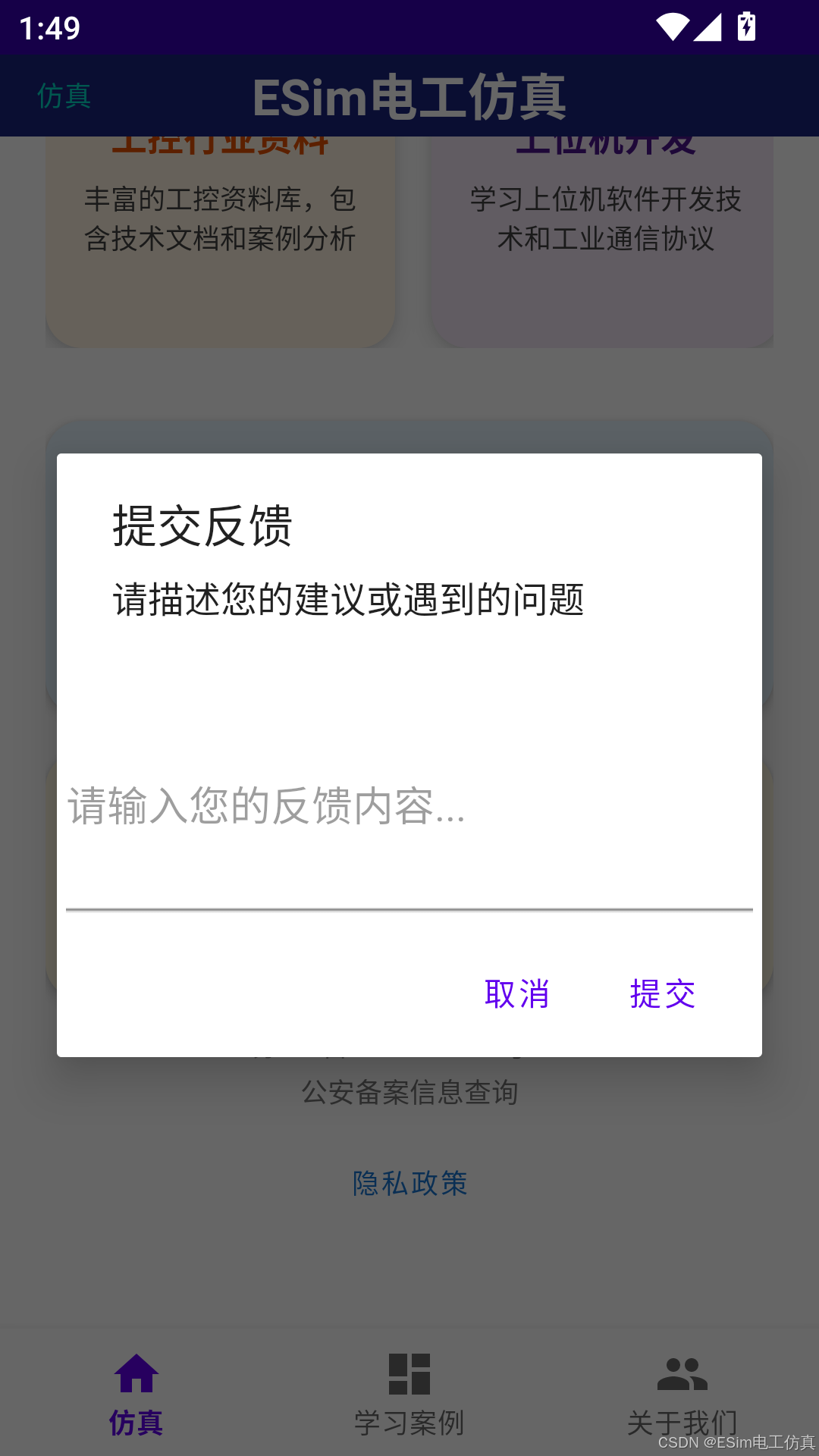

在主页的底部有BUG和建议模块，用户可以通过此模块反馈的BUG或者建议！
15. 如何获取授权
15.1 如何付款？
支付步骤：
1. 在关于我们页面，下滑到会员服务模块，然后长按保存对应平台的收款码
2. 打开支付宝/微信扫一扫
3. 从相册选择二维码完成支付并截屏保留付款证据
4. 付款时请在订单的备注栏输入上面的设备识别码！这样更容易识别您的付款订单！
注意：发送虚假付款信息会被拉入黑名单并且永远失去试用资格
15.2 付款后如何获取授权码？
- 在关于我们页面，下滑到获取授权码模块，填写您的手机号和付款用户名，用户名就是您的付款微信名或者支付宝名
- 上传付款截图，如果正确填写了付款用户名可以不发送截图
- 填写完付款信息后点击发送付款信息，2分钟后服务器核实完成会生成授权码，您把获取的授权码复制到注册模块完成注册
- 不能自动获取授权码的，请联系作者获取授权码，然后把获取的授权码复制到注册模块完成注册
16. 下载、使用、更新等等问题
16.1 如何下载？
1.通过CSDN的资源链接获取
资源包括手机电工仿真和电脑版电工仿真
2.抖音用户通过搜索 ESim电工仿真 ，然后点击ESim电工仿真 作者的主页公开群，进群后查看群公告获取下载链接
仿真软件如何下载
资源包括手机电工仿真和电脑版电工仿真
3.微信用户通过搜索 ESim电工仿真 微信公众号，然后在ESim电工仿真微信公众号的主页点击对应的菜单获取软件下载链接
公众号下载
资源包括手机电工仿真和电脑版电工仿真

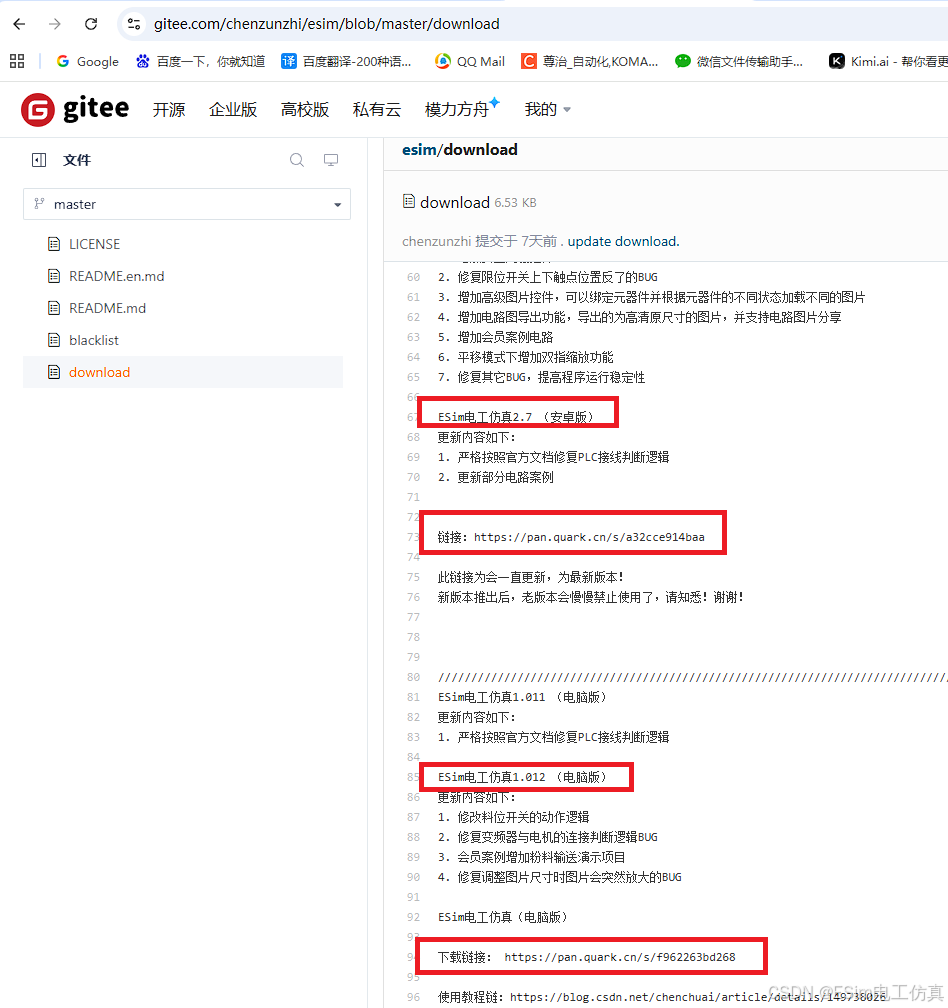

4.ESim电工仿真软件永久下载链接，手机电工仿真软件下载，电脑版电工仿真软件下载
https://gitee.com/chenzunzhi/esim/blob/master/download
16.2 如何更新软件？
需要及时留意下载地址里的按转包信息，及时手动更新，因为软件没有申请任何额外的运行权限所以不能自动更新
16.3 为什么所有功能都提示需要授权？
1．由于发送虚假信息或者做出其它不诚信的行为等等被判定后加入黑名单
2. 没有及时进行版本更新、新版本发布后旧版本逐步会禁用，及时更新并保留这个好的习惯，及时获取最新功能体验
作者希望大家：
学会观察、学会思考、学会搜索！
最后祝大家心想事成！万事如意！
