时钟门控ICG单元的timing问题

除in2reg、reg2reg、reg2out、in2out类型路径外，我们会经常看到reg2cgate的setu/hold检查，即clock gate上enable信号要比clock信号提前到达一段时间setup和保持一段时间hold。

在 STA sign off分析时，经常会碰到clock gating cell(默认全是ICG)的setup timing violation，而且很难修。那么如何保证ICG中Latch的时序呢？本文总结一下下吧。

低功耗之门控时钟设计

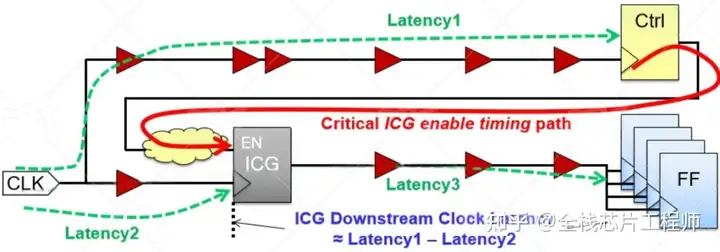

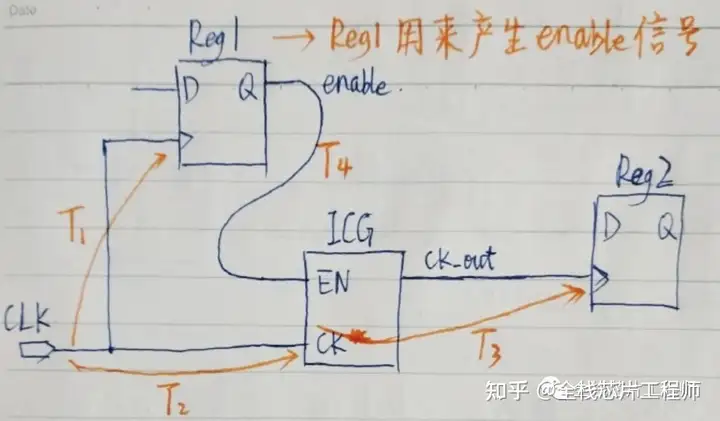

数字IC中后端ICG（Integrated Clock Gating）的Enable信号路径容易发生Setup违例，如下图，由于reg1&reg2在同一skew group下，工具默认会做平这两个sink点，所以T1就约等于T2+T3。但是中间插着ICG cell所以到达ICG CK端的capture lantency T2是一定会<T1。这样一来在检查ICG时序(这里讨论setup）的时候就会出现Setup违例。

Tskew = T2-T1 为负，减小了setup slack，不易满足setup需求。

ICG enable timing violation这个问题是很常见的，通常是pre-CTS还好好的，post-CTS就冒出来了，因为ICG不是clock tree中的sink却是timing path的endpoint, 默认流程中其latency会比sink端的latency小（比ICG enable timing path的startpoint小）。

如下图所示，pre-CTS的时候默认latency1=latency2=latency3=0，但是做完CTS后latency1=latency2+latency3

既然通常clock gate上的setup较难收敛，那么解决办法呢？

• 尽量让ICG 在reg2附近，这样一来T3就~=0 即 T1约等于T2。
• 采用set_clock_gating_check，加大对clock gating时序约束。

对于clock gating cell，synthesis时就会插入，和CTS没太大关系，一般只要确保clock timing check打开的就行。

详解set_clock_gating_style命令

• 把clk lantency1 做短lantency3
  在place阶段，在ICG的CK pin设置一个负的latency，这个负的latency的值可以大概等于CTS之后lantency3的delay大小;这样就可以让tool在给reg1生成时钟树时，会尽力将lantency1 (即reg1的launch path)做短至少lantency3(ICG→reg2的时钟树长度)的大小。Place阶段工具也会考虑时钟树skew引入的时序问题，ICG cell尽可能的靠近reg2并且不要在path上过多插入delay。

  高性能CPU的ICG Latency设置

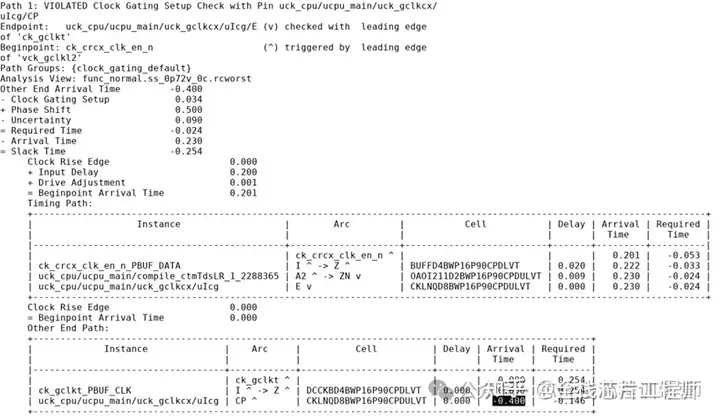

report_timing -path_type full_clock

请问这里SDC为何约束到了ICG的CP端外，还约束了ICG的Q端？假设注释掉Q端的约束，如下图，会有什么问题？

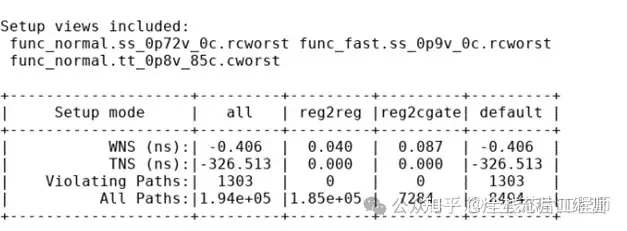

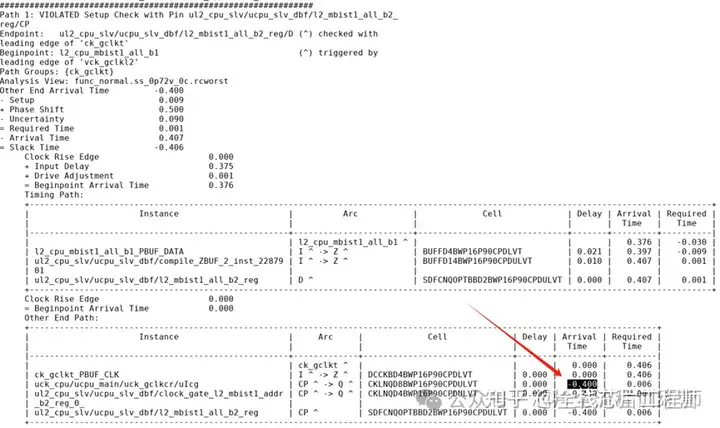

去掉后，timing报告如下，明显setup timing变差了很多。

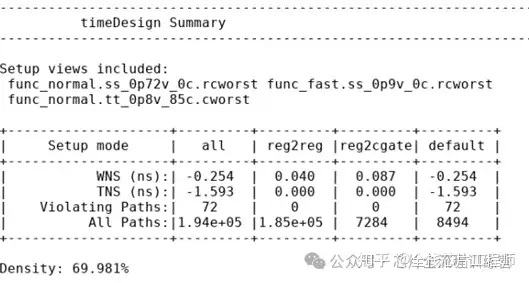

report_timing -path_type full_clock

因此，约束ICG的latency为-400ps，目的是把ICG从reg拉开400ps，如果不约束ICG的Q，那么工具为了minimize skew，会默认ICG后面所有的reg的CLK的latency和ICG是一样的-400ps。此时，时钟还是是理想的。因此需要给ICG的Q端也约束上latency，此处约束为-50ps。不经过这个ICG的CLK pin默认latency为0。
注意，ICG本身容易setup violation，默认icg 和reg 越近越好。

• place 阶段Innovus命令:
  set clock latency -0.500 [get pins ICG/CK]在CTS阶段，在reg1的CK pin上设置一个insertion delay，这就是所谓的floating pin，这个insertion delay的值大概也等于CTS后T3(ICG→reg2的时钟树长度)的大小。Innovus命令:set ccopt property insertion delay 0.500 -pin reg1/CK

注意，查看DC user guide你会发现：

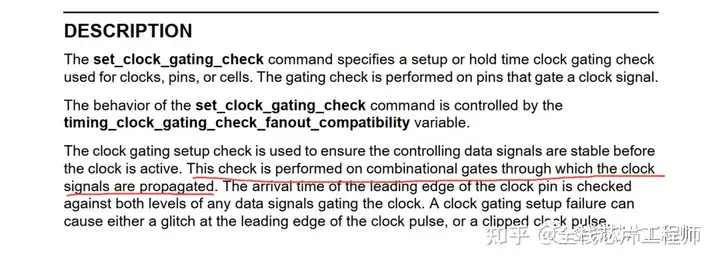

有的同学会认为“set_clock_gating_check只是单纯用于组合逻辑实现的gating，例如直接把时钟和EN 拉到一个与门上，才需要用这个命令，而ICG不是set_clock_gating_check这个命令的范围”。这观点是错误的！

实战一下：set_clock_gating_check约束在ICG cell上

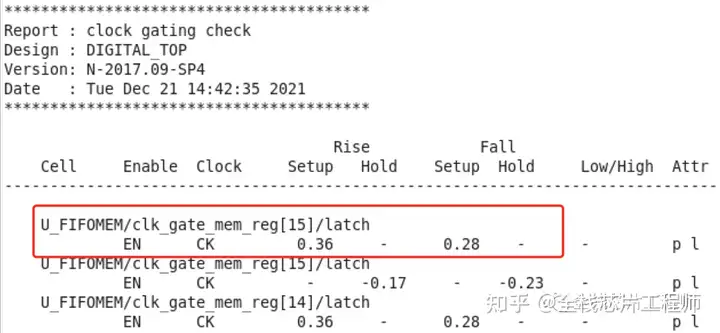

report_clock_gating_check：

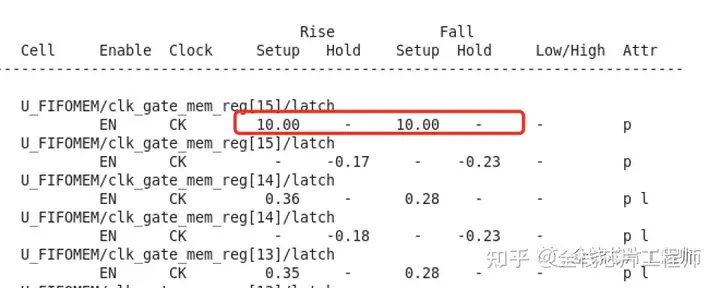

set_clock_gating_check U_FIFOMEM/clk_gate_mem_reg[15]/latch/EN -setup 10

可见，set_clock_gating_check约束在ICG cell上是成功的！

dc_shell> get_cells U_FIFOMEM/clk_gate_mem_reg[15]/latch

总之，gating cell一般出现在clock path的中间，而且往往比较靠近clock source，其latency 较小，在CTS(clock tree synthesis)综合时钟树的时候，ICG不会被看作sink因此并不会作为balance对象。

也就是说：

• 当check gating cell 的timing 时，其sink point 是在gating cell的CK端；
• 当CTS时，sink point是在gating cell后面的register；

而set_clock_gating_check是一种过约，是除了uncertaintly之外额外加在REG2CGATE路径上的约束。以使得ICG尽量摆在离后面寄存器更近一点。

另外，set_clock_gating_check约束通常只会在place阶段设置，在CTS及其以后取消掉。

在Place之前：

set_clock_gating_check

在CTS之后：remove_clock_gating_check

另外，CTS工具会对其做clone、declone操作。

• ICG cell Clone: 同一个ICG单元控制的寄存器较多或者分布不均匀时，就会导致ICG时钟连线过长，可通过clone ICG cell进行优化；
• ICG cell De-Clone: 同一个ICG单元控制的寄存器较少，导致ICG cell数量过多，可通过De-clone ICG cell进行优化；
