流程定义 : 流程图，，ProcessDefinition
流程实例：我们启动的每一个具体的流程，就是一个流程实例，ProcessInstance

流程部署

放在resource/processes 下面的流程图会被自动部署
跟流程部署相关的三个表：

ACT_RE_PROCDEF : 流程定义
ACT_RE_DEPLOYMENT : 流程部署

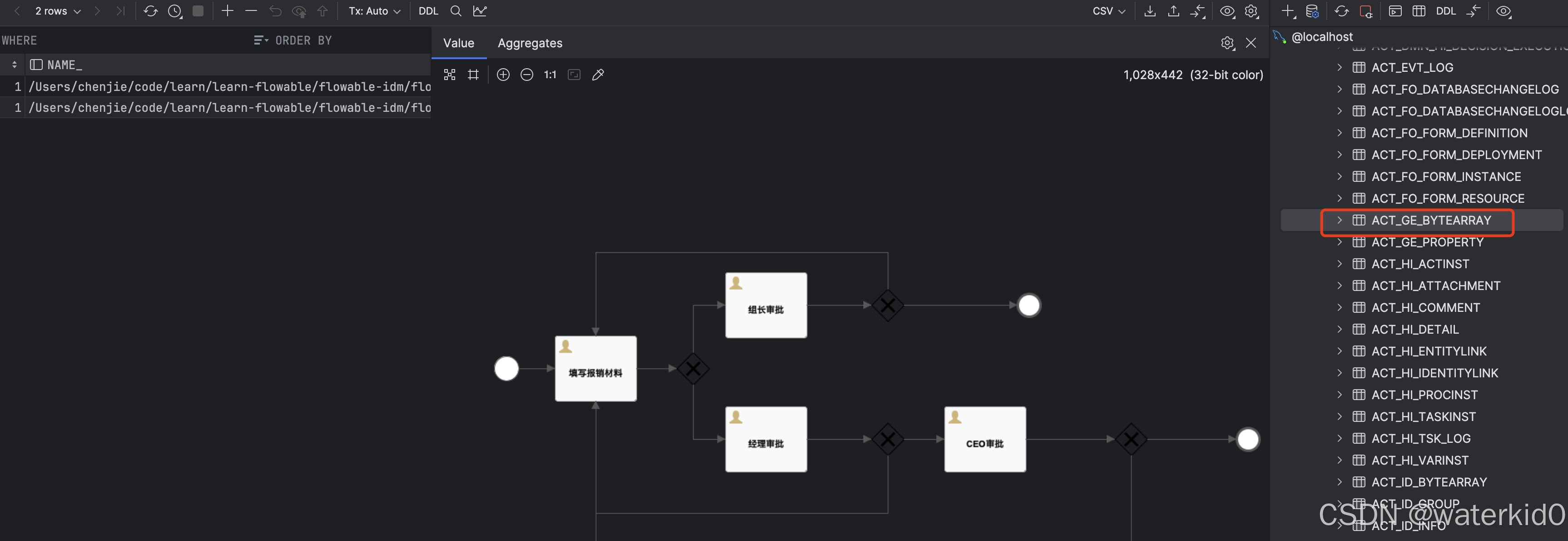

ACT_GE_BYTEARRAY : 部署完了，会在这个表里面存，流程定义的xml和图片，会存ACT_RE_DEPLOYMENT的id

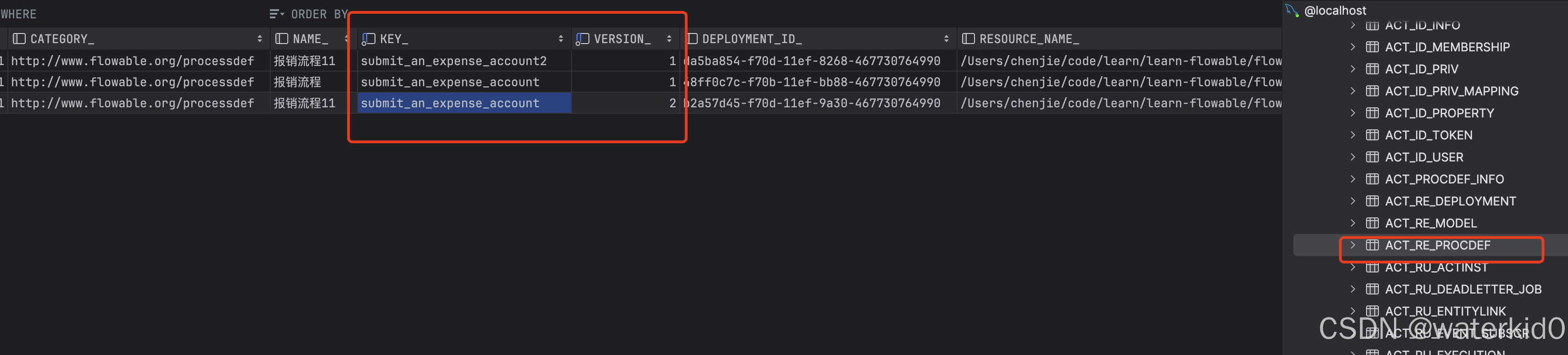

更新流程信息，如果流程的id没变，，version会+1，，，如果流程的id变了，会新开
在这里插入图片描述
流程图中的targetNamespace 表示流程的分类：

流程定义api

跟流程实例流程部署的表,就是RE_开头的表ACT_RE_DEPLOYMENT
ACT_RE_MODEL
ACT_RE_PROCDEF

都是通过RepositoryService操作

流程默认是会自动注入的，，如果需要手动注入，需要配置：

# true: 表示去检查，，false：表示不检查，表示不会自动部署流程
flowable.check-process-definitions=false
flowable.process-definition-location-prefix=classpath:/processes/
# 指定流程定义xml文件后缀，，默认的后缀 是 **.bpmn20.xml,**.bpmn
flowable.process-definition-location-suffixes=**.bpmn20.xml,**.bpmn

@RestController
public class ProcessDeployController {

    @Autowired
    RepositoryService repositoryService;

    @PostMapping("/deploy")
    public RespBean deployProcess(MultipartFile file) throws IOException {
        Deployment deploy = repositoryService
                // 开始部署构建
                .createDeployment()
                .name("测试工作流")
                // 部署表的分类
                .category("流程分类")
                .key("部署的key")
                // 设置文件的输入流，， 通过这个输入流自动读取xml文件
                .addInputStream(file.getOriginalFilename(), file.getInputStream())
                // 完成部署
                .deploy();

        return RespBean.ok("部署成功",deploy.getId());
    }

}

查询流程信息：

// 查询流程定义
List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().latestVersion().list();


 repositoryService.createProcessDefinitionQuery().processDefinitionKey("submit_an_expense_account")
                .orderByProcessDefinitionVersion().desc().list();

// 使用sql查找
 List<ProcessDefinition> list1 = repositoryService.createNativeProcessDefinitionQuery()
                .sql("SELECT * FROM act_re_procdef WHERE key_ = #{key} order by version_ desc")
                .parameter("key", "submit_an_expense_account")
                .list();

// 查询部署表
repositoryService.createDeploymentQuery().deploymentCategory("流程分类").list();


// 删除部署，，删除之后ACT_GE_BYTEARRAY ，，和流程定义表，和部署表，都会被清空
   List<Deployment> list = repositoryService.createDeploymentQuery().list();
        for (Deployment deployment : list) {
            repositoryService.deleteDeployment(deployment.getId());
        }

流程实例api

流程实例： ProcessInstance ：根据流程定义启动一个流程，，这个启动后的流程就是流程实例
执行实例: Execution : 是流程实例在运行时的具体执行路径,除开开始和结束节点
- 在顺序流程中，流程实例和执行实例通常一一对应
- 在并行网关或者子流程中，一个流程实例可能对应多个执行实例

ACT_RU_TASK: 当前所有待处理的用户任务(user task)

ID_ 任务唯一标识
NAME_ 任务名称（如“提交审批”、“经理审核”）
ASSIGNEE_ 任务处理人（用户ID）
PROC_INST_ID_ 关联的流程实例ID
EXECUTION_ID_ 关联的执行实例ID
TASK_DEF_KEY_ 任务定义Key（BPMN中定义的id，如userTask_approve）
CREATE_TIME_ 任务创建时间
DUE_DATE_ 任务截止时间

ACT_RU_EXECUTION: 存储当前所有活跃的执行实例(Execution),表示流程实例的运行路径（如主流程，子流程，并行分支等）：

ID_ 执行实例唯一标识
PROC_INST_ID_ 关联的流程实例ID
PARENT_ID_ 父执行实例ID（用于子流程或并行分支）
ACT_ID_ 当前活动节点ID（BPMN中的节点id）
IS_ACTIVE_ 是否活跃（1=活跃，0=非活跃）
IS_SCOPE_ 是否作用域（用于区分主流程和子流程）

ACT_RU_ACTINST : 流程活动的执行情况，，存储所有正在运行或已完成的节点活动实例：

ID_ 活动实例唯一标识
PROC_INST_ID_ 关联的流程实例ID
EXECUTION_ID_ 关联的执行实例ID
ACT_ID_ 节点ID（BPMN中的节点id）
ACT_NAME_ 节点名称（如“提交申请”、“审批通过”）
ACT_TYPE_ 节点类型（如userTask、exclusiveGateway、startEvent）
START_TIME_ 节点进入时间
END_TIME_ 节点退出时间（未完成时为null）

//发起一个流程：
   // 设置流程发起人
        Authentication.setAuthenticatedUserId("ww");

        String processDefinitionKey = "leave";
        // 流程实例
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey);
        System.out.println(processInstance.getId()+processInstance.getName());



// 查看这个人有哪些任务
     List<Task> list = taskService.createTaskQuery().taskAssignee("ww").list();
        for (Task task : list) {
            System.out.println(task.getId()+task.getName());
            // 完成任务
            taskService.complete(task.getId());
        }


// 查看当前正在运行的流程实例
 // 流程实例只会有一个，，，
        // 流程执行结束会为null
        ProcessInstance pi = runtimeService.createProcessInstanceQuery().processInstanceId("xxx").singleResult();


    /**
         * 查看活动节点，，本质上查看 act_ru_execution
         * 查看当前流程执行到哪一步了
         */
        // 查询执行实例
        List<Execution> executions = runtimeService.createExecutionQuery().list();
        for (Execution execution : executions) {
            List<String> activeActivityIds = runtimeService.getActiveActivityIds(execution.getId());
            for (String activeActivityId : activeActivityIds) {
                System.out.println("activeActivityId = " + activeActivityId);
            }
        }


// 删除流程实例
 runtimeService.deleteProcessInstance("id","reason");

  // 挂起的流程定义，，，是无法开启流程实例
        List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().list();
        for (ProcessDefinition processDefinition : list) {
            // 挂起
            repositoryService.suspendProcessDefinitionById(processDefinition.getId());
            // 激活
            repositoryService.activateProcessDefinitionById(processDefinition.getId());
        }


// 挂起的流程实例
      // 对于一个挂起的流程实例，我们是无法执行相应的 task
        // 流程实例的挂起，最终也会挂起流程定义
        /**
         * param01: 流程定义的id
         * param02: 是否挂起这个流程定义所对应的流程实例
         * parmas03: 挂起的时间 ，， null表示立即挂起，，也可以给一个具体的时间，表示到期之后才会挂起
         */
        repositoryService.suspendProcessDefinitionById("definition id",true,null);

        // 激活流程实例
        repositoryService.activateProcessDefinitionById("definition id",true,null);
    }
