5. SM_PLCopen.lib库

5.1 概述

"SM_PLCopen.lib"库提供的模块遵循PLCopen规范：《运动控制功能块 1.0 版》。

本说明基于该规范编写，并补充了 PLCopen 规范中未涵盖的功能特性。

严格遵循IEC61131-3标准编程的功能块可分为以下三类：

单驱动器通用操作、控制与参数化模块
用于对单个驱动器进行基础操作和配置（详见第5.3章说明）
单驱动器独立运动控制模块
支持以多种方式自主控制单轴运动（详见第5.3章说明）
主从驱动器的协同运动控制模块
实现电子凸轮、电子齿轮和相位同步功能（详见第5.4章说明）

附加模块参见第5.5章。
此外，该库为所有重要模块提供可视化模板。这些模板可与对应模块的实例绑定，实时显示其输入/输出状态，在应用程序编程和测试阶段具有重要辅助作用。

前置条件：本库基于"Drive_Basic.lib"库构建。该库提供了AXIS_REF 结构体，供本库模块调用访问。

5.2 PLCopen规范《运动控制功能块 1.0 版》

建议在阅读本说明的同时，参考PLCopen规范《运动控制功能块 1.0 版》。其核心要点简要归纳如下：

模块激活两种方式：

使能输入（Enable-Input）
若模块具备使能输入（例如MC_ReadParameter），则其仅在使能信号为TRUE期间持续激活。
执行输入（Execute-Input）
模块通过执行输入端的上升沿（从FALSE到TRUE的跳变）激活，并且在满足以下任一条件之前不会再次激活：其运动已终止、其他模块已取得该轴（AXIS_REF）的控制权，或执行输入端收到新的上升沿信号以重新启动运动。请注意，所有输入变量仅在上升沿时被读取。

模块通过Done输出或其他逻辑输出来指示以下两种状态：输出数据的有效性（例如MC_ReadStatus）或运动过程的终止（例如 MC_MoveAbsolute）。

若运动生成模块被其他模块中断，将通过设置其CommandAborted输出来指示该中断状态。

由Execute启动的模块在设置其完成输出（Done-Output）后，只要执行输入保持置位（TRUE），其输出将保持不变。通过下降沿（信号从TRUE变为FALSE）这些输出将被清除。如果在运动终止之前检测到下降沿，输出将仅保持一个周期，并在随后的周期中被删除。

所有生成运动的模块均要求对应轴已使能控制器且制动器已释放，否则将触发错误报告。

5.3 单轴运动控制模块

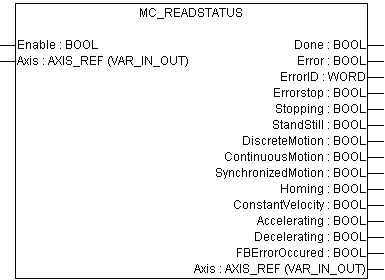

5.3.1 MC_ReadStatus

此功能块属于SM_PLCopen.lib库，用于提供轴的特定状态信息。

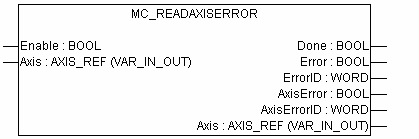

5.3.2 MC_ReadAxisError

此功能块属于SM_PLCopen.lib库，用于提供驱动器的常规错误信息。

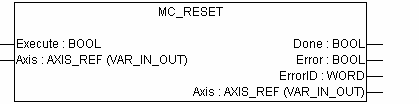

5.3.3 MC_Reset

此功能块属于SM_PLCopen.lib库，用于将轴状态（SMC_AXIS_STATE）从error_stop复位至standstill。

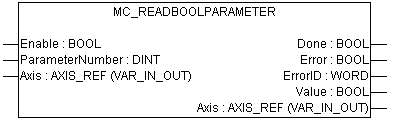

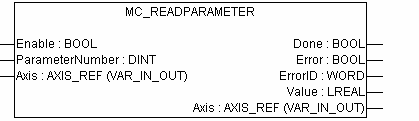

5.3.4 MC_ReadParameter,MC_ReadBoolParameter

这些功能块属于SM_PLCopen.lib库，可用于读取驱动器结构中的部分标准参数。这些参数的编号部分由PLCopen规范定义，部分由3S的驱动器接口定义。

模块也可用于从驱动器中读取制造商特定的数据。与特定驱动器库（XXXDrive.lib）配套的文档将详细说明驱动器专用参数编号的编码规则。

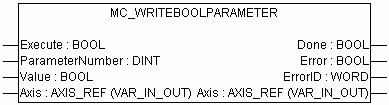

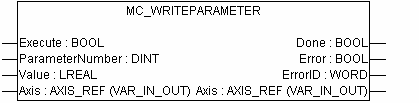

5.3.5 MC_WriteParameter,MC_WriteBoolParameter

这些功能块属于SM_PLCopen.lib库，可用于设置驱动器结构中的部分标准参数。这些参数的编号部分由PLCopen规范定义，部分由3S的驱动器接口定义。

模块也可用于向驱动器发送制造商特定的数据：此时必须传入带负号（-）的驱动器专用参数编号。与特定驱动器库（XXXDrive.lib）配套的文档将详细说明驱动器专用参数编号的编码规则。

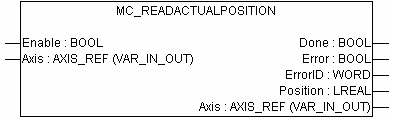

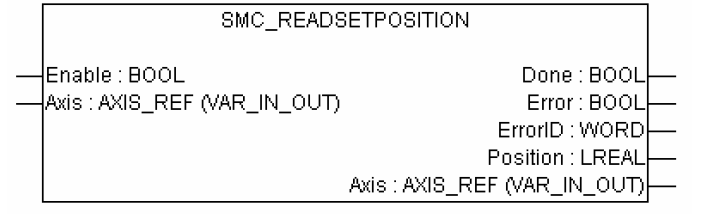

5.3.6 MC_ReadActualPosition

此功能块属于SM_PLCopen.lib库，用于提供驱动器的当前位置数据。

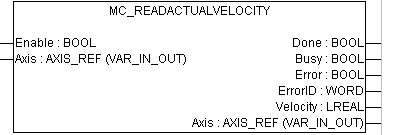

5.3.7 MC_ReadActualVelocity

此功能块属于SM_PLCopen.lib库，用于提供驱动器的当前速度数据

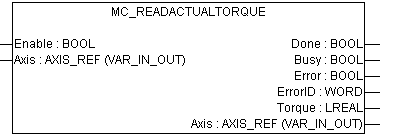

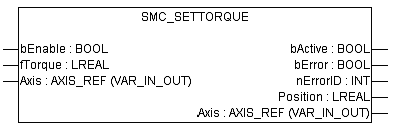

5.3.8 MC_ReadActualTorque

此功能块属于SM_PLCopen.lib库，用于提供驱动器的当前扭矩/功率数据。

5.3.9 MC_Power

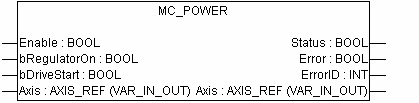

此功能块属于SM_PLCopen.lib库，用于控制驱动器的电源启停开关及制动器状态。若驱动器未通过此方式上电、控制器未解除阻塞或制动器未释放，则无法进行任何运动控制操作。

功能块输入参数
Enable : BOOL（默认值：FALSE）
当该变量为TRUE时，该功能块使能。
bRegulatorOn : BOOL（默认值：FALSE）
启用/禁用调节器控制。
bDriveStart : BOOL（默认值：FALSE）
施加/释放驱动器内部制动。

功能块输入输出参数
Axis : AXIS_REF
此处传递的结构体包含由驱动器接口（Drive_Basic.lib）定义的轴数据。

功能块输出参数
Status : BOOL（默认值：FALSE）
指示驱动器当前是否处于调节状态（TRUE：正在调节；FALSE：未调节）。
Error : BOOL（默认值：FALSE）
为TRUE时表示功能块运行中发生错误。
ErrorID : INT
错误代码ID。

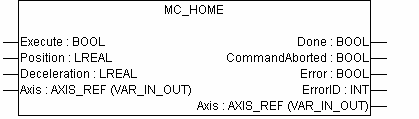

5.3.10 MC_Home

此功能块属于SM_PLCopen.lib库，用于启动驱动器制造商特定的参考点定位运动。该运动仅由驱动器接口发起，当驱动器反馈定位完成时，输出信号'Done'将置为TRUE。

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿将启动驱动器的运动。
Position : REAL
检测到参考信号时驱动器的绝对位置

功能块输出参数
Done : BOOL（默认值：FALSE）
为TRUE时表示参考点定位运动已完成且驱动器处于静止状态。
CommandAborted : BOOL（默认值：FALSE）
若运动被其他指令中断，该变量将变为TRUE。
Error : BOOL（默认值：FALSE）
功能块运行过程中发生错误时，该变量将变为 TRUE。
ErrorID : INT
错误代码ID。

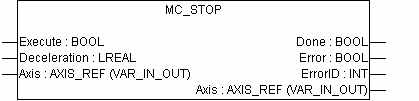

5.3.11 MC_Stop

此功能块隶属于 SM_PLCopen.lib库，用于将轴减速至零速。只要输入"Execute"为TRUE且轴尚未完全停止，该过程将不可中断且轴控制权将被锁定。

功能块输入/输出参数
Axis : AXIS_REF
该变量传递由驱动器接口（Drive_Basic.lib）填充的轴数据结构体。

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿将激活模块，即启动减速过程。
Deceleration : REAL
减速度值（电机能量递减速率），单位：[u/s²]。

功能块输出参数
Done : BOOL（默认值：FALSE）
当轴到达指令位置（即完全停止）时，该变量变为 TRUE。
Error : BOOL（默认值：FALSE）
功能块运行中发生错误时，该变量变为 TRUE。
ErrorID : INT
错误代码ID。

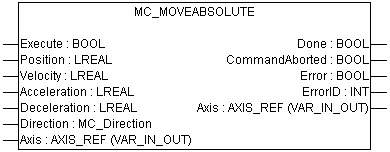

5.3.12 MC_MoveAbsolute

此功能块属于SM_PLCopen.lib库，用于根据预设的速度、减速度和加速度值将轴移动到绝对位置。对于直线轴，方向值将被忽略；对于旋转轴，该值将决定旋转方向。

功能块输入输出参数
Axis : AXIS_REF
该变量传递由驱动器接口（Drive_Basic.lib）定义的轴数据结构体。

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿将触发运动启动。
Position : REAL
运动的目标位置（技术单位 [u]）
Velocity : REAL
目标速度值（无需强制达到）[u/s]
Acceleration : REAL
期望加速度（电机能量递增速率）[u/s²]
Deceleration : REAL
期望减速度（电机能量递减速率）[u/s²]
nDirection : MC_Direction（默认值：shortest）
指定期望运动方向（仅对旋转轴/模数轴有效，参见Drive_Basic.lib）。允许值：current（当前方向）、positive（正向）、negative（负向）、shortest（从当前位置出发的最短路径）、fastest（能最快完成运动的方向）。

功能块输出参数
Done : BOOL（默认值：FALSE）
一旦到达指令位置（即驱动器已停止），该变量变为TRUE。
CommandAborted : BOOL（默认值：FALSE）
一旦指令运动被同一轴上除MoveSuperImposed外的任何运动功能块中断，该变量变为TRUE。
Error : BOOL（默认值：FALSE）
当功能块中发生错误时，该变量变为TRUE。
ErrorID : INT
错误ID。

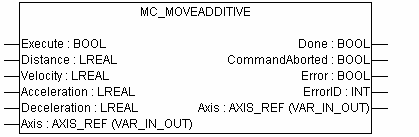

5.3.13 MC_MoveAdditive

此功能块属于SM_PLCopen.lib库，根据轴的当前状态提供两种工作模式：

离散运动模式（discrete_motion）
当前轴上有其他运动功能块正在执行时，Distance值将被叠加到该模块的目标位置上，运动将转向新的目标位置继续执行。
连续运动/静止模式（continuous_motion or standstill）
当轴处于连续运动状态或静止状态时，将以当前位置为基准，按照给定参数完成Distance值的相对位移。

功能块输入输出参数
Axis : AXIS_REF

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿触发运动启动。
Distance ：REAL
运动相对距离（技术单位：[u]）。
Velocity : REAL
与当前运动的最大允许速度差值（无需强制达到）[u/s]。
Acceleration : REAL
期望加速度（电机能量递增速率）[u/s²]。
Deceleration : REAL

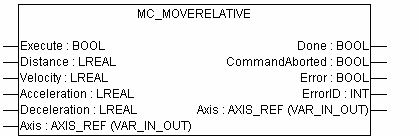

5.3.14 MC_MoveRelative

该功能块属于SM_PLCopen.lib库，用于控制轴按预设的速度、加速度和减速度移动指定的相对距离。距离值可为正（正向移动）或负（反向移动）。

功能块输入输出参数
Axis : AXIS_REF

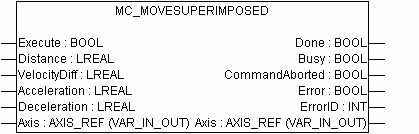

5.3.15 MC_MoveSuperImposed

此功能块属于SM_PLCopen.lib库，其作用是在当前激活的运动基础上，叠加一段指定距离的附加运动。速度、加速度和减速度的设定值均为相对值，即独立于底层基础运动。原始激活模块不会被MC_MoveSuperImposed中断。若原始激活模块被其他模块中断，而MC_MoveSuperImposed仍在运行，则MC_MoveSuperImposed会继续执行已启动的叠加运动，并与新模块的运动叠加。

基础激活模块不会被MC_MoveSuperImposed中断。若基础激活模块在MC_MoveSuperImposed运行时被其他模块中断，则MC_MoveSuperImposed的运动将被中止。

请注意：必须在生成基础运动的模块之后调用 MC_MoveSuperImposed！

功能块输入输出参数
Axis : AXIS_REF
传递由驱动器接口（Drive_Basic.lib）定义的轴数据结构体。

功能块输入参数
Execute : BOOL（默认值：FALSE）
Distance ：REAL
运动相对距离（技术单位：[u]）。
Velocity : REAL
与当前运动的最大允许速度差值（无需强制达到）[u/s]。
Acceleration : REAL
期望加速度（电机能量递增速率）[u/s²]。
Deceleration : REAL

功能块输出参数
Done : BOOL（默认值：FALSE）
一旦到达指令位置（即驱动器已停止），该变量变为TRUE。
Busy : BOOL（默认值：FALSE）
该变量在叠加运动执行期间保持为RUE，运动完成后自动复位为FALSE。
CommandAborted : BOOL（默认值：FALSE）
一旦指令运动被同一轴上除MoveSuperImposed外的任何运动功能块中断，该变量变为TRUE。
Error : BOOL（默认值：FALSE）
当功能块中发生错误时，该变量变为TRUE。
ErrorID : INT
错误ID。

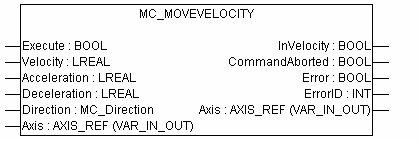

5.3.16 MC_MoveVelocity

该功能块属于SM_PLCopen.lib库，用于控制轴以预设速度（通过AXIS_REF结构体定义进行连续运动。为实现目标速度，MC_MoveVelocity功能块将调用预设的加速度和减速度值。目标速度始终为正值，运动方向由输入变量 nDirection 定义。

功能块输入输出参数
Axis : AXIS_REF
传递由驱动器接口（Drive_Basic.lib）定义的轴数据结构体。

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿触发运动启动。
Velocity : REAL
与当前运动的最大允许速度差值（无需强制达到）[u/s]。
Acceleration : REAL
期望加速度（电机能量递增速率）[u/s²]。
Deceleration : REAL
期望减速度（电机能量递减速率）[u/s²]。
Direction : MC_Direction（默认值：shortest）
指定运动方向（仅对旋转轴/模数轴有效，参见Drive_Basic.lib）。可选值：

current：保持当前转向
positive：正向旋转
negative：负向旋转

功能块输出参数
InVelocity : BOOL（默认值：FALSE）
当设定速度达到时，该变量变为TRUE。
CommandAborted : BOOL（默认值：FALSE）
若运动被同一轴上的其他运动功能块（MoveSuperImposed 除外）中断，该变量变为 TRUE。
Error : BOOL（默认值：FALSE）
功能块运行中发生错误时，该变量变为TRUE。
ErrorID : INT
错误代码ID。

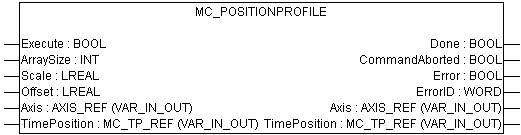

5.3.17 MC_PositionProfile

此功能块属于 SM_PLCopen.lib库，用于沿预定义位置轮廓运动。需预先定义并填充MC_TP_REF结构体变量以实现该功能。

MC_TP_REF结构体包含以下变量：

变量	类型	初始值	描述
Number_of_pairs	INT	0	轨迹位置点数量
IsAbsolute	BOOL	TRUE	绝对位置还是相对位置
MC_TP Array	ARRAY[1..100] OF MC_TP		位置点

MC_TP包括以下变量

变量	类型	初始值	描述
delta_time	TIME	t#0s	相邻位置点间的时间周期
position	REAL	0

该模块通过给定的位置点生成路径，形成由三次多项式构成的双连续可微曲线。

需注意：轴在到达预定义轮廓终点时，通常具有非零的速度和加速度。可通过在MC_PositionProfile模块完成工作后，调用MC_MoveAbsolute或SMC_Stop模块进完全停止或精确定位。

功能块输入输出参数
Axis : AXIS_REF
传递由驱动器接口（Drive_Basic.lib）定义的轴数据结构体。

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿触发运动启动。
ArraySize : INT
位置点数组的长度（范围：1..100）。
Scale : REAL（默认值：1）
轮廓的全局缩放因子。
Offset : REAL
轮廓的全局偏移量 [u]。
TimePosition : MC_TP_REF
时间与位置值信息（参见上文定义）。

功能块输出参数
Done : BOOL（默认值：FALSE）
当指令位置到达时，该变量变为TRUE。
CommandAborted : BOOL（默认值：FALSE）
若运动被同一轴上的其他运动功能块（MoveSuperImposed 除外）中断，该变量变为TRUE。
Error : BOOL（默认值：FALSE）
功能块运行中发生错误时，该变量变为TRUE。
ErrorID : INT
错误代码ID。

5.3.18 MC_VelocityProfile

此功能块属于SM_PLCopen.lib库，是MC_PositionProfile模块的类比实现。不同之处在于：通过MC_TV_REF结构体类型的输入变量，各位置点需通过其速度值来定义。

MC_TV_REF结构体包含以下变量：

变量	类型	初始值	描述
Number_of_pairs	INT	0	轨迹位置点数量
IsAbsolute	BOOL	TRUE	绝对位置还是相对位置
MC_TV Array	ARRAY[1..100] OF MC_TV		位置点

MC_TV包括以下变量

变量	类型	初始值	描述
delta_time	TIME	t#0s	相邻位置点间的时间周期
velocity	REAL	0

该模块通过给定的位置点生成路径，形成由直线段组成的连续曲线。

轴位置则由轮廓的起始位置和速度积分共同决定。

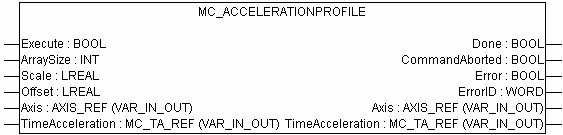

5.3.19 MC_AccelerationProfile

此功能块属于SM_PLCopen.lib库，是MC_PositionProfile模块的类比实现。不同之处在于：通过MC_TA_REF结构体类型的输入变量，各位置点需通过其加速度值来定义。

MC_TA_REF结构体包含以下变量：

变量	类型	初始值	描述
Number_of_pairs	INT	0	轨迹位置点数量
IsAbsolute	BOOL	TRUE	绝对位置还是相对位置
MC_TA Arra	ARRAY[1..100] OF MC_TA		位置点

MC_TA包括以下变量

变量	类型	初始值	描述
delta_time	TIME	t#0s	相邻位置点间的时间周期
acceleration	REAL	0

该模块通过给定的位置点生成路径，形成由直线段组成的连续曲线。

曲线速度由轮廓起始速度和加速度积分共同决定，轴位置则由起始位置和速度积分计算得出。

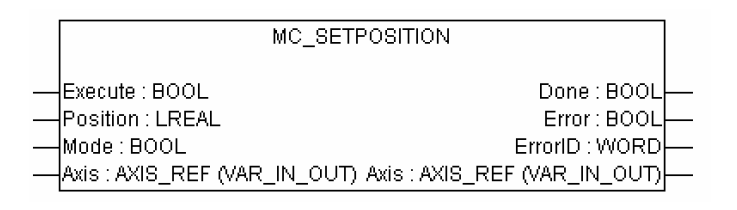

5.3.20 MC_SetPosition

该模块对轴的零点进行偏移设置，具体规则如下：

绝对模式（Mode = FALSE；默认）：
输入Position设定的值将直接作为新的实际设定位置。
相对模式（Mode = TRUE）：
当前实际设定位置将按Position值的大小进行偏移。

该模块基本上可随时调用。但需注意：在路径控制运动中，若目标位置直接传递给模块（例如通过SMC_ControlAxisByPos功能块），可能导致目标位置跳变。

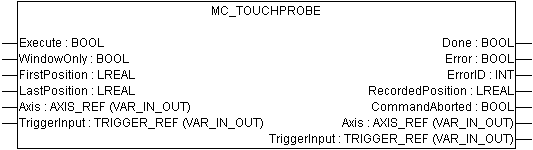

5.3.21 MC_TouchProbe

此功能块属于SM_PLCopen.lib库，可通过高速输入精确检测驱动器位置。由于该功能通常需要比普通PLC更快的处理速度，多数情况下会通过以下两种方式实现：要么由驱动器直接承担此功能，要么通过中断等机制独立于PLC周期执行。

输入参数TriggerInput类型为TRIGGER_REF，用于详细描述触发输入的特性：

变量	类型	初始值	描述
bFastLatching	BOOL	TRUE	快速锁存（通过驱动器接口实现）（TRUE）或基于PLC周期的锁存（FALSE）
iTriggerNumber	INT	-1	仅当bFastLatching=TRUE时有效：触发器ID（具体取值范围取决于驱动器接口类型）。
bInput	BOOL	FALSE	仅当bFastLatching=TRUE 时有效：输入信号（TRUE触发锁存）。
bActive	BOOL	FALSE	内部变量

窗口功能（通过WindowOnly、FirstPosition、LastPosition参数激活和定义）需要驱动器接口支持，否则将返回错误。

该模块独立于轴状态运行，其激活状态将持续到位置锁存完成或被MC_AbortTrigger强制中止为止。

5.3.22 MC_AbortTrigger

此功能块属于SM_PLCopen.lib库，用于中止当前正在触发器输入（trigger input）上进行的锁存操作。

5.4 同步运动控制模块

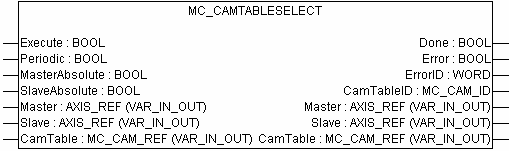

5.4.1 MC_CamTableSelect

使用该模块（由 SM_PLCopen.lib库提供），您可以选择凸轮曲线、设定该凸轮的主从轴关系并进行预设置。输出参数 CamTableID 将传递给凸轮模块 MC_CamIn 使用。

主轴可以是虚拟轴（无需物理实体）。若变量bRegulatorOn为TRUE，将使用主轴的目标值，否则使用实际值。

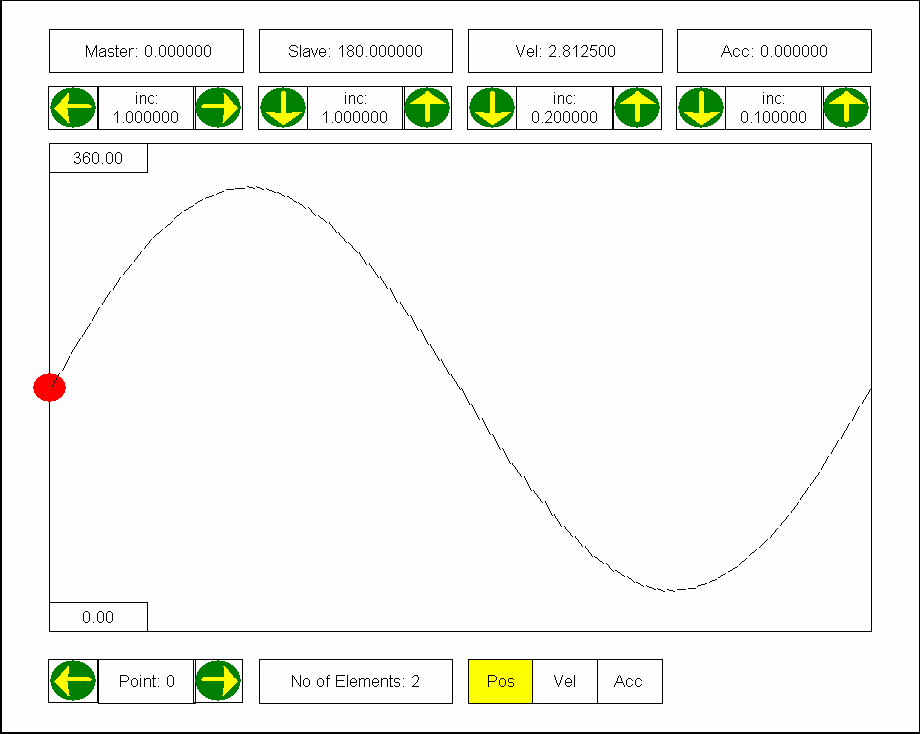

定义运动的凸轮曲线可通过两种方式创建：手动编程（使用MC_CAM_REF类型的结构体对象）或使用集成在CoDeSys编程系统中的凸轮编辑器（参见文档《SoftMotion CAM-Editor》）。

若变量Periodic为TRUE，凸轮在完成一个周期后将自动重启运行，否则仅执行单次运行。

变量MasterAbsolute和SlaveAbsolute用于定义凸轮映射的参考基准：TRUE表示采用绝对坐标，FALSE表示采用增量坐标。

功能块输入输出参数
Master : AXIS_REF
主轴
Slave: AXIS_REF
从轴
CamTable:MC_CAM_REF
凸轮曲线描述

功能块输入参数
Execute : BOOL（默认值：FALSE）
该变量的上升沿触发模块切换至新凸轮曲线。
Periodic : BOOL（默认值：TRUE）
周期性/非周期性凸轮控制
MasterAbsolute : BOOL（默认值：TRUE）
主轴位置参考基准，TRUE：凸轮映射参考主轴的绝对位置，FALSE：凸轮映射参考主轴的相对位置（以 MC_CamIn.Execute上升沿时刻的主轴位置为基准）
SlaveAbsolute : BOOL（默认值：TRUE）
从轴位置参考基准

功能块输出参数
Done : BOOL（默认值：FALSE）
值为 TRUE 时表示已完成预设距离的运动。
Error : BOOL（默认值：FALSE）
值为 TRUE 时表示功能块中发生错误。
ErrorID : SMC_Error (INT)
错误代码编号。
CAMTableID : MC_CAM_ID
描述凸轮曲线的输出标识，作为MC_CamIn功能块中同名输入参数的传递值。

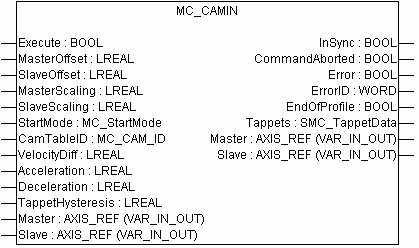

5.4.2 MC_CamIn

使用该模块（由SM_PLCopen.lib库提供），可实现通过MC_CAMTABLESELECT选择的凸轮曲线。除偏移量和缩放比例外，还可定义启动模式。需注意，以下模式暂未实现：ramp_in、ramp_in_pos和ramp_in_neg（这些模式用于在启动时从轴实际值与凸轮目标值存在偏差的情况下，实现从轴目标值向凸轮目标值的连续逼近）。

该模块提供一项附加功能：可检测挺杆（tappets）并通过输出Tappets将挺杆信息传递至一个或多个MC_GetTappetValue功能块（参见SMC_GetTappetValue）。需注意，CamIn模块每个周期最多只能注册三个挺杆，而SMC_CAMRegister模块无此限制。

功能块输入输出参数
Master : AXIS_REF
主轴
Slave: AXIS_REF
从轴

功能块输入参数
Execute : BOOL（默认值：FALSE）
上升沿触发模块启动运动
MasterOffset : LREAL（默认值：0）
主轴附加位置偏移量
SlaveOffset : LREAL（默认值：0）
从轴附加位置偏移量
StartMode : MC_StartMode（默认值：absolute）

absolute：绝对位置启动
relative：相对位置启动
ramp_in：缓入启动
ramp_in_pos：正向缓入启动
ramp_in_neg：负向缓入启动

CamTableID : MC_CAM_ID
来自MC_CamTableSelect模块的输出参数，用于传递凸轮曲线标识
Velocity, Acceleration, Deceleration: LREAL（默认值：0）
缓入模式专用的速度、加速度、减速度参数
TappetHysteresis: LREAL（默认值：0）
挺杆检测滞环宽度

功能块输出参数
InSync : BOOL（默认值：FALSE）
TRUE表示轴已同步至凸轮曲线
CommandAborted : BOOL（默认值：FALSE）
TRUE表示运动被同一轴的其他功能块中断（MoveSuperImposed除外）
Error : BOOL（默认值：FALSE）
TRUE表示功能块运行中发生错误
ErrorID : SMC_Error (INT)
错误代码ID
EndOfProfile : BOOL
凸轮周期结束脉冲信号（周期性凸轮运行时周期性触发）
Tappets : SMC_TappetData
挺杆数据输出，需通过SMC_GetTappetValue模块进行解析处理

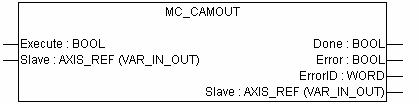

5.4.3 MC_CamOut

使用该模块（由SM_PLCopen.lib库提供），可使从轴与主轴脱离同步关系。从轴将以当前速度继续保持运行。

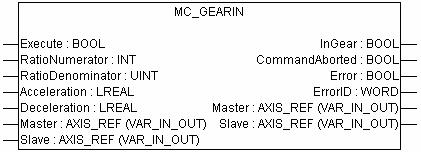

5.4.4 MC_GearIn

使用该模块（由SM_PLCopen.lib库提供），可将从轴与主轴进行耦合。从轴速度将成为主轴速度的f倍，系数 f 由输入参数RatioNumerator与RatioDenominator的商值决定。

该模块将根据设定的Acceleration和Deceleration值对从轴进行加速或减速，直至其速度达到目标速比。一旦达到目标速比，从轴速度将由主轴速度直接派生。

若主轴的bRegulatorOn变量（AXIS_REF结构体，定义于Drive_Basic.lib）为TRUE，则使用主轴的目标速度值进行计算，否则使用主轴的实际速度值。

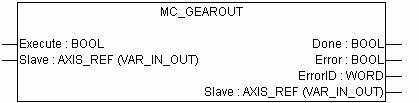

5.4.5 MC_GearOut

使用该模块（由 SM_PLCopen.lib库提供），可使从轴与主轴脱离耦合关系。从轴将以当前速度继续保持运行。

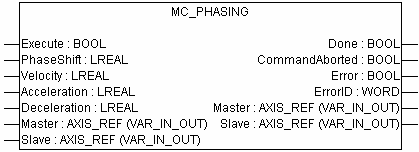

5.4.6 MC_Phasing

使用该模块（由SM_PLCopen.lib库提供），可实现主轴与从轴之间的恒定距离保持。在此模式下，主从轴具有完全相同的速度和加速度。实现方式为：从轴通过加速或减速达到与主轴相同的速度，当达到同步状态后，将在主轴上执行附加运动（类似于MC_MoveSuperImposed功能），从而实现所需的相位偏移。

5.5 附加功能模块

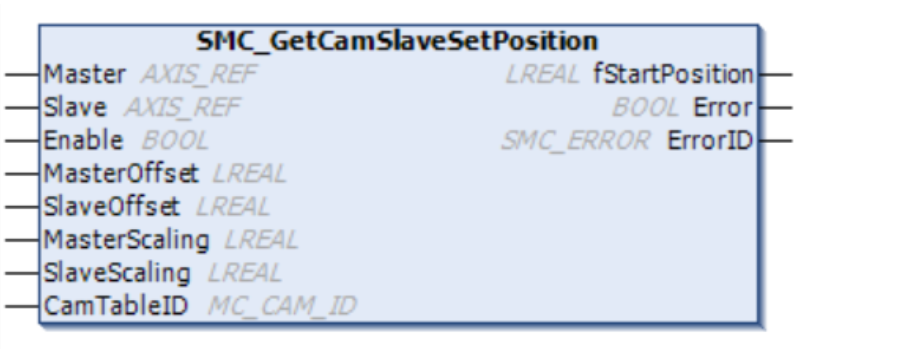

5.5.1 SMC_GetCamSlaveSetPosition

该模块用于计算从轴（Slave）的当前目标位置（假设该从轴通过凸轮曲线与主轴（Master）的运动耦合）。在此过程中，两个轴均不会实际移动或受影响。

该模块适用于以下场景：在从轴与凸轮正式连接前，需要将其移动到通过此计算得到的目标位置。

由于模块在每个周期内即可完成对应值的计算，因此无需设计"Done"完成信号输出。

功能块输入输出参数
CamTableID : MC_CAM_ID
凸轮曲线标识，由MC_CamTableSelect模块输出提供
Master : AXIS_REF
主轴，作为凸轮运动的基准轴
Slave : AXIS_REF
从轴，用于计算凸轮目标位置的轴

功能块输入参数
Enable : BOOL
模块使能信号,TRUE：激活位置计算功能;FALSE：模块暂停计算
其他未列出的输入参数与MC_CamIn模块相同

功能块输出参数
fStartPosition : LREAL
从轴目标位置计算结果（单位：[u]）
Error : BOOL（默认值：FALSE）
模块运行中发生错误
ErrorID : SMC_Error (INT)
错误代码ID，用于诊断具体故障

5.5.2 SMC_CAMEditor,SMC_CAMVisu

使用这些模块可以创建在线凸轮编辑器。SMC_CAMEdito 必须在SoftMotion任务中调用，而SMC_CAMVisu 应在优先级较低的慢速任务中调用。

这两个模块应连接到对应的可视化模板（SMC_CAMEditor），该模板可显示给定的凸轮曲线，并允许用户在运行时修改该凸轮曲线。

红色圆圈标记的是当前凸轮点。可通过左下角的箭头按钮进行修改。右下角的按钮用于选择显示位置、速度或加速度参数。上方工具栏的箭头按钮可用于按特定增量调整主轴位置、从轴位置、从轴速度及从轴加速度。

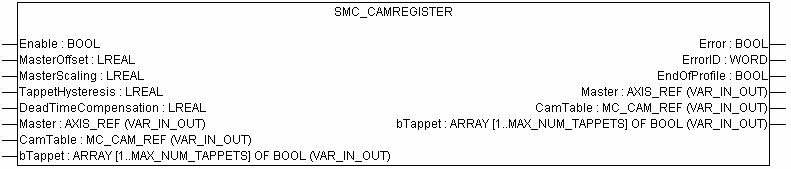

5.5.3 SMC_CAMRegister

该功能块实现挺杆控制单元的功能。它基于MC_CAM_REF结构体运行（与MC_CamIn类似），但忽略原始路径信息，仅读取挺杆触发数据。

功能块输入输出参数
Master : AXIS_REF
主轴结构体定义（参见第2.4章），用于控制挺杆切换动作的轴。
CamTable : MC_CAM_REF
凸轮曲线描述结构体（可为空），包含挺杆位置参数定义。
bTappet : ARRAY [1..MAX_NUM_TAPPETS] OF BOOL
挺杆状态位数组，每个元素对应一个挺杆的触发状态（TRUE=触发/FALSE=未触发）。

功能块输入参数
Enable : BOOL（默认值：FALSE）
当值为 TRUE 时，功能块开始执行挺杆切换动作。
MasterOffset : REAL
主轴位置的附加偏移量。
MasterScaling : REAL（默认值：1）
主轴通用比例因子。
TappetHysteresis : REAL
挺杆检测滞环宽度。
DeadTimeCompensation : REAL
死区时间补偿（单位：秒）。通过线性外推法计算预期的主轴位置。

功能块输出参数
Error : BOOL（默认值：FALSE）
功能块运行中发生错误标志。
ErrorID : INT
错误代码编号。
EndOfProfile : BOOL
当运动轨迹从终点切换到起点时，该输出在一个周期内保持为TRUE。

5.5.4 SMC_GetTappetValue

该功能块用于解析MC_CamIn功能块的Tappets输出信号，实时反馈当前凸轮挺杆（tappet）的工作状态。

功能块输入输出参数
Tappets : SMC_TappetData
功能块输入参数
iID : INT
待检测挺杆的组别ID，用于指定需要监控的挺杆组编号
bInitValue : BOOL
挺杆初始状态值，在功能块首次调用时自动赋值用于初始化挺杆状态
bSetInitValueAtReset : BOOL
重启时初始化控制，TRUE：当MC_CamIn功能块重启时，挺杆状态重置为bInitValue，FALSE：当MC_CamIn功能块重启时，挺杆状态保持原值

功能块输出参数
bTappet : BOOL (Default: FALSE)
挺杆状态
