LabVIEW定时循环中止功能
LabVIEW 中Stop Timed Structure VI 可通过编程中止指定定时循环，中止时定时循环内唤醒原因会变为 “Aborted”。下面围绕相关概念、VI 展开说明。
定时循环是 LabVIEW 中用于精准定时执行任务的结构，能按设定时间间隔重复执行代码。而Stop Timed Structure VI 为开发者提供了编程式中止定时循环的手段，便于灵活控制循环执行流程。
VI 说明

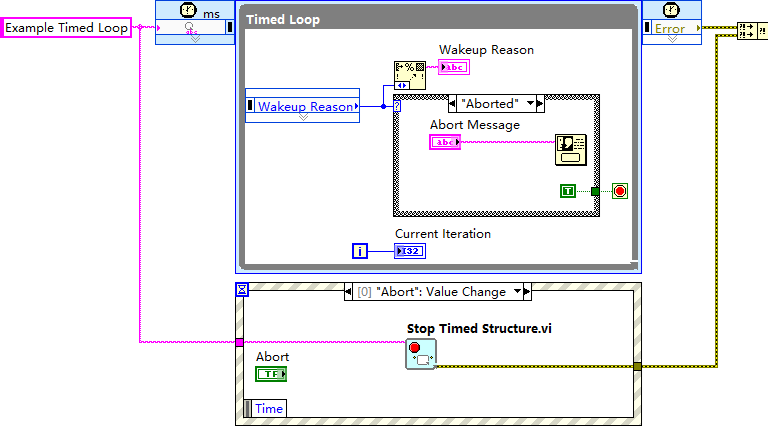

带定时循环与中止逻辑的 VI
功能：展示Stop Timed Structure VI 如何中止定时循环，循环内会检测唤醒原因，若为 “Aborted” 则进行相应处理（如弹出提示）。
使用场合：需在程序运行中根据特定条件（如外部触发、逻辑判断）主动中止定时循环的场景，如测试程序中提前结束定时采集任务。
特点：可精准针对命名的定时循环进行中止，中止后能通过唤醒原因识别，方便后续流程处理；集成了错误处理等机制，保障程序鲁棒性。
使用注意事项：要确保Stop Timed Structure VI 指定的定时循环名称正确，否则无法正常中止；需合理处理中止后的资源释放等后续操作。
演示中止定时循环
功能：通过点击 “Abort Timed Loop” 按钮，触发Stop Timed Structure VI 中止定时循环，同时显示当前迭代次数、唤醒原因等信息。
使用场合：用于学习、测试定时循环中止功能，直观感受手动触发中止操作后的效果。
特点：操作简单，界面清晰展示关键参数（当前迭代、唤醒原因等），便于快速验证功能；交互性强，通过按钮触发中止。
使用注意事项：运行前需确认 VI 所需环境（如 Windows 系统）满足，操作时注意观察界面参数变化。
与类似功能对比
与普通循环停止功能对比：普通循环（如 For 循环、While 循环）的停止多基于循环条件判断，是被动式停止；而Stop Timed Structure VI 是主动式、编程式中止定时循环，更灵活，能在非循环条件满足时强制中止，且针对定时循环有更精准的控制。
与定时循环自身停止机制对比：定时循环自身可通过循环计数、时间等条件停止，是内部逻辑驱动；Stop Timed Structure VI 是外部编程控制中止，适用场景更广泛，不受循环内部逻辑限制。
在工业自动化产线的质量检测系统中，需定时对产品进行图像采集与分析。若检测到设备故障或紧急情况，可通过Stop Timed Structure VI 立即中止图像采集的定时循环，避免无效采集和错误分析，同时触发后续故障处理流程，保障产线安全与检测准确性。
