前言

Hi3516DV500是一颗面向视觉行业推出的高清智能SoC。该芯片最高支持2路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持 2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降噪等处理，为用户提供了卓越的图像处理能力。支持热红外、主/被动双目视觉3D、ToF sensor的接入和处理。 Hi3516DV500内置双核A55，提供高效、丰富和灵活的CPU资源，以满足客户计算和控制需求。 Hi3516DV500集成了高效的神经网络推理引擎，最高2TOPS NN算力，支持业界主流的神经网络框架。 Hi3516DV500提供稳定、易用的SDK软件开发包，支撑客户产品快速量产。
HI3519DV500编解码能力到4K@30，算力最高到2.5T，和HI3516DV500是同一个SDK，方便使用。

一、烧写fastboot：

Hi3519DV500R001C01SPC003\ReleaseDoc\01.software\board
《Hi3519DV500╱Hi3516DV500 SDK 安装及升级使用说明.pdf》

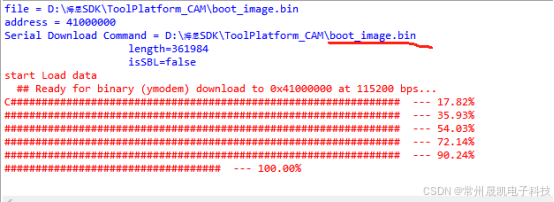

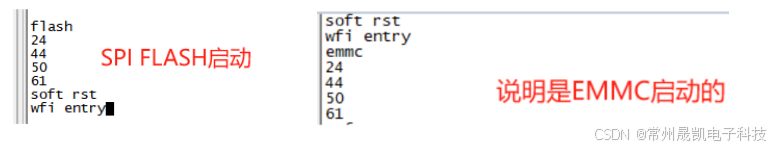

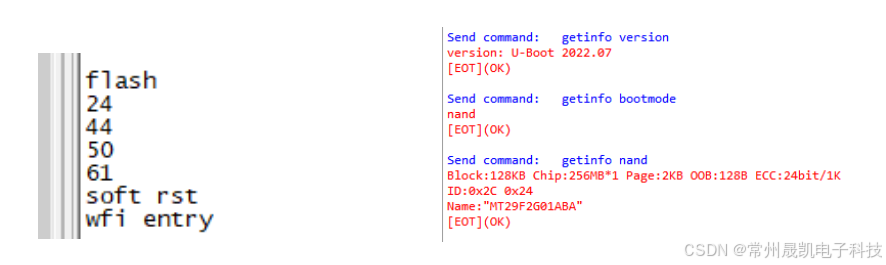

空片启动时候的打印信息：

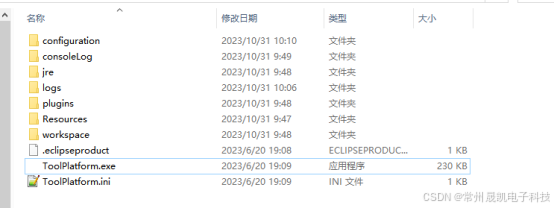

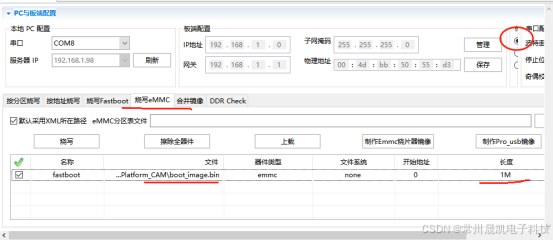

Hi3519DV500R001C01SPC003\01.software\common pc\ToolPlatform

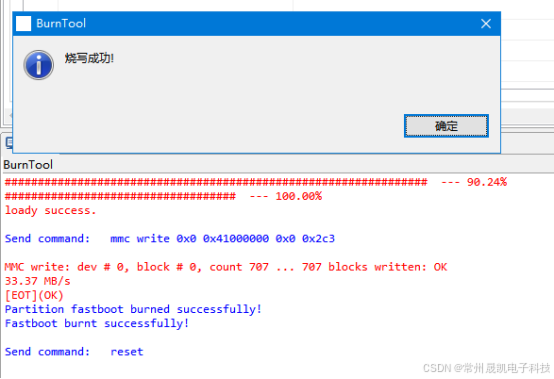

选择HI3519DV500，用金手指的USB转TTL工具就可以下载




ReleaseDoc\Software\board\OSDRV\《裸烧及非裸烧升级 使用手册.pdf》
特别强调：uboot和板子的表格配置相符才能下载，要不然，各种问题。

二、烧写固件：

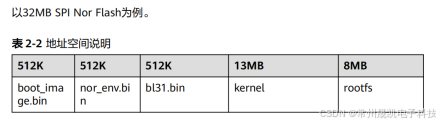

1.SPI NOR:

setenv bootargs ‘mem=132928K console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock4 rootfstype=jffs2 rw mtdparts=sfc:512K(boot),512K(env),512K(bl31),13M(kernel),
10M(rootfs)’;
setenv bootcmd ‘sf probe 0; sf read 0x40010000 0x100000 0x80000; ipcboot bl31 0x40010000; sf read 0x44000000 0x180000 0xd00000; ipcboot uimgfdt 0x44000000’; sa

使用tftp下载：

烧写boot:
mw.b 44000000 0x100000;tftp 44000000 boot_image.bin
sf probe 0;sf erase 0 0x80000;sf write 0x44000000 0 0x80000

烧写内核：
烧写atf
mw.b 0x44000000 0xff 0x80000;tftp 0x44000000 bl31.bin
sf probe 0;sf erase 0x100000 0x80000;sf write 0x44000000 0x100000 0x80000

mw.b 44000000 ff f00000;tftp 44000000 uImage-fdt
sf probe 0;sf erase 100000 c00000;sf write 44000000 100000 c00000

烧写文件系统：
mw.b 0x44000000 ff c00000;tftp 0x44000000 rootfs_sqfs.img
sf probe 0;sf erase 500000 900000;sf write 0x44000000 500000 900000

2.SPI NAND:

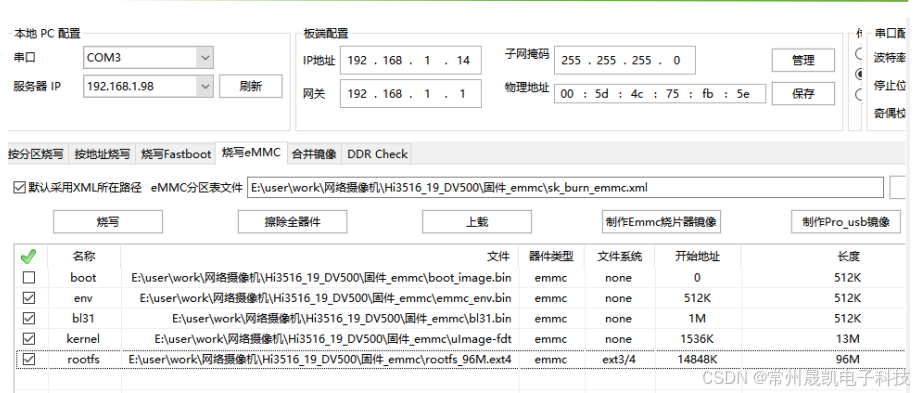

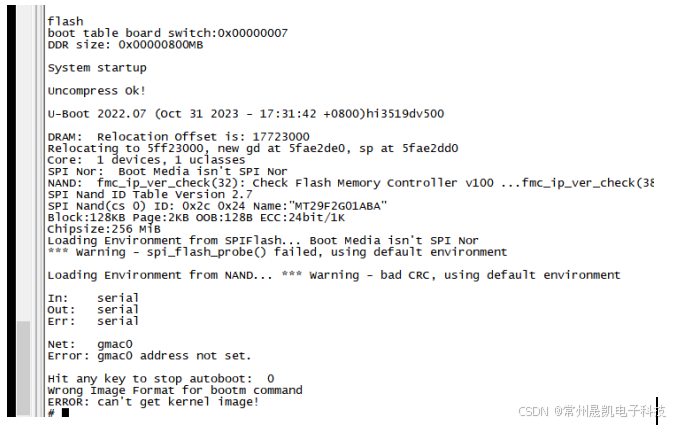

使用工具烧写后启动：

ubifs的制作: （使用HI3519DV500的脚本可以了，位置：
SMP_Linux_GCC_glibc\01.software\board\Hi3519DV500_SDK_V2.0.1.0\smp\a55_linux\source\bsp\tools\pc\ubi_sh）

设置UBOOT环境变量：
setenv serverip 192.168.1.98;setenv ipaddr 192.168.1.14;setenv gatewayip 192.168.1.1;setenv netmask 255.255.0.0;setenv ethaddr 48:0c:29:64:fb:19
setenv bootargs bootargs ‘mem=400M console=ttyAMA0,115200 clk_ignore_unused ubi.mtd=4 root=ubi0:ubifs rootflags=sync rootfstype=ubifs rw mtdparts=nand:512K(boot),512K(env),512K(bl31),13M(kernel),96M(rootfs),3M(config),2M(app_cfg),-(SK_PARAM)’
setenv bootcmd ‘nand read 0x40010000 0x100000 0x80000; ipcboot bl31 0x40010000; nand read 0x44000000 0x180000 0xd00000; ipcboot uimgfdt 0x44000000’; sa

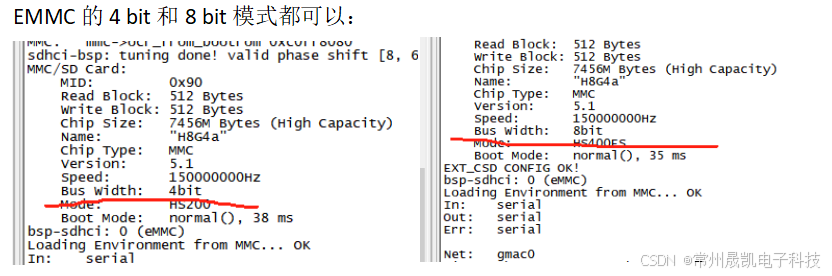

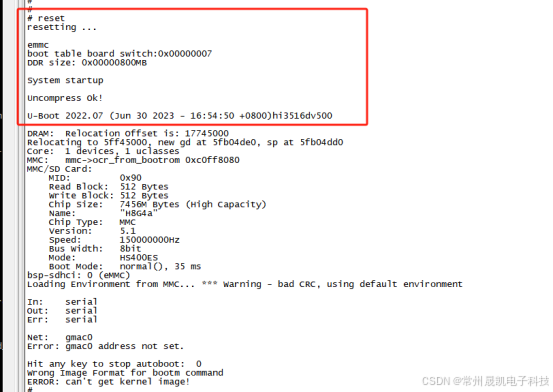

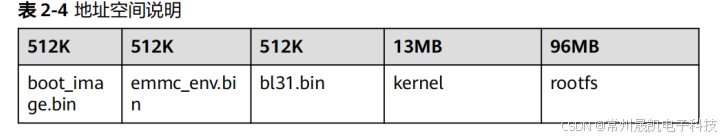

3.EMMC烧写：

烧写boot：
mw.b 0x44000000 0xff 0x80000;tftp 0x44000000 boot_image.bin
mmc write 0 0x44000000 0 0x400

烧写内核：
mw.b 0x44000000 0xff 0x80000;tftp 0x44000000 bl31.bin
mmc write 0 0x44000000 0x800 0x400

mw.b 0x44000000 0xff 0xd000000;tftp 0x44000000 uImage-fdt
mmc write 0 0x44000000 0xc00 0x6800

烧写文件系统：
mw.b 0x44000000 0xff 0x100000;tftp 0x44000000 rootfs_hi3519dv500_96M.ext4
mmc write 0 0x44000000 0x7400 0x30000

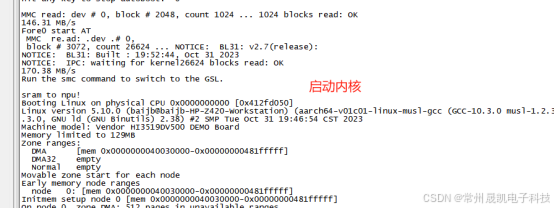

启动参数：
setenv bootargs ‘mem=132928K console=ttyAMA0,115200 clk_ignore_unused root=/dev/mmcblk0p5 rootfstype=ext4 rw rootwait blkdevparts=mmcblk0:512K(boot),512K(env),512K(bl31),13M(kernel),96M(rootfs)’;
setenv bootcmd ‘mmc read 0 0x40010000 0x800 0x400; ipcboot bl31 0x40010000; mmc read 0 0x44000000 0xc00 0x6800; ipcboot uimgfdt 0x44000000’; sa

总结

以上就是HI3519DV500的固件烧写方法，需要严格按照步骤来，方能烧写正确。
