知识点
HDL 实例化调试探针流程

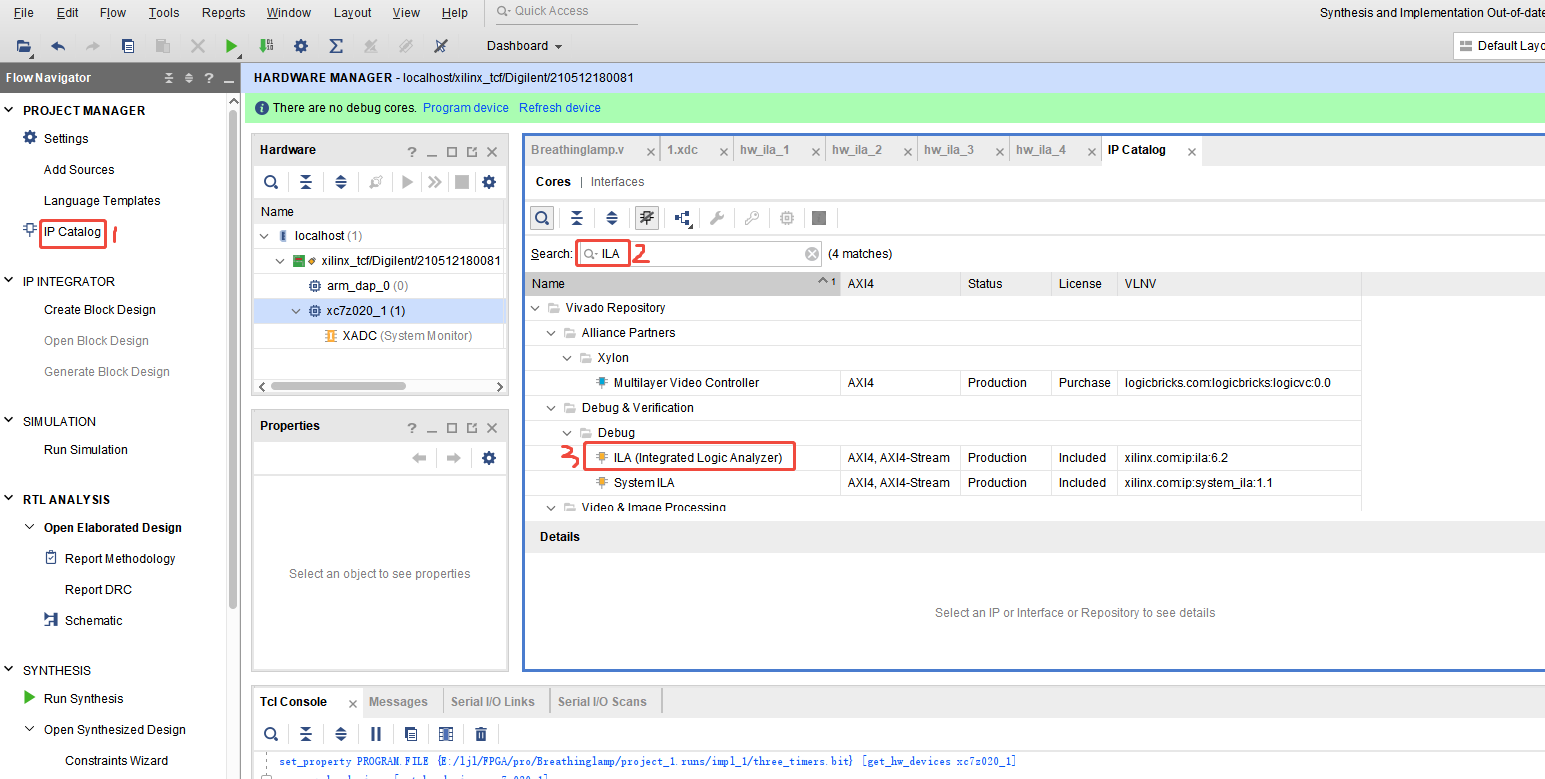

点击“Flow Navigator”窗
口中的“IP Catalog”按钮，
双击“ILA（Integrated Logic Analyzer）”会弹出“ILA IP”核的配置页面
Documentation、IP Location、Switch to Defaults 三个设置
Documentation：IP 相关文档入口
- Product Guide：IP 手册查看入口
- Change Log：是 IP 版本更新记录
- Product Webpage：是 IP 相关介绍的网页版
- Answer Records：是与 IP 相关的 Xilinx 官方疑问解答记录网页
IP Location：设置 IP 的存放路径入口，点击出现如下图所示窗口，在窗口里可以通过点击“…”更换存放路径
Switch to Default：点击后所有的设置恢复到默认值。
Component Name：设置生成 IP Core 的名称

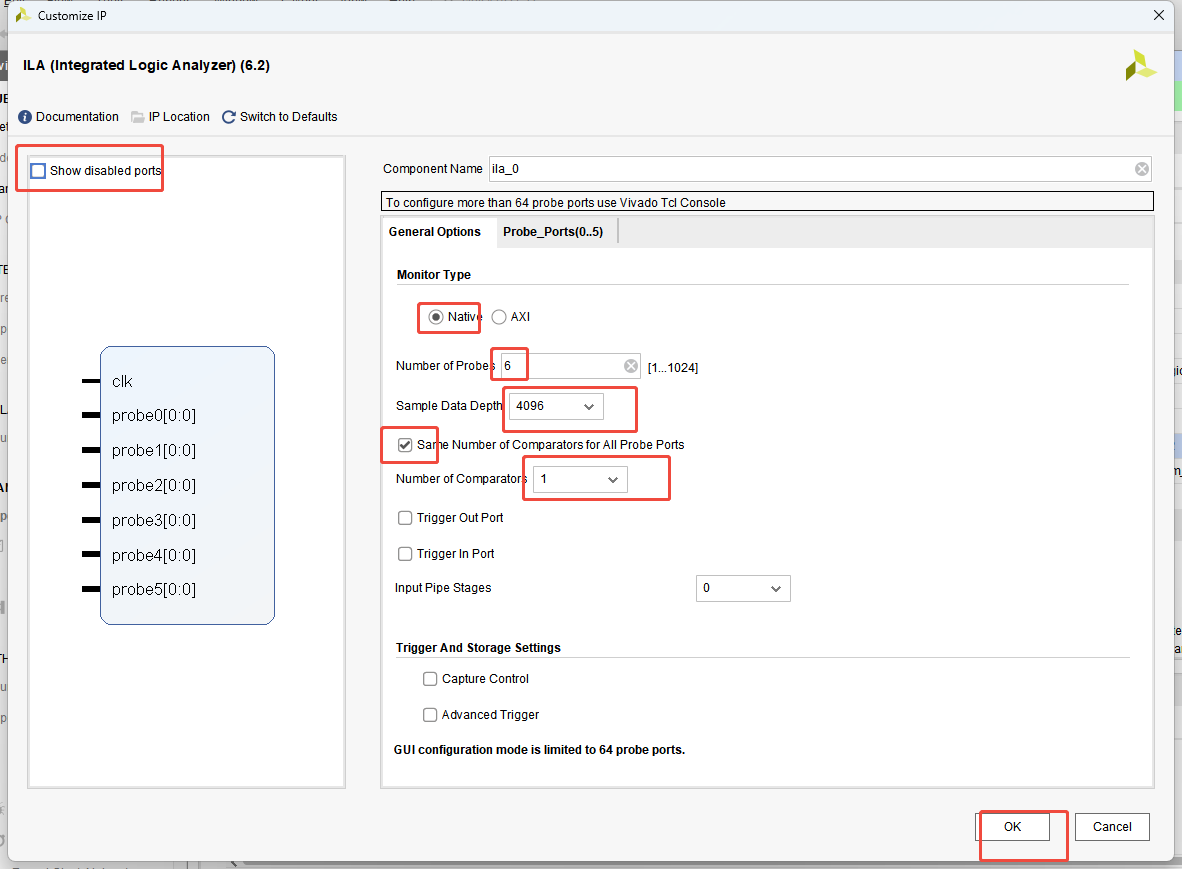

General Options（常规选项）
：ILA 探针接口类型设置，ILA 探针接口有两种类型，Native 与 AXI。Native 是普通接口模式；AXI 是 AXI 接口模式，用于调试 AXI 接口信号。Native 通常是用来测量电平或一定位宽信号，AXI 就比较明显了直接测量 AXI 总线的信号。
Number of Probes：探针数量设置，在 GUI 界面最大可设置 64 个，如果需要调试的内部信号超过 64个，可以通过 TCL 脚本去生成 IP Core
Sample Data Depth：采样数据深度，设置的数值越大，采样的数据越多，看到的波形数据越多
Same Number of Comparators for All Probe Ports：这里是设置相同探针接口的 Comparators 的个数
Trigger Out Port：触发输出端口，可用于 ILA 模块的级联或一些高级功能，
Trigger In Port：触发输入端口，可用于手工设置添加触发信号或进行 ILA 模块的级联或一些高级功能，
Input Pipe Stages：设置待探测信号打拍次数
Trigger And Storage settings：触发器和存储设置。
Capture Control：捕获控制，支持基本触发（时间点捕获）外的捕获类型，比如信号变化的间歇捕获。
Advanced Trigger：高级触发，该模式下可以创建和使用复杂的触发序列。如果这里勾选，可在调试查看波形窗口进行对 Trigger mode 的设置；如果不勾选，后面有关 Trigger mode 就不可修改。

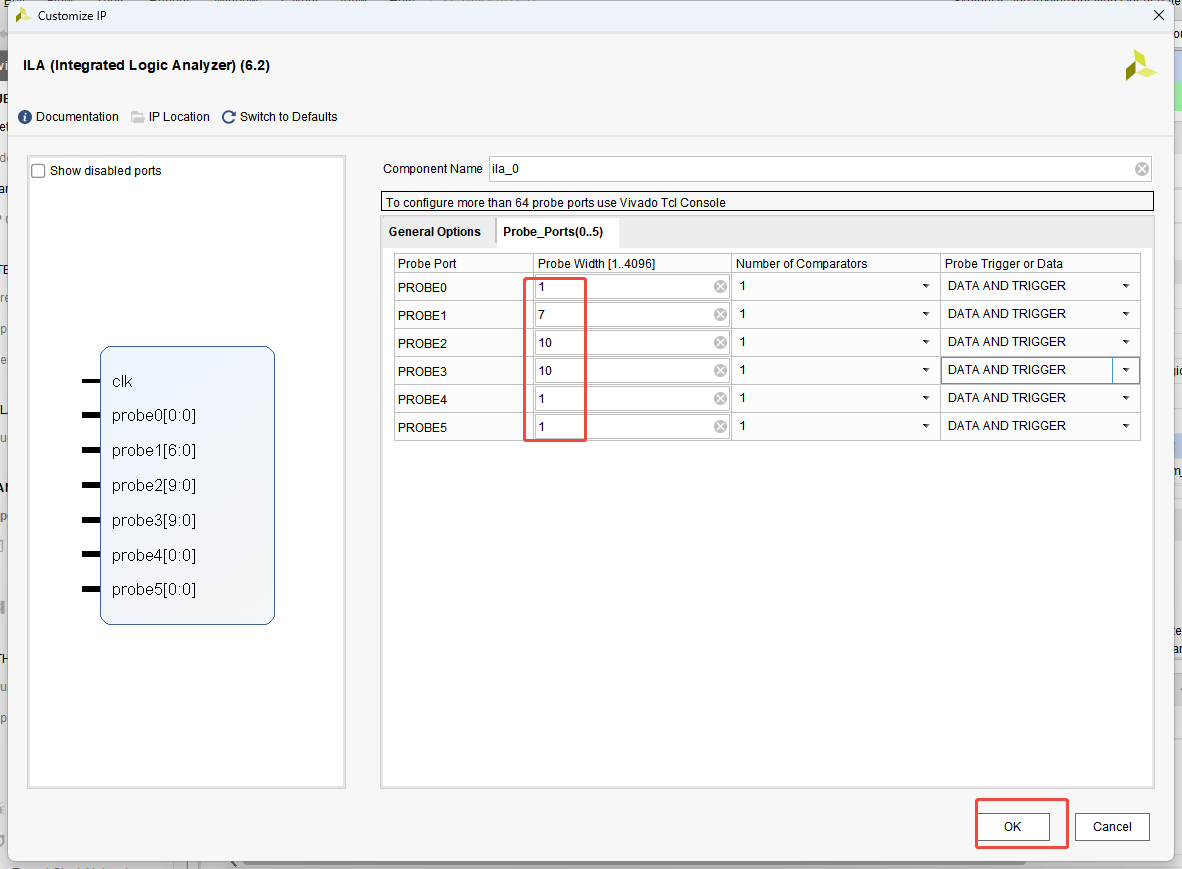

Probe Port：探针
Probe Width：设置探针信号的位宽，范围为[1~4096]。
Number of Comparators：前面没有勾选，这里不可设置
Probe Trigger or Data：对探针设置触发器或数据，
DATA AND TRIGGER：既是数据又可作为触发条件；
DATA：仅作为数据，不可作为触发条件；
TRIGGER：仅可作为触发条件。

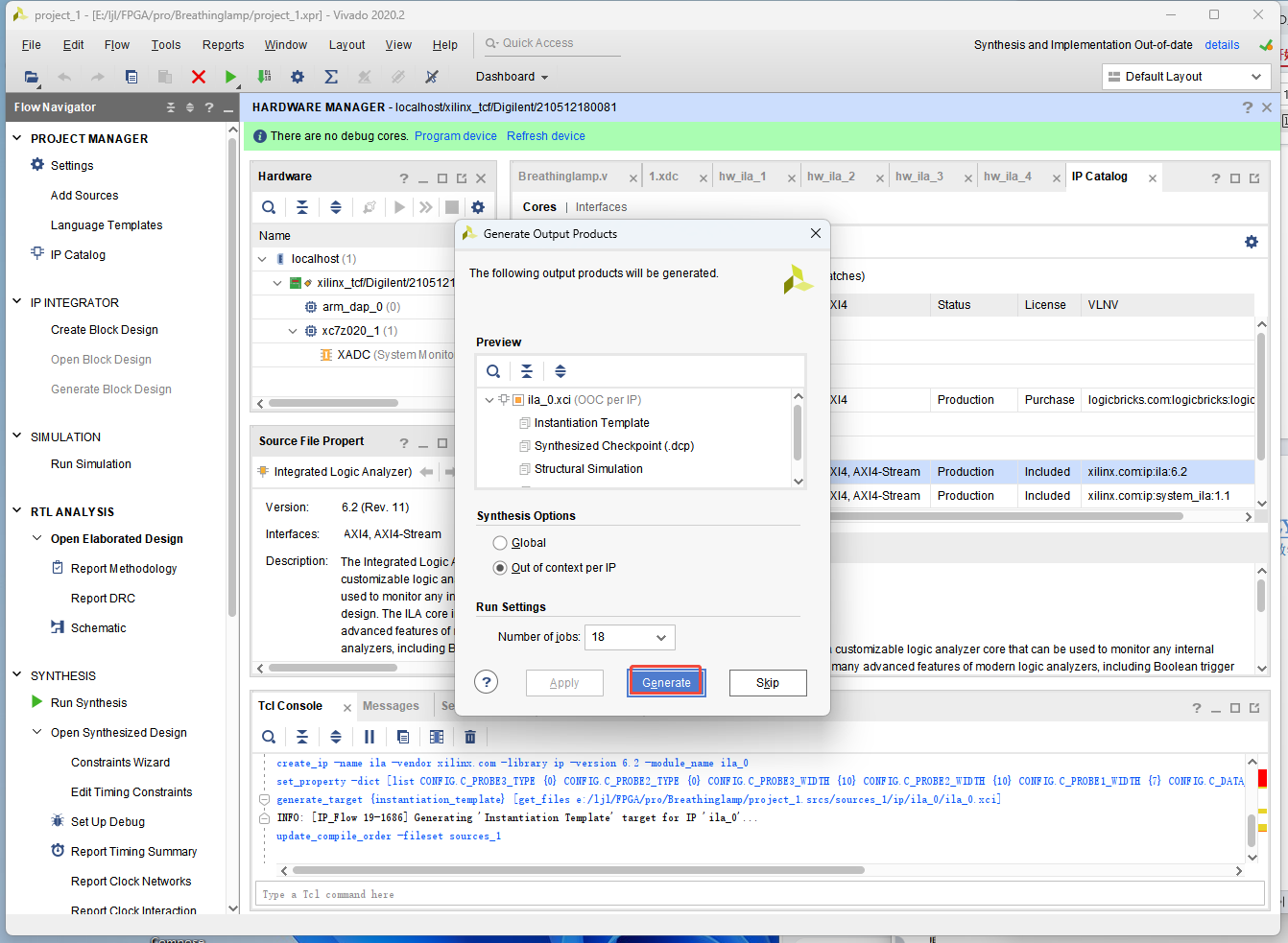

开始为 ILA IP 核生成输出文件
选择的是 Out of context per IP，简称 OOC
OOC 模块只会在综合顶层之前被综合一次，这样在顶层的设计迭代过程中，OOC模块就不必跟随顶层模块而一次次产生相同结果的多余综合了，所以 OOC 流程减少了设计的周期，并消除了设计迭代

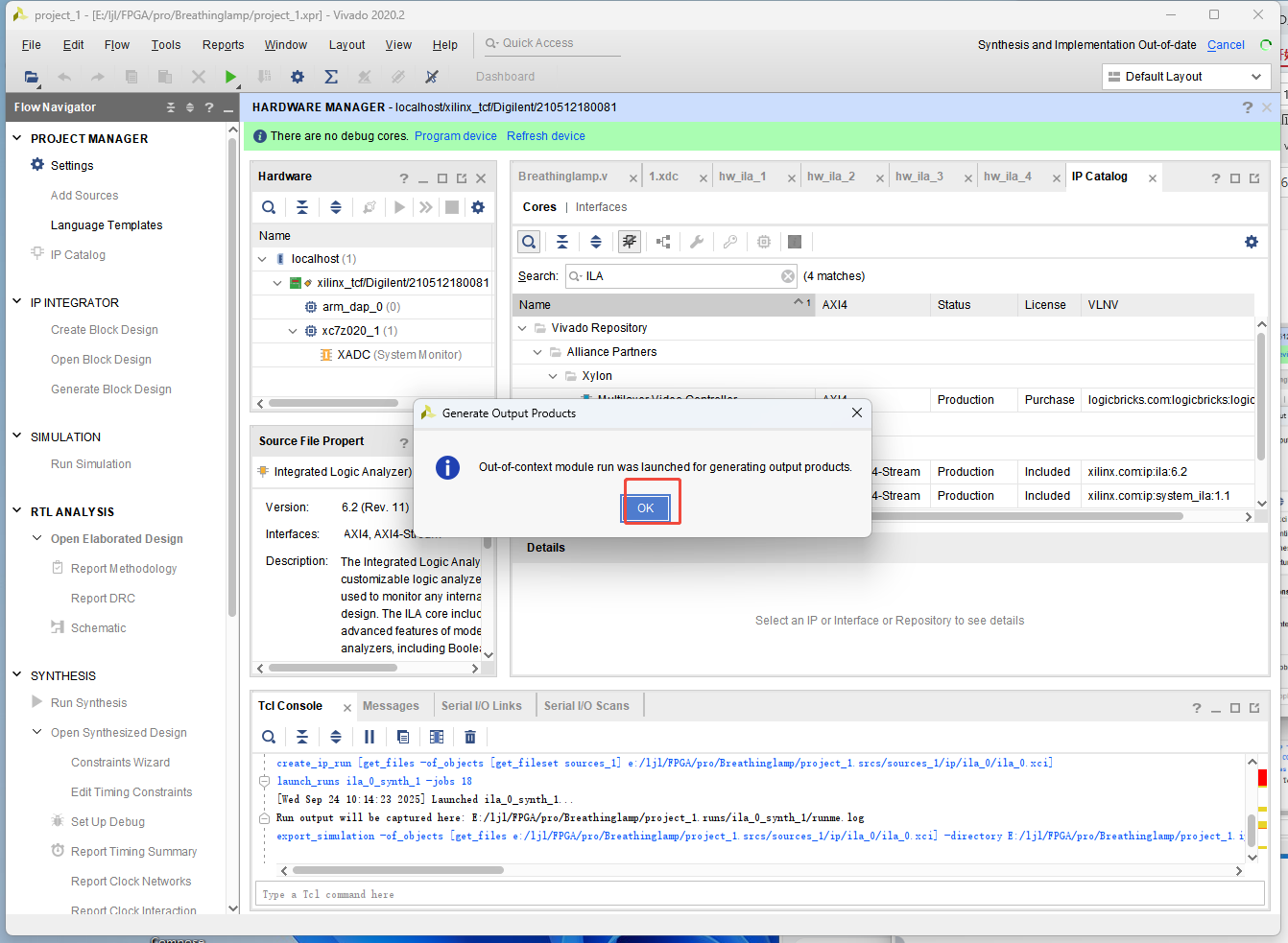

OOC 综合完毕之后

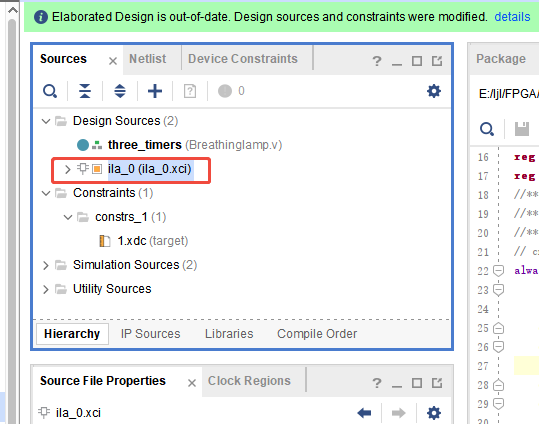

可以在“Source”窗口中看到已经出现了 ILA IP 核
将其例化到顶层的 HDL 代码中

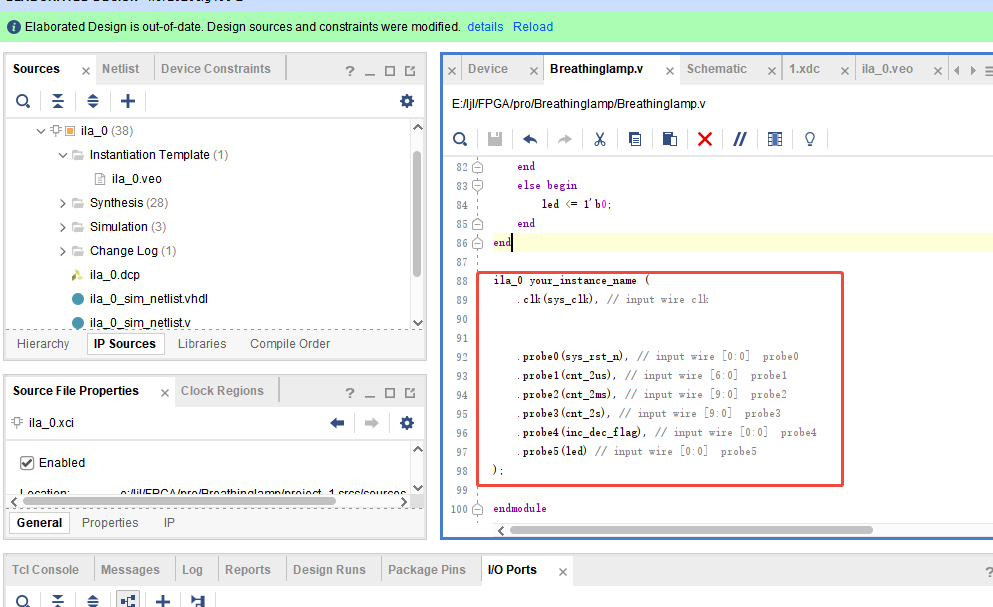

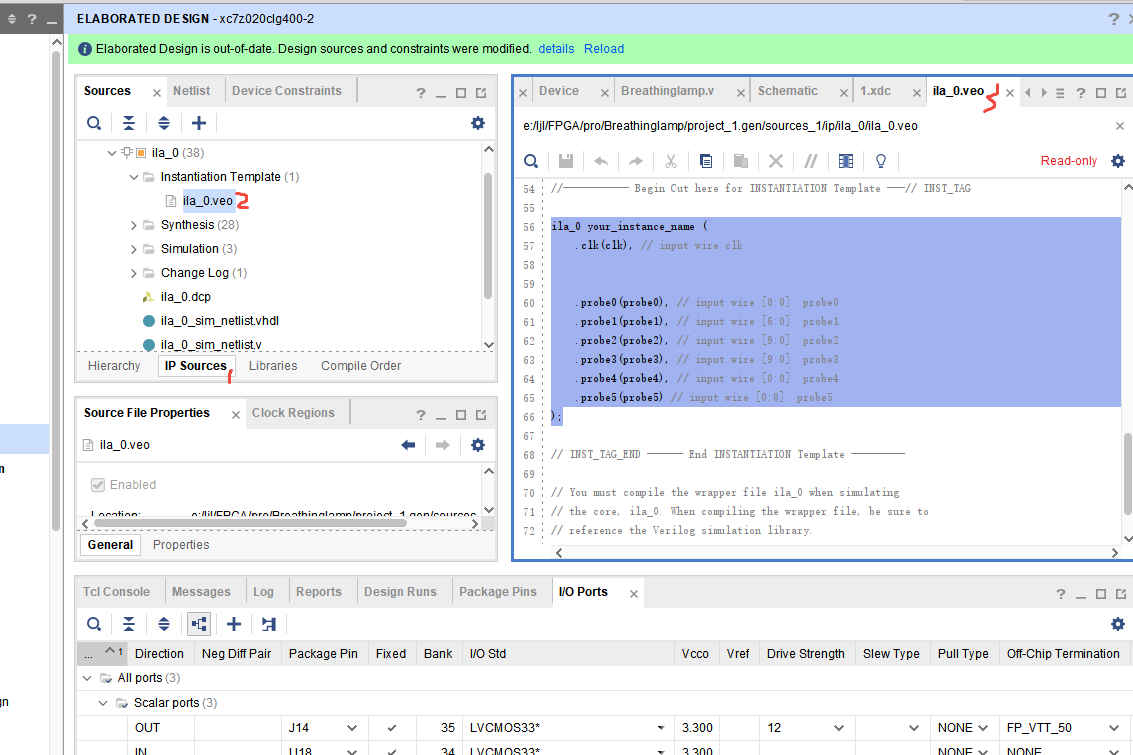

将图红色方框中的模板代码复制并粘贴到 XXX.v 顶层 HDL 代码中
ila_0 your_instance_name (.clk(sys_clk), // input wire clk.probe0(sys_rst_n), // input wire [0:0] probe0 .probe1(cnt_2us), // input wire [6:0] probe1 .probe2(cnt_2ms), // input wire [9:0] probe2 .probe3(cnt_2s), // input wire [9:0] probe3 .probe4(inc_dec_flag), // input wire [0:0] probe4 .probe5(led) // input wire [0:0] probe5
);
例化 ILA IP 核的代码
保存源文件之后就可以直接综合并实现设计，最后生成比特流，然后将比特流下载到FPGA中，并对信
号进行在线观察。至此，我们就成功地使用“HDL实例化调试探针”方法将ILA IP核添加到了设计中
怎么查看，请关注明天的内容。
