电快速脉冲EFT（Electrical Fast Transient Burst）核心标准概要
标准依据：GB/T 17626.4 (等同于 IEC 61000-4-4)
干扰本质：由感性负载投切、继电器触点弹跳等瞬态事件产生，以共模或差模方式影响电源、信号、控制端口，可能导致设备操作系统严重破坏。

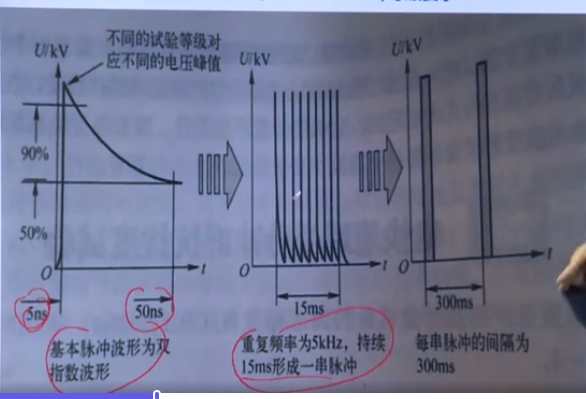

一、干扰特性（测试条件）
| 参数 | 值 | 说明/备注 |
|---|---|---|
| 脉冲群间隔 | 300 ms | 脉冲群之间的间隔时间（非单脉冲重复率）。 |
| 单脉冲宽度 | 50 ns ± 30% | 脉冲持续时间。 |
| 脉冲幅度 | 2 kV | 测试电压峰值。 |
| 脉冲上升沿 | 5 ns ± 30% | 上升时间，影响干扰能量集中度。 |
| 脉冲重复率 | 2.5 kHz ± 20% | 注意：此为单脉冲的重复率（即每秒脉冲数量），但标准中通常为 10 kHz（IEC 61000-4-4 规定）。此处可能为输入误差或特定测试要求，需以实际测试为准。 |
| 干扰时间 | 正/负脉冲群各 1 分钟 | 每个极性（正或负）的连续施加时间。 |
关键说明：
- 标准IEC 61000-4-4中，单脉冲重复率应为10 kHz（脉冲间隔100 μs），但您提供的文本中为2.5 kHz。这可能是笔误或特定场景要求（如低速测试），建议以标准原文为准（实际测试中需确认设备参数）。
- 脉冲群间隔300 ms（对应群重复率约3.33 Hz）与脉冲重复率2.5 kHz（单脉冲）不冲突，因脉冲群由多个单脉冲组成（典型500个脉冲/群）。
二、测试设备与接线要求（稠合/去稠网络）
| 参数 | 值 | 要求说明 |
|---|---|---|
| 稠合电容 | 33 nF | 用于耦合干扰信号到被测设备。 |
| 稠合方式 | 共模 | 仅支持共模干扰注入（差模需额外配置）。 |
| 稠合夹类型 | 容性稠合夹 | 标准测试夹具，通过电容耦合注入脉冲。 |
| 间距要求 | > 0.5 m（除受试电缆/接地） | 稠合段与其他导电结点（如金属支架）的最小距离，避免串扰。 |
| 电缆-稠合夹电容 | 100–1000 pF | 典型值，影响耦合效率（需在测试前校准）。 |
| 电缆直径范围 | 4–40 mm | 适用于圆形电缆（如电源线、信号线）。 |
| 绝缘耐压能力 | 5 kV（1.2/50 μs 综合波） | 用于测试电缆绝缘强度，确保安全。 |
| 端口测试要求 | 输入/输出、通信端口使用稠合夹 | 通信/数据端口必须通过容性稠合夹施加干扰。 |
测试要点：
- 稠合夹必须直接夹在电缆上，避免额外导线引入干扰。
- 受试设备接地平面需与测试环境隔离，确保干扰仅通过指定路径注入。
三、EFT抗扰度等级要求（GB/T 17626.4 三极标准）
| 端口类型 | 抗扰度等级（共模） | 抗扰度等级（差模） | 重复频率 | 说明 |
|---|---|---|---|---|
| 供电端口 & 模拟量端口 | 2 kV | 1 kV | 5 kHz | 电源和模拟信号（如传感器）的高要求，共模能力更强。 |
| I/O信号/数据 & 控制端口 | 1 kV | 0.5 kV | 5 kHz | 通信接口（如RS232、以太网）和控制信号，抗扰度较低。 |
关键说明：
- 重复频率为5 kHz：此值与干扰特性中的“2.5 kHz”不一致。标准中EFT的单脉冲重复率应为10 kHz（IEC 61000-4-4），但等级要求中写为5 kHz，可能是文本笔误或特定行业标准。实际测试以标准文档为准（推荐使用10 kHz）。
- 等级选择：
- 2 kV（共模）为最高等级（如工业设备），0.5 kV（差模）为最低要求（如消费电子）。
- 例如：PLC设备通常需满足供电端口2 kV共模、1 kV差模。
四、经验总结与注意事项
-
干扰来源：
- 常见于继电器开关、电机启停、接触器触点弹跳（如电梯、工业控制设备）。
- 影响方式：共模（干扰地线）或差模（干扰信号线），可能导致设备死机、数据错误或硬件损坏。
-
测试建议：
- 优先测试电源端口：因EFT最易通过电源线耦合。
- 避免常见错误：
- 使用错误的脉冲重复率（如误用2.5 kHz代替10 kHz）会导致测试无效。
- 未满足间距要求（<0.5 m）会引入额外干扰，影响结果可信度。
-
合规性提示：
- 通过EFT测试是EMC认证（如CE、CCC）的必要条件，尤其针对工业设备。
- 若设备无法通过1 kV共模测试，需优化滤波电路（如TVS二极管、LC滤波器）。
总结：关键行动建议
- 验证脉冲参数：确认测试设备是否设置为 10 kHz 脉冲重复率（标准值），而非文本中的2.5 kHz。
- 严格按标准接线：使用容性稠合夹，确保电缆间距>0.5 m，避免接地环路。
- 按端口等级测试：
- 电源/模拟量端口：目标 2 kV 共模 / 1 kV 差模（5 kHz）。
- 通信端口：目标 1 kV 共模 / 0.5 kV 差模（5 kHz）。
- 参考标准原文：GB/T 17626.4-2018 或 IEC 61000-4-4:2012（避免依赖文本中的参数误差）。
