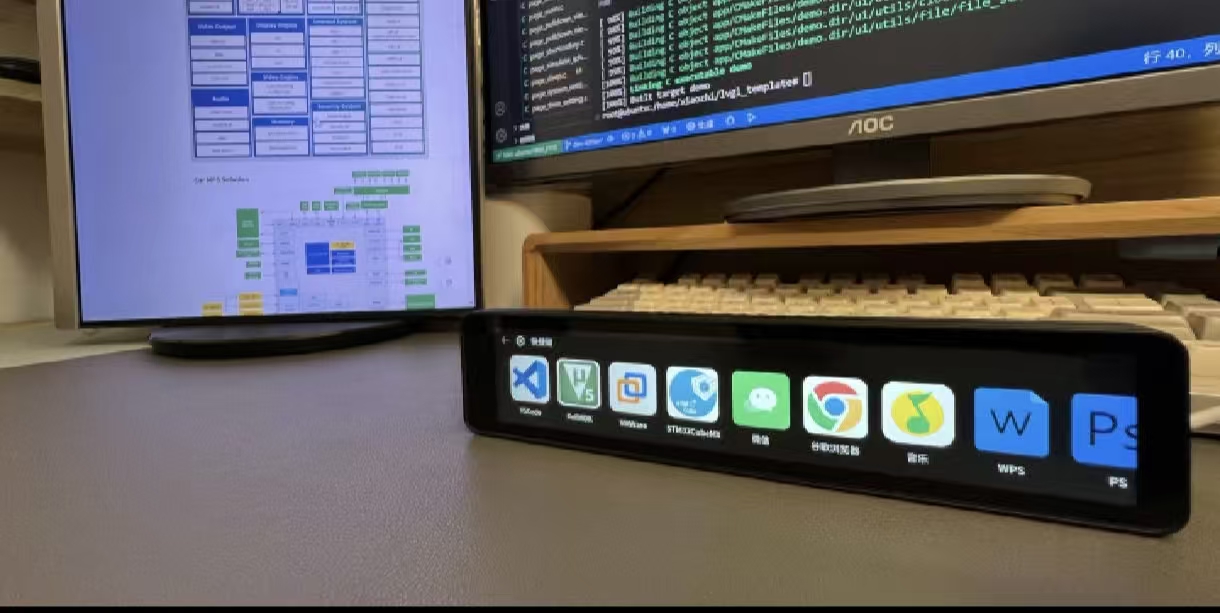

《KelpBar海带Linux智慧屏项目》

《KelpBar海带Linux智慧屏项目》

---

注：该项目软件部分需要有C语言基础这个可以了解一下博主的专栏：
C语言

---

前言

我将向大家讲解我做的第一款开源项目，项目来源于B站小智学长的一款开源项目，记录笔者复刻该项目软件部分的历程，大家喜欢的话希望点赞加关注，也可以去关注B站的这个博主，这个博主也是笔者非常喜欢的up主，好啦下面就开始学习吧

一、需求分析

我们模拟一个企业中，接收老板需求的场景。今天，老板找到我们说：我们需要做一台个人桌面助理屏，可以触摸控制、可以通过屏幕查看时间、查看天气、设置番茄时钟，造型一定要酷，最好需要一个长且大的屏幕，放在使用者工作台上，有熄屏控制、音量控制功能，后续可扩展小游戏、HID快捷键，也可以加入BLE Mesh组网多设备中控功能。
我们接收需求后，便开始琢磨应该用什么样的方案

二、方案出设计

2.1 总体方案

(1)方便放在桌面，长且大的屏幕：也就是需要一款带状屏幕，6.9寸MIPI接口的长条屏幕就很适合

(2)可以触摸：那就需要屏幕支持TP功能
(3)查看天气：那就必须带网络功能，才能实时查询，也就需要WiFi芯片

(3)有音量控制：那就需要有音频模块，有扬声器
(4)HID快捷键：需预留USB口连接电脑
(5)BLE Mesh组网：可以预留mesh蓝牙模组

(6)其它的时间、番茄时钟相关功能，其实都是软件上可以实现的，对硬件方案依赖不大。
最终方案：（我们会提供物料链接，因为笔者学习的是软件部分，也是自己购买物料的）

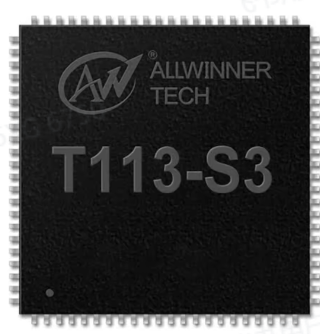

• 主控芯片：T113S3 内置128M DDR3,Flash选择256M SPI Flash

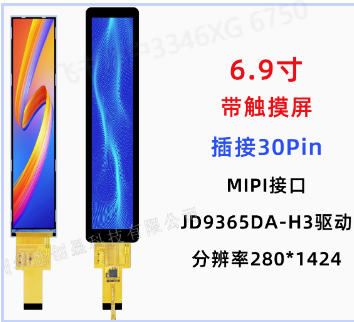

• 长且大的屏幕：6.9寸长条屏幕

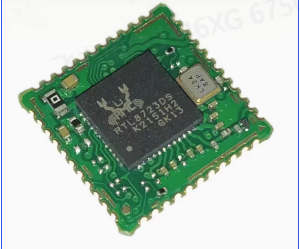

• 联网WiFi：RTL8723DS

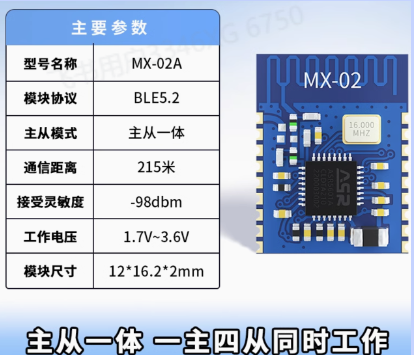

• BLE Mesh模组：MX02
• 音频：功放芯片+8欧 2W扬声器

2.2一些疑问

为什么不能用以前的STM32F103芯片呢？主频太低了，这会导致我们驱动较大屏幕时，刷新帧率不够，另外没有显示接口，没有音频编解码器等等。
基于上面的需求，我们刻意拆解类似竞品的解决方案，找了不同的芯片原厂支持了解芯片方案，最终，我们找到了全志的T113S3芯片方案，Cortex-A7，内至128M DDR3，支持各类显示接口RGB/LVDS/MIPI，支持音频Code，支持SDIO，USB，SPI，UART可接各类外设，例如SDIO WiFi，UART BLE，最主要的，官方提供Linux系统SDK，SDK中有大量工具方便我们快速开发。

当然了，也还有很多类似的方案可以选，瑞芯微的RK3308，联发科的MT8167，但是综合性价比、性能来说，T113S3是不错的选择

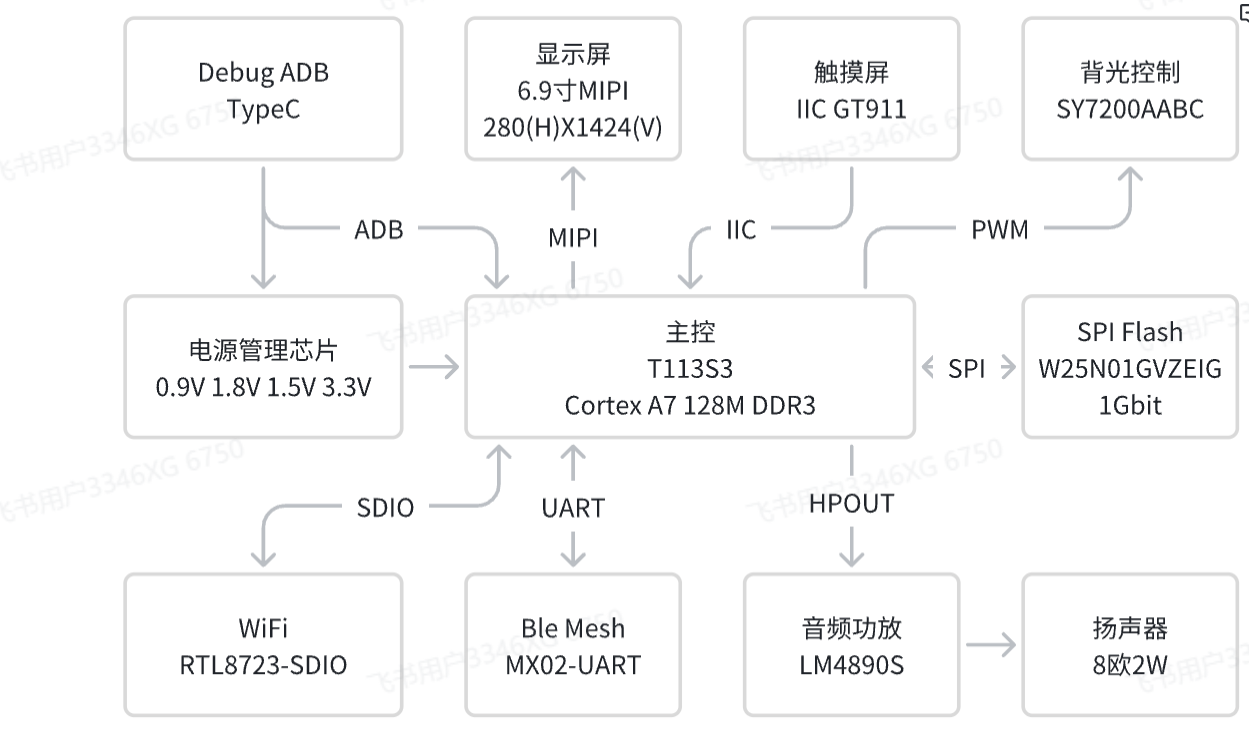

三、功能模块方案图

总结

该方案来自b站up的文档，笔者只是做了总结整合和归纳，也希望能帮助笔者更好的了解该项目，期待笔者复刻出来，努力，也希望大家多多支持
