PCB学习——STM32F103VET6-STM32命名规则，电源电路相关

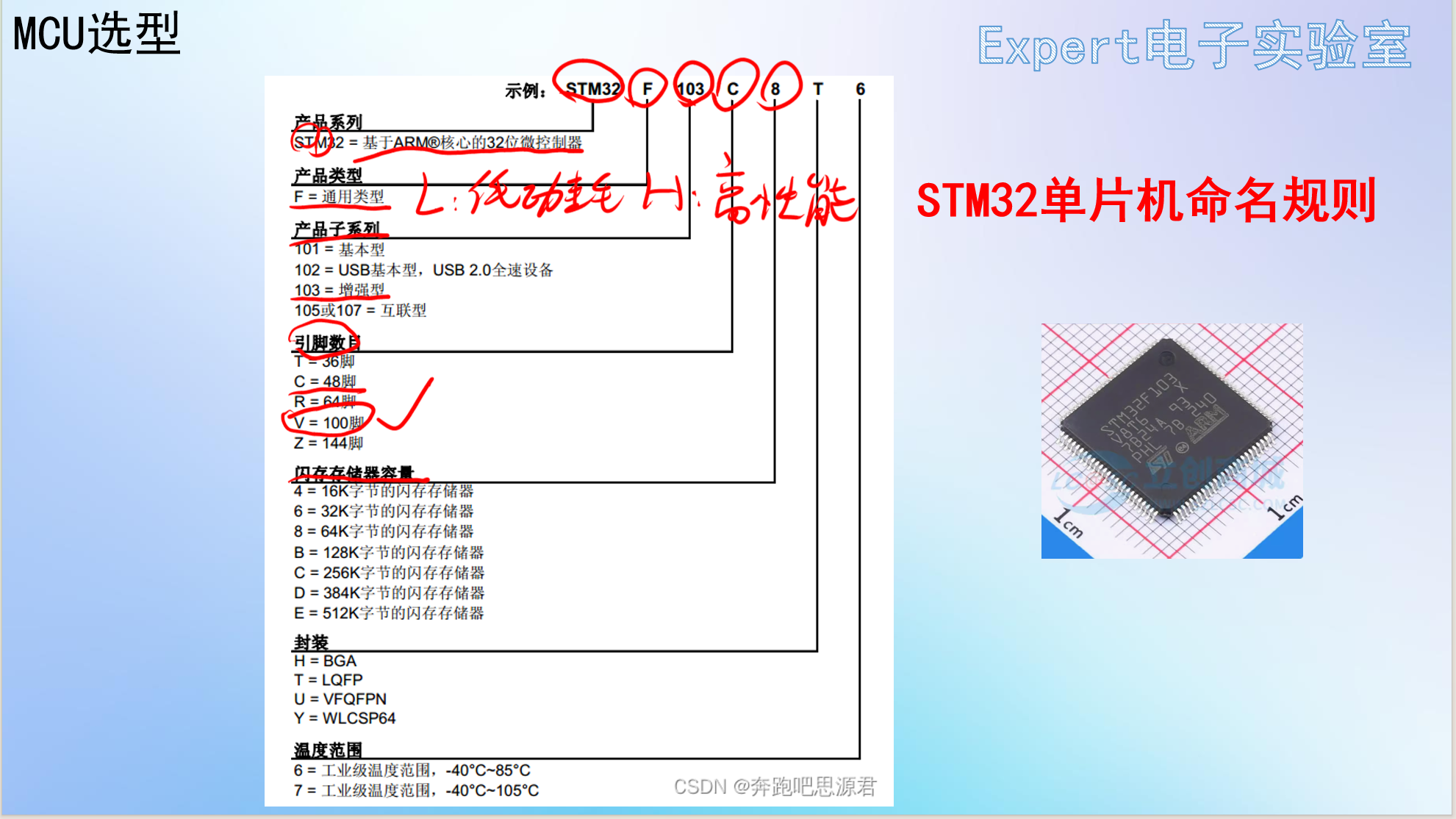

1. STM32命名规则

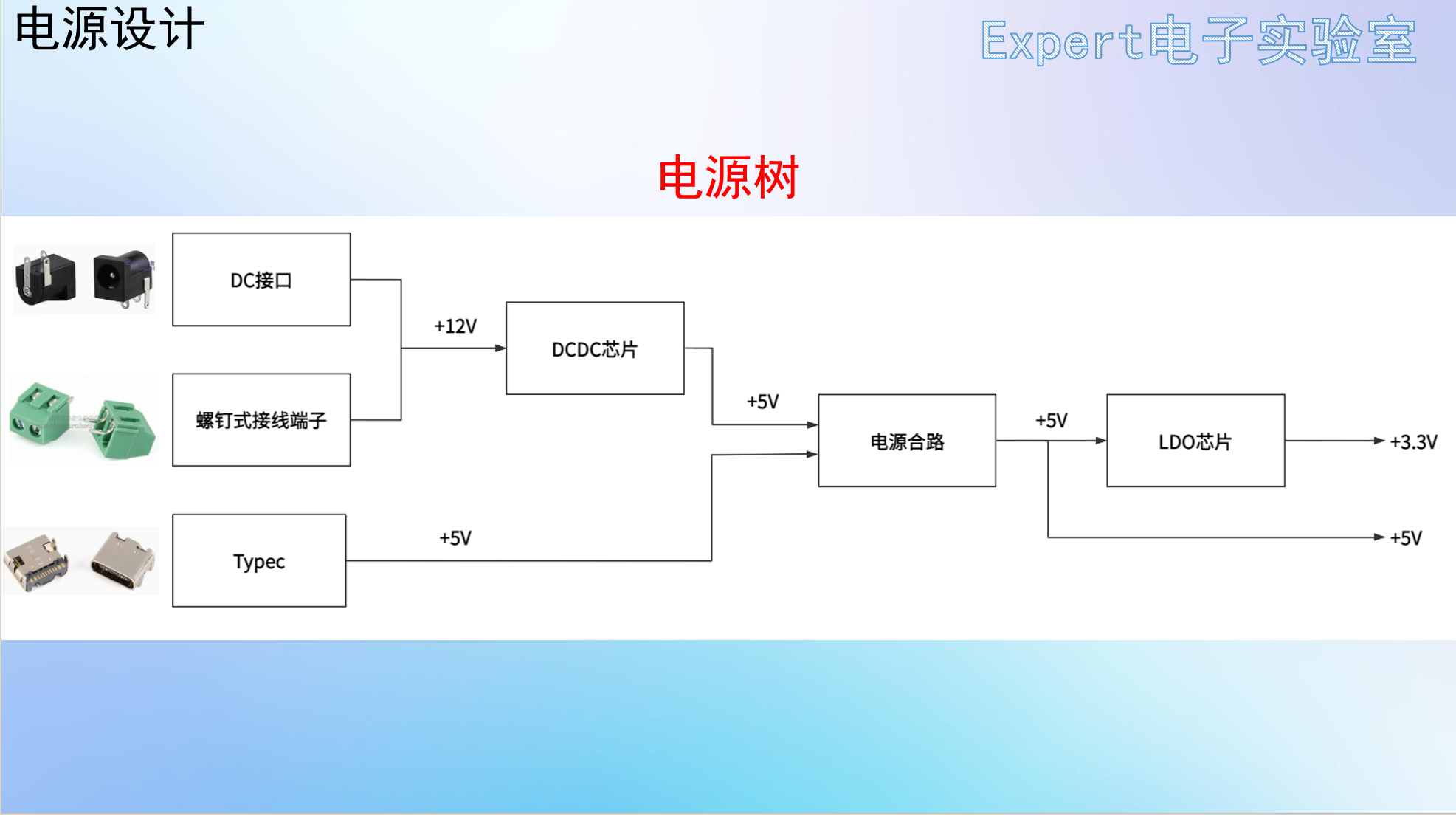

2. 电源树

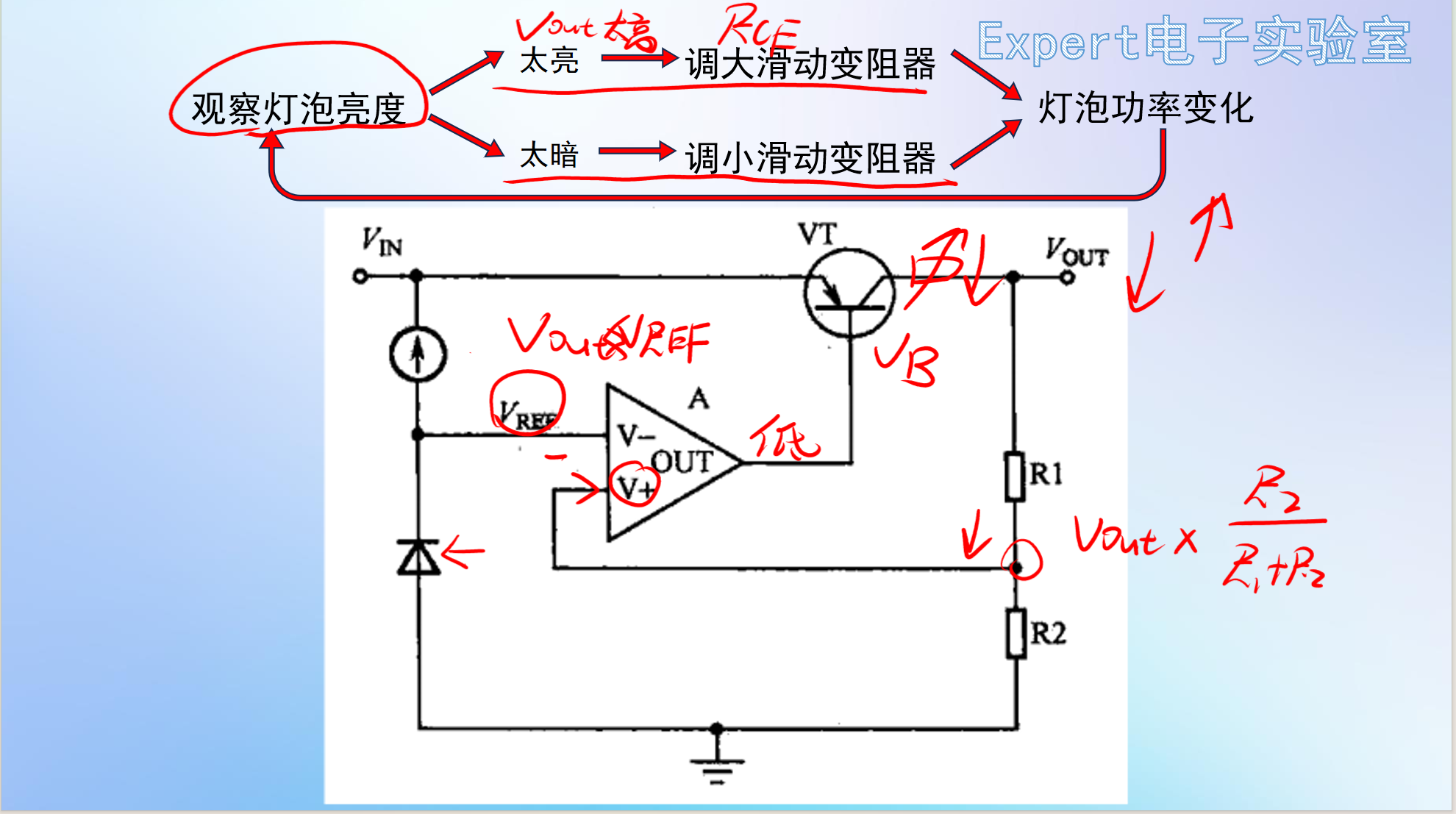

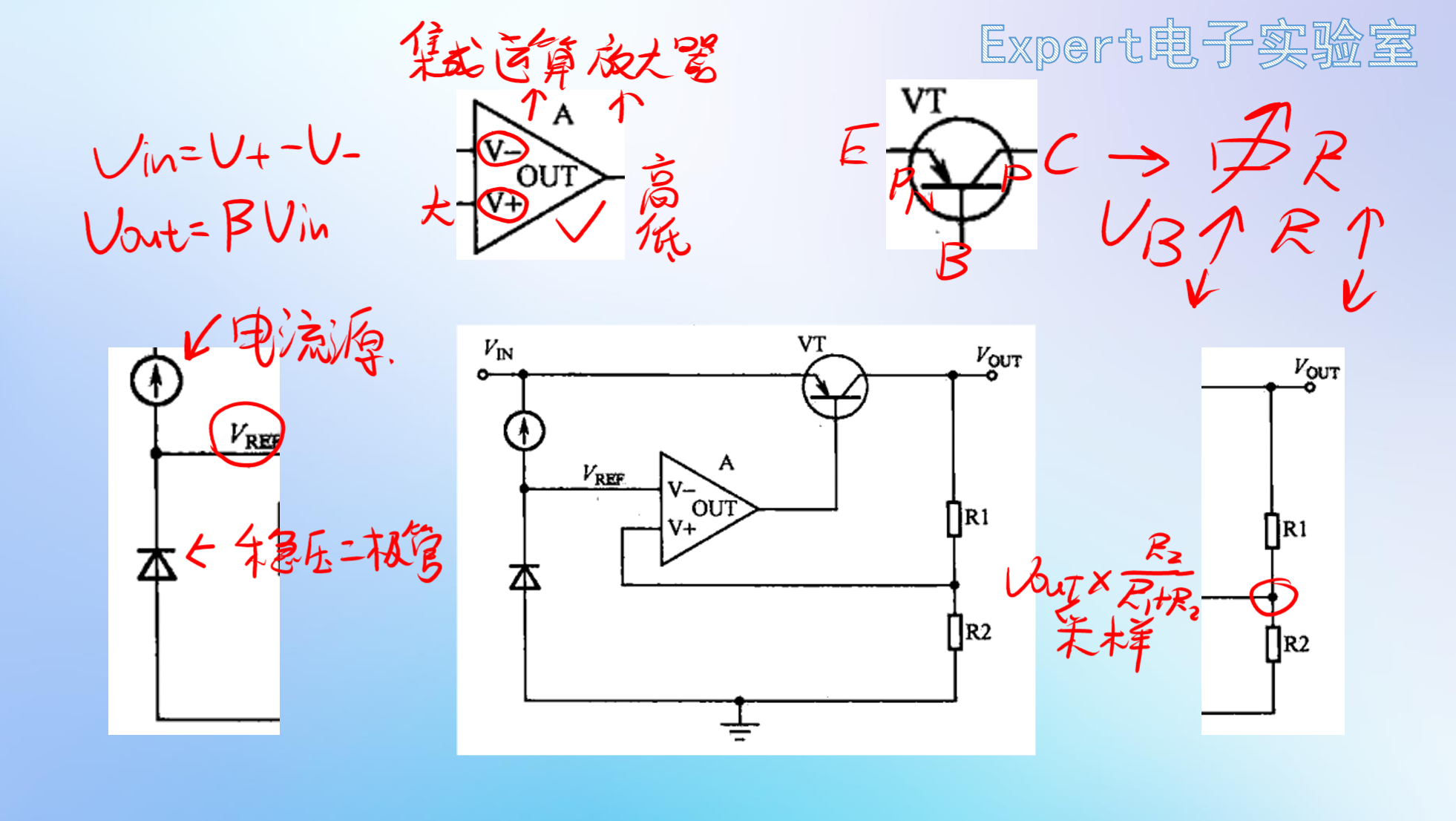

3. LDO-低压差线性稳压器

集成运算放大器：V+ > V-时输出高电平；反之输出低电平。

PNP三极管：可看作滑动变阻器，由基极电压控制阻值，当基极电压电压降低时，阻值减小，反之增大。

V+：采样电压，实际为R2分压，等于Vout*R2/（R1+R2）。

REF：基准电压。

基本工作原理：若V+小于Vref，运算放大器输出低电平，三极管基极电压降低，阻值变小，则Vout变大；当V+大于Vref时，运算放大器输出高电平，三极管基极电压升高，阻值变大，则Vout变小。

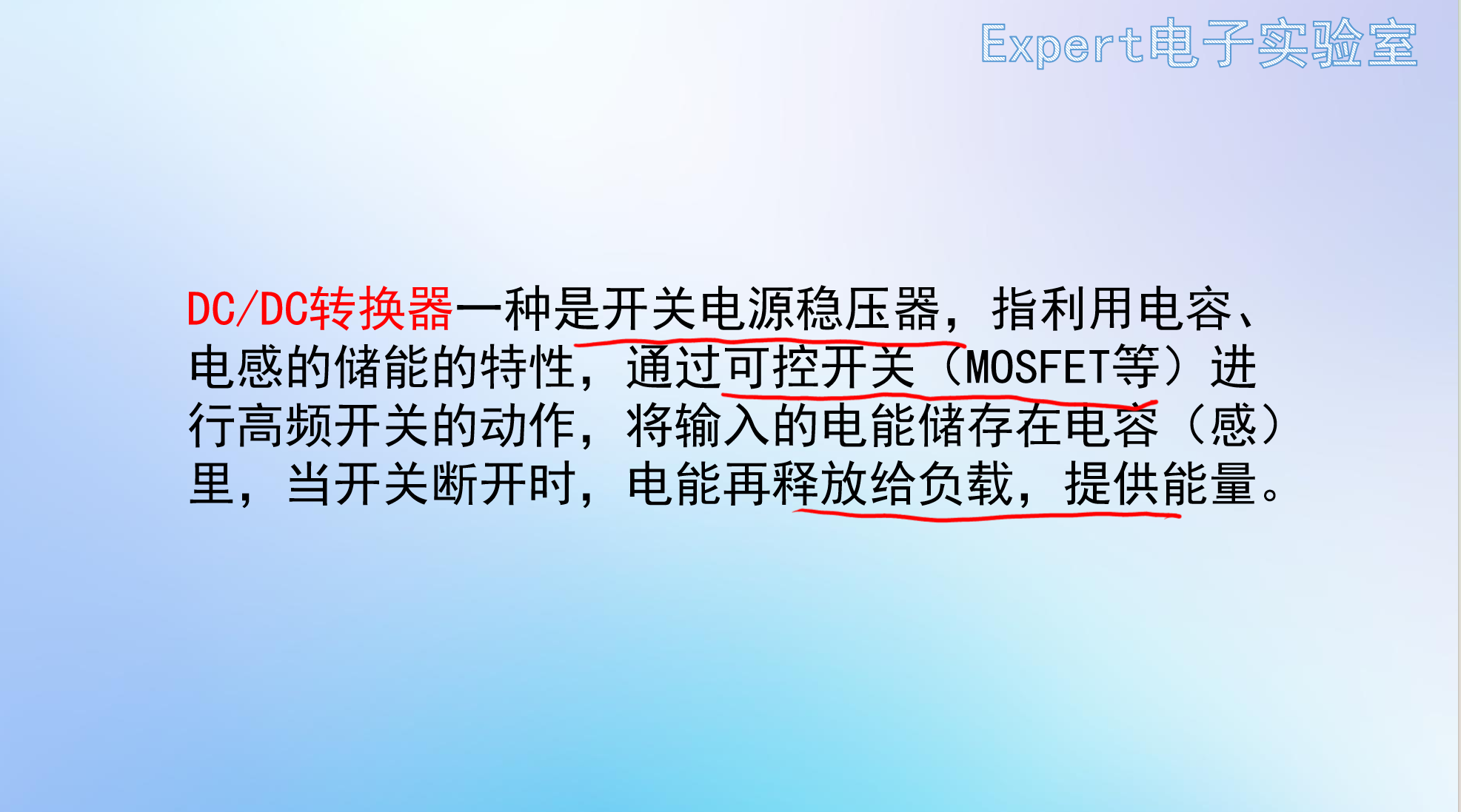

4. DCDC电路

基本原理

降压DCDC：BUCK电路

升压DCDC：BOOST电路

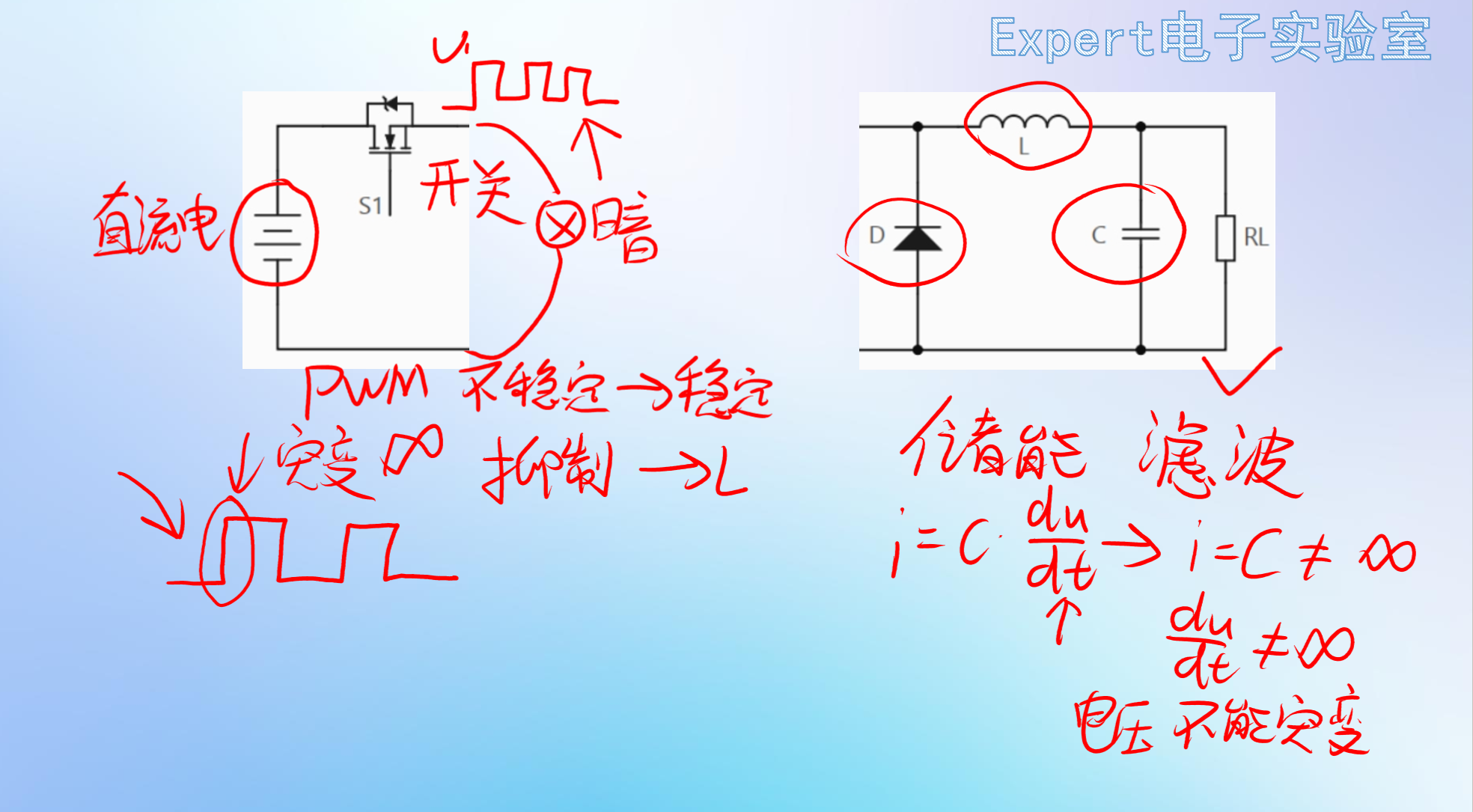

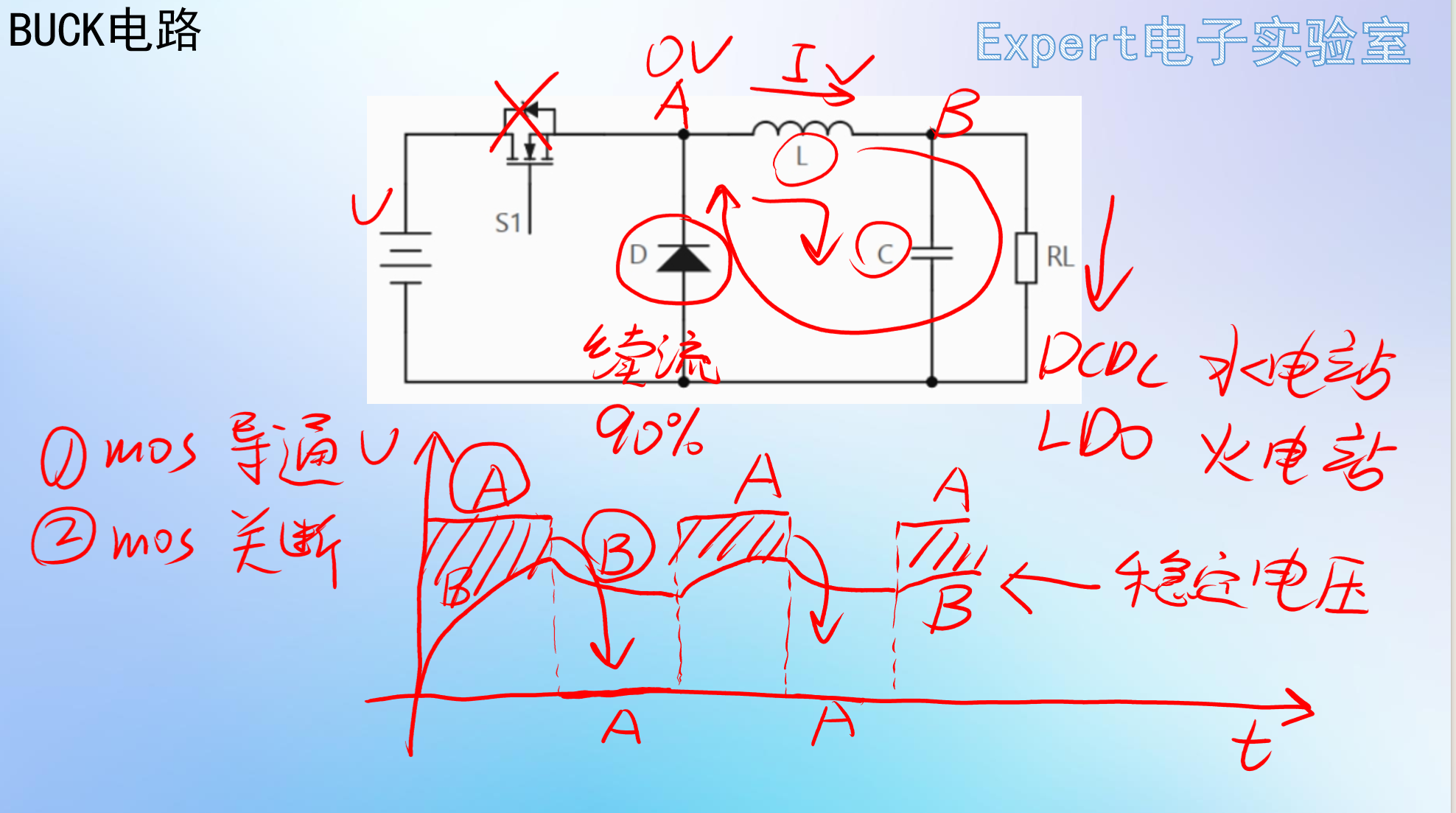

BUCK电路

工作原理：当MOS导通时充电，MOS关断时放电，由于关断频率很快，则输出电压近似稳定在某一值。

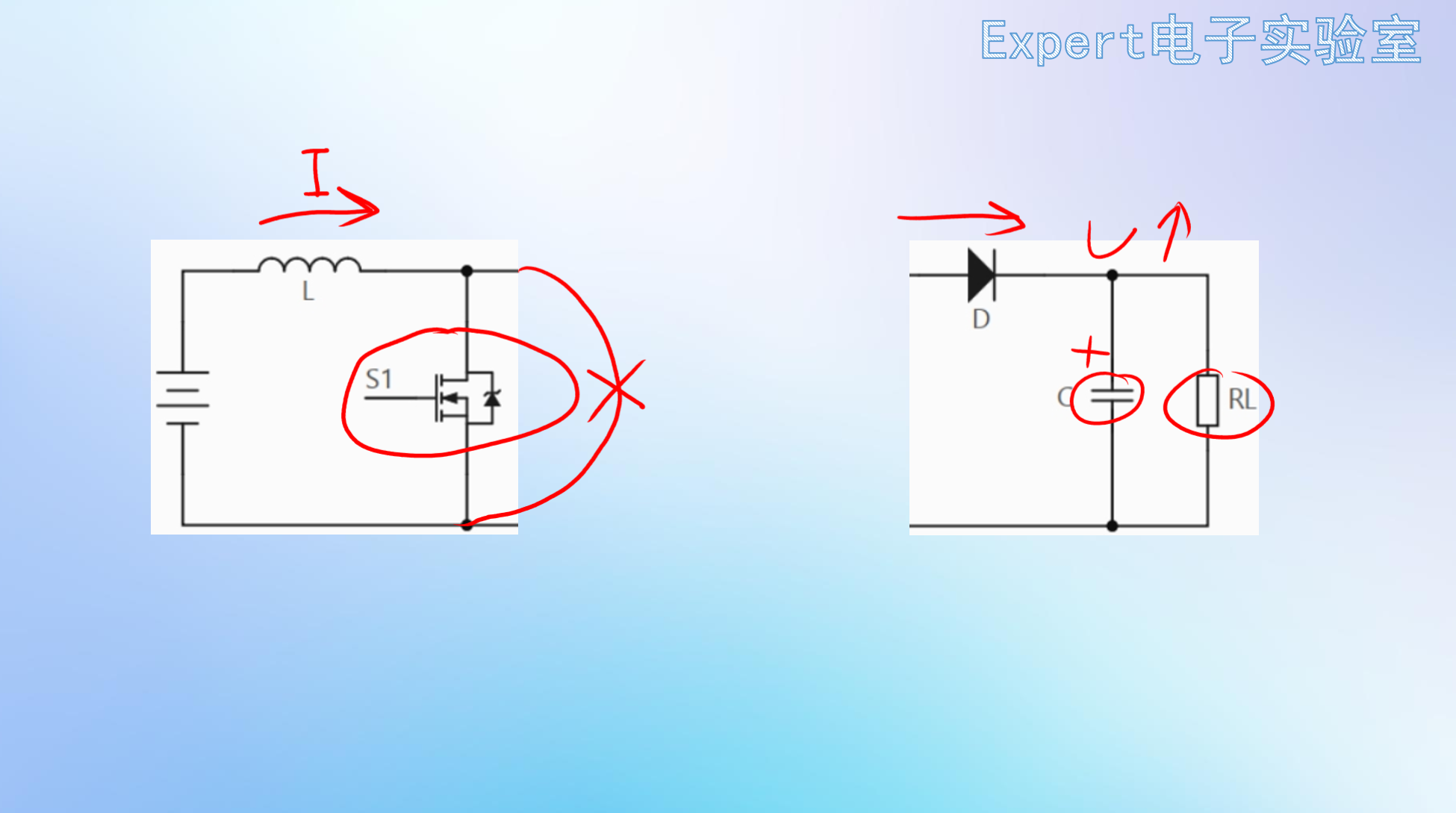

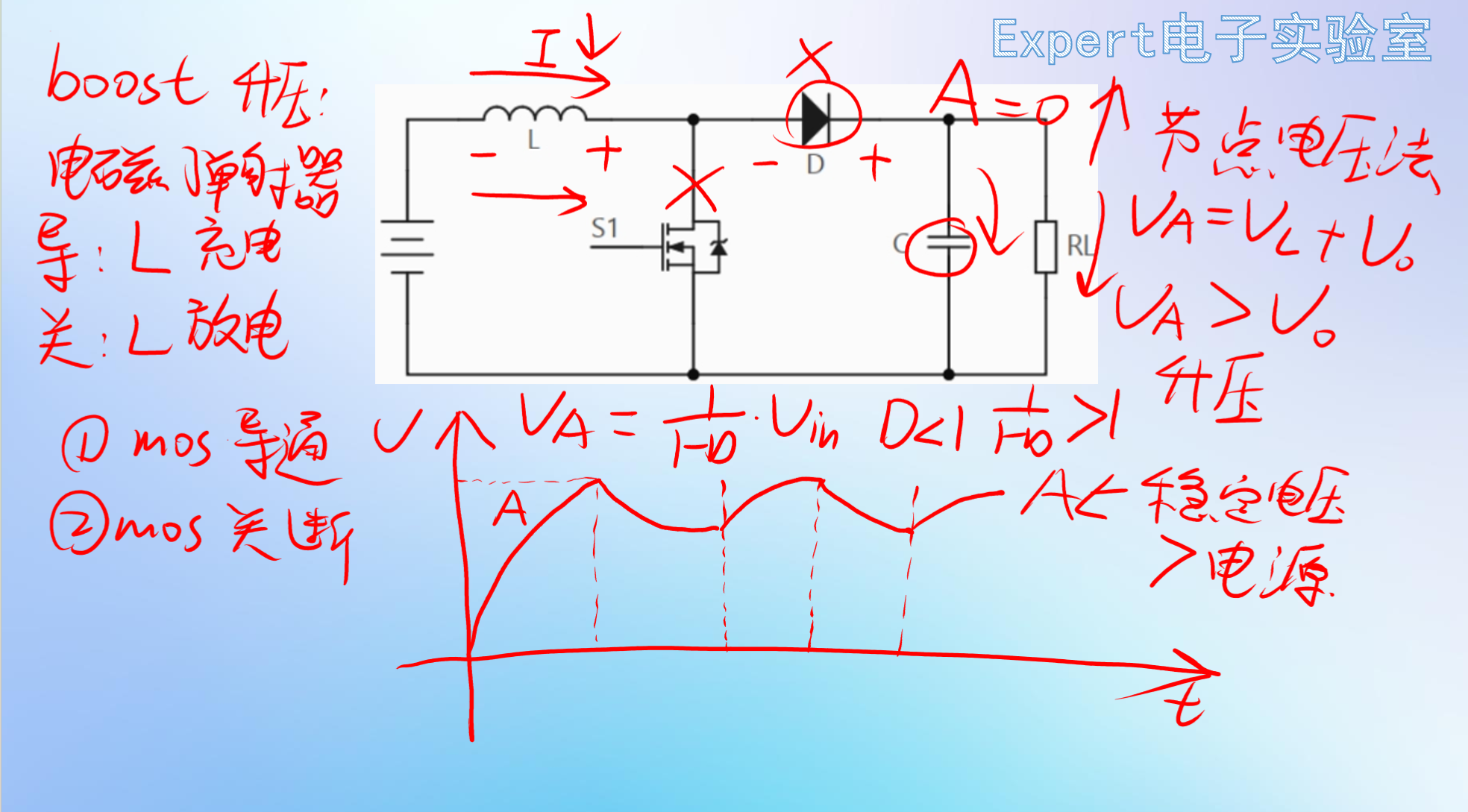

BOOST电路

工作原理：当MOS关断时L放电，因为电感内部有一个与电流方向相反，阻止电流减小的电压，所以输出电压等于电感电压加上电源电压，表现出升压的效果。

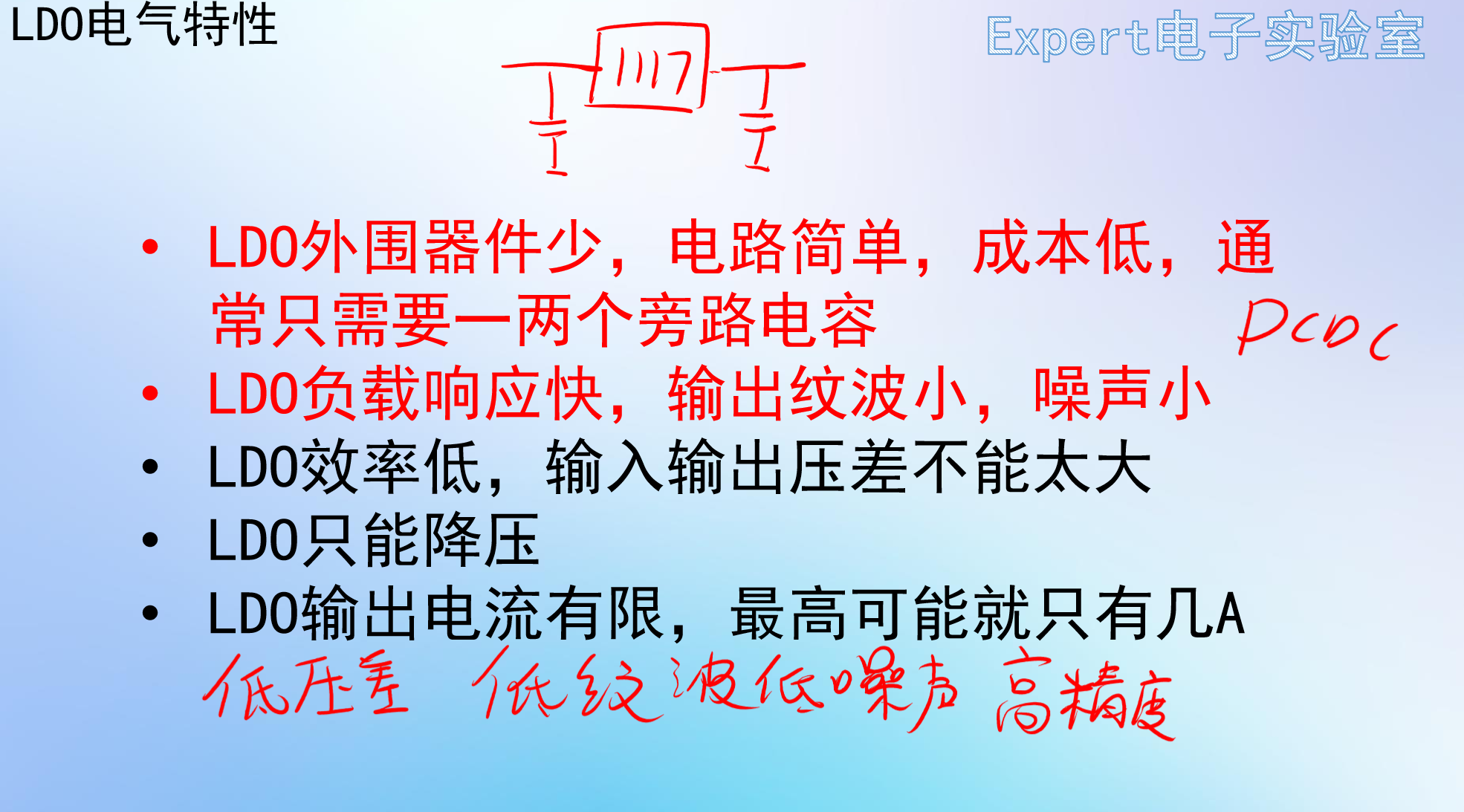

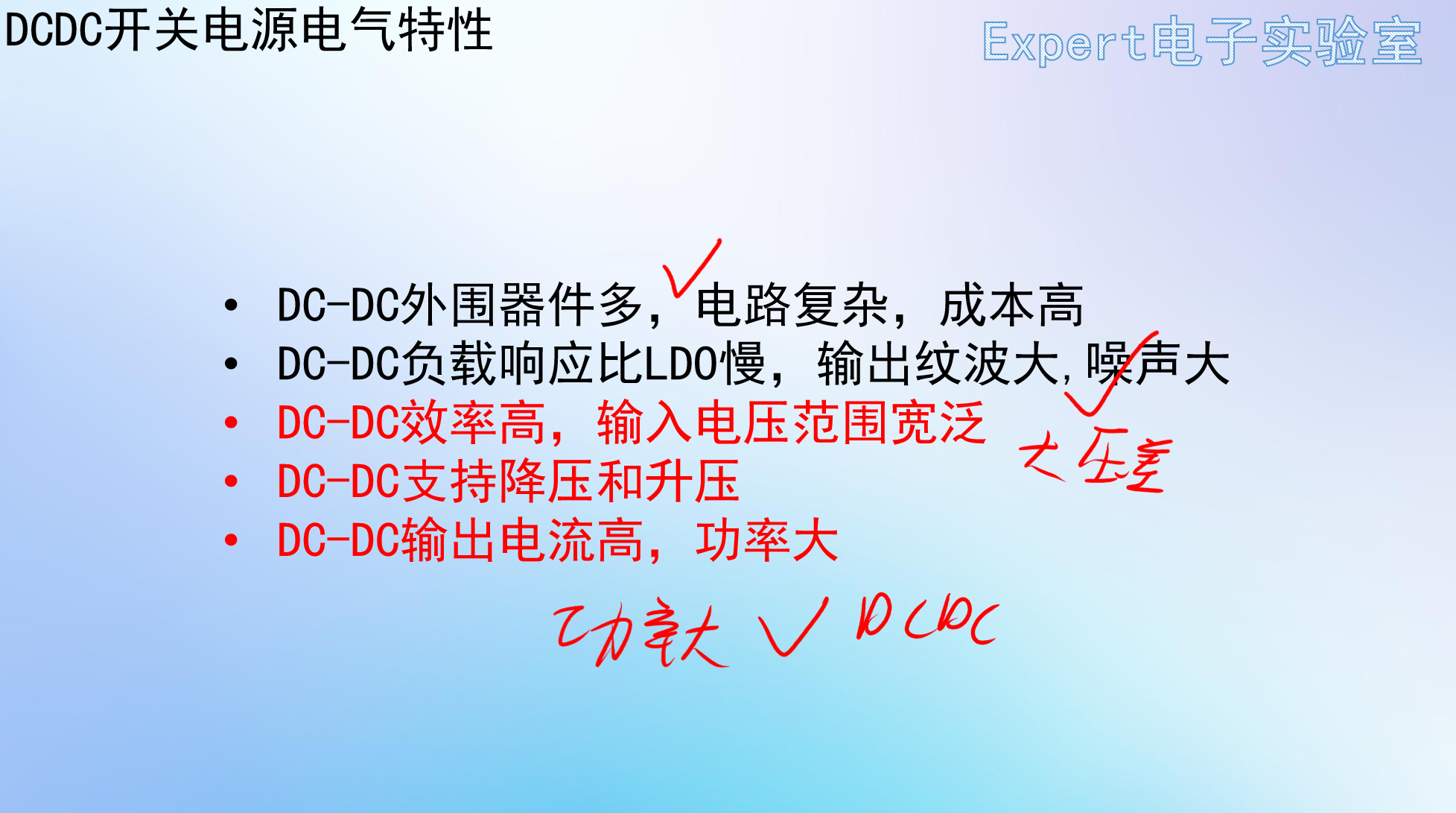

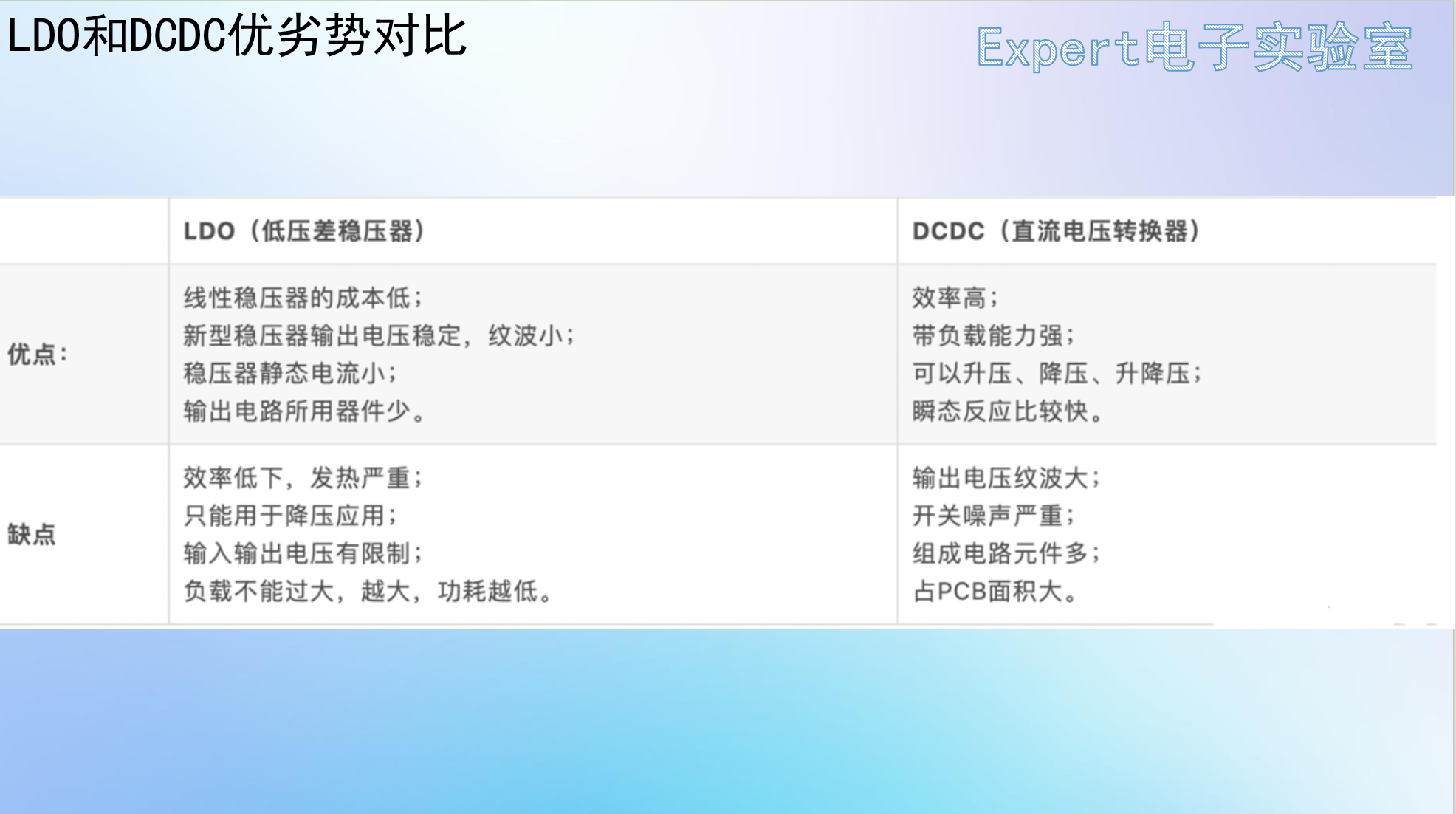

5. LDO与DCDC优劣对比

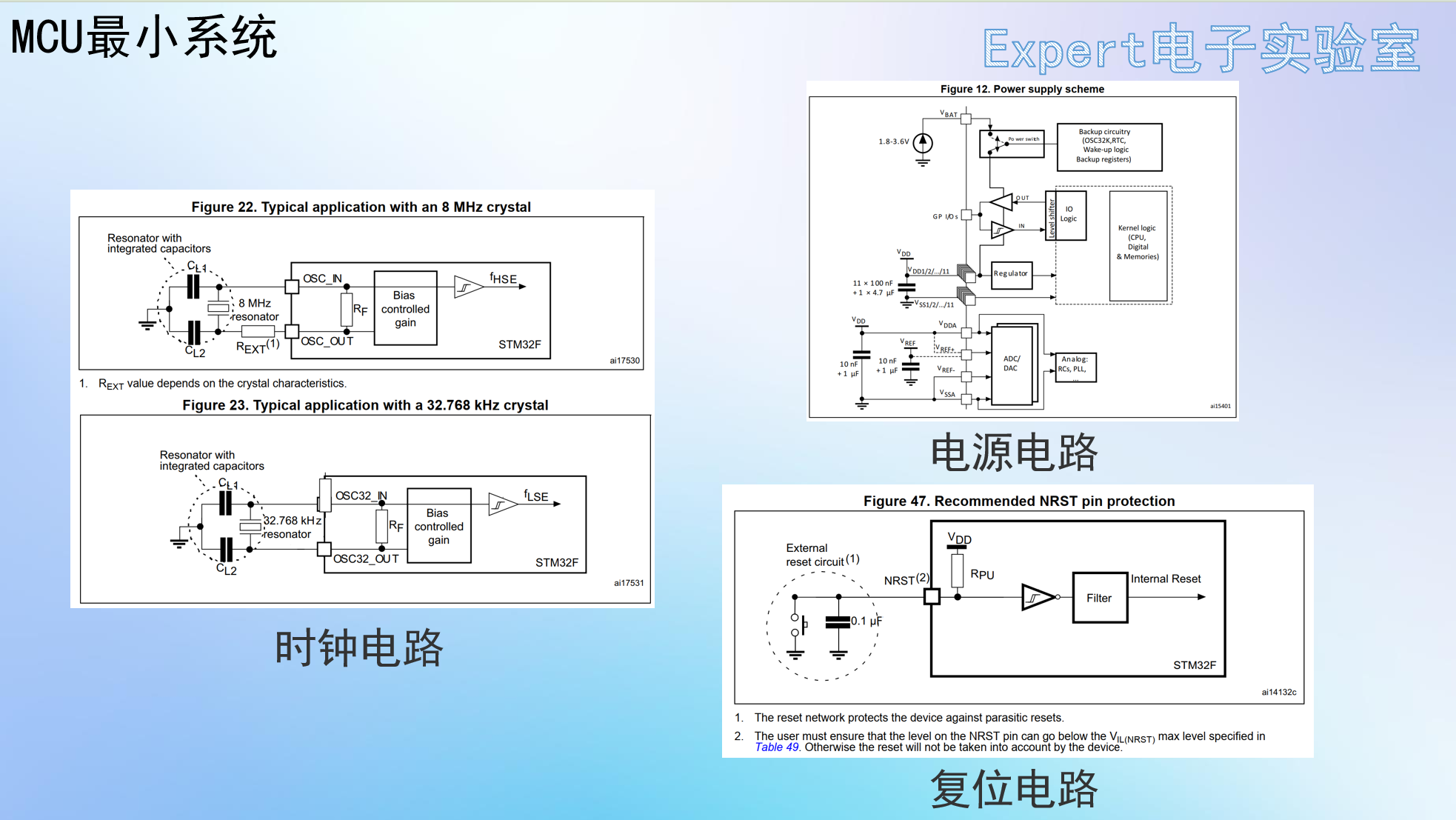

6. MCU最小系统

时钟电路，复位电路，电源电路

7. 基准电压源

注：本人正在学习expert实验室的pcb设计课程，此博客目的为记录学习，上述PPT均出自expert实验室。—— 2025.10.2
