机器视觉滤光片怎么选？

🎯机器视觉滤光片怎么选？

在机器视觉检测中，很多人会忽略 “滤光片” 的作用 —— 明明用了高分辨率相机和专业光源，却还是拍不清缺陷：金属零件表面反光刺眼，透明玻璃的划痕被环境光掩盖，彩色产品的色差误判率居高不下。其实问题很可能出在 “滤光片没选对”。滤光片看似小巧，却是机器视觉的 “图像优化开关”—— 它能过滤干扰光、突出目标特征，让相机只 “看” 到需要的信息。今天拆解机器视觉滤光片的 5 大核心选型维度，结合 6 大典型场景案例，帮你快速选对滤光片，解决 “图像模糊、缺陷漏判” 的难题。

🎯一、先明确：滤光片不是 “可有可无”，它解决 3 大检测痛点

很多人觉得 “有光源和相机就行，滤光片是额外成本”，但实际应用中，滤光片能解决机器视觉的 3 大核心痛点，直接决定检测成败：

1. 过滤干扰光：车间的 LED 灯、阳光、设备反光等杂光，会让图像出现 “光斑、灰雾”，掩盖缺陷（如金属划痕被反光覆盖），滤光片能只允许目标波长的光通过，挡住杂光；

2. 突出目标特征：不同材质 / 缺陷对光的反射 / 吸收特性不同（如红色零件反射红光、绿色零件反射绿光），滤光片可强化目标区域的光信号，让缺陷与背景的对比度提升 3-5 倍；

3. 降低算法难度：清晰、高对比度的图像，能减少算法对 “复杂去噪、边缘提取” 的依赖，降低误判率（如未用滤光片时误判率 8%，用对后可降至 1% 以下）。

   简单说：选对滤光片，相当于给相机装了 “精准取景器”，让检测更准、更稳。

🎯二、机器视觉滤光片 5 大核心选型维度：从 “需求” 到 “匹配”

滤光片选型不是 “看参数买贵的”，而是 “按场景选对的”，核心围绕 5 个维度展开，每个维度都对应具体检测需求：

1. 维度 1：按 “光源波长” 选 —— 让滤光片与光源 “同频”

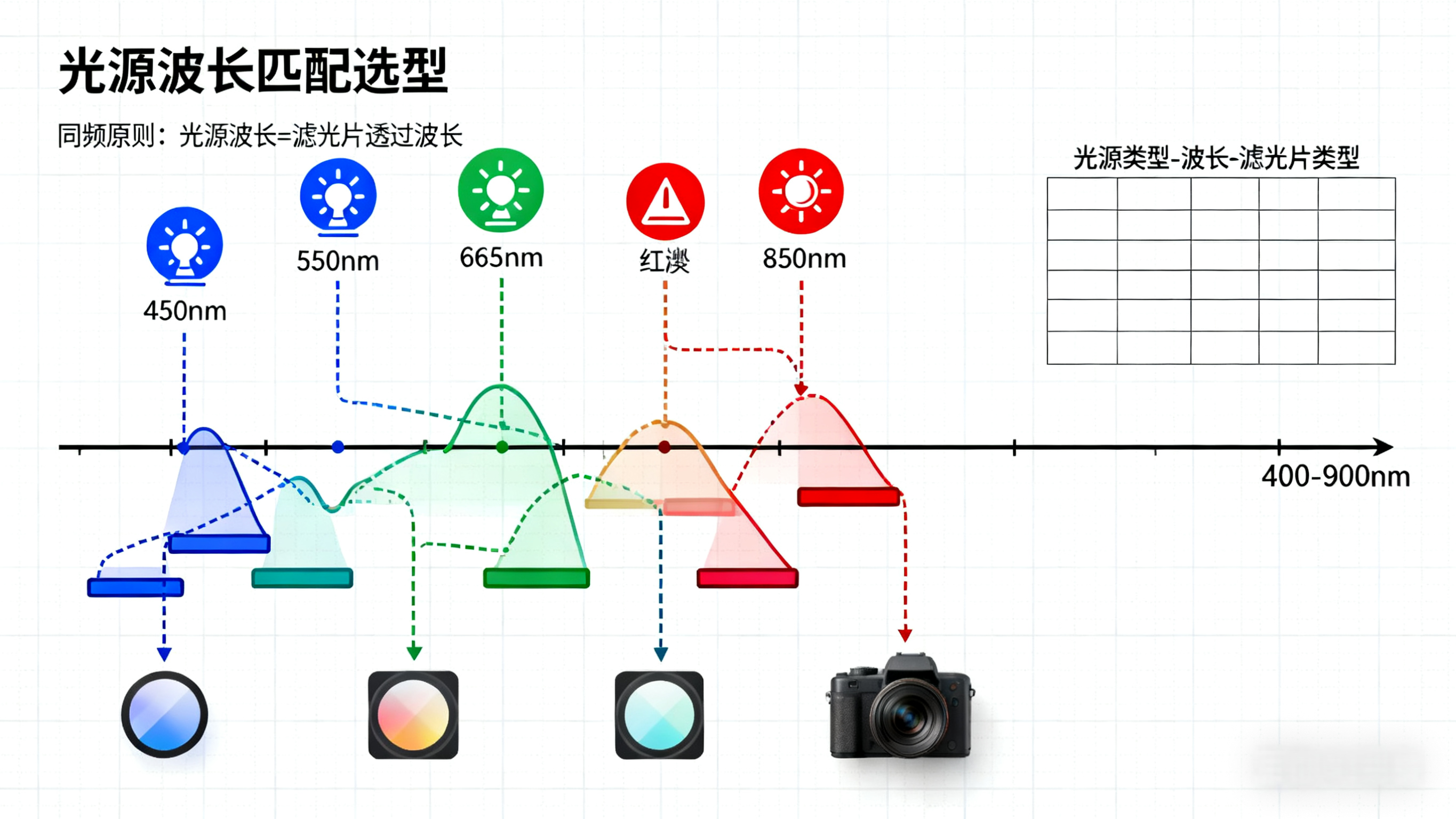

核心逻辑：滤光片的 “透过波长” 必须与光源的 “发光波长” 匹配，才能让光源的有效光最大限度通过，同时挡住杂光（若光源发 450nm 蓝光，滤光片却选 650nm 红光透过，光源光会被挡住，图像会漆黑）。

常见光源与滤光片匹配方案：

光源类型	光源波长	适配滤光片类型	适用场景
蓝色 LED 光源	450-470nm	蓝色带通滤光片	金属表面缺陷、白色零件检测
绿色 LED 光源	520-550nm	绿色带通滤光片	透明件内部气泡、红色零件检测
红色 LED 光源	620-660nm	红色带通滤光片	深色零件（如黑色塑料）缺陷检测
紫外 UV 光源	365-400nm	紫外带通滤光片	UV 隐形标记识别、荧光检测
红外 IR 光源	850-940nm	红外带通滤光片	塑料内部应力痕、夜视检测

场景案例：某汽车厂检测黑色塑料保险杠的划痕 ——

• 错误选型：用白色光源 + 无滤光片，黑色保险杠吸收大部分白光，图像灰暗，划痕看不清；

• 正确选型：用 660nm 红色 LED 光源 + 660nm 红色带通滤光片，黑色保险杠对红光反射率低（背景暗），划痕处反射红光（目标亮），划痕与背景对比度提升 4 倍，检测准确率从 75% 升至 99.2%。

2. 维度 2：按 “检测目标颜色” 选 —— 让目标 “更突出”

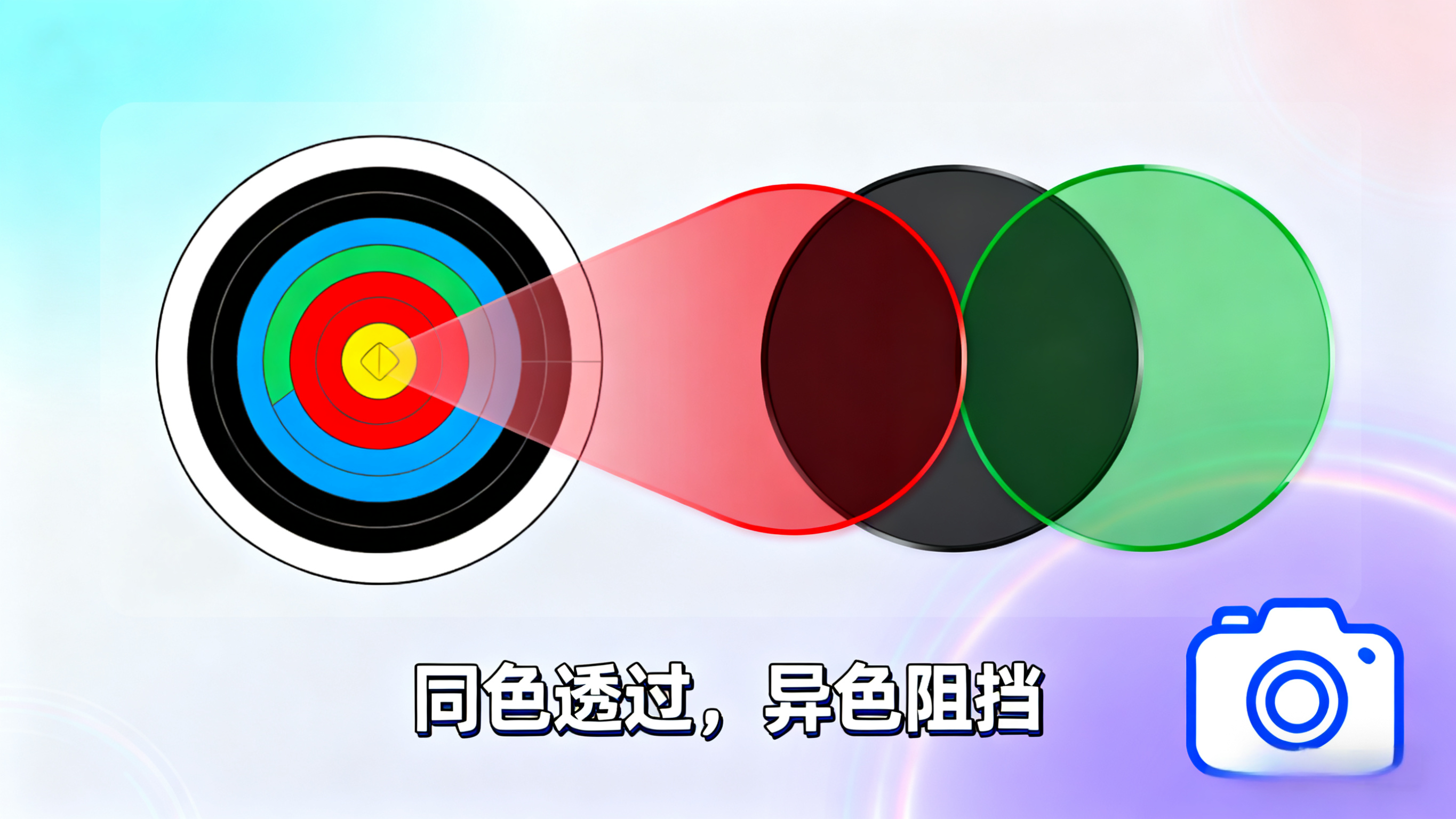

核心逻辑：遵循 “同色透过、异色阻挡” 原则 —— 若检测目标是某颜色（如红色零件的缺陷），选与目标同颜色的滤光片，让目标反射的光通过，背景光被挡住，目标更清晰；若检测 “目标与背景的颜色差异”（如红色零件上的绿色杂质），选与目标颜色互补的滤光片。

颜色匹配速查表：

检测目标颜色	适配滤光片颜色	核心效果	适用场景
红色目标 / 缺陷	红色滤光片	目标亮、背景暗	红色零件的划痕、缺角检测
绿色目标 / 缺陷	绿色滤光片	目标亮、背景暗	绿色 PCB 板的线路缺陷检测
蓝色目标 / 缺陷	蓝色滤光片	目标亮、背景暗	蓝色玻璃的杂质检测
目标与背景色差大（如红底绿点）	与背景同色滤光片	背景暗、目标（异色）更突出	红色零件上的绿色杂质检测

场景案例：某电子厂检测红色 PCB 板上的线路短路（线路为铜色，与红色基板色差小）——

• 错误选型：用白色光源 + 无滤光片，铜色线路与红色基板对比度低，短路处难分辨；

• 正确选型：用 550nm 绿色光源 + 550nm 绿色带通滤光片，红色基板吸收绿光（背景暗），铜色线路反射绿光（线路亮），短路处的 “线路粘连” 清晰可见，误判率从 10% 降至 0.8%。

3. 维度 3：按 “缺陷类型” 选 —— 针对性强化缺陷特征

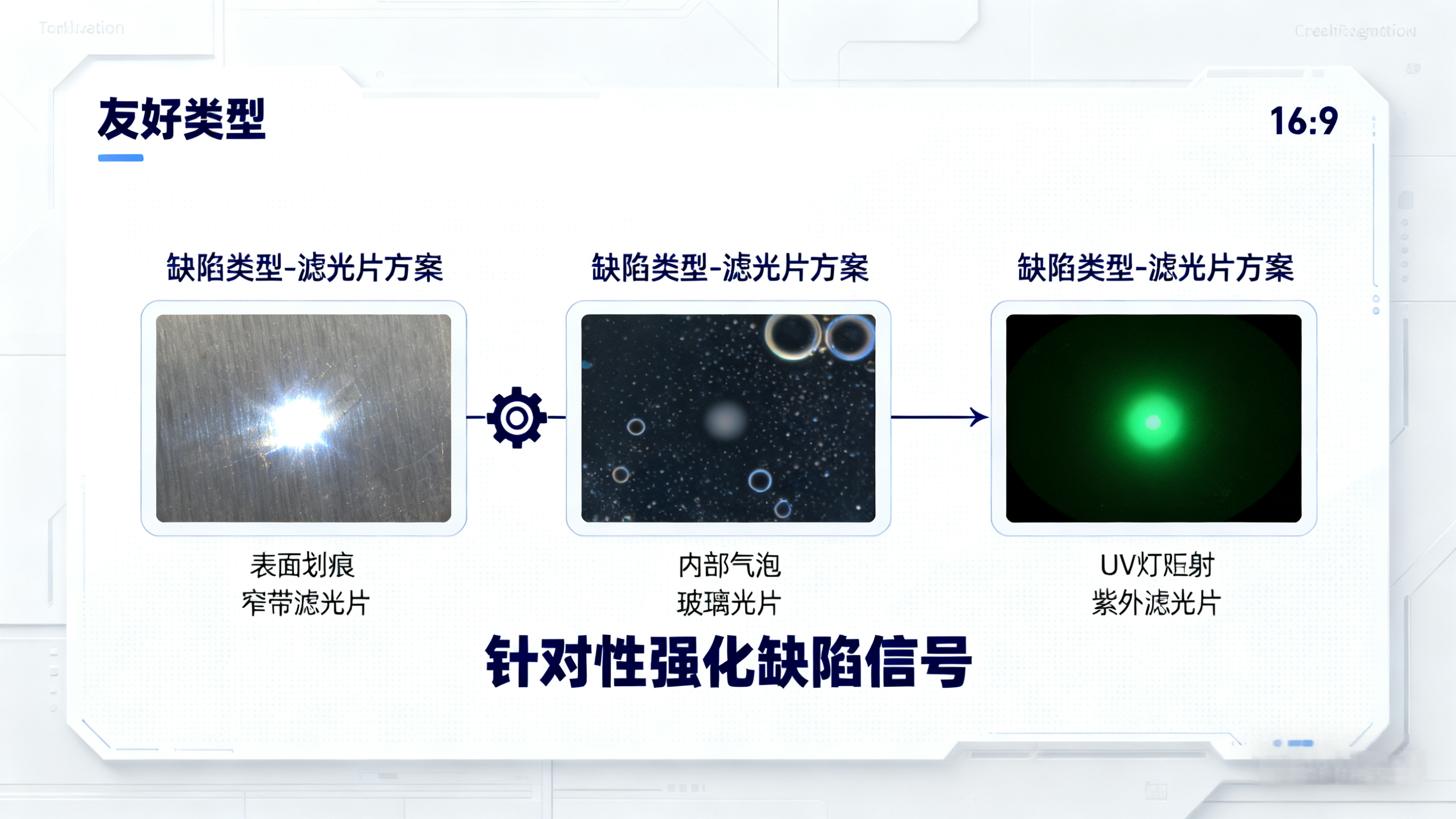

核心逻辑：不同缺陷（如表面划痕、内部气泡、荧光标记）对光的响应不同，需选对应滤光片强化缺陷信号：

• 表面缺陷（划痕、凹陷）：选 “窄带通滤光片”（透过带宽＜50nm），减少杂光干扰，突出缺陷的 “反射差异”（如金属划痕处反光与周围不同）；

• 内部缺陷（气泡、杂质）：选 “与光源同波长的带通滤光片”+“偏振滤光片”，偏振滤光片可消除透明材质的表面反光，让内部缺陷的 “散射光” 更明显；

• 荧光缺陷（UV 渗透剂、隐形标记）：选 “紫外激发滤光片 + 可见光滤光片” 组合 —— 紫外滤光片让 UV 光激发荧光，可见光滤光片只允许荧光（如绿色荧光）通过，挡住多余 UV 光。

场景案例：某玻璃厂检测手机玻璃内部的气泡（直径＜0.1mm）——

• 错误选型：用白色光源 + 无滤光片，玻璃表面反光强，内部气泡被反光掩盖；

• 正确选型：用 460nm 蓝色 LED 光源 + 460nm 蓝色带通滤光片 + 偏振片，偏振片消除表面反光，蓝色光穿透玻璃时，气泡产生散射光，在图像中呈现 “暗点”，气泡检出率从 60% 升至 99.5%。

4. 维度 4：按 “环境光干扰” 选 —— 挡住杂光 “不添乱”

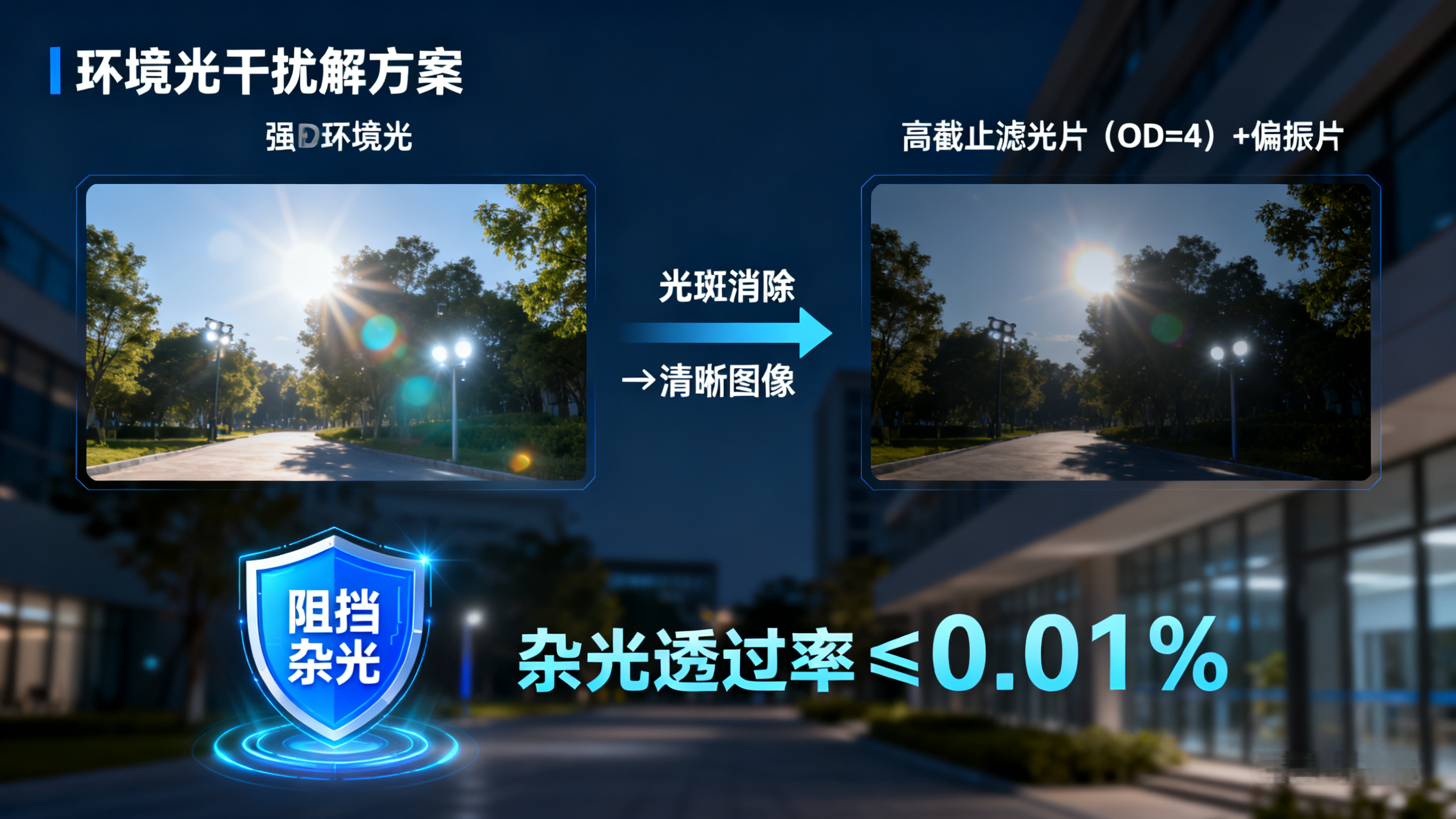

核心逻辑：若检测环境有强杂光（如阳光直射、车间 LED 灯密集），需选 “高截止深度” 的滤光片（截止深度 OD≥4，意味着杂光透过率≤0.01%），避免杂光进入相机；若环境光弱（如暗箱内检测），可选 “低截止深度” 滤光片（OD≥2），降低成本。

环境光与滤光片选型方案：

环境光强度	适配滤光片特性	推荐滤光片类型	注意事项
强环境光（阳光、多 LED 灯）	高截止深度（OD≥4）、窄带通	窄带带通滤光片 + 偏振片	偏振片需与光源偏振方向匹配
中等环境光（普通车间灯）	中截止深度（OD≥3）、中宽带通	中宽带带通滤光片	确保滤光片透过波长不与环境光重叠
弱环境光（暗箱、封闭工位）	低截止深度（OD≥2）、宽带通	宽带带通滤光片	可适当降低成本，不影响精度

场景案例：某光伏厂在室外检测光伏玻璃（阳光直射，环境光强）——

• 错误选型：用 660nm 红色光源 + 普通红色滤光片（OD=2），阳光中的红光进入相机，图像出现光斑，玻璃划痕漏判；

• 正确选型：用 660nm 红色光源 + 高截止深度红色滤光片（OD=4）+ 偏振片，阳光杂光透过率＜0.01%，光斑消失，划痕检测准确率从 82% 升至 99.3%。

5. 维度 5：按 “相机传感器” 选 —— 避免 “波长不兼容”

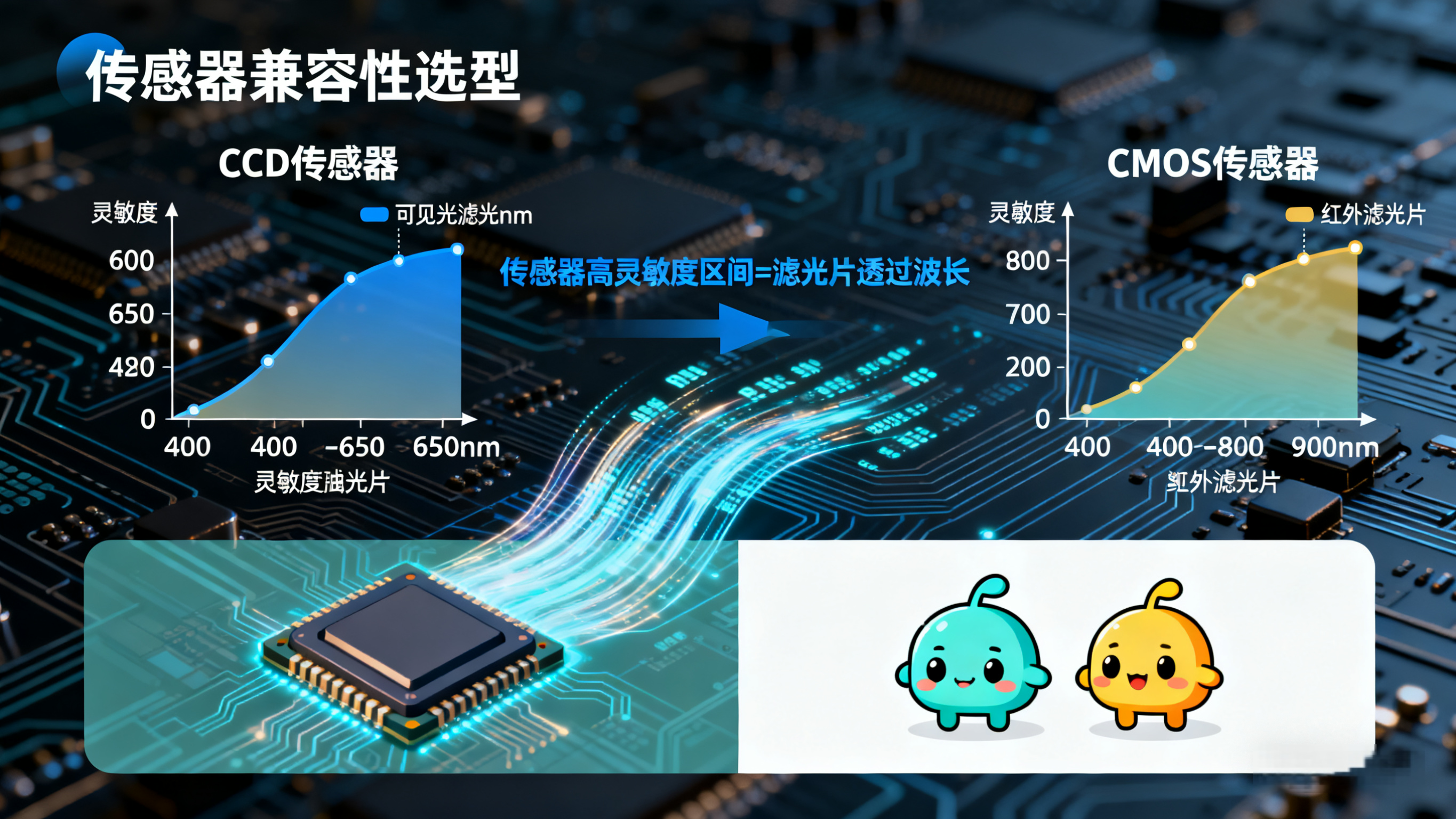

核心逻辑：相机传感器（如 CCD、CMOS）对不同波长光的灵敏度不同（如 CCD 对可见光灵敏度高，CMOS 对近红外光灵敏度高），滤光片的透过波长需在传感器的 “高灵敏度区间” 内，否则即使滤光片透过光，传感器也无法有效接收，图像会偏暗。

传感器与滤光片适配建议：

传感器类型	高灵敏度波长范围	适配滤光片波长范围	不推荐滤光片类型
CCD 传感器	400-650nm（可见光）	400-650nm 带通滤光片	＞700nm 的红外滤光片
CMOS 传感器	400-900nm（可见光 + 近红外）	400-900nm 带通滤光片	无明显限制，需匹配光源
紫外传感器	200-400nm（UV）	200-400nm 紫外滤光片	＞400nm 的可见光滤光片

场景案例：某工厂用 CCD 相机检测 UV 隐形标记（需 365nm 紫外光激发）——

• 错误选型：用 365nm UV 光源 + 365nm 紫外滤光片，但 CCD 传感器对 365nm UV 光灵敏度低，标记荧光信号弱，图像模糊；

• 正确选型：更换为 “紫外增强型 CCD 传感器”+365nm 紫外滤光片，传感器对 UV 光灵敏度提升 5 倍，隐形标记清晰可见，识别率从 70% 升至 99.8%。

🎯三、6 大典型场景滤光片选型实例：直接对号入座

掌握选型维度后，结合实际场景落地更高效，以下 6 个场景覆盖 80% 机器视觉检测需求：

检测场景	光源选择	滤光片选型	核心效果
1. 金属零件表面划痕检测	450nm 蓝色 LED	450nm 窄带带通滤光片（OD=3）	划痕与金属表面对比度提升 4 倍，漏判率＜0.5%
2. 透明玻璃内部气泡检测	520nm 绿色 LED + 偏振光源	520nm 绿色带通滤光片 + 偏振片	消除表面反光，气泡检出率 99.5%
3. 红色塑料零件缺角检测	620nm 红色 LED	620nm 红色带通滤光片（OD=2）	缺角处与红色背景对比明显，误判率＜1%
4. PCB 板线路短路检测	550nm 绿色 LED	550nm 绿色带通滤光片	铜色线路亮、绿色基板暗，短路处清晰
5. UV 隐形标记识别	365nm UV 光源	365nm 紫外带通滤光片 + 可见光滤光片	标记荧光信号强，识别率 99.8%
6. 黑色橡胶杂质检测	850nm 红外 LED	850nm 红外带通滤光片	黑色橡胶吸收红外光（背景暗），杂质反射红外光（目标亮）

🎯四、滤光片选型避坑 3 要点：别踩这些 “低级错误”

1. 别只看 “波长”，忽略 “带宽”：同样是 660nm 红色滤光片，带宽 50nm（635-685nm）比带宽 20nm（650-670nm）的杂光透过更多，强环境光下需选窄带滤光片（带宽＜30nm），避免杂光干扰；

2. 别忽略 “偏振片的方向”：用偏振滤光片时，需让 “光源偏振方向” 与 “滤光片偏振方向” 垂直（如光源偏振 90°，滤光片偏振 0°），才能最大程度消除反光，方向错了会导致图像偏暗；

3. 别 “一劳永逸”，需场景验证：即使按维度选型，也需实际测试 —— 先用样品滤光片在现场拍图，观察缺陷清晰度，再批量采购（避免因批次差异、环境变化导致选型失效）。

🎯五、总结：滤光片选型 =“需求匹配”，不是 “参数比拼”

机器视觉滤光片的核心价值，是 “让相机只关注需要的信息”，选型时不用追求 “最贵、最复杂”，而是围绕 “光源、目标颜色、缺陷类型、环境光、传感器”5 个维度，找到最适配的方案。选对滤光片，不仅能解决 “图像模糊、缺陷漏判” 的问题，还能降低算法开发成本，让整个机器视觉系统更稳定、更高效。

你在机器视觉检测中是否遇到 “杂光干扰、缺陷看不清” 的问题？比如 “金属反光掩盖划痕”“透明件内部气泡难检测”，欢迎留言你的场景和痛点，帮你分析滤光片适配方案～

👇觉得有用就点赞 + 收藏，下次选滤光片时直接对照维度和案例，少走弯路！
