PCIe协议之低功耗篇之 理论深度学习（三）

本章节，主要围绕 PCIe base spec 6.0 的 S5.5 章节内容，进行深度学习和讲解。

一 基本说明

L1电源管理子状态建立了一套链路电源管理机制，该机制在L1链路状态下创建了功耗更低的子状态，并提供了使用这些子状态的相关机制。

L1电源管理子状态包括：

• L1.0 子状态

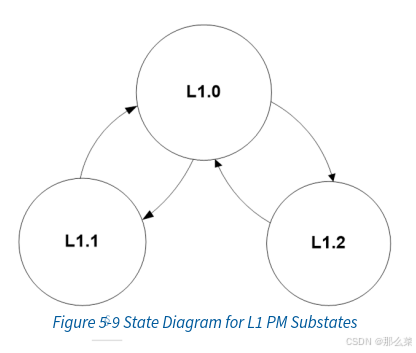

  • L1.0 子状态对应于传统的 L1 链路状态。每当链路进入 L1 状态时，即进入此子状态。L1 PM 子状态机制定义了从此子状态与 L1.1 和 L1.2 子状态之间的相互转换。

  • 上游和下游端口必须按照第 4.2.7.7.2 节的要求，启用电气空闲退出检测功能。

• L1.1 子状态

  • 维持链路共模电压。

  • 使用双向开漏时钟请求信号进行此状态的进入和退出。

  • 不要求上游和下游端口启用电气空闲退出检测功能。
