AOI系统是如何检测高密度电路板的？

🎯AOI系统是如何检测高密度电路板的？从硬件到算法

高密度电路板（如手机 PCB、芯片载板）的线路间距已缩小到 0.1mm 以下，元件尺寸堪比芝麻粒，传统人工检测 “看不清楚、分不明白、查不完备”—— 不仅漏判误判率超 8%，还根本跟不上 1 分钟 30 片的高速生产线。而AOI（自动光学检测）系统，凭借 “高精度成像 + 智能算法”，成了高密度电路板检测的 “刚需工具”。今天从硬件配置到软件逻辑，拆解 AOI 系统检测高密度电路板的 4 步核心流程，帮你搞懂 “它是如何精准识别细微缺陷的”。

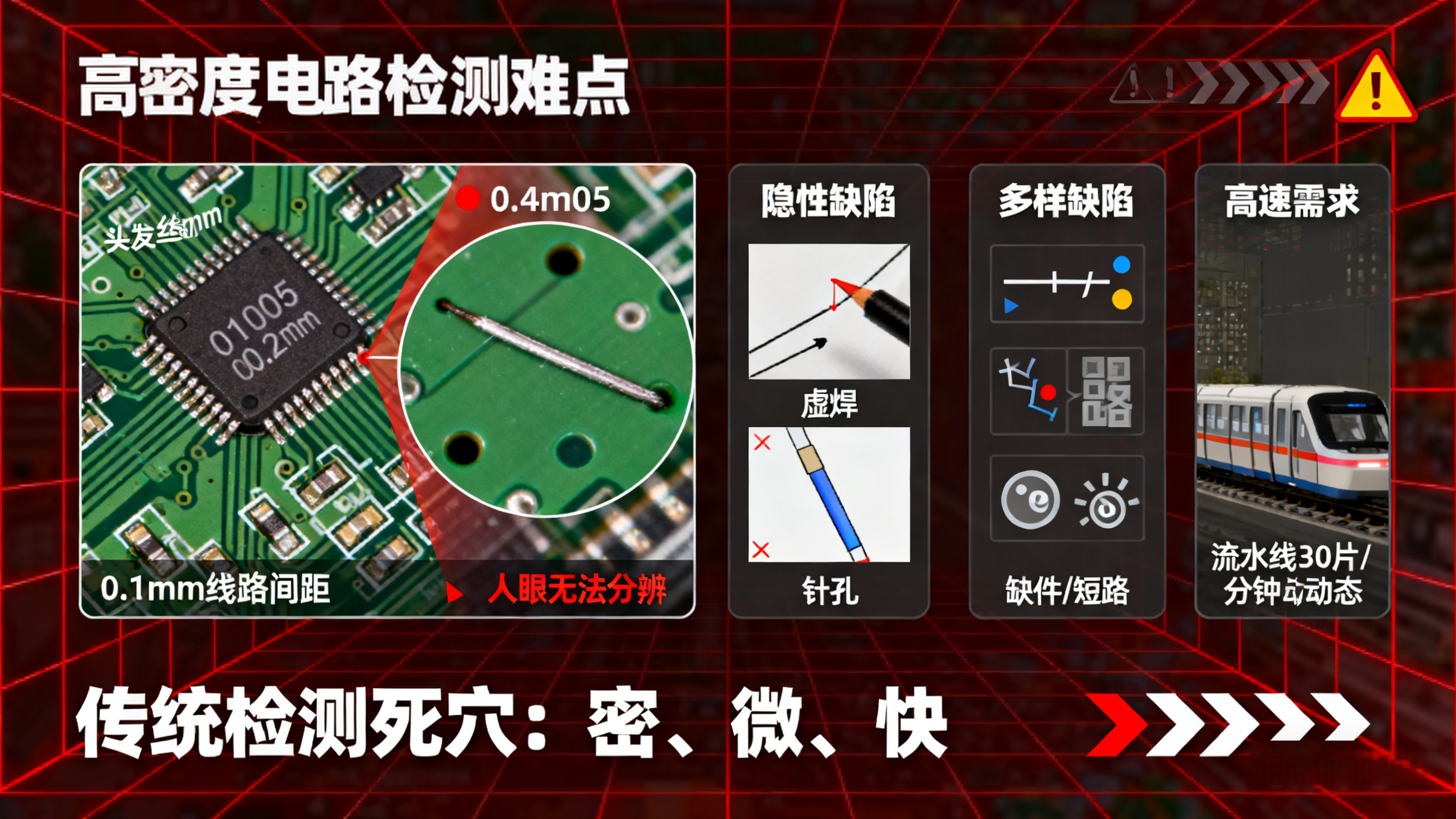

🎯一、先明确：高密度电路板检测，难在哪？

要理解 AOI 系统的检测逻辑，先得看清高密度电路板的 3 大检测难点 —— 这些难点正是传统检测的 “死穴”，也是 AOI 系统的 “发力点”：

1. 线路 / 元件 “密且小”：线路间距≤0.1mm（约头发丝直径的 1/5），元件尺寸≤0.4mm×0.2mm（如 01005 封装电阻），人眼根本无法分辨 “线路短路 / 断路”“元件偏移” 等缺陷；

2. 缺陷 “隐性且多样”：除了 “看得见” 的缺件、偏位，还有 “难分辨” 的虚焊（焊锡量不足）、针孔（线路微小孔洞）、阻焊层气泡，传统光学检测易被密集线路干扰，误判率高；

3. 检测 “快且全”：高密度电路板生产线速度普遍达 20-30 片 / 分钟，需实现 “100% 全检”（抽样检测易漏过不良品），人工每秒最多看 1 片，根本无法适配。

   简单说：高密度电路板的 “密、微、快” 需求，只有 AOI 系统能满足。

🎯二、AOI 系统检测高密度电路板：4 步核心流程，从 “成像” 到 “判缺”

AOI 系统检测高密度电路板，本质是 “高精度采集图像→智能分析图像→精准判定缺陷→输出检测结果” 的闭环，核心依赖 “硬件精准成像” 和 “软件智能判缺”，具体分 4 步：

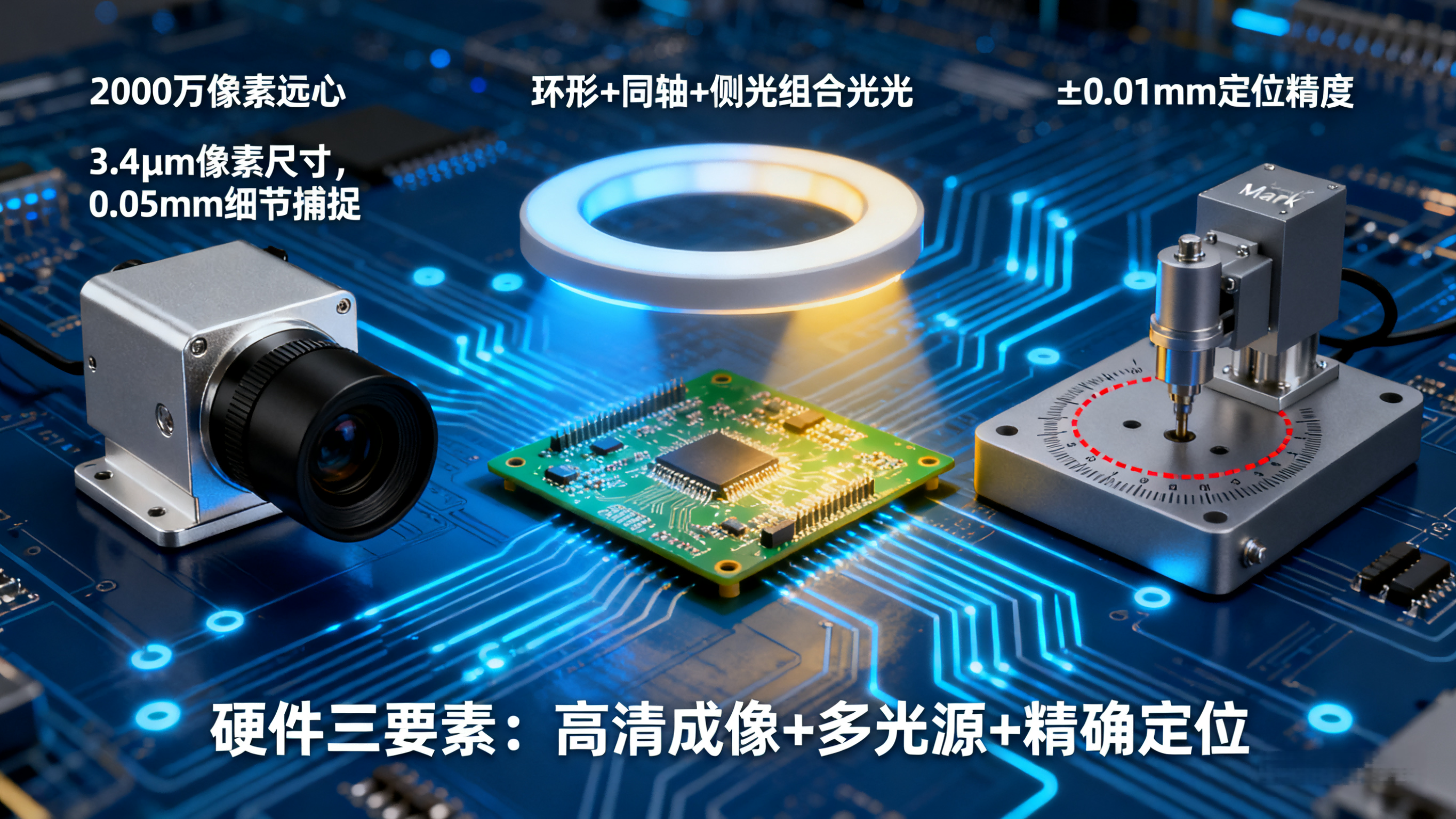

💥1. 第一步：硬件适配 —— 用 “高规格配置” 拍清 “细微细节”

要检测高密度电路板，首先得 “拍得清”——AOI 系统的硬件配置需针对性适配 “密、微” 特点，核心组件有 3 个：

• 高分辨率工业相机：选用 500 万 - 2000 万像素相机（像素尺寸≤3.4μm），搭配 “远心镜头”（避免透视畸变，保证电路板边缘与中心的成像精度一致），能清晰捕捉 0.05mm 的线路细节（如线路边缘毛刺）；

  ▶ 举例：检测 0.1mm 间距的线路，2000 万像素相机的单像素对应尺寸约 2μm，可完整呈现线路的宽度、间距，避免因像素不足导致的 “线路模糊”；

• 多角度光源系统：采用 “环形光 + 同轴光 + 侧光” 组合光源 —— 环形光突出元件引脚细节，同轴光消除线路反光（高密度电路板的铜箔易反光，普通光源会导致图像过曝），侧光凸显线路高低差（如虚焊导致的焊锡凸起不足）；

  ▶ 关键：光源亮度可自动调节（根据电路板材质、颜色适配，如深色阻焊层调亮光源，浅色线路调暗光源），避免光线干扰导致的 “细节丢失”；

• 高精度载台与定位：载台采用 “伺服电机 + 线性导轨” 驱动，定位精度≤±0.01mm，搭配 “Mark 点定位算法”（识别电路板上的基准 Mark 点，自动修正电路板摆放偏移），保证每次拍摄的检测区域精准对齐（避免因偏移导致的 “漏检区域”）。

核心目标：输出 “无畸变、高对比度、细节清晰” 的电路板图像，为后续分析打基础。

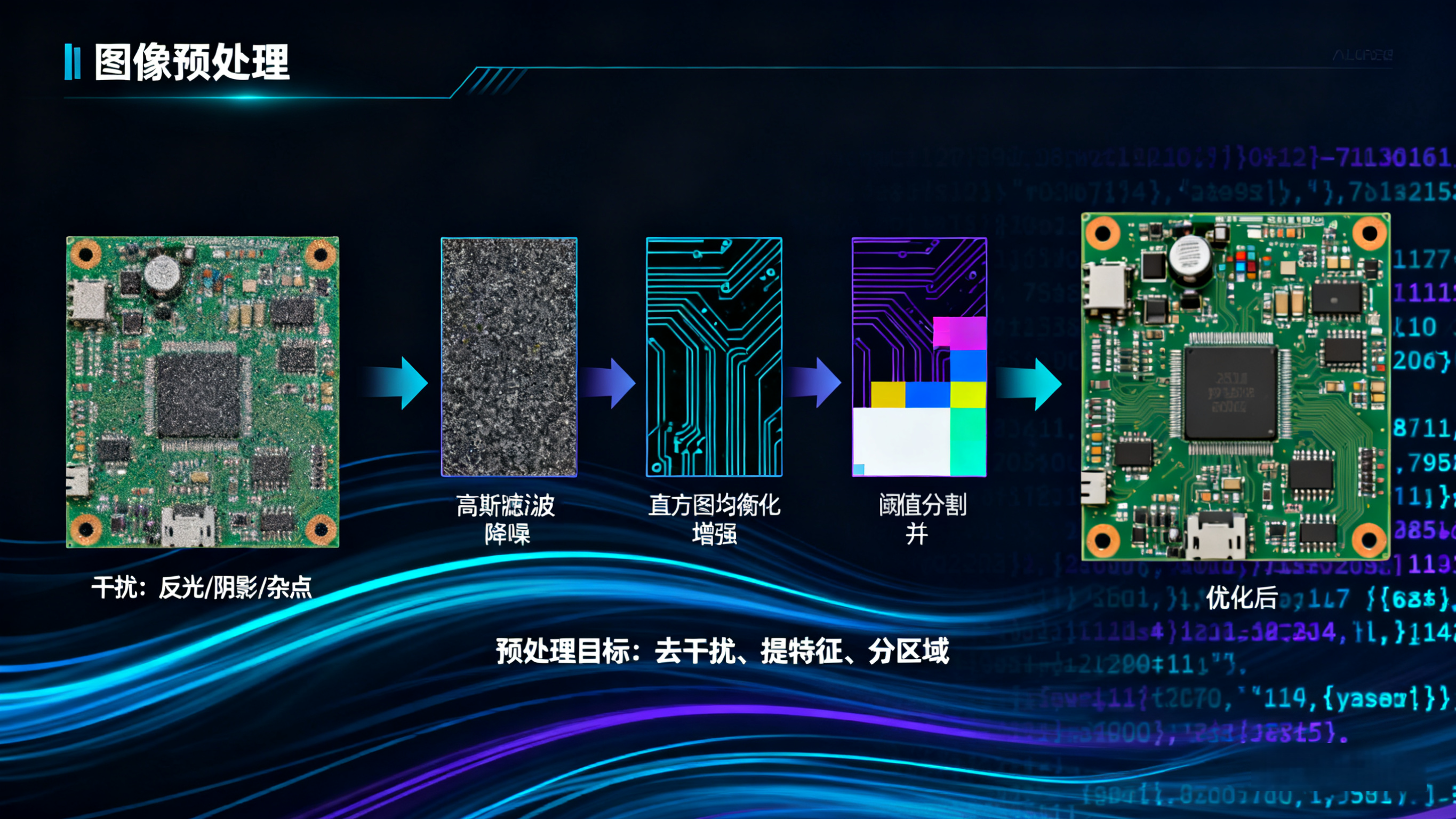

💥2. 第二步：图像预处理 —— 用 “算法优化” 降低 “干扰影响”

高密度电路板的图像中，常存在 “线路密集重叠”“元件阴影”“环境光干扰” 等问题，直接分析易误判，需先做 “图像预处理”，核心有 3 个操作：

• 图像降噪：用 “高斯滤波算法” 消除相机噪声（如图像中的微小杂点），避免将 “噪声误判为线路毛刺”；

• 对比度增强：用 “直方图均衡化算法” 提升线路与基板、元件与线路的对比度（如将铜箔线路的灰度值从 150 提至 200，基板从 80 降至 30），让细微缺陷（如线路针孔）更明显；

• 图像分割：用 “阈值分割 + 边缘检测算法”，将电路板图像拆分为 “线路区域、元件区域、空白区域”，后续算法可针对性分析不同区域（如只在元件区域查 “缺件、偏位”，在线路区域查 “短路、断路”），避免区域干扰。

核心目标：消除干扰、突出缺陷，让 “待检测区域” 与 “缺陷” 的特征更明显。

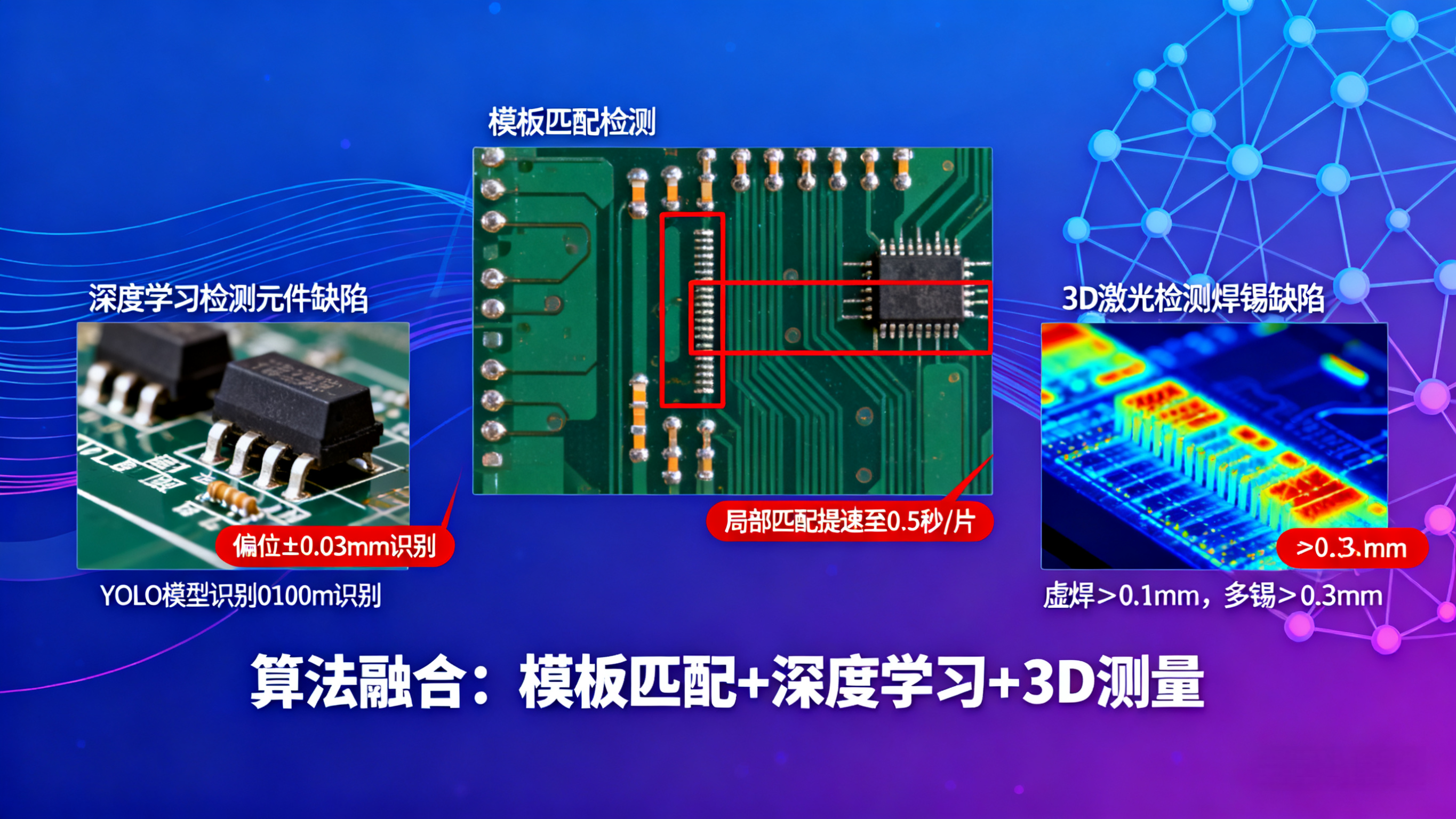

💥3. 第三步：缺陷检测 —— 用 “智能算法” 精准识别 “多样缺陷”

这是 AOI 系统的 “核心环节”—— 针对高密度电路板的多样缺陷，采用 “模板匹配 + 深度学习” 融合算法，分区域精准检测：

• 线路缺陷检测（短路 / 断路 / 毛刺）：

  用 “模板匹配算法”—— 先导入 “标准电路板图像” 作为模板，再将待检测图像与模板逐像素对比，若线路区域的灰度差异超过阈值（如短路导致的 “线路宽度超差 0.05mm”，断路导致的 “线路缺失 0.03mm”），则判定为缺陷；

  ▶ 关键：针对高密度线路的 “密集重叠”，采用 “局部模板匹配”（只对比线路交叉处、转弯处等易出问题的局部区域），提升检测速度（从全图对比的 2 秒 / 片，降至 0.5 秒 / 片）；

• 元件缺陷检测（缺件 / 偏位 / 错件）：

  用 “深度学习目标检测算法”（如 YOLO）—— 先通过大量 “正常元件 + 缺陷元件” 图像训练模型，让模型学会识别不同元件的 “形状、尺寸、引脚特征”，检测时自动定位元件位置，判断是否 “缺件”（未识别到元件）、“偏位”（位置偏移超 ±0.05mm）、“错件”（元件形状 / 尺寸与标准不符）；

  ▶ 举例：检测 01005 封装电阻（0.4mm×0.2mm），模型能精准识别电阻的 4 个引脚，若引脚偏移 0.03mm，即可判定为偏位；

• 焊锡缺陷检测（虚焊 / 漏焊 / 多锡）：

  用 “3D AOI 的高度测量算法”—— 普通 2D AOI 难以判断焊锡量，3D AOI 通过 “激光 triangulation 技术” 测量焊锡的高度（如标准焊锡高度 0.2mm，虚焊时＜0.1mm，多锡时＞0.3mm），精准判定焊锡缺陷（避免 2D AOI 因 “焊锡反光” 导致的误判）。

核心目标：覆盖高密度电路板的 “线路、元件、焊锡” 全类型缺陷，误判率＜0.5%，漏判率＜0.1%。

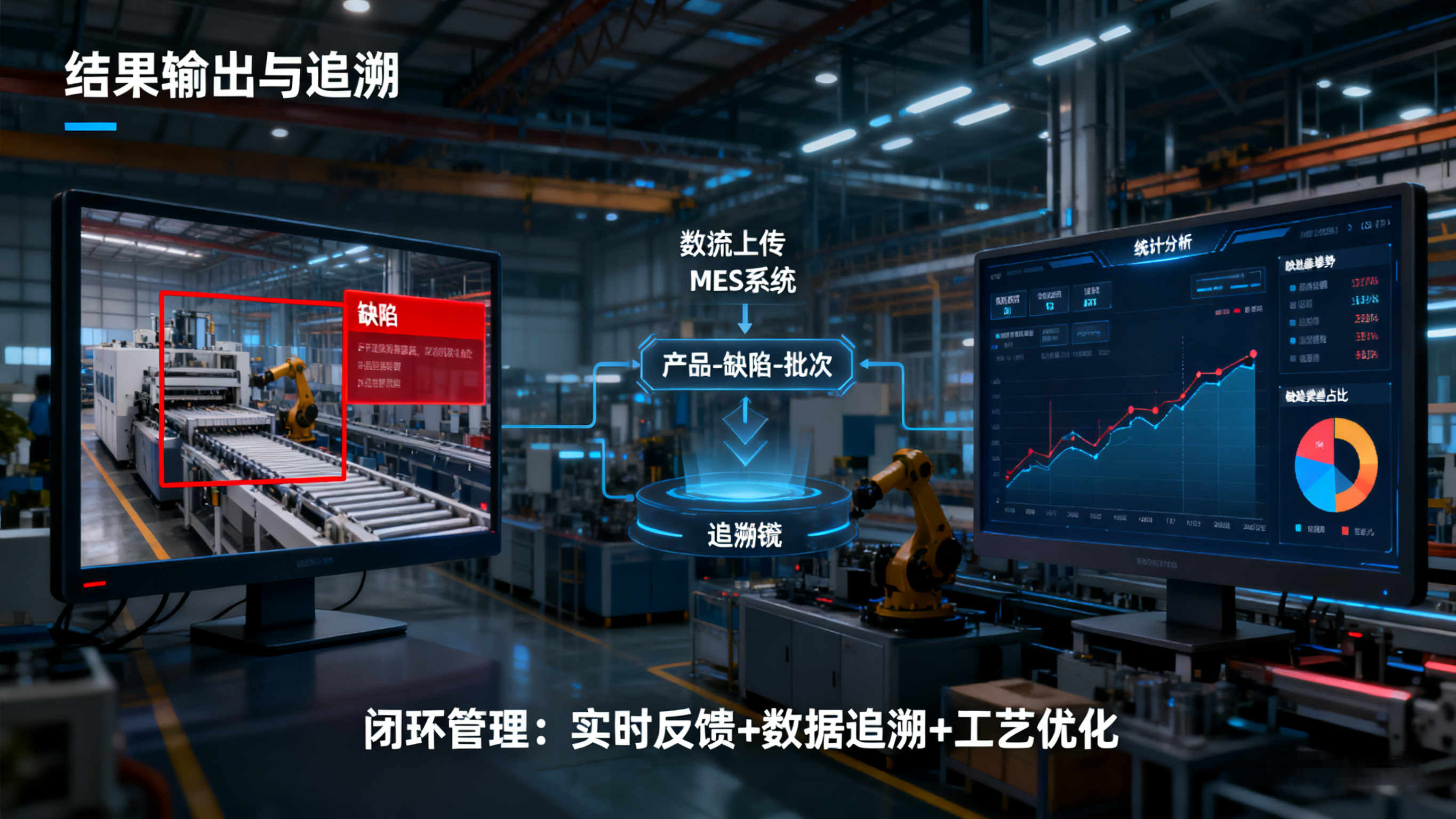

💥4. 第四步：结果输出与追溯 —— 用 “数据化” 实现 “闭环管理”

检测完成后，AOI 系统会自动完成 “结果输出 + 数据追溯”，适配工业生产的管理需求：

• 实时结果反馈：在显示屏上标注缺陷位置（用红色框标出缺陷区域）、缺陷类型（如 “线路短路”“电阻缺件”）、缺陷参数（如 “偏移 0.06mm”），工人可快速定位缺陷，进行返修；

• 数据存储与追溯：将每片电路板的检测数据（如缺陷类型、位置、检测时间、设备编号）上传至 MES 系统，形成 “产品 - 缺陷 - 生产批次” 的追溯链，若后续发现批量缺陷，可快速追溯到 “某台 AOI 设备”“某段生产时间”，排查问题源头（如某批次电路板的 “线路短路” 多，可能是 PCB 蚀刻工艺参数异常）；

• 统计分析：自动统计每天 / 每周的缺陷率、缺陷类型占比（如 “元件偏位占 30%”“线路短路占 25%”），为生产工艺优化提供数据支持（如元件偏位多，可调整贴片机的定位精度）。

核心目标：不仅 “检出缺陷”，还能 “辅助优化生产”，形成 “检测 - 追溯 - 改进” 的闭环。

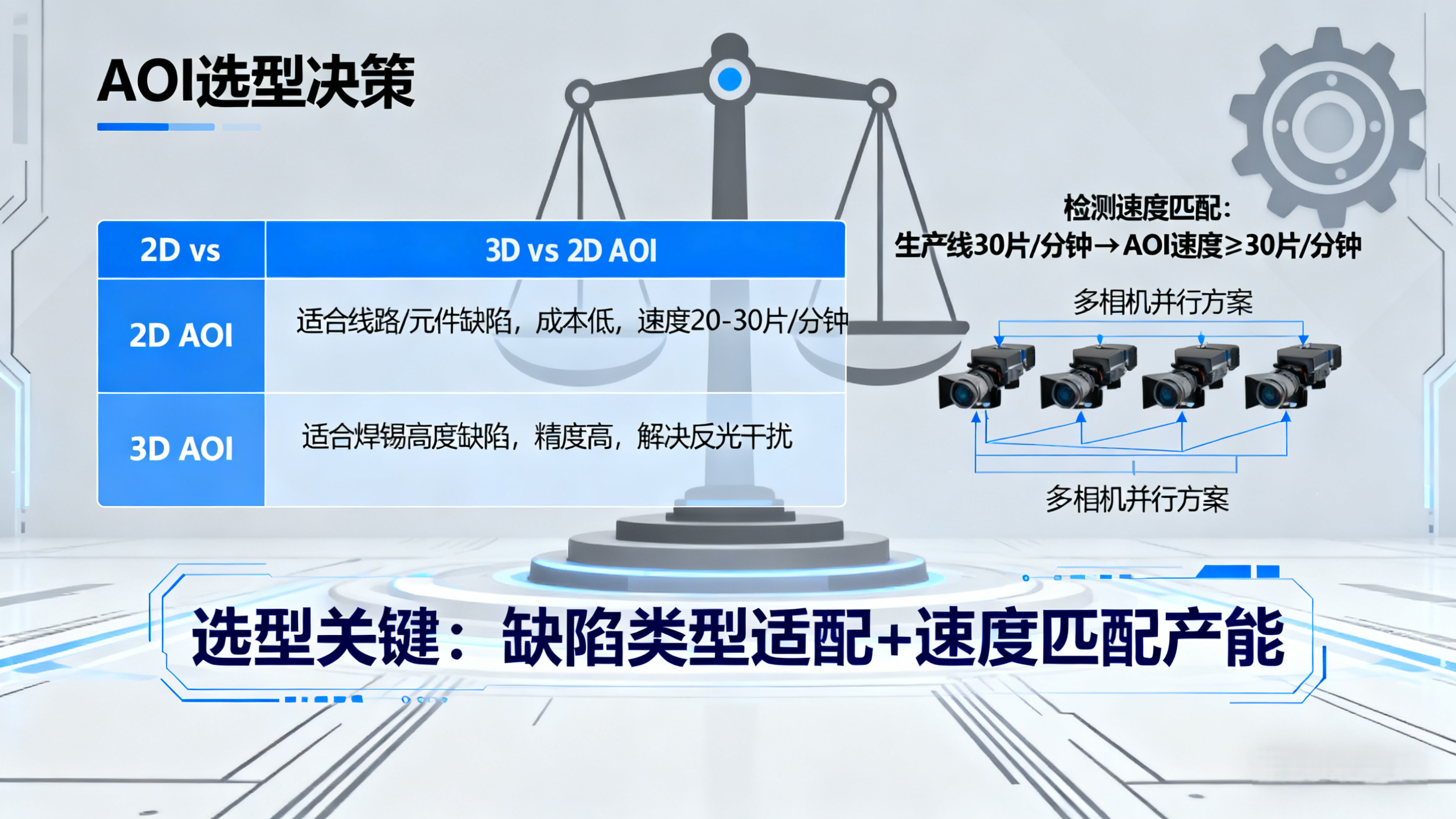

🎯三、AOI 系统检测高密度电路板：2 个关键选型要点

1. 选 “2D 还是 3D AOI”？看缺陷类型

• 若主要检测 “线路短路 / 断路、元件缺件 / 错件” 等 2D 缺陷，选 2D AOI 即可（成本较低，检测速度快，适合 20-30 片 / 分钟的生产线）；

• 若需检测 “焊锡高度（虚焊 / 多锡）、元件高度差” 等 3D 缺陷，必须选 3D AOI（精度更高，能解决 2D AOI 的反光、阴影干扰问题）；

1. 关注 “检测速度与生产线匹配”

   高密度电路板生产线速度多为 20-30 片 / 分钟，需选检测速度≥30 片 / 分钟的 AOI 系统（如单相机 AOI 速度 20 片 / 分钟，可通过 “多相机并行检测” 提升至 40 片 / 分钟），避免 AOI 成为生产线的 “瓶颈”。

🎯总结：AOI 系统是高密度电路板检测的 “刚需”

随着电路板密度越来越高（线路间距从 0.1mm 向 0.05mm 突破），人工检测已完全无法满足需求，AOI 系统凭借 “高精度硬件成像 + 智能算法判缺 + 数据化追溯”，成了高密度电路板生产中 “不可替代的检测工具”—— 它不仅解决了 “看不清楚、判不准确、检不及时” 的问题，还能辅助优化生产工艺，推动电路板制造向 “更高精度、更高良率” 发展。

你在高密度电路板检测中遇到过哪些难题？比如 “线路密集导致的误判”“微小元件的缺件漏检”“焊锡虚焊难识别”，欢迎留言你的场景和问题，帮你分析 AOI 系统的适配方案～
