开关柜局放在线监测装置

一、产品概述

    开关柜局放在线监测装置由空间特高频局放传感器、空间特高频局放接收主机、开关柜局放三合一传感器、局放三合一无线接收主机四部分构成。产品采用先进的高性能工业微处理器，抗干扰能力强，使用内置超声波特高频、地电波传感器，对监测设备进行局部放电信号的监测。产品适用于大型电气设备运行时的局部放电信号及开关柜绝缘缺陷导致的局部放电和配电室空间放电情况的监测。产品尺寸小巧，设计精妙，便于现场环境使用。

二、产品功能及方案选配

1、产品功能

    (1)实现对开关柜放电的监测、数据采集、数据分析。利用地电波、超声波和特高频局三合一放传感器监测电气设备运行时的局部放电信号;

    (2)监测开关柜局部放电信号，并定时无线发送数据到局放三合一无线接收主机;

    (3)监测配电室空间局放信号，局放系统软件分析接收的局部放电数据，分别以柱状图三维实时PRPS图谱，三维PRPD图谱显示，分析局部放电信号强度、放电类型、放电频次、具有事件记录查询等功能，系统参数可自定义设置。

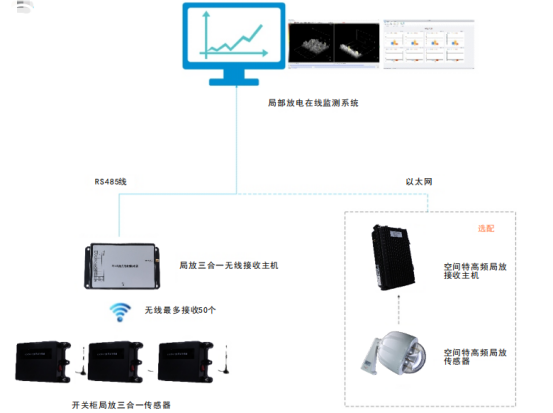

2、方案选配

    (1)空间特高频局放传感器+空间特高频局放接收主机

    (2)开关柜局放三合一传感器+局放三合一无线接收主机

    (3)空间特高频局放传感器+空间特高频局放接收主机+开关柜局放三合一传感器+局放三合一无线接收主机。

三、产品技术参数

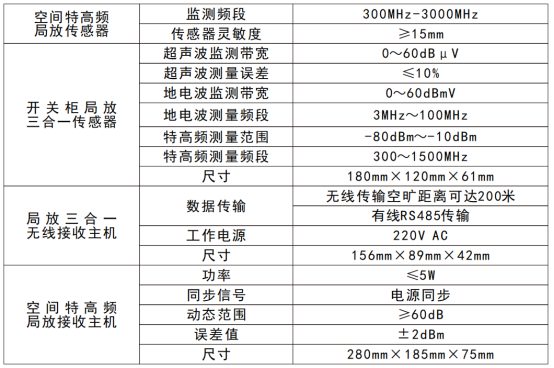

1、开关柜局部放电在线监测装置技术参数

2、空间特高频局放传感器

     监测配电室空间范围内因局部放电产生的特高频局放信号，并将采集到的特高频局放信号传至空间特高频局放接收主机。

3、空间特高频局放接收主机

     接收空间特高频局放传感器传来的特高频局放信号，对收集到的信号进行缓冲、放大等处理，并将分析后的数据上传至监控软件。

4、开关柜局放三合一传感器

     地电波、超声波、特高频三种监测方式相结合对局部放电信号进行综合监测。

5、开关柜局放三合一接收主机

     无线接收开关柜局放三合一传感器监测到的局部放电信号，通过RS485将数据传输到局部放电在线监测系统。

6、局放在线监测系统

      将接收的局部放电信号通过柱状图、图谱形式直观显示，达到实时监控的目的，历史数据可查询，监测参数可设置。

四、安装方式

1、空间特高频局放传感器(如图1)

      固定板上打孔，螺丝固定支架，球机通过导轨固定安装支架上，配电房的中部离地2米。

2、空间特高频局放接收主机

     墙壁上安装导轨，空间特高频局放接收主机的四角位置开孔，选用膨胀螺丝固定在导轨上。

3、开关柜局放三合一传感器(如图2)

     开关柜背面的外表面磁吸式吸附安装，吸盘天线吸附柜体表面。

4、局放三合一无线接收主机

      安装于主控室通讯屏柜内，采用标准35mm导轨安装。

图一

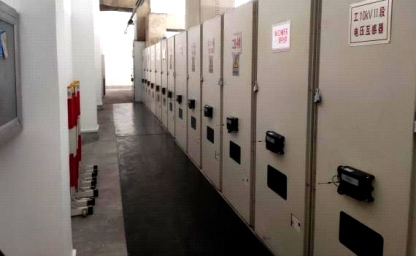

图二
