STP生成树（h3c）

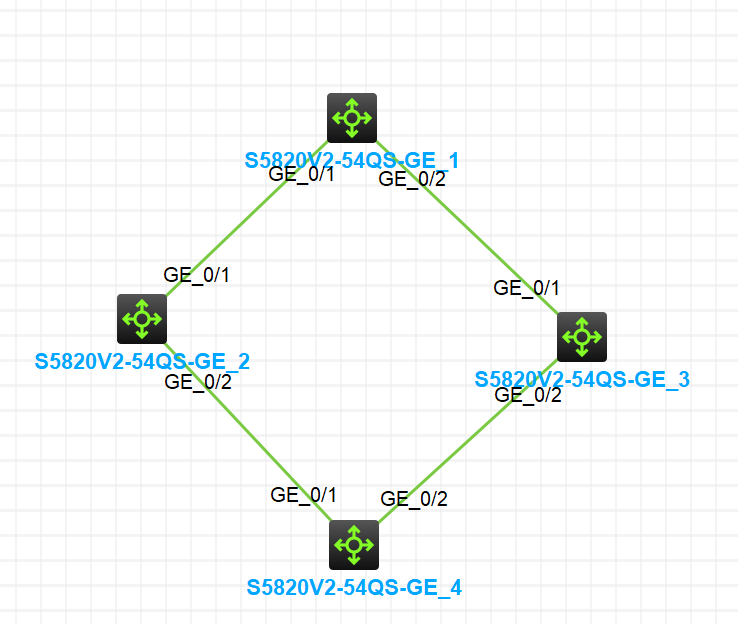

1. 实验拓扑图

1. 实验需求

1.开启所有设备，等待stp收敛后观察stp状态

2.使sw4成为根网桥

3.使闭塞端口出现在sw2上

拓展：使闭塞端口出现在SW2连接SW1的接口上

1. 实验步骤

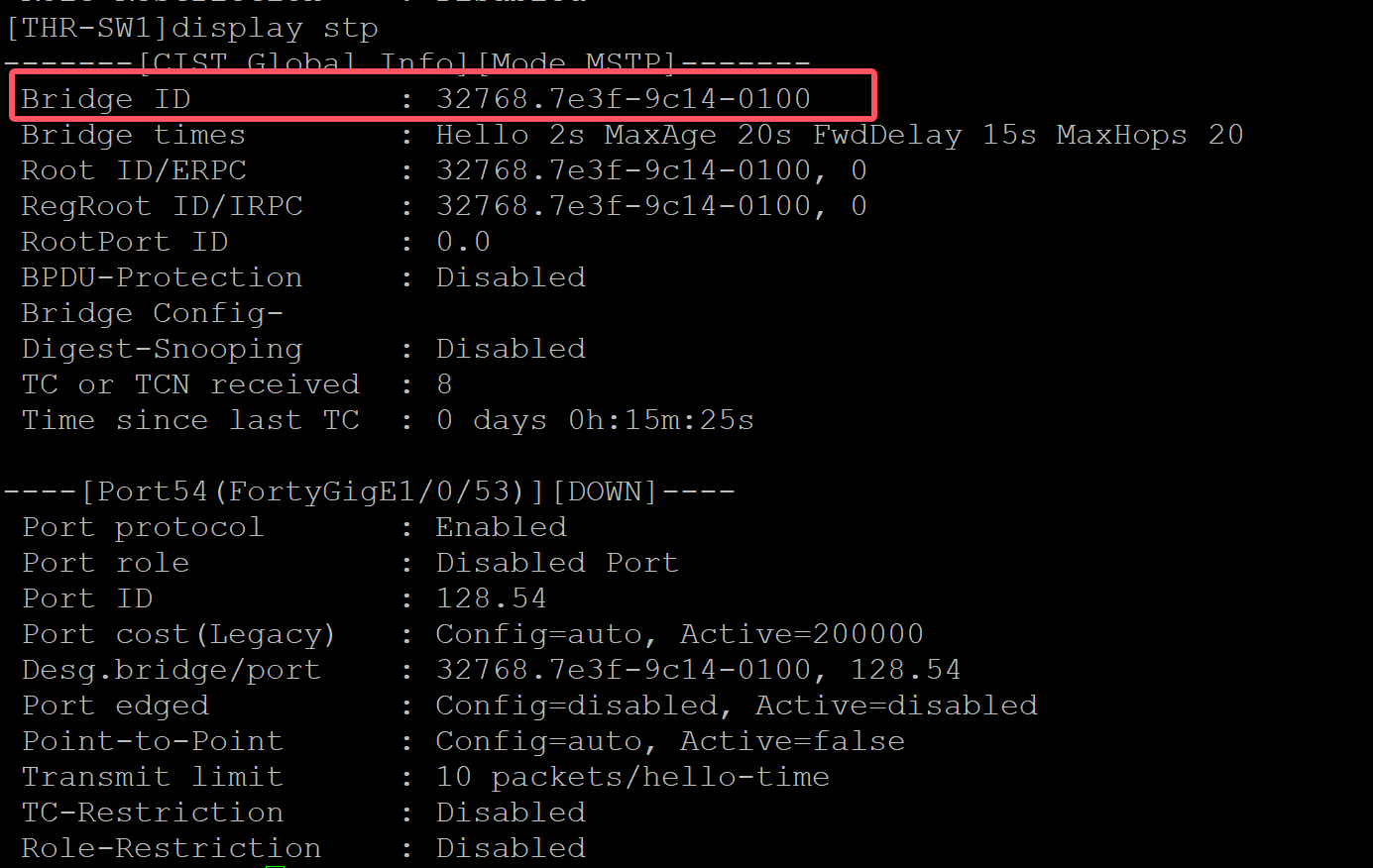

1.查看STP运行状态，确认sw1为根网桥

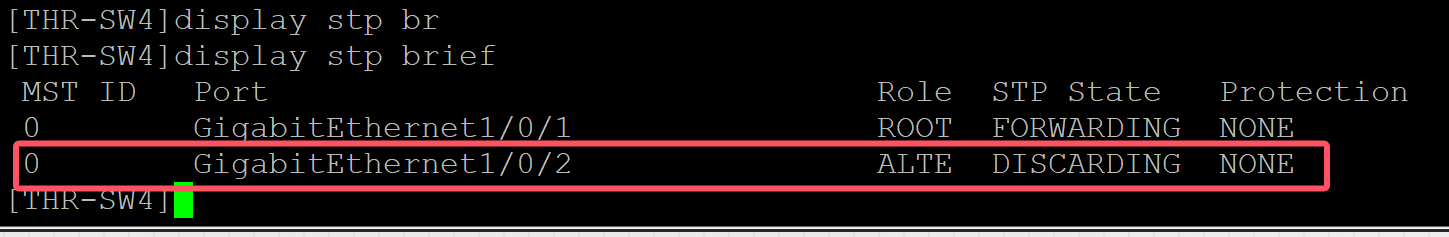

查看sw4的2号端口是否闭塞

2.使SW4成为新的根网桥

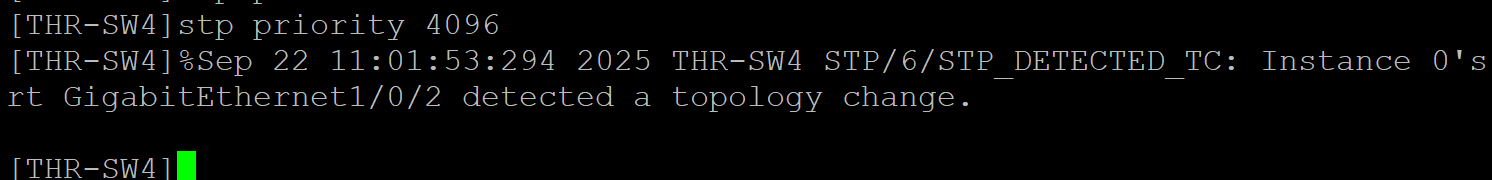

修改sw4的优先级为4096

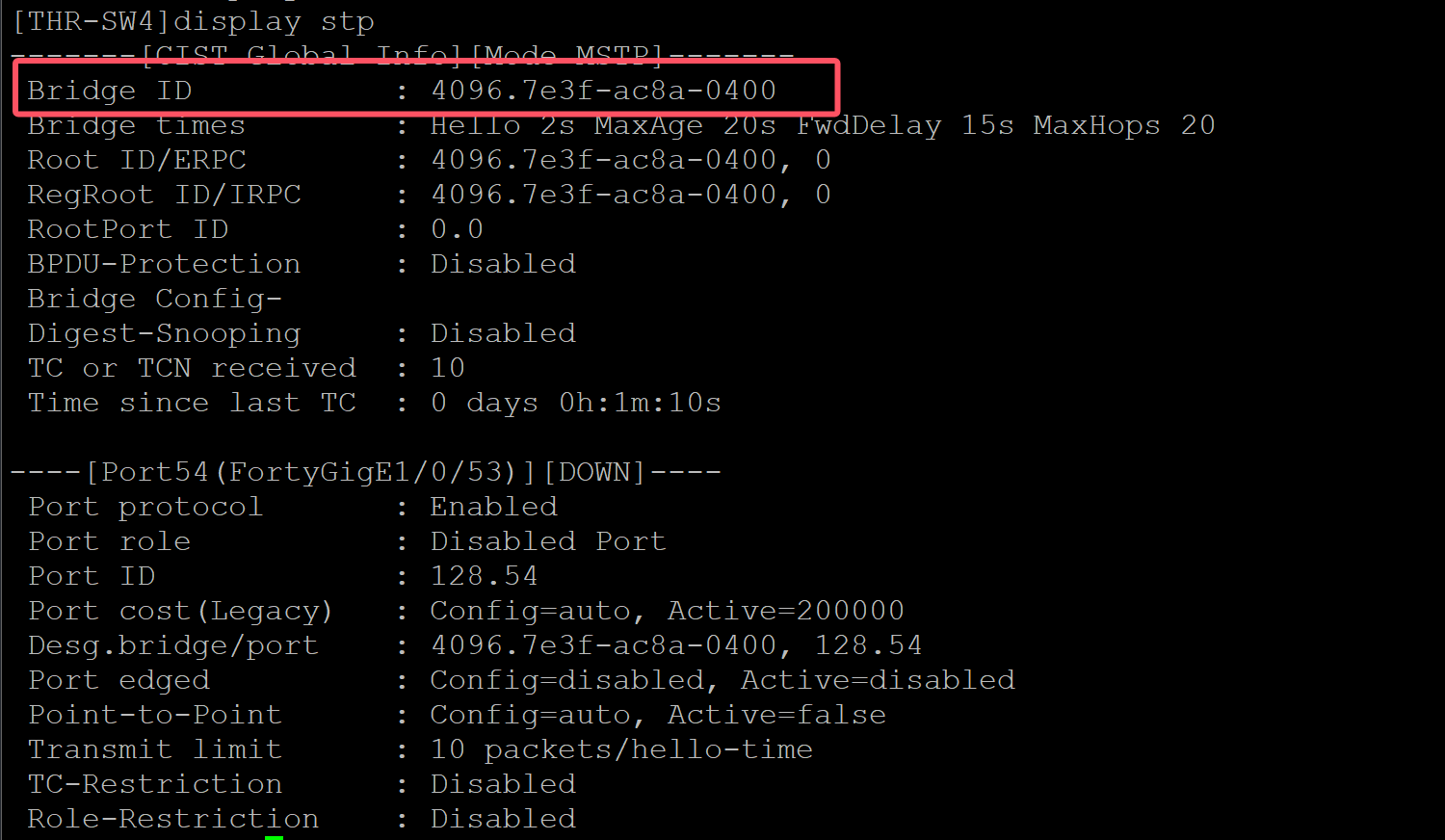

在SW4上查看stp运行状态，发现SW4成为新的网桥

3.使闭塞端口出现在sw2上

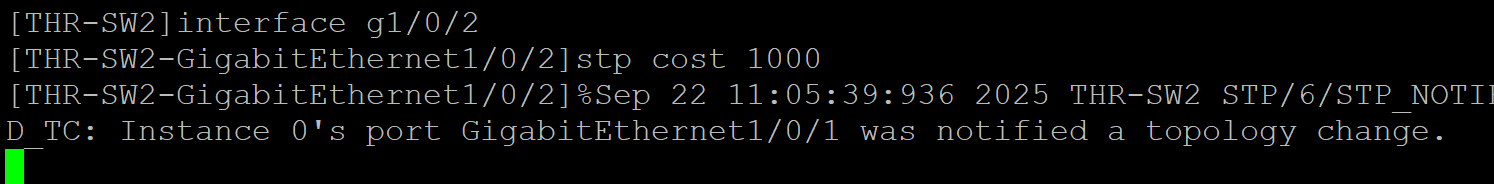

把SW2的2号口的stp cost改成1000

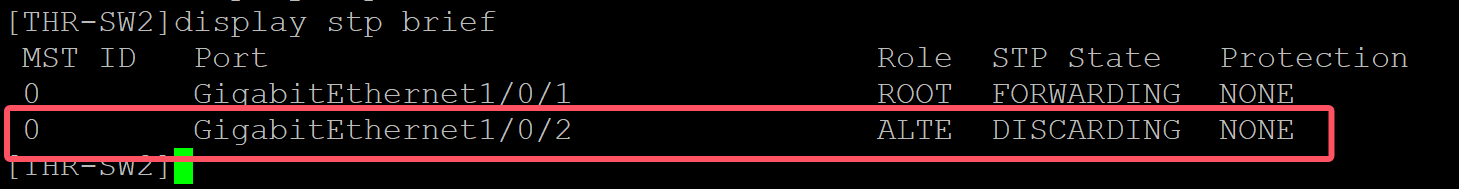

在SW2上查看接口状态，发现G1/0/2已经变成新的闭塞端口

拓展：使闭塞端口出现在SW2连接SW1的接口上

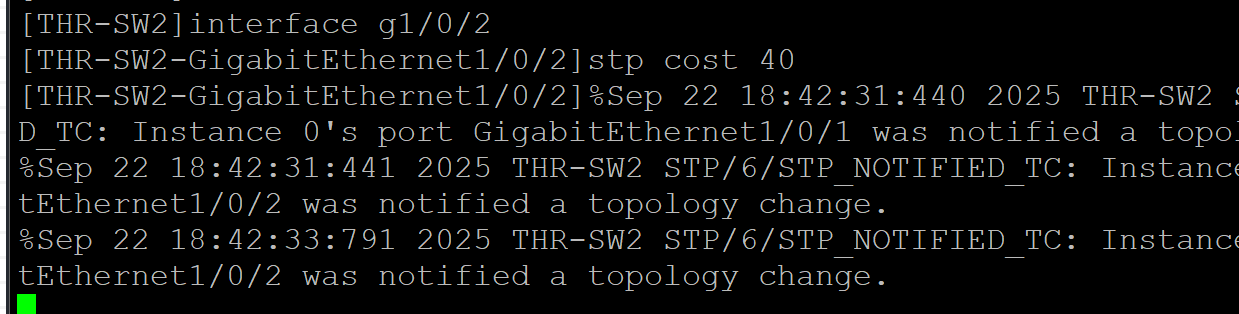

在sw2上给接口2配置40开销，使其sw1和sw2到sw4的开销一样，默认开销为20

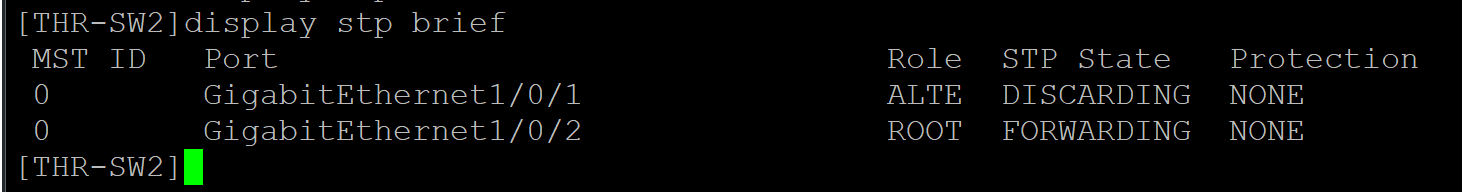

在SW2上查看接口状态，发现G1/0/1已经变成新的闭塞端口

三、实验总结

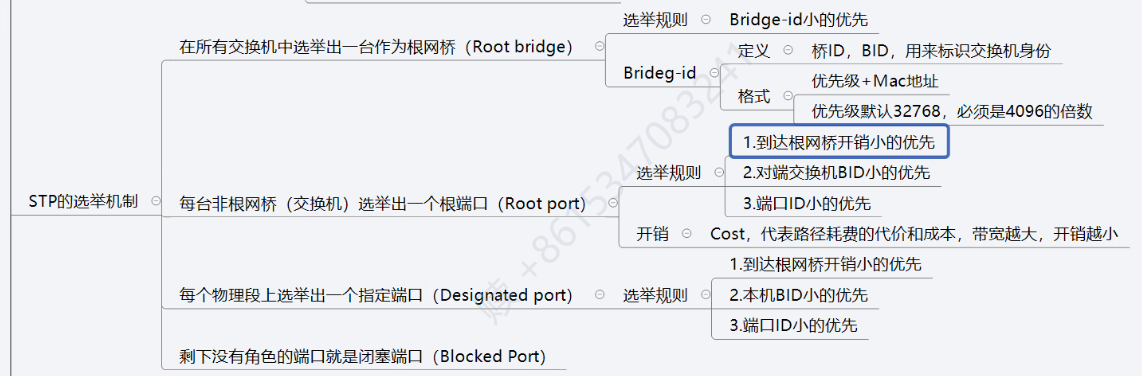

根桥选举：比较交换机的ID优先级和mac地址，ID最小的成为唯一的根桥。

根端口选举：到达根网桥开销最小的优先，对端交换机的BID小的优先，端口ID小的优先。

指定端口选举：到达根网桥开销小的优先，本机BID小的优先，端口ID小的优先。

剩下的端口就是闭塞端口。
